Mecanizado CNC de agujeros para pasadores en robots: ajuste H7/g6

Los agujeros para pasadores en piezas robóticas no son agujeros de montaje comunes. Definen si un módulo vuelve al mismo datum después de montaje, pruebas y mantenimiento. Si el ajuste queda flojo, el soporte, sensor o placa puede desplazarse. Si queda demasiado apretado, dos pasadores pueden bloquearse entre sí.

El objetivo útil no es hacer el agujero lo más estrecho posible. El proveedor debe controlar tolerancia del agujero, tolerancia del pasador, distancia entre agujeros, posición, rebabas y datum de inspección como un solo sistema.

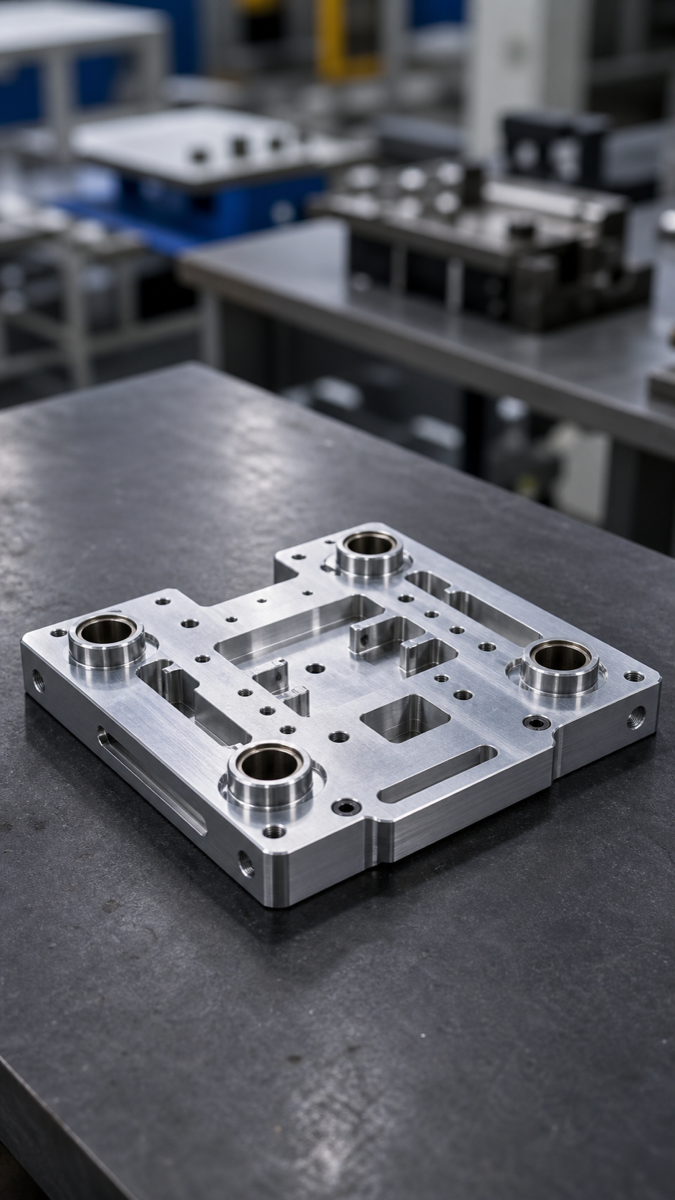

Placa base robótica CNC con agujeros para pasadores y roscas
Los agujeros para pasadores deben tratarse como datums de montaje, no como agujeros taladrados comunes.

Qué significa realmente H7/g6

Elemento Qué controlar Efecto en montaje
Agujero H7 Diámetro real, redondez y superficie Controla inserción y repetibilidad
Pasador g6 Diámetro y superficie del pasador Define holgura y estabilidad
Distancia entre agujeros Centro a centro entre dos o más pasadores Evita bloqueo entre pasadores
Posición Centro respecto a datum A/B/C Mantiene alineación con el diseño
Chaflán de entrada Borde limpio sin exceso Mejora inserción y conserva longitud de localización
Tratamiento superficial Reserva de capa y revisión final Evita que anodizado o recubrimiento cambie el ajuste

Por qué fallan los agujeros de pasador

Un agujero puede pasar diámetro y fallar en montaje. Las causas comunes son redondez pobre, rebaba en la entrada, datum inconsistente, error de posición entre dos pasadores, desgaste de escariador, deriva térmica y cambio dimensional por tratamiento superficial.

Los prototipos robóticos se montan y desmontan muchas veces. Por eso la calidad del borde, la pared del agujero y la repetibilidad del datum importan más de lo que parece en el plano.

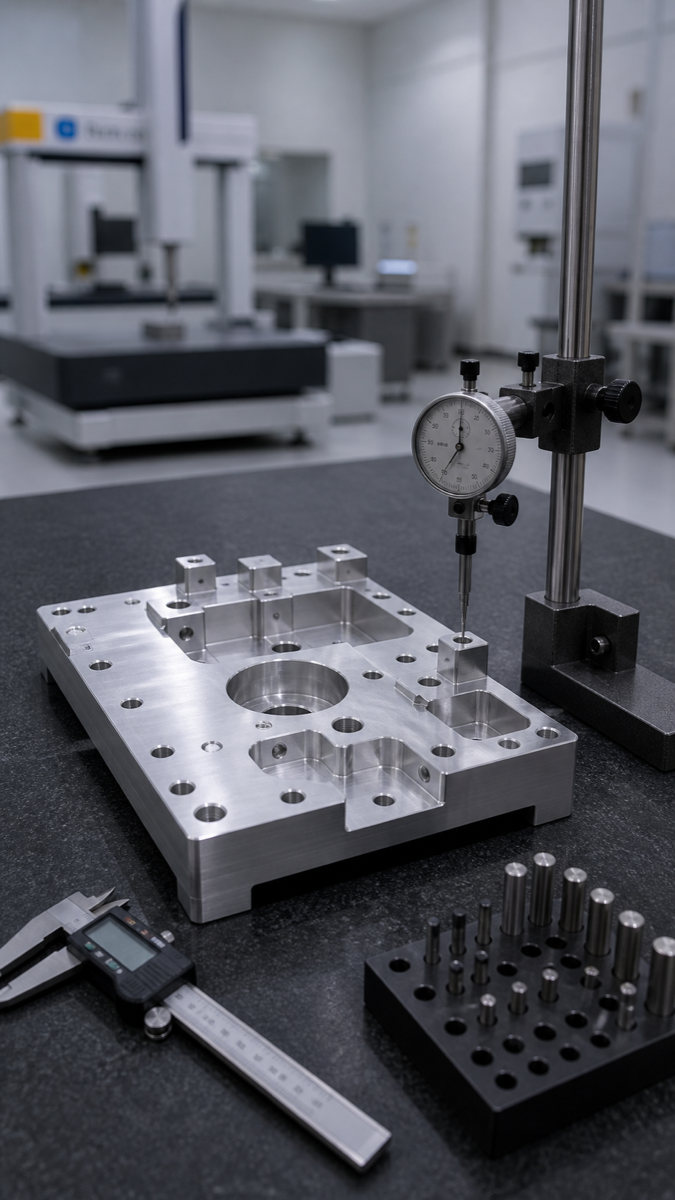

Inspección de agujero para pasador en placa CNC de precisión
Un ajuste H7/g6 estable depende de diámetro, redondez, distancia entre agujeros y mismo datum de inspección.
Síntoma Causa probable Qué comprobar
El pasador entra duro Error de posición, distancia o rebaba Informe CMM y estado del borde
El montaje queda flojo Agujero grande, desgaste de herramienta o recubrimiento eliminado Rango de diámetro, no solo promedio
Dos pasadores bloquean Los agujeros no comparten datum Datum A/B/C y plan de sujeción
Cambia tras anodizar La reserva de capa no se planificó Calibre o medición tras acabado
Se afloja tras pruebas Pared rugosa o chaflán excesivo Redondez, rugosidad y arista
El informe pasa pero no monta Datum de inspección distinto al de montaje Configuración del informe

Proceso CNC recomendado

Los agujeros críticos suelen terminarse mediante mandrinado de precisión, escariado o fresado helicoidal de alta precisión después del desbaste. El taladrado común no siempre basta para agujeros de localización.

El datum de mecanizado debe acercarse al datum real de montaje. Si es posible, agujeros de localización y roscas relacionadas deben terminarse en la misma sujeción estable.

Paso Acción recomendada Propósito
DFM Clasificar agujeros principales, secundarios y ordinarios Evitar coste alto en todos los agujeros
Desbaste Dejar sobrematerial cerca de agujeros funcionales Reducir tensión y deriva
Datum Usar cara de apoyo y borde principal Alinear mecanizado y montaje
Acabado de agujero Mandrinar, escariar o fresar H7 Controlar tamaño, redondez y pared
Desbarbado Chaflán ligero y proteger pared Evitar rayar el pasador
Primer artículo Medir diámetro, distancia, posición y borde Evitar problemas antes del lote

Cómo leer el informe

Un informe que solo dice diámetro aprobado no basta. Compras debe revisar máximo y mínimo de diámetro, redondez, distancia entre agujeros, posición, perpendicularidad en placas gruesas e inspección tras acabado si hay anodizado o recubrimiento.

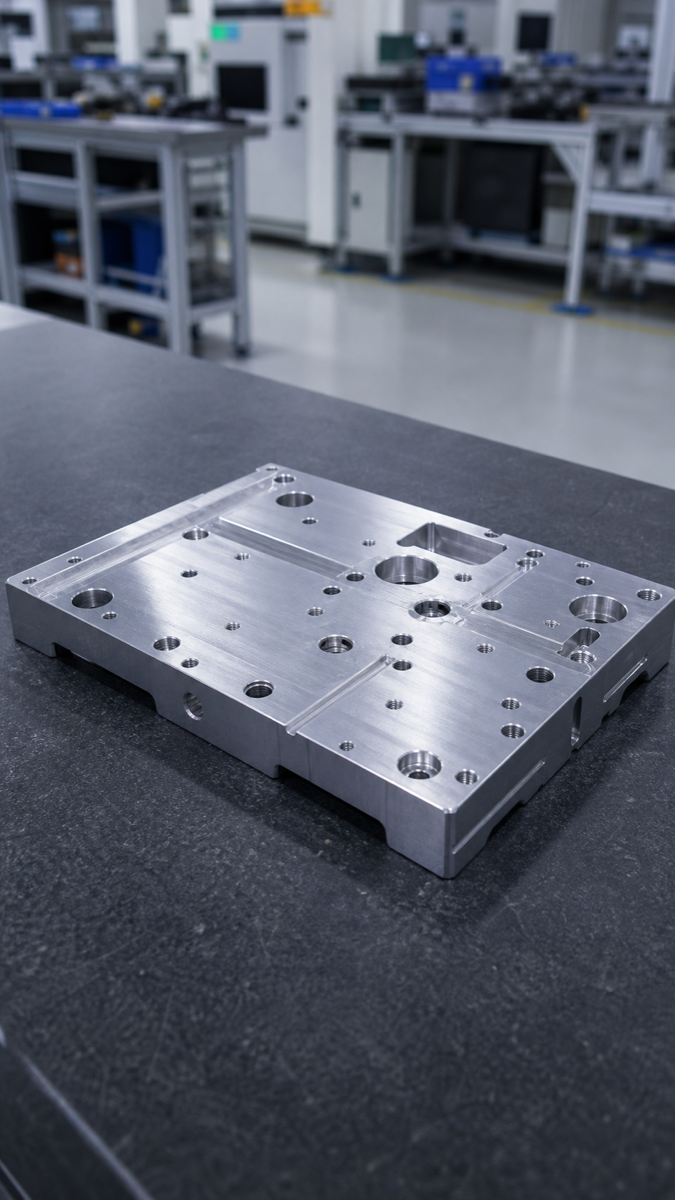

Placa base de precisión con múltiples agujeros de localización y montaje
Las placas multiorificio deben separar agujeros de localización y agujeros de montaje ordinarios.
Dato Qué mirar Por qué importa
Rango de diámetro Máximo, mínimo y tolerancia El promedio oculta zonas flojas o duras
Redondez Registrar agujeros críticos Un agujero oval reduce repetibilidad
Posición Medida desde datum A/B/C de montaje Confirma regreso al datum de diseño
Distancia Centro a centro en pasadores múltiples Evita bloqueo
Perpendicularidad Importante en placas gruesas Evita que el pasador incline
Tras acabado Calibre o medición final Confirma que la capa no cambió el ajuste

Checklist RFQ

Pregunta Por qué ayuda
¿El agujero es localización principal, secundaria o poka-yoke? Define control real necesario
¿Con qué proceso se acabará H7? Revela si habrá mandrinado, escariado o fresado preciso
¿La inspección usa el mismo datum que el montaje? Evita informes que pasan pero no montan
¿Se revisará tras anodizado o recubrimiento? Protege el ajuste final
¿Cuál es el límite del chaflán de entrada? Conserva longitud efectiva de localización
¿El primer artículo se liga al número de pieza? Ayuda trazabilidad de bajo volumen

FAQ

¿Por qué no basta con mirar el diámetro?

Porque distancia, posición, redondez, borde y datum también deciden si los pasadores montan con repetibilidad.

¿H7/g6 sirve para todas las piezas robóticas?

No. Es común en localización estable, pero depende de carga, frecuencia de desmontaje, material, acabado y plano.

¿Se puede taladrar directamente?

Para agujeros no críticos sí. Los de localización suelen requerir mandrinado, escariado o fresado helicoidal más inspección.

¿El anodizado afecta?

Sí. Puede cambiar diámetro y borde; conviene planificar reserva y revisar después del tratamiento.

¿Qué enviar para cotizar?

STEP, plano 2D, especificación de pasador, datums, acabado, cantidad e inspección.

Resumen

Un agujero para pasador controla la repetibilidad de montaje. La calidad H7/g6 depende de tamaño, redondez, posición, distancia, borde y datum de inspección. Dibujos claros y datos de primer artículo reducen holgura, bloqueo y retrabajo.
