Componente de horquilla endoscópica 316L: caso de mecanizado CNC de precisión
Aplicación representativa

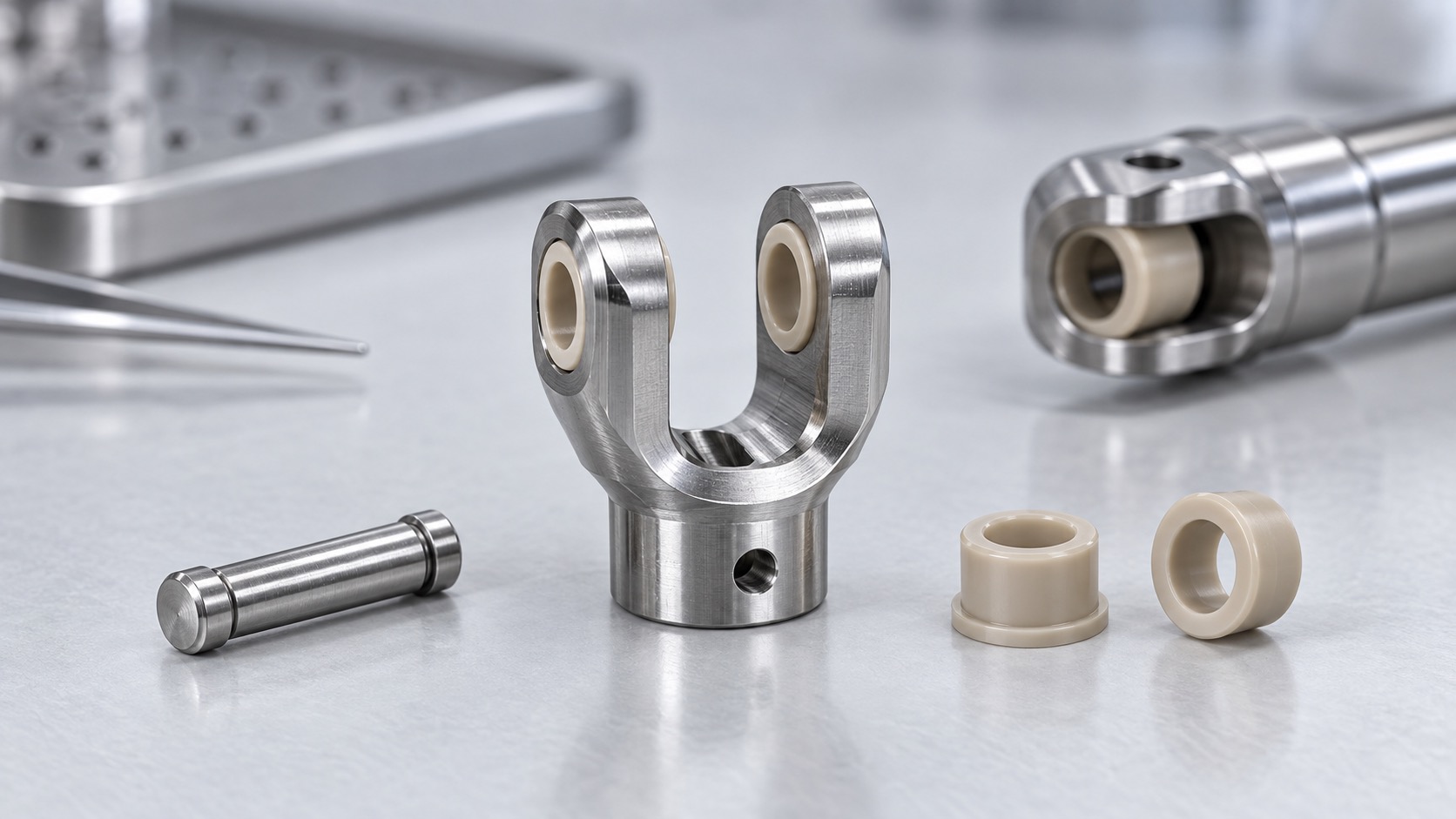

Este caso describe una horquilla endoscópica 316L que posiciona un tubo, pasador o miembro articulado en un instrumento de visualización médica. Incluye brazos delgados, silla central, taladros miniatura, caras de referencia y embalaje limpio. Es un ejemplo de fabricación; el fabricante valida óptica, esterilización y uso final.
Revisión del paquete
El paquete incluye plano 2D, modelo 3D, revisión, material, pasivado y características críticas. Antes de cotizar se revisan acceso de herramienta, pared mínima, alineación de taladros, desbarbado, inspección y estado de medida antes o después del pasivado.
Preparación de material
Se selecciona 316L certificado con sobremedida para mecanizar la geometría delgada. El lote sigue la hoja de proceso. El bruto se prepara para no doblar los brazos y se deja material para terminar taladros y referencias. Las herramientas controlan endurecimiento y bordes pequeños.
Proceso CNC

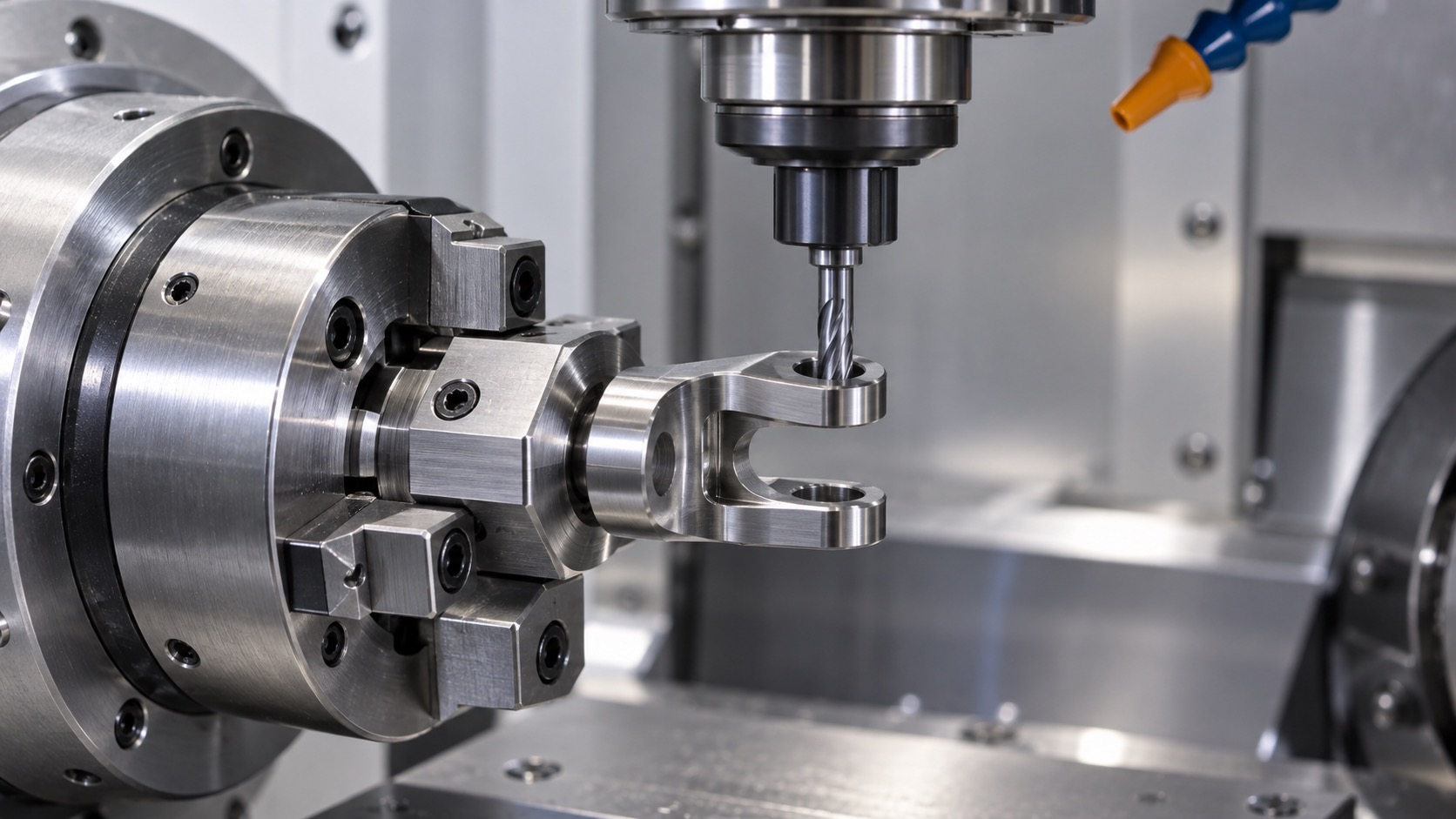

Primero se crean referencias estables, luego perfil exterior y silla central. Taladros miniatura y caras de brazos se terminan desde amarres controlados. Brocas, escariadores y fresas pequeñas se vigilan por desgaste. Tras soltar la pieza se comprueban geometría libre y paralelismo.
Bordes y superficie
La horquilla requiere roturas controladas en bordes de manejo y conservación de topes funcionales. El volteo amplio puede redondear referencias. Desbarbado dirigido e inspección con aumento confirman ausencia de metal suelto. Después del pasivado se revisan residuos y manchas.
Inspección

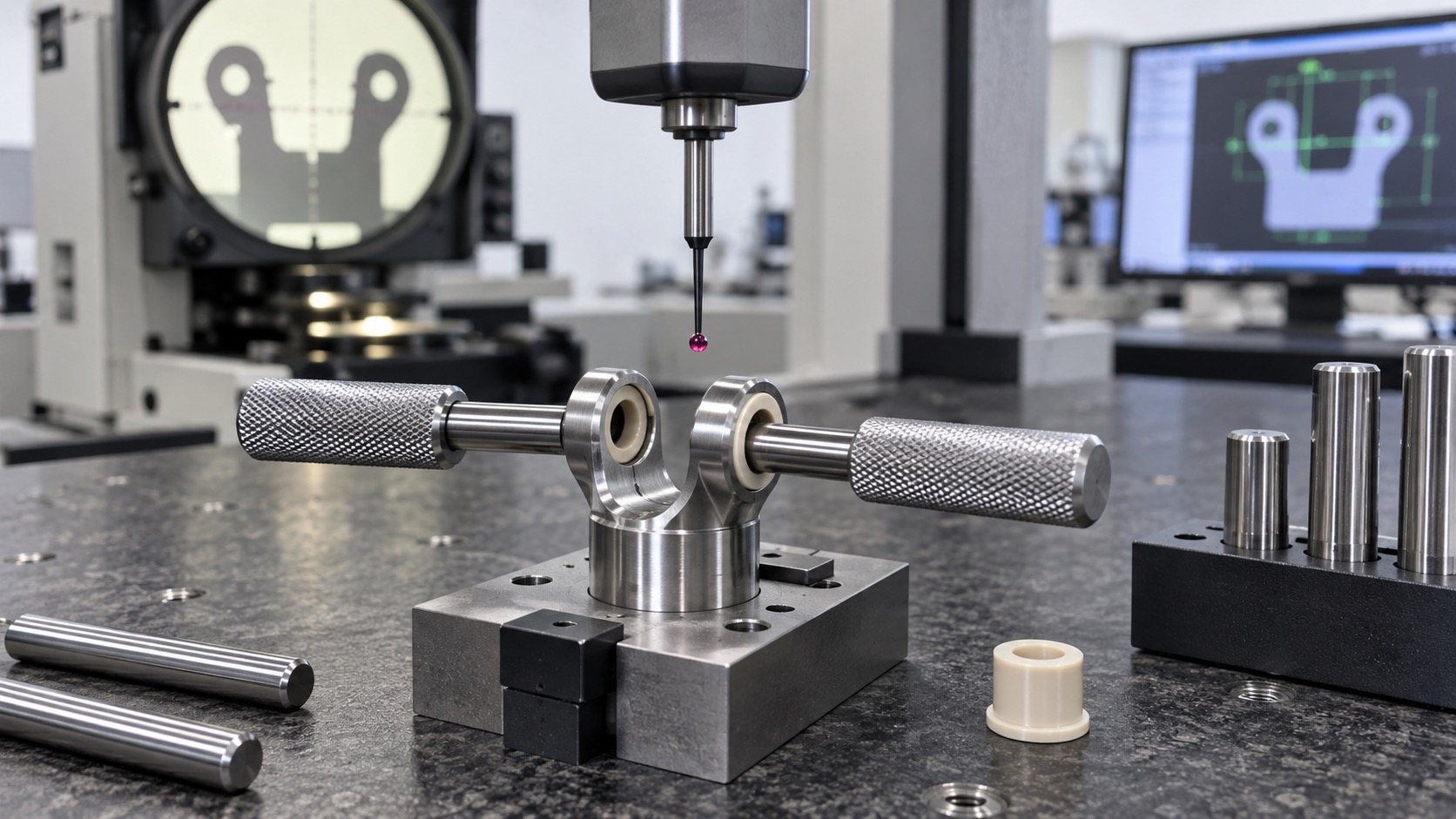

El primer artículo puede incluir diámetro y posición de taladros, paralelismo de brazos, ancho de silla, planitud de referencias, perfil y superficie. Óptica, CMM o útil dedicado verifican relaciones. Calibres de pasador apoyan el ajuste pero no reemplazan el informe.
Limpieza y manejo

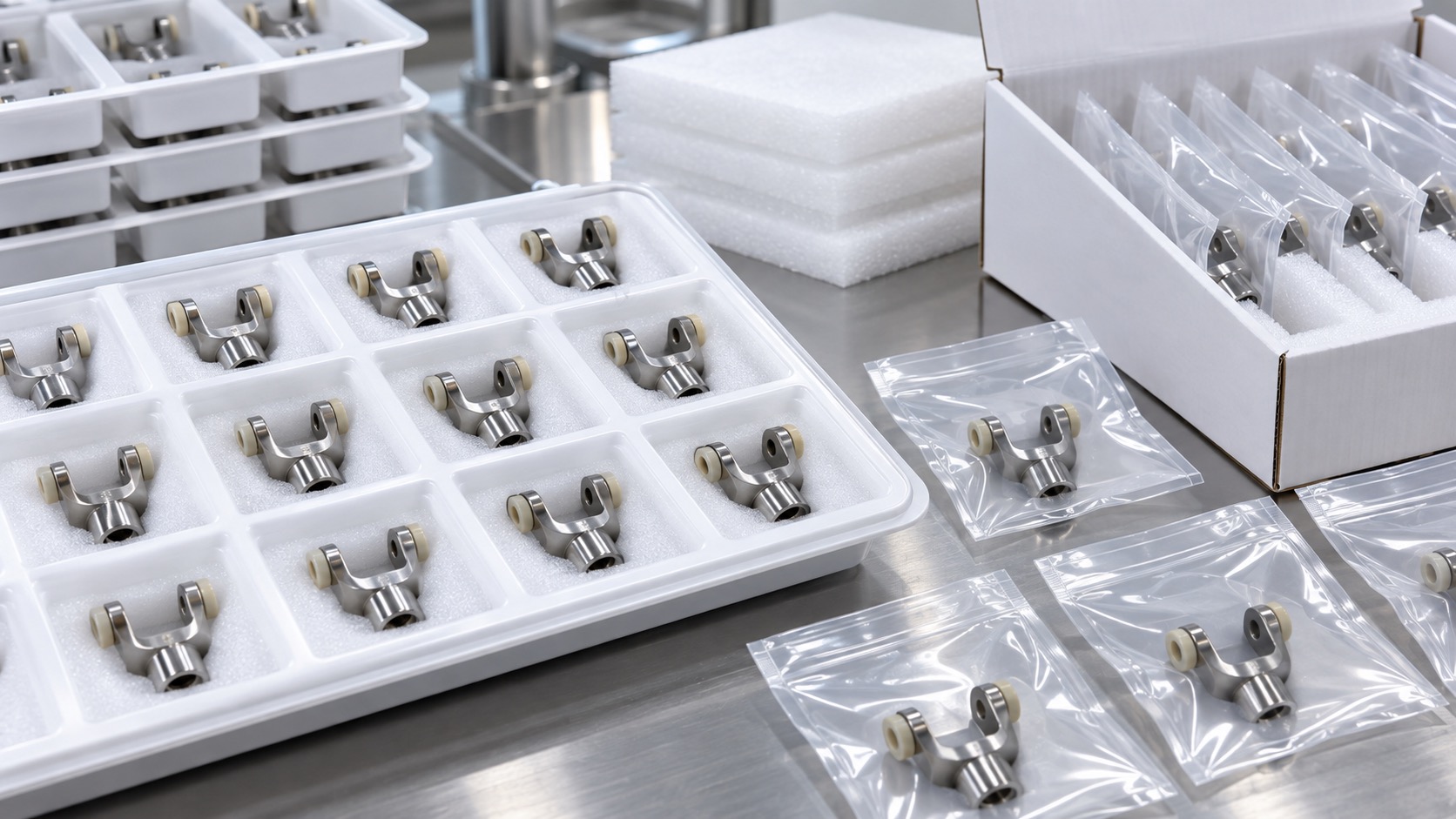

Cada horquilla se limpia de refrigerante, virutas, abrasivos y residuos de pasivado. Se seca y separa para evitar enganches o roces. Bandejas o bolsas protegen taladros y referencias, con etiquetas de revisión, lote e inspección.
Control repetitivo
Para lotes repetidos se controlan programa, útil, vida de herramienta, desbarbado, inspección, limpieza y embalaje. Tendencias de diámetro, separación y ancho detectan deriva. Cambios de pasador, tubo, pasivado o limpieza requieren revisión.
Entrega al cliente
La entrega define primer artículo aprobado, cantidad, documentación y prueba de montaje del cliente. Una previsión clara reserva material y acabado compatibles, y el paquete de revisión evita fabricar geometría obsoleta.
FAQ
¿Es una pieza endoscópica certificada?
Es un caso representativo. Certificación y validación clínica pertenecen al fabricante del dispositivo.
¿Por qué usar 316L?
Puede aportar corrosión y limpieza adecuadas, pero el diseñador aprueba el material final.
¿Qué controla el ajuste?
Tamaño y posición de taladros, separación de brazos, ancho de silla, referencias y bordes funcionales.
¿Cómo se maneja el pasivado?
El plano define el requisito y las características afectadas se inspeccionan después cuando aplica.
¿Cómo se protegen los brazos?
Con soporte de útil, manejo cuidadoso y embalaje separado para evitar deformación y roces.
¿Qué documentos se entregan?
Certificados, primer artículo, inspección dimensional, registros de acabado, trazabilidad y fotos acordadas.
