Medizinische Zentrifugen wirken von aussen einfach, doch das rotierende System verlangt stabile Geometrie. Rotoradapter, Probentraeger und Auswuchtflaechen muessen bei Drehzahl, Reinigung und wiederholtem Beladen reproduzierbar bleiben.
Bauteilgruppen

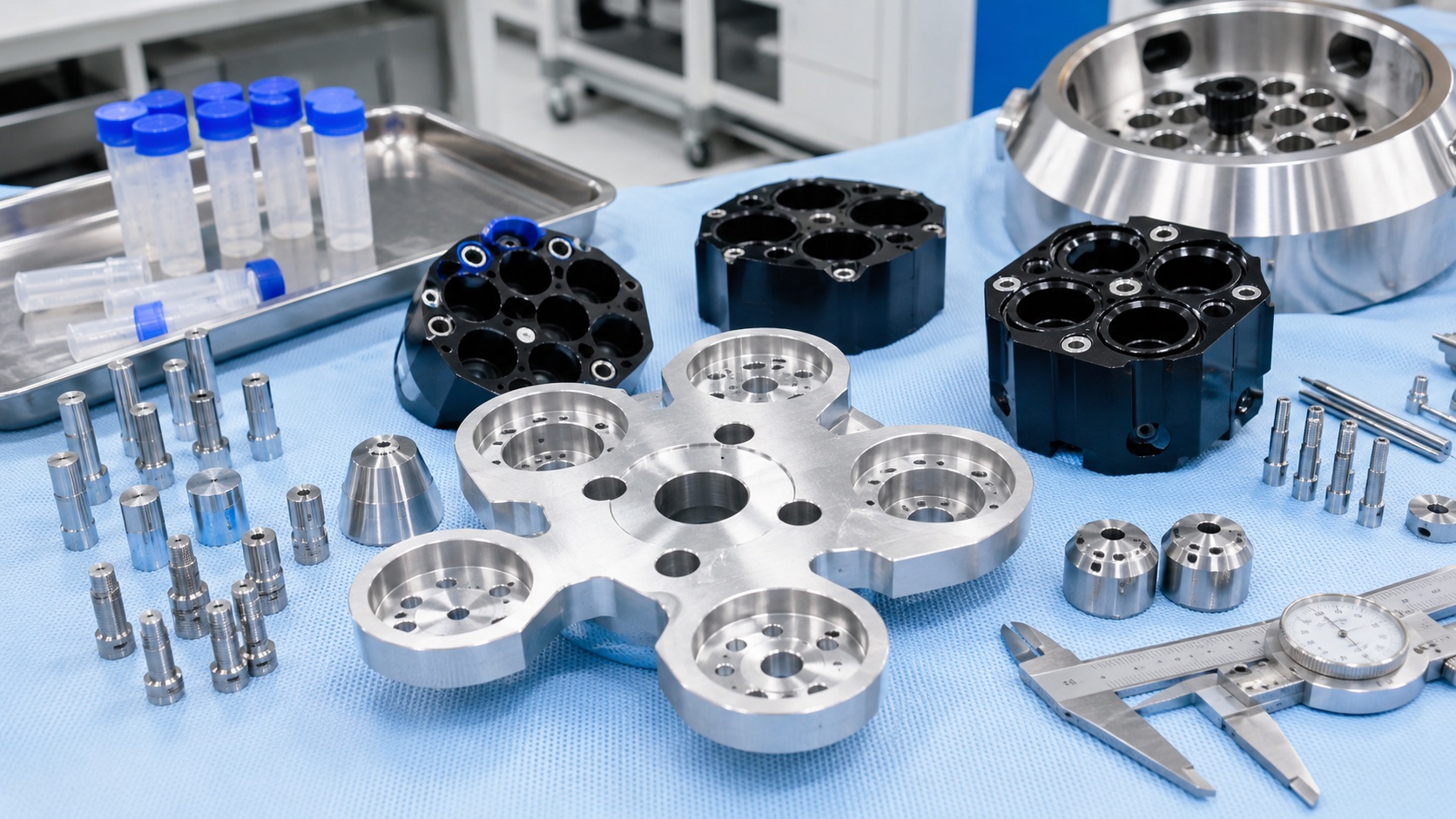

Typische CNC-Teile sind Rotoradapterplatten, Probentraeger, Buchsen, Halteringe, Edelstahlstifte und Pruefvorrichtungen. Entscheidend ist die Beziehung zwischen Mittelloch, radialem Muster, Passbohrungen und Auflageflaechen.
Material und Vorrichtung

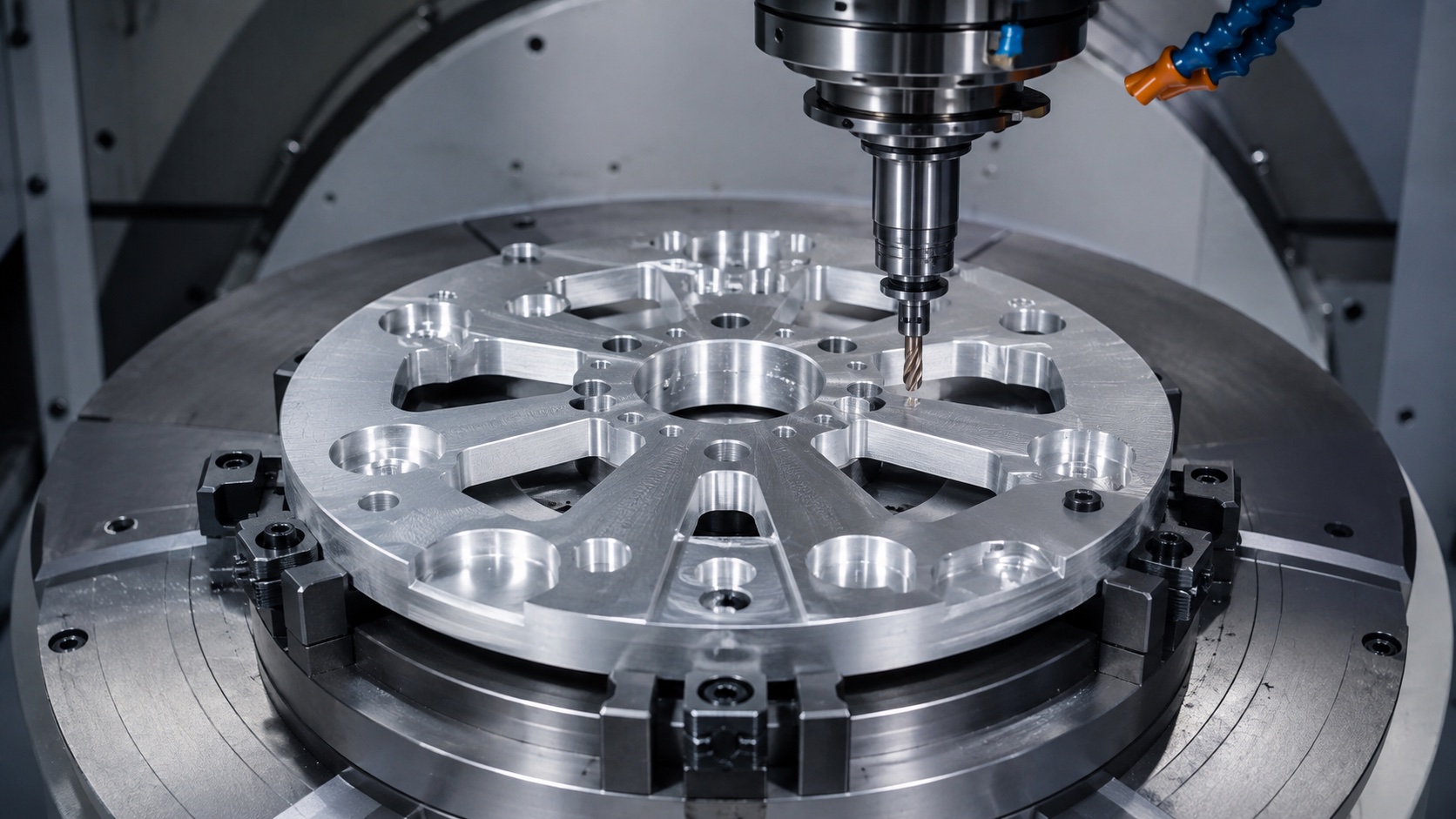

7075-T6 Aluminium wird wegen Festigkeit und geringem Gewicht genutzt. Edelstahl eignet sich fuer Stifte und Verschleissstellen. Die Vorrichtung sollte die spaeteren Montagedatums aufnehmen, damit Ebenheit und Konzentrizitaet stabil bleiben.
Ein gestufter Prozess aus Schruppen, Zwischenbearbeitung und finalem Bohren reduziert Spannungsbewegungen.
Bearbeitungsdetails
Leichtbautaschen, Senkungen, Gewinde und duenne Stege erfordern kontrollierte Werkzeugwege, saubere Radien und gratfreie Kanten. Symmetrische Materialentfernung reduziert Unwucht.
Pruefung

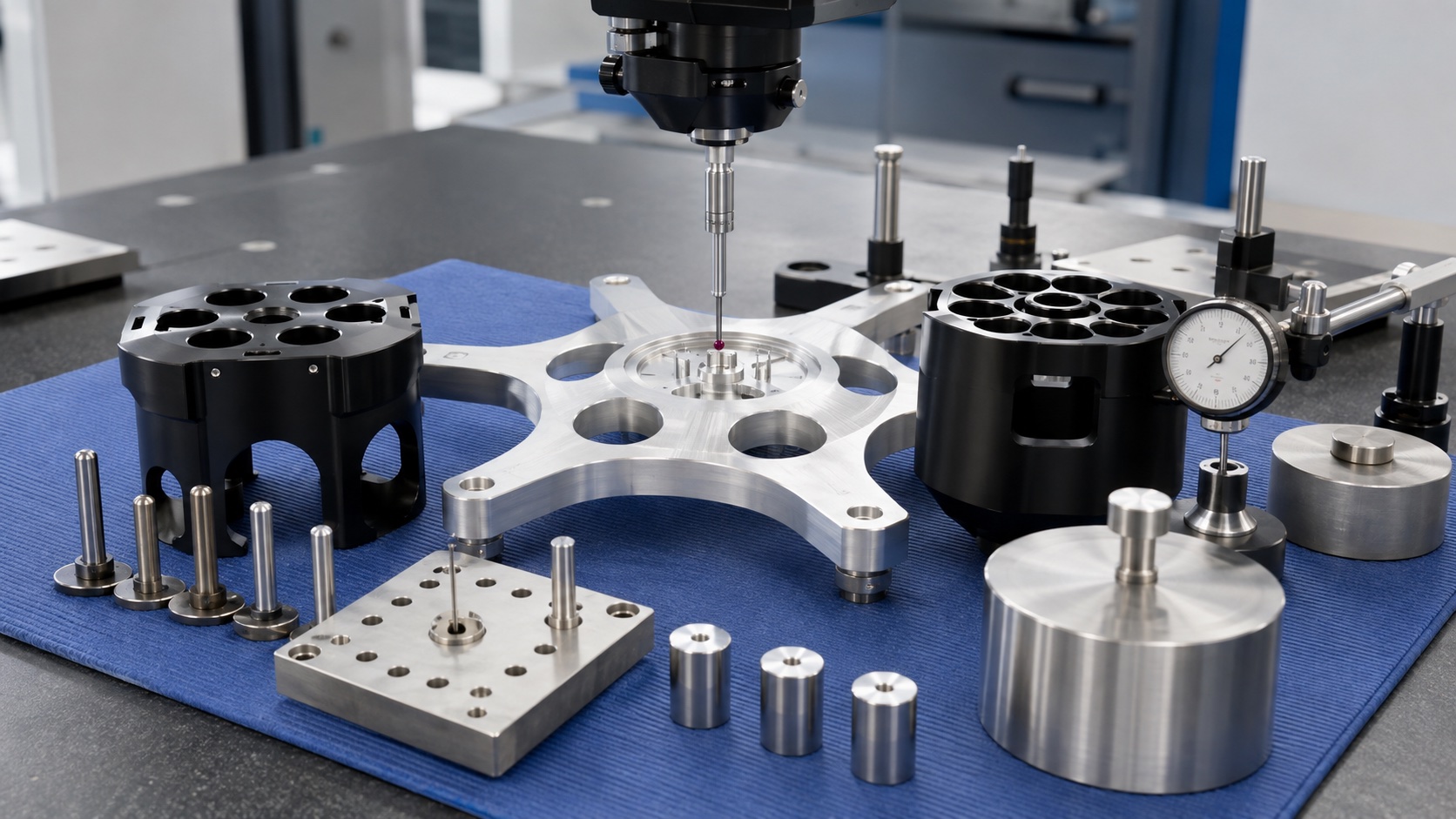

CMM-Messung, Pruefstifte, Hoehenkontrolle, Rundlaufpruefung und Sichtkontrolle verbinden Geometrie mit Montagefaehigkeit. Dokumentation verknuepft Material, Revision, Messdaten, Oberflaechenbehandlung und Verpackung.
Oberflaeche und Verpackung

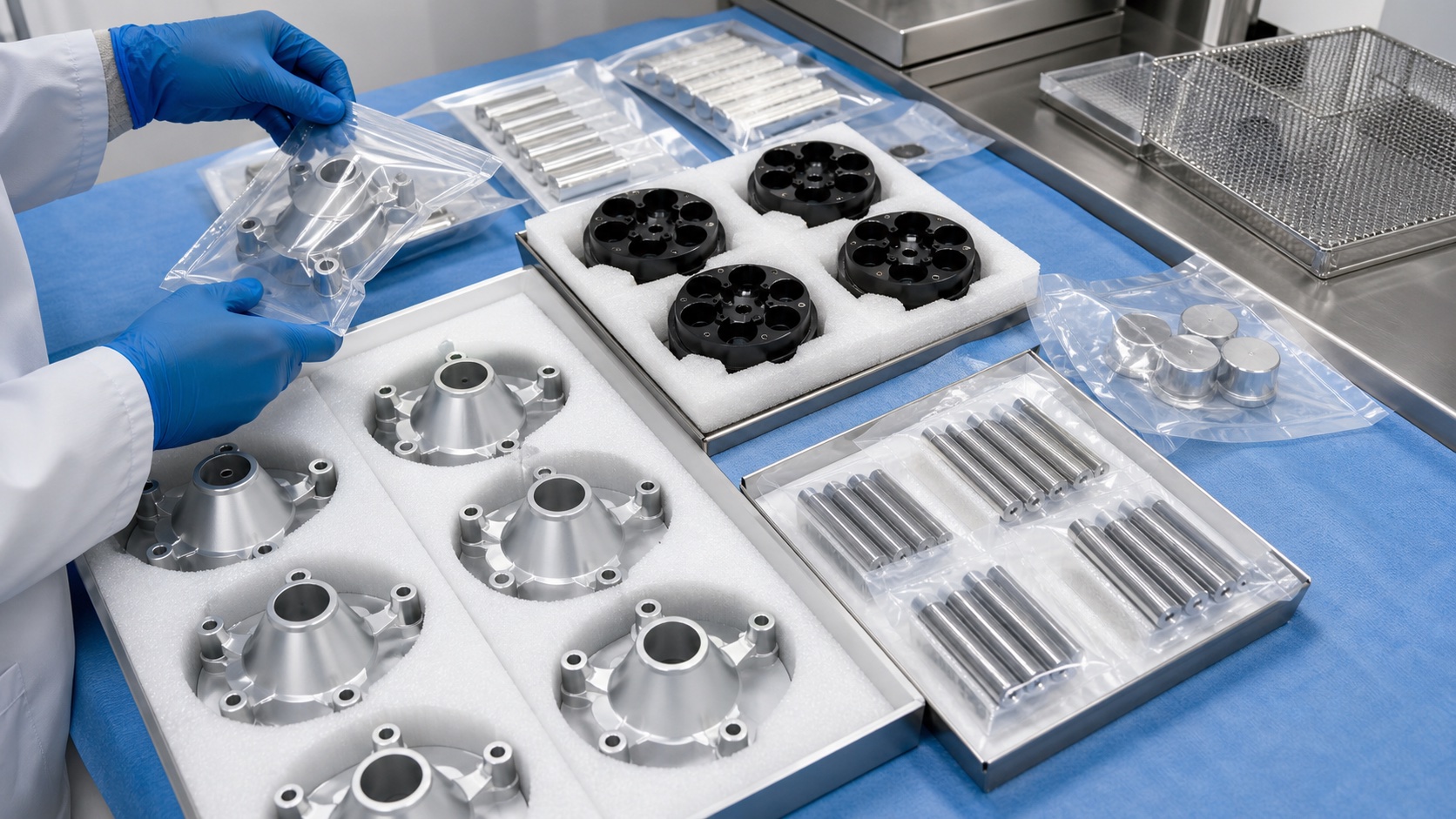

Aluminiumteile koennen klar oder hart eloxiert werden. Nach Reinigung werden Kontaktflaechen durch Schaum, Beutel und Chargenkennzeichnung geschuetzt.
Fazit
CNC-Bearbeitung fuer medizinische Zentrifugenkomponenten schuetzt nicht nur einzelne Masse, sondern das Gleichgewicht der gesamten rotierenden Baugruppe.
FAQ
Welche Zentrifugenteile eignen sich fuer CNC-Bearbeitung?
Rotoradapter, Probentraeger, Buchsen, Ringe, Edelstahlstifte und Auswuchtvorrichtungen eignen sich bei hohen Anforderungen an Wiederholgenauigkeit.
Warum 7075-T6 Aluminium?
7075-T6 bietet hohe Festigkeit bei geringem Gewicht und ist daher fuer rotierende Adapterplatten geeignet.
Welche Toleranzen sind entscheidend?
Konzentrizitaet, Ebenheit, Bohrungsposition, Taschentiefe, Mittelloch und Rundlauf sind besonders wichtig.
Wie wird die Auswuchtung beruecksichtigt?
Material wird symmetrisch entfernt, die Mitte als Datum genutzt und Rundlauf sowie Massenverteilung werden geprueft.
Sind Oberflaechenbehandlungen moeglich?
Aluminium kann eloxiert werden, Edelstahlstifte koennen passiviert werden; kritische Datumsflaechen werden bei Bedarf maskiert.
Wie werden die Teile verpackt?
Nach Reinigung und Pruefung werden sie mit Schaum, Beuteln und Loskennzeichnung geschuetzt verpackt.
