Repräsentatives Konzept einer Exzenterscheibe

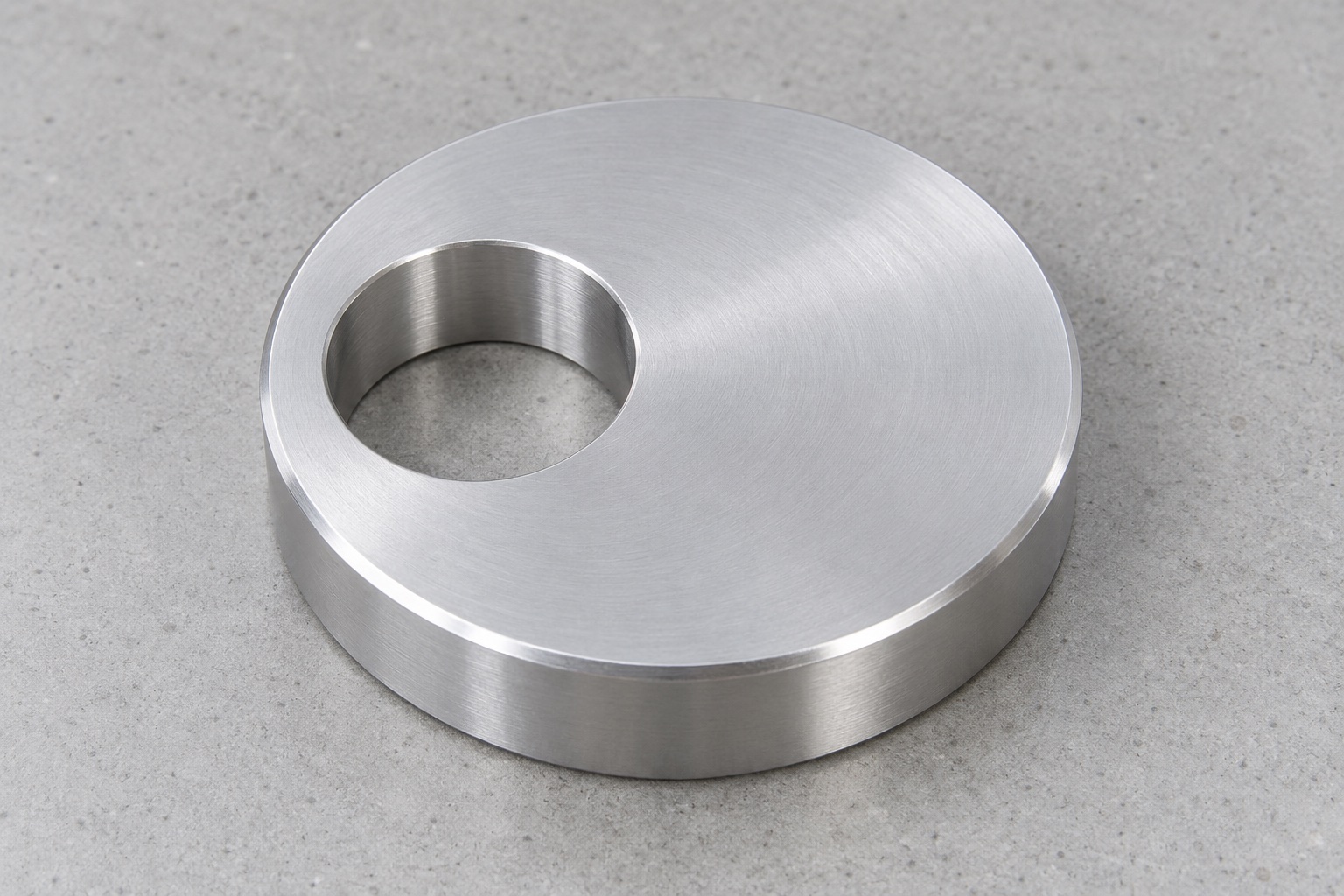

Dieses repräsentative Beispiel schlägt eine einteilige Exzenterscheibe aus 6061-Aluminium für einen Servicemechanismus in medizinischen Laborgeräten vor. Es verfügt über einen dicken, flachen, kreisförmigen Körper, ein einfaches außermittiges Durchgangsloch, gegenüberliegende flache Flächen und zurückhaltende Kantenbrüche. Das Konzept beinhaltet kein Gewinde, keine Keilnut, keine Skala, keine zusätzliche Bohrung oder kein separates Halteelement. Es werden keine tatsächlichen Kundenlieferungen, hergestellten Muster oder Messdatensätze beschrieben. Erreichte Toleranzen, Verstellweg, Lebensdauer, Belastung, Verriegelungsverhalten, Sterilstatus und medizinische Zertifizierung werden nicht als tatsächliche Produktionsergebnisse beansprucht. Der vollständige Mechanismus würde eine eigene genehmigte Design- und Anwendungsüberprüfung erfordern.
Den tatsächlichen Einstellmechanismus prüfen
Der vorgeschlagene Auftrag würde mit der kontrollierten Zeichnung und dem Modell, dem Montageelement, dem Gegenkontakt, der Halterung und der Geräteüberarbeitung beginnen. Das Ausrüstungsteam würde die zulässigen Einstellungen, den Rotationsbereich, den Zugang und die separate Halteanordnung festlegen. Die Beziehung zwischen der Bohrung und der kreisförmigen Außenseite wäre explizit und nicht vom Bild übernommen. Fehlende Einschränkungen und Modellkonflikte würden vor der Routenauswahl gelöst. Die Komponentenfertigung, die optionale Montage und die vollständige Anpassungsqualifikation würden weiterhin separate Leistungen bleiben. Eine Scheibe, die sich um eine praktische Stange dreht, würde weder zu einer allgemein akzeptierten Schnittstelle noch zu einem Beweis für die Betriebsstabilität des medizinischen Instruments werden.
6061-Werkstoffnachweise rückverfolgbar halten
Materialaufzeichnungen würden die akzeptierte 6061-Qualität, den Zustand, die Form, die Charge und die erworbene Endbehandlung identifizieren. Die Zuschnittzugabe richtet sich nach dem tatsächlichen Halte- und Endbearbeitungsplan und nicht nach einer angenommenen Gesamtdicke. Die Identität würde durch Drehen, Offsetbearbeitung und Verpackung verbunden bleiben. Das silberne Aussehen würde keine andere Legierung oder eine versteckte Behandlung zulassen. Materialnachweise würden den in den Geltungsbereich fallenden Bestand identifizieren und nicht die Lebensdauer, die Belastbarkeit, die validierte Reinigung oder die sterile Lieferung beweisen. Für die erforderlichen Oberflächen- und Umgebungseigenschaften wären gesondert vereinbarte Nachweise für die tatsächlich fertige Komponente und Anwendung erforderlich, und nicht die Werte, die von einer handelsüblichen Nocke oder einer anderen Vorrichtung übernommen wurden.
Umfang und Flächenbezüge herstellen
Erste Vorgänge würden die erforderlichen Außen- und Flächenreferenzen entsprechend der freigegebenen Geometrie erstellen. Der Lieferant würde funktionale Längen, Dicke und zukünftige Haltemöglichkeiten für den außermittigen Betrieb prüfen. Eine bequeme Rohkante oder eine stark geklemmte Optik würden den Funktionsbezug nicht ersetzen. Späne würden vor der Neuausrichtung entfernt. Zwischenprüfungen könnten die Routenentwicklung unterstützen, aber die Endabnahme würde sich auf den vereinbarten Lieferzustand nach relevanten Vorgängen und eingekauften Prozessen beziehen. Änderungen, die sich auf die Beziehung zwischen Montage, Flächen und funktionalem Außenkontakt auswirken, bleiben in kontrollierten Fertigungs- und Prüfdokumenten sichtbar.
Die außermittige Durchgangsbohrung bearbeiten
Die Öffnung würde den genehmigten Anforderungen an Größe, Lage, Durchgangstiefe und Zugang im Verhältnis zu den akzeptierten Achsen- und Flächenreferenzen entsprechen. Der Werkzeugzugang und das verbleibende Material in der Nähe der Schmalseite würden vor der Bearbeitung überprüft. Der Lieferant würde das Loch nicht neu zentrieren, vergrößern oder verschieben, um es an ein nicht identifiziertes Montageelement anzupassen. Abweichungen zwischen Modell und Zeichnung würden vor dem endgültigen Schnitt behoben. Jede genehmigte Änderung würde zu überarbeiteten Geometrie- und Prüfanforderungen führen und die beabsichtigte exzentrische Beziehung beibehalten, anstatt die Produktion von einem handmontierten Muster oder einer angenommenen Ähnlichkeit mit einer herkömmlichen konzentrischen Unterlegscheibe abhängig zu machen.
Kontaktumfang und Dicke getrennt kontrollieren
Der eigentliche Entwurf würde den runden Kontaktumfang, die Flächenkontakte, die fertige Dicke und die erforderlichen Beziehungen angeben. Zulässige Fasen und kontaktfreie Bereiche bleiben von Funktionsbereichen unterscheidbar. Der Lieferant würde eine brauchbare Umfang nicht wegpolieren oder die Dicke lokal reduzieren, um eine leichtere Bewegung in einer Baugruppe zu erreichen. Solche Vorschläge würden eine Entwurfsgenehmigung und entsprechende Endkontrollen erfordern. Zugekaufte Behandlungseffekte würden Teil der Strecke bleiben. Die Komponentenkonformität würde Kontaktkraft, Einstellungsauflösung, Vorspannung, Halt oder Sicherheit des gesamten Mechanismus, des Montageelements und der Geräteinstallation unter tatsächlichen Betriebsbedingungen nicht unabhängig bestimmen.
Kanten und Reinigung kontrolliert ausführen
Der Lieferant prüft Bohrungseintritte, Stirnkanten und äußere Übergänge auf anhaftendes Material oder unerwünschte scharfe Merkmale. Durch genehmigte Kantenbrüche würden der funktionale Kontakt und die angegebene Versatzgeometrie erhalten bleiben. Die Reinigung und Endbehandlung richtet sich nach dem erworbenen Umfang und lässt sich nicht auf eine Endbearbeitung anhand des Fotos schließen. Eine glatte, helle Oberfläche wäre kein Beweis für gemessene Partikel, antimikrobielle Wirkung, validierte Desinfektion oder sterile Versorgung. Jede genehmigte Identifikationsmarkierung würde funktionale Kontakte vermeiden und ihrem eigenen kontrollierten Standort folgen. Charge, Revision und autorisierte Anpassungen bleiben vor der Maßabnahme und der mechanischen Verpackung mit der tatsächlichen Scheibe verknüpft.
Die fertige relative Geometrie prüfen
Der vorgeschlagene Inspektionsplan würde Methoden für Bohrung, Außenseite, Flächenkontakte, Dicke und Achsversatz festlegen. Auflage, Referenzen und Endzustand werden vor der Abnahme vereinbart. Separate Durchmesserprüfungen würden die relative Position nicht überprüfen. Das Einpassen eines Stifts in das Loch ersetzt nicht die Prüfung des Äußeren oder der gesamten geometrischen Beziehung. Ein veranschaulichendes KMG-Bild würde einen möglichen Aufbau zeigen, nicht eine erreichte Toleranz. Tatsächliche Beobachtungen in einem realen Projekt würden sich auf das fertige Bauteil nach entsprechender Bearbeitung beziehen, nicht auf sein durch die Vorrichtung eingeschränktes Erscheinungsbild oder ein nicht identifiziertes Gegenmuster, das als informeller Maßstandard verwendet wird.
Prüfunterlagen ohne erfundene Einstellergebnisse
Der vorgeschlagene Bericht würde Revision, Materialcharge, nummerierte Merkmale, Methoden, Endzustand und tatsächliche Beobachtungen in einem tatsächlichen Auftrag identifizieren. Es werden keine Messungen bereitgestellt, da für dieses repräsentative Beispiel keine hergestellte Probe oder kein Prüfdatensatz vorhanden ist. Unstimmigkeiten und autorisierte Änderungen bleiben nachvollziehbar. Ein konformer Maßbericht würde den Nutzweg, die Wiederholgenauigkeit, die Vibrationsfestigkeit oder die Belastbarkeit des gesamten Geräts nicht ermitteln. Die optionale Montagebeobachtung und die vollständige Anwendungsqualifizierung würden getrennte Arbeiten bleiben. Dadurch wird vermieden, dass ein beispielhafter Herstellungsweg als Kundenakzeptanz, eine gemessene Verbesserung oder ein qualifiziertes medizinisches Anpassungsergebnis gemeldet wird, das nicht tatsächlich nachgewiesen wurde.
Optionalen Dreh- und Kontaktversuch begrenzen
Ein vereinbarter Versuch könnte Montage, Sitz, zulässige Drehung, Kontakt und Zugang mit identifizierten Bauteilrevisionen untersuchen. Einbaulage, Verfahren und separate Halteanordnung wären zu dokumentieren. Störungen oder Kippbewegungen wären vor Änderungen an Umfang, Bohrung oder Montageteilen zu prüfen. Eine günstige Handverstellung ist kein Nachweis für Vibrationsverhalten, Last, Verschleiß oder Positionsstabilität im Betrieb. Dafür wäre der vollständige tatsächliche Mechanismus gesondert zu bewerten. Versuchsteile blieben von freigegebener Produktion getrennt. Genehmigte Anpassungen würden vor einem weiteren Auftrag in überarbeitete Unterlagen eingehen, statt eine polierte Scheibe als universelle Referenz für andere Kontakte oder Halterungen zu verwenden.
Umfang schützen und Varianten unterscheiden
Fertige Scheiben würden separate Träger oder Taschen belegen, die funktionale Umfangsbereiche, Flächenkontakte und Bohrungen ohne Verformung schützen. Lose Metallteile würden nicht auf akzeptierte Oberflächen treffen. Ein mechanischer Transportschutz würde keine sterile Bereitstellung oder validierte Reinigung bedeuten. Charge, Revision, Endprozess und Prüfstatus würden dem Versand beiliegen. Bei der Eingangskontrolle würden vor dem Einbau optisch ähnliche Scheiben mit unterschiedlichen Versätzen, Durchmessern, Stärken oder Kantenbehandlungen unterschieden. Durch diese Maßnahmen würde die Komponentenidentität gewahrt, während die vollständige Mechanikhaltung, Bewegung, Verschleiß und Servicequalifikation einer separat definierten Anwendungsbewertung unter Verwendung des tatsächlichen Instruments und der vorgesehenen Bedingungen überlassen würde.
Eine exzenterspezifische Fertigungsbasis erhalten
Das Produktionspaket würde freigegebene Geometrie, Achsenbeziehung, Montageelement, Kontakte, zulässige Einstellungen, Rotationshüllkurve, Halteanordnung, Materialnachweise, Endbearbeitung, Inspektion und Verpackung beibehalten. Autorisierte Prototypenanpassungen würden vor der erneuten Herstellung zu überarbeiteten Dokumenten. Änderungen an Trägern, Kontaktflächen oder Installationsmethoden würden eine Überprüfung auslösen, selbst wenn die Scheibe ähnlich aussieht. Dieser repräsentative Arbeitsablauf definiert ein nachverfolgbares kundenspezifisches CNC-Projekt, ohne die Kundenhistorie, erreichte Toleranzen, Kalibrierungs- oder Verriegelungswerte zu erfinden und ohne eine akzeptierte Exzenterscheibe aus Aluminium mit einem universell qualifizierten Positionierungs-, Einstell- oder Servicesicherheitssystem für medizinische Geräte zu verwechseln.
Technischer Herstellerhinweis: www.carrlane.com.
FAQ
Beschreibt dieses Beispiel eine tatsächliche Lieferung an einen Kunden?
Nein. Es handelt sich um eine repräsentative vorgeschlagene CNC-Route mit anschaulichen Bildern. Es werden weder die gelieferte Bestellung noch das hergestellte Muster noch das gemessene Anpassungsergebnis beschrieben. Für ein reales Projekt sind genehmigte Dokumente, Material- und Produktionsaufzeichnungen, tatsächliche Maßbeobachtungen und jede separat erforderliche Qualifikation des gesamten Mechanismus erforderlich.
Ermittelt das Beispiel einen gemessenen Achsversatz?
Es wird kein gemessener Versatz oder keine erreichte Toleranz geliefert. Die eigentliche Zeichnung muss die beiden Achsen und ihre Beziehung definieren, und die Inspektion muss das fertige Bauteil anhand vereinbarter Referenzen und Methoden überprüfen. Eine scheinbar verschobene Bohrung in einem Bild ist kein Messbeweis.
Sind Montage- und Winkelverriegelungsteile im Lieferumfang enthalten?
Nein. Die Abbildung betrifft die isolierte Scheibe. Tatsächliche Montageelemente, Halterungen, Klemmen oder andere Halteelemente gehören zu separat verwalteten Montagedokumenten. Ihre Auswahl und Leistungsfähigkeit lässt sich nicht aus der Gleitbohrung, dem Kontaktrand oder einer günstigen Rotationsdarstellung ableiten.
Beweist die einfache Drehung die Anpassungsleistung?
Nein. Ein Handversuch ist eine begrenzte Beobachtung mit identifizierten Teilen und Ausrichtung. Nutzweg, Wiederholgenauigkeit, Verschleiß, Vibrationsfestigkeit und Positionsstabilität erfordern eine gesondert definierte Bewertung des gesamten tatsächlichen Mechanismus. Dieses repräsentative Beispiel beansprucht kein solches erzieltes Produktionsergebnis.
Kann die Umfang poliert werden, um für einen Mechanismus zu passen?
Nicht als undokumentierter Ersatz für freigegebene Geometrie. Nutzkontakt, Achsversatz, Durchmesser und Dicke bleiben kontrollierte Anforderungen. Jede Anpassung erfordert eine Genehmigung, überarbeitete Dokumente und eine entsprechende Prüfung, anstatt dass eine handmodifizierte Scheibe als Produktionsvorlage für spätere Bestellungen dient.
Was sollte eine andere Bestellung überprüfen?
Überprüfen Sie die Achsenbeziehung, den Gegenkontakt, die Montage- und Halteanordnung, den Rotationsbereich, die Flächen, die Qualität und den Endprozess. Integrieren Sie genehmigte Prototypenänderungen in kontrollierte Revisionen, nicht ein geändertes Muster oder einen Leistungsanspruch, der von einer anderen Anpassungsbaugruppe für medizinische Geräte kopiert wurde.
