POM-C-V-Auflage für medizinische Sensoren: repräsentatives CNC-Beispiel

Repräsentativer CNC-Ablauf einer schwarzen POM-C-Auflage für ein geschlossenes Sensorgehäuse mit definierten V-Flächen und Montagebohrungen.

Zurück zu Fallstudien
POM-C-V-Auflage für medizinische Sensoren: repräsentatives CNC-Beispiel

Umfang des repräsentativen Beispiels

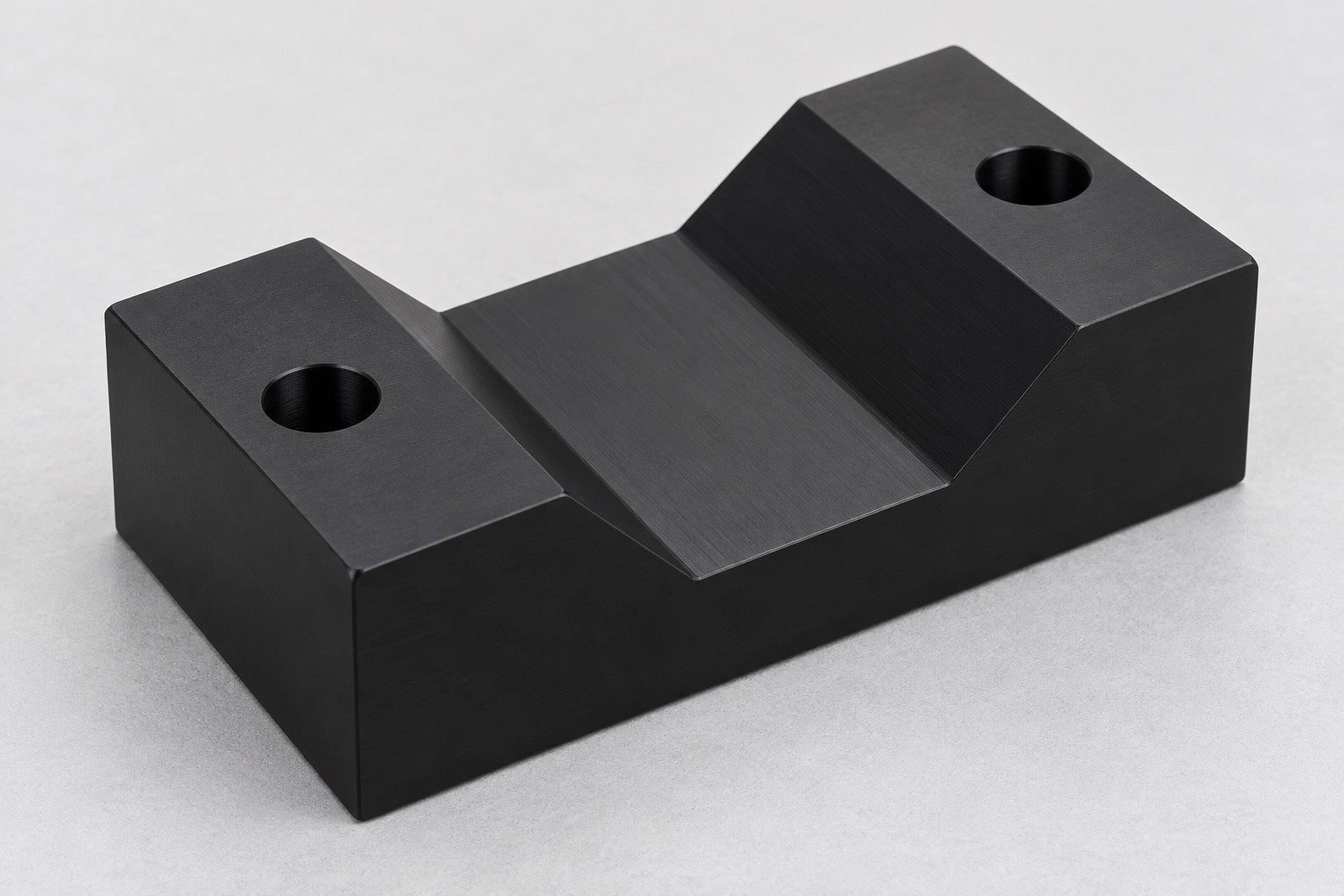

Dieses repräsentative Beispiel schlägt einen einteiligen schwarzen POM-C-Träger für den Außenkontakt mit einem versiegelten zylindrischen Sensor in medizinischen Laborgeräten vor. Der rechteckige Block hat einen breiten V-Kanal, zwei schräge Kontaktflächen, eine ausgesparte Nutgrund und zwei einfache vertikale Durchgangslöcher in seinen oberen Schultern. In der Abbildung sind kein Sensor, Gewinde, Einsatz oder Befestigungsmaterial enthalten. Es werden keine tatsächlichen Kundenlieferungen, hergestellten Muster oder Messdatensätze beschrieben. Erreichte Toleranzen, Sensorausrichtung, Kalibrierung, elektrische Eigenschaften, Schadensverhütung, validierte Reinigung, Sterilstatus und medizinische Zertifizierung werden nicht als tatsächliche Ergebnisse dieser beispielhaften CNC-Route dargestellt.

Beispielhafte Bauteilkonzeption: POM-C-V-Auflage für medizinische Sensoren: repräsentatives CNC-Beispiel
Beispielhafte Bauteilkonzeption: POM-C-V-Auflage für medizinische Sensoren: repräsentatives CNC-Beispiel

Sensor und Montageanordnung prüfen

Der vorgeschlagene Auftrag würde mit der kontrollierten Blockzeichnung und dem kontrollierten Modell, der Gehäusespezifikation, dem zulässigen Kontaktband, der Montagebasis und der tatsächlichen Montagerevision beginnen. Das Ausrüstungsteam würde Sensorvarianten, Kabelzugang, Ausrichtung und alle separaten axialen Anschläge oder Haltekomponenten identifizieren. Ein Körperdurchmesser allein würde die Schnittstelle nicht bestimmen. Fehlende Kontakt- und Montageinformationen würde der Anbieter vor der Routenwahl klären. Die Komponentenabnahme, optionale Sitzbeobachtungen und die Instrumentenqualifizierung bleiben getrennte Zuständigkeiten und verhindern, dass ein isoliertes V-förmiges Teil als vollständig zugelassenes Sensormontage- oder Messsystem behandelt wird.

Schwarzes POM-C rückverfolgen

Materialaufzeichnungen würden die genehmigte Qualität, Form, den Zustand, die Charge und die gekauften Endprozesse identifizieren. Der Lieferant würde es aufgrund optischer Ähnlichkeit nicht durch ein anderes schwarzes Polymer ersetzen. Die allgemeinen Informationen zur POM-Bearbeitung von Ensinger bleiben Verarbeitungshintergrund und stellen keine medizinische Zulassung dieser Komponente oder ihrer Sensorkontakte dar. Die Rohlingszugabe würde dem tatsächlichen Halte- und Abschlussplan Rechnung tragen. Die Materialidentität würde durch Bearbeitung und Verpackung verbunden bleiben. Elektrische, Reinigungs-, Verschleiß- oder biologische Anforderungen würden separat vereinbarte Nachweise für die fertige Komponente und die reale Umgebung erfordern, anstatt Annahmen, die aus einer generischen Bestandsbeschreibung abgeleitet werden.

Grund- und Montagebezüge herstellen

Erste Vorgänge würden die akzeptierte untere Stützreferenz und andere Flächen erstellen, die für die Verbindung des V-Kanals und der Schulterlöcher erforderlich sind. Das Halten würde zukünftige nützliche Kontakte schützen und vermeiden, den Block in eine günstige, aber irreführende Form zu zwingen. Späne würden vor der Neuausrichtung entfernt. Der Lieferant würde die Referenzübertragung überprüfen, anstatt jedes Merkmal von einer geeigneten Rohkante aus zurückzusetzen. Die Endabnahme erfolgt nach entsprechenden Prozessen im spezifizierten Lieferzustand. Eine Stütze, die nur dann richtig ausgerichtet aussah, wenn sie stark festgeklemmt war, würde nicht automatisch der Zeichnung entsprechen oder die tatsächliche Position des Sensors im Instrument ermitteln.

Beispielhafte CNC-Fertigung: POM-C-V-Auflage für medizinische Sensoren: repräsentatives CNC-Beispiel
Beispielhafte CNC-Fertigung: POM-C-V-Auflage für medizinische Sensoren: repräsentatives CNC-Beispiel

V-Flächen und Nutgrund fräsen

Der V-Winkel, die nutzbare Kontaktlänge, die Position und das Freistellung am Nutgrund würden der kontrollierten Geometrie folgen. Der Werkzeugzugang und der verbleibende Abschnitt unterhalb des Kanals würden vor der Fertigstellung überprüft. Der Lieferant würde kein willkürliches Fräserprofil wählen oder die Nutgrund vertiefen, nur um sie an ein unbekanntes Gehäuse anzupassen. Vor der endgültigen Operation würden Modell und Zeichnung abgeglichen. Die beiden schrägen Kontakte und die Nutgrund würden unterschiedliche Funktionen behalten. Autorisierte Änderungen würden in überarbeiteten Geometrie- und Prüfdokumenten erscheinen, sodass die nächste Bestellung nicht von einem handgeschliffenen Muster oder einer angenommenen universellen Sensormittenhöhe abhängen würde.

Zwei einfache Montagebohrungen

Die Löcher würden den freigegebenen Größen-, Positions- und Kantenanforderungen entsprechen und sich von Präzisionspositionierungsbohrungen, Gewinden oder Einsatzsitzen unterscheiden. Die tatsächliche Befestigungsanordnung würde überprüft, ohne Schrauben aus dem Bild auszuwählen. Wenn die Ausrüstung zusätzliche Positionierungs-, Axialanschlag- oder Haltefunktionen erfordert, sind eigene, genehmigte Definitionen erforderlich. Der Lieferant würde keine Aussparung oder ein anderes Loch hinzufügen, um eine unerwartete Montagestörung zu beheben. Die erforderlichen Beziehungen zwischen den Löchern, der Unterseite und den V-Kontakten bleiben Teil der Maßprüfung und werden nicht aus einem Block abgeleitet, der mit einer geeigneten Basis verschraubt ist.

Kontaktgrenzen bearbeiten und reinigen

Der Lieferant prüft Kanaleingänge, geneigte Flächen, Nutgrundübergänge, Lochausgänge und Außenecken auf anhaftendes Material oder unerwünschte scharfe Merkmale. Zugelassene Kantenbrüche würden nützliche Kontaktlängen und Abstände bewahren. Das Schleifen zur Verbesserung der Passform eines Sensors würde eine autorisierte Überprüfung der Geometrie erfordern und nicht als kosmetische Nachbearbeitung verschwinden. Die Reinigung und Endbearbeitung erfolgt nach dem erworbenen Umfang. Eine glatte schwarze Oberfläche wäre kein Beweis für gemessene Partikel, elektrische Isolierung, das Fehlen von Gehäuseschäden oder eine validierte Desinfektion. Qualität, Charge, Revision und Anpassungen bleiben vor der Maßabnahme und der mechanischen Verpackung mit dem tatsächlichen Bauteil verknüpft.

Geometrische Beziehungen prüfen

Der vorgeschlagene Plan würde den V-Flächen, dem Winkel, der Nutgrund, der Basisreferenz, dem Montagemuster und den angegebenen Positionsbeziehungen Methoden zuweisen. Stütz- und Messkontakte würden eine Verformung des Polymers oder das Verbergen einer Fehlanpassung vermeiden. Ein Messschieber, der die Außenbreite überprüft, oder ein Zylinder, der in der Nut ruht, würde nicht den gesamten Block überprüfen. Unzugängliche Regionen würden vor der Akzeptanz angegangen. Eine beispielhafte KMG-Einrichtung würde nicht als erreichte Toleranz gemeldet werden. Echte Beobachtungen würden sich auf das fertige Bauteil, die Revision und den vereinbarten Zustand beziehen, nicht auf einen nicht identifizierten Sensor oder ein durch Vorrichtungen eingeschränktes Erscheinungsbild, das als Ersatz für geometrische Anforderungen verwendet wird.

Beispielhafter Prüfaufbau; kein Messergebnis: POM-C-V-Auflage für medizinische Sensoren: repräsentatives CNC-Beispiel
Beispielhafter Prüfaufbau; kein Messergebnis: POM-C-V-Auflage für medizinische Sensoren: repräsentatives CNC-Beispiel

Unterlagen ohne erfundene Ergebnisse

Der vorgeschlagene Erstmusterbericht würde Revision, Materiallos, nummerierte Merkmale, Methoden und Endzustand identifizieren. Es werden keine Messwerte geliefert, da für dieses repräsentative Beispiel weder ein hergestelltes Muster noch ein tatsächliches Prüfprotokoll vorliegen. Ein reales Projekt würde Unstimmigkeiten und genehmigte Änderungen transparent festhalten. Komponentenkonformität allein wäre kein Nachweis für Sensorkalibrierung, Messgenauigkeit, Haltewirkung oder Gerätesicherheit. Die optionale Montagebeobachtung und Gesamtgerätebewertung würden weiterhin separate Leistungen bleiben. Dies verhindert, dass ein beispielhafter Herstellungsweg zu einer erfundenen Kundenakzeptanz, einer angeblichen Positionierungsverbesserung oder einem qualifizierten Ergebnis der Leistung medizinischer Sensoren wird, das nicht tatsächlich nachgewiesen wurde.

Versuch mit tatsächlichem Gehäuse

Ein vereinbarter Versuch könnte Einführen, vorgesehene Außenkontakte, Sitz, Kabelabstand und Zugang mit identifiziertem Block, Sensor, Sockel und Montageteilen untersuchen. Ausrichtung und separate Halteanordnung würden protokolliert. Unerwarteter Kontakt mit Etiketten, Gehäuseverbindungen oder Anschlüssen müsste vor einer Änderung des Blocks oder dem Austausch des Sensors geprüft werden. Ein günstiger statischer Sitz ist kein Nachweis für axiale Position, Winkelhaltung, Vibrationsverhalten oder Messleistung. Versuchsteile würden von freigegebener Produktion getrennt bleiben. Genehmigte Anpassungen müssten vor einer Nachbestellung in überarbeitete Dokumente eingehen und dürften nicht als informelle Referenz für andere Sensoren oder Baugruppen dienen. Die vollständige Instrumentenbewertung bleibt eine gesondert festzulegende Leistung.

Kontaktflächen und Varianten schützen

Fertige Blöcke würden separate Taschen oder Hülsen einnehmen, die so dimensioniert sind, dass sie V-Flächen, Nutgründe und Montagereferenzen ohne Verformung schützen. Lose Metallteile würden nicht an den nützlichen Kontakten anschlagen oder sich darin festsetzen. Ein mechanischer Transportschutz würde keine sterile Bereitstellung oder validierte Reinigung bedeuten. Güteklasse, Charge, Revision, Endprozess und Prüfstatus würden der Lieferung beiliegen. Durch die Eingangsprüfung würden optisch ähnliche Blöcke mit unterschiedlichen V-Winkeln, Kontaktlängen, Nutgrundabständen oder Lochpositionen vor der Installation unterschieden. Das Instrumententeam würde die Verantwortung für die separat definierte Sensorausrichtung, Kalibrierung, Haltefunktion und Servicebewertung unter tatsächlichen Anwendungsbedingungen behalten.

Sensorspezifische Produktionsbasis

Das endgültige Paket würde freigegebene Geometrie, zulässigen Gehäusekontakt, Sensorvarianten, Boden- und Montagereferenzen, Halteanordnung, Materialnachweise, Endzustand, Inspektion und Verpackung enthalten. Genehmigte Prototypenänderungen würden vor der erneuten Herstellung zu kontrollierten Überarbeitungen werden. Änderungen an Gehäuse, Stecker, Beschriftung, Sockel oder Reinigung würden eine Überprüfung auslösen, selbst wenn der Blockumriss unverändert erscheint. Dieser repräsentative Arbeitsablauf definiert ein rückverfolgbares CNC-Polymerprojekt, ohne die Kundenhistorie, erreichte Toleranzen oder Kalibrierungsergebnisse zu erfinden und ohne eine maßlich akzeptierte Unterstützung mit einer universell qualifizierten medizinischen Sensormontage, elektrischen Isolierung oder einem validierten Messsystem zu verwechseln.

Beispielhafte Schutzverpackung; keine sterile Lieferung: POM-C-V-Auflage für medizinische Sensoren: repräsentatives CNC-Beispiel
Beispielhafte Schutzverpackung; keine sterile Lieferung: POM-C-V-Auflage für medizinische Sensoren: repräsentatives CNC-Beispiel

Technischer Herstellerhinweis: www.ensingerplastics.com.

FAQ

Wurde diese Sensorauflage tatsächlich an einen Kunden geliefert?

Nein. Es handelt sich um einen repräsentativen vorgeschlagenen Bearbeitungsarbeitsablauf mit anschaulichen Bildern. Es werden keine gelieferte Bestellung, keine hergestellte Probe oder kein gemessenes Sensorergebnis beschrieben. Für ein reales Projekt sind genehmigte Dokumente, Qualitäts- und Produktionsnachweise, tatsächliche Maßaufzeichnungen und alle separat erforderlichen Anwendungsbewertungen erforderlich.

Ist ein Sensor oder eine Haltebaugruppe im Lieferumfang enthalten?

Nein. Die Abbildung betrifft den isolierten POM-C-Block. Sensorgehäuse, Sockel, Befestigungselemente, Axialanschläge und Halteteile gehören zu den gesondert gekennzeichneten Montageunterlagen. Ihre Funktion und Eignung lassen sich nicht aus einer V-Nut oder zwei Befestigungslöchern ableiten.

Zeigt das Beispiel die Genauigkeit der Sensorausrichtung?

Nein. Hier liegt weder ein tatsächlicher Gerätetest noch ein gemessenes Sensorausrichtungsergebnis vor. Bauteilabmessungen und ein günstiger statischer Sitz bestimmen nicht die Kalibrierung, Messgenauigkeit, das Schwingungsverhalten oder die Retention. Das gesamte eigentliche Instrument bedarf einer gesondert definierten Bewertung und Evidenz.

Können die V-Flächen geschliffen werden, damit sie zu einem Gehäuse passen?

Nicht als undokumentierter Ersatz für genehmigte Geometrie. Winkel, Nutzkontakt, Nutgrundspiel und Höhenverhältnisse erfordern eine kontrollierte Definition. Jede Änderung erfordert eine Genehmigung, überarbeitete Dokumente und eine entsprechende Prüfung, anstatt dass ein handgeschliffener Block zum nächsten Produktionsmaster wird.

Beweist die schwarze Oberfläche die Reinigungs- oder elektrische Leistung?

Nein. Eine sauber aussehende Komponente und eine mechanische Schutzverpackung weisen nicht auf elektrische Isolierung, validierte Reinigung, Desinfektionsmittelverträglichkeit oder Sterilität hin. Der genaue Grad, die fertige Geometrie und die reale Umgebung erfordern eigene vereinbarte Anforderungen und unterstützende Nachweise, wenn solche Eigenschaften benötigt werden.

Was würde eine andere Bestellung überprüfen?

Überprüfen Sie das genaue Sensorgehäuse, Kontaktband, Etiketten, Anschlüsse, V-Geometrie, Nutgrund, Montagebasis, Halterung, Polymerqualität und Endprozess. Integrieren Sie autorisierte Änderungen in kontrollierte Revisionen, nicht in einen manuell geänderten Prototyp oder in die Kalibrierungs- und Leistungsannahmen eines anderen Instruments.
