Repräsentativer vorgeschlagener Positionierschuh

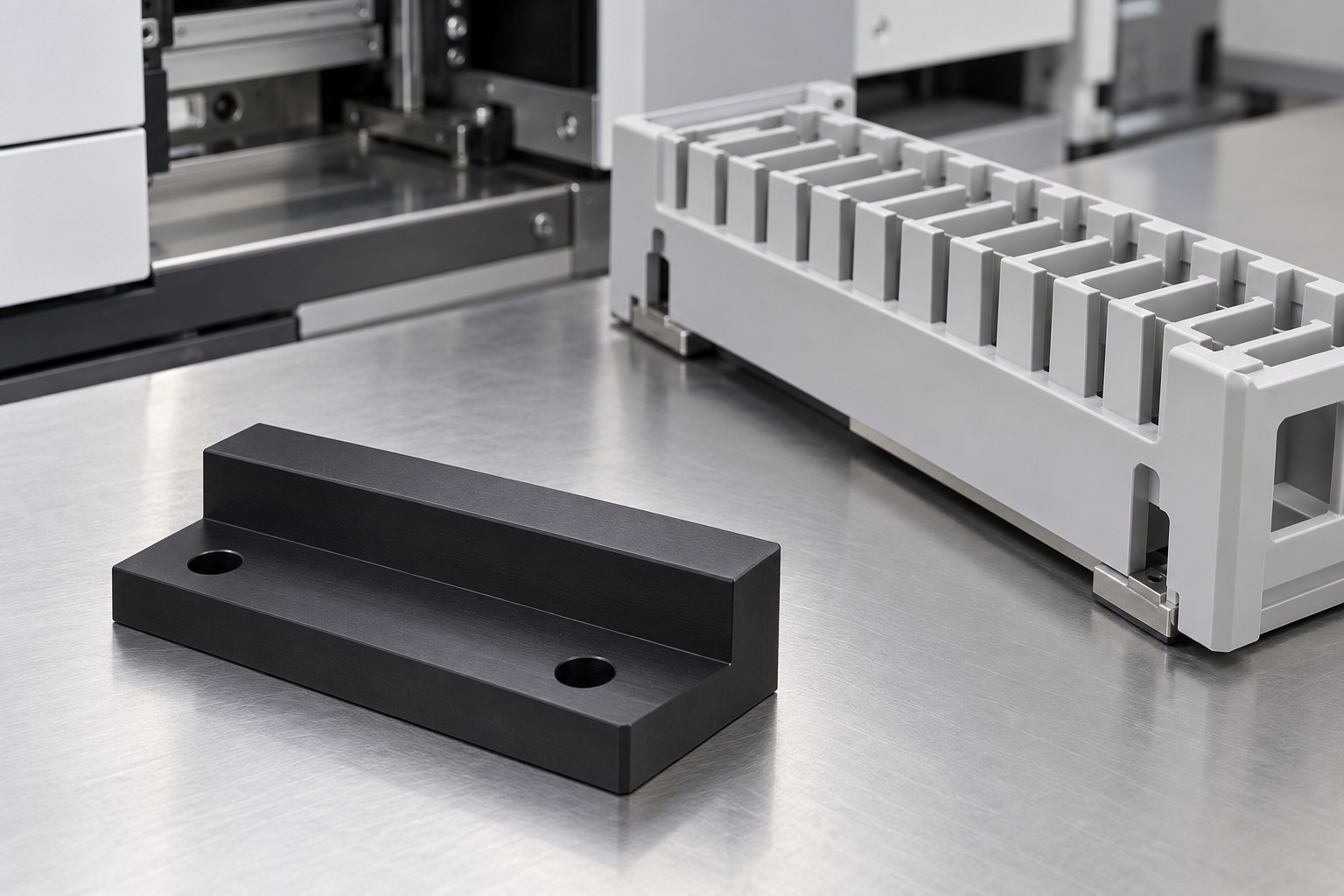

Dieses Beispiel beschreibt einen vorgeschlagenen schwarzen POM-Positionierschuh für einen geräteseitigen Probenträger im medizinischen Labor. Der niedrige rechteckige Stufenblock hat eine breite Basis, einen erhöhten hinteren Kontaktbereich und zwei Montagebohrungen auf einer unteren Leiste. Der freigegebene Träger und die Einbauunterlagen würden Auflage- und Positionierfunktionen definieren. Es handelt sich um einen repräsentativen CNC-Fertigungsablauf, nicht um eine tatsächliche Kundenlieferung oder ein Messergebnis. Für das dargestellte Polymerbauteil werden weder erreichte Toleranzen, Positioniergenauigkeit, Verschleißlebensdauer, Probenintegrität, Sterilstatus, medizinische Zertifizierung noch Gerätesicherheit als nachgewiesene Ergebnisse beansprucht.
Definierter Träger und Kontaktplan
Der vorgeschlagene Auftrag würde mit kontrollierter Geometrie, genauer Rack-Träger-Identität, Montagestruktur, Kontaktabsicht, Einsteckumschlag und Prüfergebnissen beginnen. Die Überprüfung würde den horizontalen Stützbereich, den seitlichen Kontakt und die Oberflächen unterscheiden, die erforderlich sind, um frei zu bleiben. Fehlende Anforderungen würden vor der Kalkulation und Bearbeitung geklärt. Ein leeres generisches Rack-Beispiel würde nicht die vollständige Schnittstelle definieren. Die Herstellung von Komponenten und optionale Trägervorführungen würden von der unabhängigen Positionierung, Probenhandhabung und Gerätebewertung getrennt bleiben, die dem verantwortlichen Analyseprogramm und seiner tatsächlich installierten Konfiguration zugewiesen sind.
Vorgeschriebene Polymeridentität
In der Materialbestellung würden die tatsächlich zugelassene schwarze POM-Sorte, die Rohmaterialform, der Zustand und die Nachweise angegeben. Die Chargenidentität bleibt bei den geschnittenen Rohlingen durch Fräsen, Endbearbeitung und Versand erhalten. Ein ähnlich aussehender Kunststoffrest würde nicht automatisch als gleichwertig anerkannt. Der Lieferant prüft die Bearbeitungszugabe und die Basisauflage, bevor er die Route auswählt. Ersatzstoffe bedürfen vor der Verwendung einer Genehmigung. Die Eigenschaften des Rohmaterials würden nicht zu gemessenen Verschleiß- oder Reinigungsergebnissen für den fertigen Schuh führen, und die Materialidentität allein würde nicht jeden Trägerkontakt oder jede medizinische Labordienstumgebung qualifizieren.
Basis- und Montagebezüge
Bei den ersten Arbeiten würden die zugelassenen Basiskontakte und Lokalisierungsreferenzen festgelegt, die zur Zuordnung der erhöhten Stufe und der Montagelöcher verwendet würden. Eine breite Werkstückspannung würde diese Beziehungen bewahren, ohne den Block gewaltsam abzuflachen. Absplitterungen auf den Oberflächen der Vorrichtungen würden vor dem Setup-Transfer kontrolliert. Der Lieferant würde überlegen, wie sich die Materialentfernung auf die Stütze auswirkt, und die Verwendung einer unbearbeiteten Rohkante als unbeabsichtigten Bezug vermeiden. Zwischenkontrollen könnten die Route bestätigen, aber bei der endgültigen Abnahme würde sich der Schuh nach der Herstellung und etwaigen erforderlichen Konditionierung im vereinbarten Mess- und Stützzustand befinden.
Freigegebene Stufenkontakte bearbeiten
Die Stufenhöhe, die seitliche Kontaktposition, die Nutzlänge und die Übergänge richten sich nach der genehmigten Zeichnung und den Trägerinformationen. Der Werkzeugzugang und die Innenradien würden vor der Produktion überprüft, damit ein praktischer Fräser nicht zu einem unerwarteten Kontakt führt. Eine vorgeschlagene Entlastung müsste einer Entwurfsgenehmigung bedürfen, wenn sie die kontrollierte Geometrie ändert. Der Lieferant kratzte nicht an der Seitenfläche, bis ein nicht identifiziertes Rack problemlos eingesetzt werden konnte. Autorisierte Änderungen würden in kontrollierte Herstellungs- und Prüfdokumente eingehen. Die akzeptierte Komponente würde sich von Annahmen über die Wiederholbarkeit der Positionierung oder die Probenhandhabungsleistung des Analysators unterscheiden.
Montage und Einführgeometrie
Die beiden Löcher und ihre Aufnahmebereiche würden im vereinbarten Verhältnis zur Kontaktstufe und zum Sockel hergestellt. Der Anfahrtsweg des Trägers und die verfügbaren Befestigungswerkzeuge würden zusammen mit der Montagestruktur überprüft. Der Lieferant würde keine Schlitze, Ersatzschrauben oder zusätzlichen Kleber einbringen, um eine nicht spezifizierte Installation zu korrigieren. Modell- und Zeichnungskonflikte würden vor Produktionsentscheidungen geklärt. Jede akzeptierte Änderung würde dokumentiert, sodass spätere Chargen nicht von der Handanpassung eines bestimmten Bedieners, der Anzugsvorliebe oder einem Trägermuster abhingen, das von der genehmigten Konfiguration abweicht.
Nutzkontakte beim Nachbearbeiten erhalten
Beim Endbearbeitungsvorgang werden Stufenübergänge, Lochausgänge und Außengrenzen auf anhaftendes Material oder unerwünschte scharfe Kanten untersucht. Durch das Entfernen würden Kontakthöhe, -länge und -position erhalten bleiben, anstatt alle Merkmale wahllos abzurunden. Durch unkontrolliertes Schaben, Polieren, thermisches Glätten oder Lösungsmittelbehandlung würden Werkzeugspuren nicht verdeckt oder eine vorteilhafte Darstellung erzielt. Die Reinigung erfolgt nach dem erworbenen Umfang. Eine glatte schwarze Oberfläche würde keinen Grenzwert für die Partikelerzeugung, keine validierte Desinfektion, keine sterile Lieferung oder kein gemessenes Verschleißergebnis begründen, und die Markierungen würden in zugelassenen Bereichen abseits von Funktionskontakten verbleiben.
Unbelasteten Messzustand vereinbaren
Der Maßplan würde die Basisauflage, funktionale Referenzen, Messkraft und alle erforderlichen Konditionierungen für das ausgewählte Polymer definieren. Die Methoden würden sich mit der Stufe, den Kontaktflächen, der Basis und den Montagebeziehungen befassen und nicht nur mit der Gesamtgröße und den Lochdurchmessern. freien Zustandliche Anforderungen würden nicht durch übermäßige Haltekraft ersetzt. Eine installierte Carrier-Prüfung hätte gesondert vereinbarte Ausgestaltung und Bedeutung. Unzugängliche oder mehrdeutige Merkmale würden vor der Produktion geklärt, sodass ein erfolgreiches Einfügen nicht stillschweigend eine kontrollierte Abmessung ersetzt oder ein bestimmtes Rackmuster in eine universelle Prüflehre verwandelt.
Rückverfolgbare Erstmusterunterlagen
Der vorgeschlagene Bericht würde die Zeichnungsrevision, die Polymercharge und die nummerierten Merkmale mit den vereinbarten Inspektionsmethoden und Auflagebedingungen verknüpfen. Es werden keine numerischen Ergebnisse bereitgestellt, da für diesen repräsentativen Fall keine hergestellten Proben oder Messaufzeichnungen vorliegen. Material- und Maßnachweise würden die Akzeptanz nur innerhalb des Umfangs der gekauften Komponenten unterstützen. Es würde keine Genauigkeit der Rackpositionierung, Probenidentifizierung, Kontaminationskontrolle, Langzeitverschleiß oder Sicherheit der Laborausrüstung belegen. Unklare Kontakte würden vor der Produktion geklärt und nicht als akzeptiert behandelt, weil während einer informellen Demonstration scheinbar ein leerer Transportbehälter an Ort und Stelle stand.
Optionaler Träger-Passversuch
Ein vereinbarter Versuch könnte Einsetzen, Auflagekontakte, Entnahme und festgelegte Freiräume mit identifizierten Träger- und Geräterevisionen prüfen. Die Einbaubedingungen würden dokumentiert. Unerwarteter Kontakt wäre vor einer Änderung von Schuh oder Träger zu klären. Ein erfolgreicher handbetätigter Versuch würde weder Positionierwiederholbarkeit, Verschleiß, Reinigung, Probenintegrität noch Gerätesicherheit qualifizieren. Versuchsschuhe blieben rückverfolgbar und von abgenommenen Produktionsteilen unterscheidbar. Ihre Beobachtungen würden weder zu einer informellen Lehre noch zum undokumentierten Ersatz zeichnungsbezogener Abnahme für andere Träger, Montageanordnungen oder Probenhandhabungskonfigurationen.
Kontakte und Versuchsteile geschützt verpacken
Fertige Schuhe würden einzeln gestützt oder getrennt, sodass Stufenkontakte und Basen nicht an benachbarten Komponenten oder losen Teilen reiben könnten. Der Verpackungsdruck würde den Block nicht verbiegen. Schutzmaterialien würden dem vereinbarten Reinigungsumfang entsprechen, ohne eine sterile Versorgung zu suggerieren. Polymer-, Chargen- und Revisionsidentität würden bei der Lieferung verbleiben. Jeder Demonstrationsträger würde separat identifiziert. Das Empfangspersonal unterscheidet freigegebene Komponenten von Prototypen und ähnlichen Positionierungsblöcken, die für ein anderes Kontaktschema, Montagemuster, eine andere Stufenhöhe oder die Installation medizinischer Laborgeräte vorgesehen sind, bevor sie zusammengebaut oder zu Wartungszwecken verwendet werden.
Trägerspezifische Produktionsbasis
Die vorgeschlagene Aufzeichnung würde Geometrie, genehmigte Trägerinformationen, Bestandsnachweise, Bearbeitungsroute, Kontakt- und Kantenanforderungen, Endzustand, Prüfergebnisse und genehmigte Änderungen speichern. Bei Nachbestellungen würden Trägerkontakte, Einsteckpfad, Montageteile, Polymer und Reinigungsbelastung überprüft, bevor man sich auf frühere Beobachtungen verlässt. Die Dimensionsabnahme würde von der Rack- und Analysatorqualifizierung getrennt bleiben. Dieser repräsentative Fall erklärt, wie ein CNC-Lieferant eine definierte Trägerschnittstelle dokumentieren könnte, ohne eine Kundenlieferung, eine gemessene Prozessfähigkeit, einen Verschleißtest, einen Sterilitätsanspruch, ein Ergebnis der Probenintegrität oder eine medizinische Zertifizierung für eine veranschaulichende schwarze POM-Komponente zu erfinden.
Technischer Herstellerhinweis: www.ensingerplastics.com.
FAQ
Handelt es sich um ein geliefertes oder validiertes Laborortungsgerät?
Nein. Es handelt sich um ein repräsentatives vorgeschlagenes Bearbeitungsbeispiel ohne tatsächliche Lieferung oder gemessenes Muster. Als tatsächliches Ergebnis werden keine erreichten Toleranzen, Positionierungsgenauigkeiten, Verschleißlebensdauer, Sterilstatus, Probenintegritätsergebnisse oder medizinische Zertifizierungen dargestellt.
Was definiert die erhöhte Stufe und den Seitenkontakt?
Die genehmigte Zeichnung, die Trägeridentität, die Montagereferenzen und das Kontaktschema definieren diese Merkmale. Ein generisches leeres Rack, eine nominelle Stufenhöhe oder ein illustratives Foto sollten nicht die tatsächlich installierten Schnittstellen- und Abstandsanforderungen ersetzen.
Kann ein Ersatzgestell eine manuelle Anpassung rechtfertigen?
Nur nach kontrollierter Prüfung und Genehmigung. Eine geänderte Trägergeometrie kann sich auf Kontakte und Einfügung auswirken, daher sollte ein undokumentierter Kratzer oder ein vergrößertes Loch nicht zu einer Produktionsanweisung werden oder auf eine andere Rackkonfiguration übertragen werden.
Was würde eine Erstmusterprüfung ergeben?
Es würde die vereinbarten Komponenteneigenschaften anhand nachvollziehbarer Revisionen, Materialien, Methoden und Auflagebedingungen dokumentieren. Ohne separat definierte Verfahren und Nachweise wären die Positionierungswiederholbarkeit, die Probenintegrität, die Reinigung, der Verschleiß oder die Gerätesicherheit nicht nachweisbar.
Kann eine Carrier-Testversion enthalten sein?
Ja, wenn Träger, Ausstattung, Revisionen, Montage und genaue Kontrollen vereinbart sind. Halten Sie Einfügungs- und Ruhekontaktbeobachtungen von der Positionierung oder Laborprozessqualifizierung getrennt und beheben Sie unerwartete Störungen, bevor Sie Geometrieänderungen zulassen.
Was sollte vor einer weiteren Bestellung überprüft werden?
Überprüfen Sie die Identität des Trägers, die Kontaktflächen, die Stufenhöhe, den Einschubbereich, die Montage, das Polymer und den Reinigungsumfang. Behalten Sie autorisierte Revisionen bei, anstatt einen manuell angepassten Locator neu zu erstellen oder Beobachtungen aus einer anderen Labor-Rack-Anordnung automatisch wiederzuverwenden.
