Repräsentativer vorgeschlagener Schaltfahnenhalter

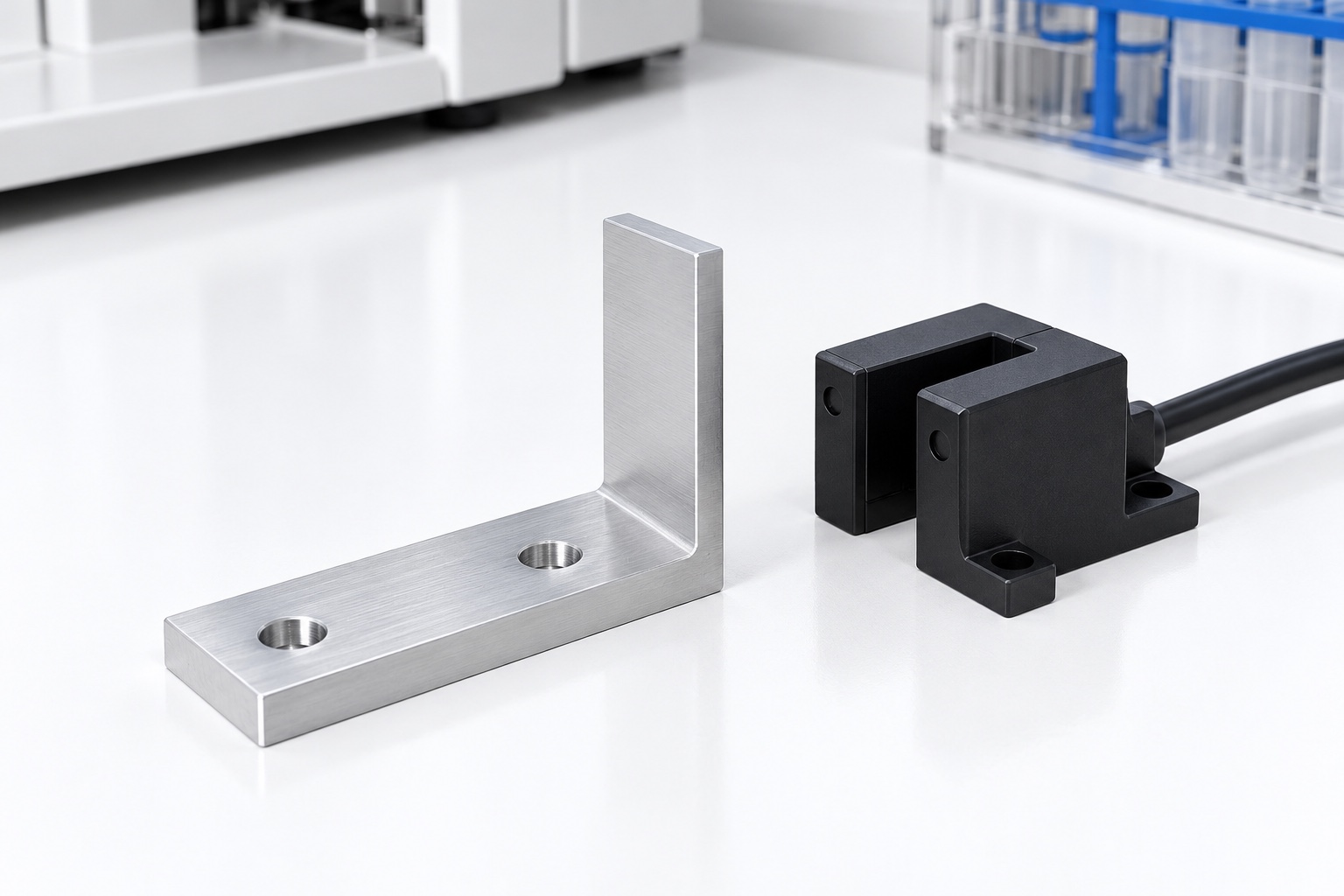

In diesem Beispiel wird eine vorgeschlagene einteilige Halterung aus 6061-Aluminium für einen medizinischen Analysewagen betrachtet. Es verfügt über einen rechteckigen Montagefuß mit zwei Durchgangslöchern und einen aufrechten, massiven Flügel an einem Ende. Der Flügel ist als Ziel für einen separat spezifizierten Schlitzsensor gedacht. Hierbei handelt es sich um einen repräsentativen Fertigungsablauf, nicht um eine Kundenlieferung oder ein gemessenes Produktionsergebnis. Bilder veranschaulichen Geometrie. Für die vorgeschlagene Komponente wird keine erreichte Toleranz, Schaltwiederholbarkeit, zertifizierte Sicherheitsfunktion, Gerätezulassung oder validierte optische Leistung beansprucht.
Definierte Einbaukonfiguration
Der vorgeschlagene Auftrag würde mit dem kontrollierten Modell und der Zeichnung, der genehmigten Sensoridentität, den Schlittenkontakten, der Eintrittsrichtung und dem Bewegungsbereich beginnen. Bei der Überprüfung würde man zwischen Erfassungskanten und Montagefreiflächen unterscheiden und feststellen, wo die Öffnung den Flügel kreuzt. Fehlende Einbauvoraussetzungen würden vor der Fertigung geklärt. Eine lose Sensorprobe würde nicht alle Zielanforderungen ermitteln. Der erworbene Umfang würde die Bearbeitung und Maßabnahme von jeder optionalen mechanischen Demonstration und von elektrischen oder Steuerungssystembewertungen trennen, die dem verantwortlichen Ausrüstungsprogramm zugewiesen sind.
Identität und Zustand des Aluminiums
In der Materialbestellung würden der genehmigte 6061-Zustand, die Rohmaterialform und die Dokumentation angegeben. Die Chargenidentität bleibt während der Bearbeitung, der Endbearbeitung und dem Versand mit den Rohlingen verbunden. Ähnlich aussehende Aluminiumreste würden nicht automatisch als Ersatz gelten. Der Lieferant prüft die Bearbeitungszugabe und die Vorrichtungsauflage, bevor er die Route auswählt. Für jede Ersetzung ist eine Genehmigung erforderlich. Materialnachweise würden den Umfang der gekauften Komponente stützen, aber nicht die Reaktion des Sensors, das Verhalten gegenüber Umgebungseinflüssen oder die Gerätesicherheit belegen, und die abgebildete blanke Oberfläche würde keine nicht genehmigte Endbehandlung vorschreiben.
Bezüge des Montagefußes
Bei den ersten Vorgängen würden die freigegebenen Fußkontakte und Positionierungsreferenzen erstellt, die zur Zuordnung der beiden Löcher zum aufrechten Flügel dienen. Durch die Arbeitshaltung würden diese Beziehungen erhalten bleiben, ohne dass sich die Basis verbiegt oder die Fahne in eine künstliche Prüfposition drückt. Die Gerätekontakte würden vor dem Transfer gereinigt. Eine praktische Schaftkante würde einen funktionalen Bezug nicht stillschweigend ersetzen. Zwischenmessungen könnten die Route bestätigen, aber die endgültige Abnahme würde den vereinbarten Komponentenzustand zugrunde legen und sich nicht auf die Abmessungen verlassen, die nur bei Anwendung einer erheblichen Haltekraft aufgezeichnet wurden.
Kontrollierte Fahne und Schaltkanten
Die Flügeldicke, -höhe, -ausrichtung und die Positionen der Schaltkanten würden der genehmigten Geometrie folgen. Die Bearbeitungssequenz würde die verringerte Unterstützung des aufrechten Elements erklären, da das umgebende Material entfernt wurde. Der Zugang zum Fräser und zur Innenecke würde vor der Produktion überprüft. Eine Radiusänderung oder ein zusätzliches Verstärkungsmerkmal müsste genehmigt werden, wenn dadurch die freigegebene Geometrie geändert würde. Der Lieferant würde die Fahne nicht einreichen, um eine erfolgreiche Schaltdemonstration zu erhalten. Akzeptierte Änderungen würden in kontrollierte Fertigungs- und Prüfdokumente einfließen, bevor sie in die Produktion übertragen werden.
Bohrungen und Montagezugang
Die Befestigungslöcher würden im vereinbarten Verhältnis zu Fuß und Flügel hergestellt und nicht an einer unfertigen Außenecke angebracht. Ihre Clearance-Funktion würde sich von jeder separaten Ortungsschnittstelle unterscheiden. Der Zugang zu den Befestigungselementen, der Sitz und der Abstand zum benachbarten Sensor würden gemeinsam überprüft. Der Lieferant würde ohne Genehmigung keine Schlitze, Senkungen, Unterlegscheiben oder Klebstoffe einbringen. Widersprüchliche Installationsinformationen würden vor dem Schneiden gelöst, sodass die hergestellte Halterung nicht von einem nicht dokumentierten Schraubenaustausch oder einem Bediener abhängt, der das Ziel in Position bringt.
Zielgeometrie beim Nachbearbeiten erhalten
Die Endbearbeitungssequenz würde den Schaufelumfang, den Fußübergang und die Lochausgänge auf anhaftendes Material oder unerwünschte scharfe Kanten untersuchen. Die Entfernung würde den genehmigten Kantendefinitionen folgen und die effektive Grenze des Ziels bewahren. Aggressives Polieren würde nicht verwendet werden, um Verzerrungen zu verbergen oder eine Schaltkante neu zu definieren. Die Reinigung erfolgt nach dem erworbenen Umfang. Für jede genehmigte Beschichtung oder andere Endbehandlung wären dokumentierte Abdeckungs- und Inspektionsanforderungen erforderlich. Das Aussehen der Oberfläche wäre kein Anspruch auf quantifizierte Sauberkeit, sterile Lieferung oder getestetes optisches Verhalten in einem vollständigen medizinischen Analysegerät.
Endteil ohne Verbiegen prüfen
Der Plan würde genehmigte Montagereferenzen und geeignete Methoden für Flügelflächen, Sensorkanten, Dicke und Lochbeziehungen verwenden. Der Sondenzugang und die Messkraft würden überprüft, damit die Methode das aufrechte Element nicht bewegt. Der Support und der Endbehandlungszustand würden aufgezeichnet. Die Außengröße allein würde den Zielumschlag nicht bestimmen. Unzugängliche oder mehrdeutige Anforderungen würden vor der Produktion geklärt und nicht durch eine praktische Höhenmessung oder einen Sensor ersetzt, der während einer locker kontrollierten Tischdemonstration einmal umschaltet.
Nachweise ohne erfundene Messwerte
Ein vorgeschlagener erster Teilbericht würde Zeichnungsrevision, Materiallos und nummerierte Merkmale mit vereinbarten Prüfmethoden verknüpfen. Es werden keine numerischen Ergebnisse bereitgestellt, da für dieses Beispiel keine hergestellten Proben oder Messaufzeichnungen vorliegen. Der Bericht würde die Komponentenabnahme innerhalb des vereinbarten Umfangs unterstützen, nicht jedoch Positionierungsgenauigkeit, Schaltwiederholbarkeit, elektronische Zeitsteuerung oder Gerätesicherheit nachweisen. Nicht konforme Geometrie würde weiterhin ein dokumentiertes Problem bleiben. Ein Muster, das zusammengebaut werden könnte, würde nicht das Weglassen einer bestimmten Zielkante, eines Lochmusters oder einer Endzustandsprüfung aus dem akzeptierten Produktionsprotokoll zulassen.
Optionaler mechanischer Passversuch
Ein vereinbarter mechanischer Versuch könnte Montage, Schraubenzugang und Freiraum über den festgelegten Bewegungsbereich mit identifizierten Sensor- und Schlittenrevisionen prüfen. Unerwarteter Kontakt würde dokumentiert, bevor Halter oder Einbauanordnung geändert werden. Sensor- und Steuerungsprüfungen blieben separate freigegebene Aufgaben; ein sichtbares Schaltereignis würde nicht den gesamten Mechanismus qualifizieren. Versuchskomponenten blieben rückverfolgbar und von abgenommenen Produktionsteilen unterscheidbar. Genehmigte Änderungen würden in freigegebene Unterlagen eingehen, statt einen handangepassten Halter als informelles Muster für spätere CNC-Chargen oder andere Sensorkonfigurationen zu verwenden.
Aufrechte Fahne geschützt verpacken
Fertige Halterungen werden einzeln abgetrennt und unter dem Montagefuß abgestützt. Die Ablage oder Tasche würde benachbarte Teile und lose Teile von der Fahne und den Sensorkanten fernhalten. Der Verpackungsdruck würde das Ziel nicht verbiegen. Schutzmaterialien würden dem vereinbarten Reinigungsumfang entsprechen, ohne eine sterile Versorgung zu suggerieren. Material-, Behandlungs-, Chargen- und Revisionsidentität würden bei der Sendung verbleiben. Der Empfänger wäre in der Lage, freigegebene Analysatorhalterungen von Prototypen und ähnlichen Zielen zu unterscheiden, die für einen anderen Sensorsteckplatz, eine andere Schlittenschnittstelle oder eine andere Eintrittsrichtung vorgesehen sind.
Kontrollierte Wiederholungsunterlagen
Die vorgeschlagene Basislinie würde Geometrie, genehmigte Sensordokumente, Bestandsnachweise, Fertigungsreihenfolge, Kantendefinitionen, Endbearbeitung, Inspektionsumfang und genehmigte Änderungen beibehalten. Bei einer erneuten Bestellung würden geänderte Sensoren, Aperturen, Verfahrweg, Montagekontakte und Behandlung überprüft, bevor man sich auf frühere Beobachtungen verlässt. Die Komponentenabnahme würde von der Erkennungsqualifizierung getrennt bleiben. Dieser repräsentative Fall erklärt, wie ein CNC-Lieferant ein Analyseziel dokumentieren konnte, ohne einen Kunden, eine erreichte Prozessfähigkeit, ein Schaltergebnis, eine medizinische Zertifizierung oder einen validierten Sicherheitsanspruch für eine beispielhafte Aluminiumhalterung und eine generische Schlitzsensorinstallation zu erfinden.
Technischer Herstellerhinweis: components.omron.com.
FAQ
Handelt es sich um eine tatsächlich gelieferte Sensorhalterung?
Nein. Es handelt sich um ein repräsentatives vorgeschlagenes CNC-Beispiel ohne Kundenlieferung oder gemessenes Muster. Der Artikel erhebt keinen Anspruch auf erreichte Toleranz, Schaltwiederholbarkeit, medizinische Zertifizierung oder Gerätesicherheit für die abgebildete Halterung.
Was definiert die Flügelposition?
Die genehmigte Zeichnung, Montagehinweise, Sensoröffnung und installierte Bewegung definieren die Zielbeziehung. Die Nennhöhe der Halterung oder ein Foto sollten die tatsächlichen Anforderungen an den Schlitten und die Sensorschnittstelle nicht ersetzen.
Kann ein ähnlich aussehender Sensor ersetzt werden?
Nicht automatisch. Schlitzgeometrie, Blendenposition, Montage und Ansprechverhalten können unterschiedlich sein. Das zuständige Geräteteam muss die geänderte Konfiguration genehmigen; Eine formlose Musteranpassung soll keine Kompatibilität herstellen oder zu einer Produktionsanweisung werden.
Was würde die Erstbesichtigung ergeben?
Es würde die vereinbarte Bauteilgeometrie mit nachvollziehbarer Revision, Material, Methode und Endzustand dokumentieren. Ohne separat definierte Auswertungen wäre es nicht möglich, die elektronische Reaktion, die Wiederholbarkeit optischer Schaltvorgänge, das Steuerungsverhalten oder die Sicherheit medizinischer Geräte zu ermitteln.
Kann eine mechanische Vorführung inbegriffen sein?
Ja, wenn Komponenten, Revisionen, Bewegung und genaue Kontrollen vereinbart sind. Halten Sie Abstands- und Sitzbeobachtungen von der Erkennungsvalidierung getrennt und beheben Sie unerwartete Kontakte, bevor Sie eine autorisierte Geometrieänderung vornehmen.
Was sollte vor einer weiteren Charge überprüft werden?
Überprüfen Sie Sensoridentität, Apertur, Bewegung, Montagestapel, Sensorkanten, Material und Endprozess. Behalten Sie kontrollierte Änderungen bei, anstatt eine Kopie einer nicht dokumentierten, von Hand montierten Halterung anzufordern oder die Ergebnisse einer anderen Installation zu übertragen.
