Repräsentative interne Führungskomponente

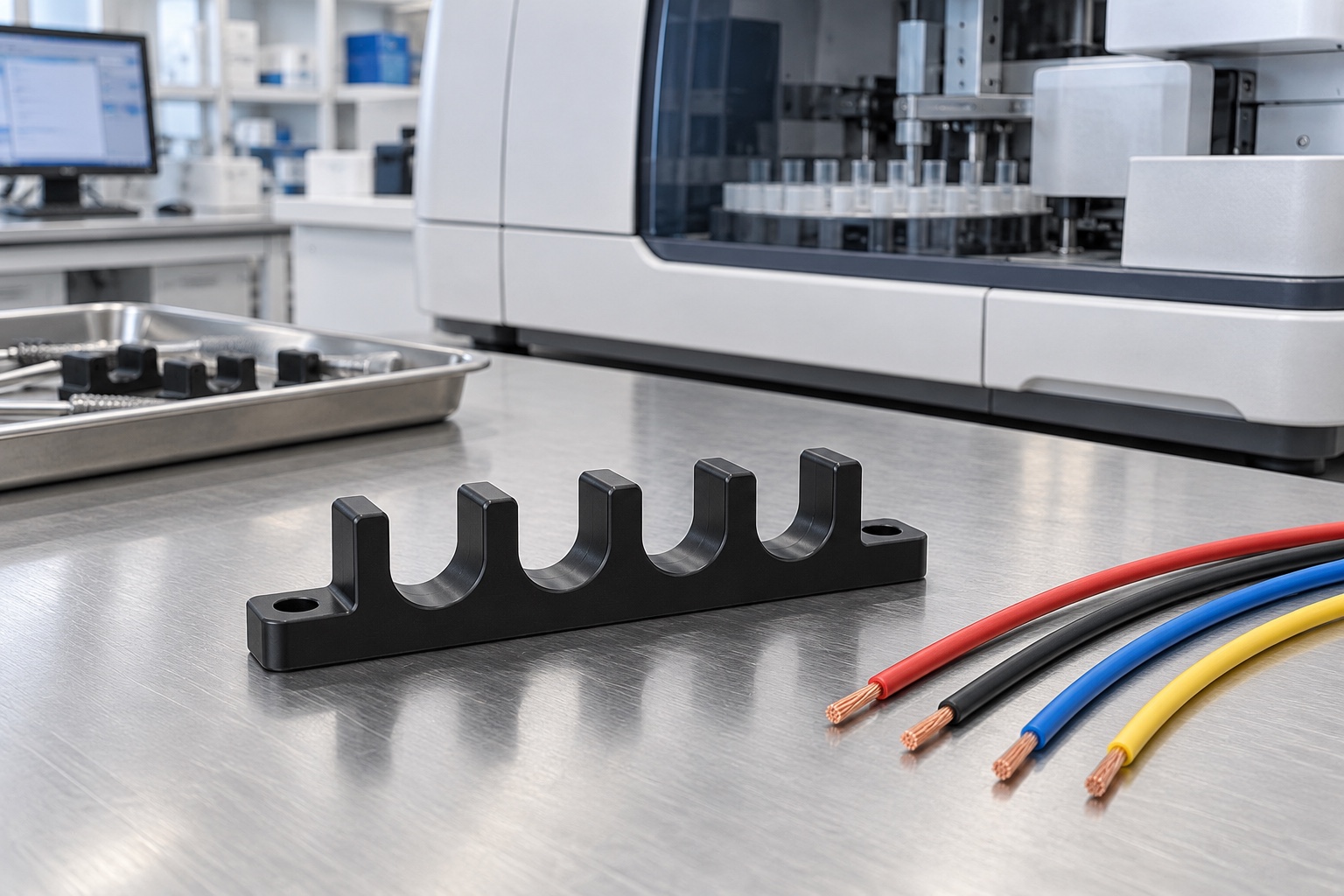

In diesem Beispiel wird ein vorgeschlagener schwarzer POM-Kabelführungskamm mit vier offenen U-förmigen Schlitzen und Befestigungslöchern in den Endlaschen für medizinische Geräte betrachtet. Es veranschaulicht einen möglichen CNC-Arbeitsablauf, nicht ein geliefertes Kundenprojekt, eine bewertete Zugentlastungsvorrichtung oder eine validierte elektrische Sicherheitskomponente. Die Bilder zeigen eher Konzepte als gemessene Ergebnisse oder dokumentierte Produktion. Für die endgültige Geometrie, Materialgüte und Abnahmeanforderungen wären genehmigte Projektdokumente erforderlich. Für diese vorgeschlagene Komponente werden weder Kabellebensdauer, Isolationsklasse, Brandschutzklassifizierung, klinische Eignung, Zertifizierung noch erreichte Toleranzen angegeben.
Verkabelungs- und Montageunterlagen
Der vorgeschlagene Auftrag würde mit dem kontrollierten Komponentenmodell und der Zeichnung, den identifizierten Kabelbaugruppen, der Montageanordnung und den relevanten Routing-Dokumenten beginnen. Die Überprüfung würde zwischen Schlitzkontakt und Abstand unterscheiden und feststellen, ob Steckverbinder durch die Route verlaufen müssen oder Kabel seitlich platziert werden. Das Geräteteam würde die Rolle jeder einzelnen Halte- oder Zugentlastungsfunktion definieren. Fehlende Anforderungen würden vor der Kalkulation und Fertigungsplanung geklärt. Der Kaufumfang würde zwischen dimensionaler Produktion, optionalen Platzierungsversuchen und separaten Bewertungen auf Elektro-, Umwelt- oder Geräteebene unterscheiden, die dem verantwortlichen Programm zugewiesen sind.
Freigegebene POM-Sorte erhalten
In der Materialbestellung würden die genehmigte schwarze POM-Sorte, die Rohmaterialform und die Dokumentation angegeben. Schwarzes Aussehen würde nicht als Beweis für Identität oder Gleichwertigkeit dienen. Chargendatensätze bleiben durch Bearbeitung, Kantenbearbeitung und Verpackung mit geschnittenen Rohlingen verknüpft. Jeder vorgeschlagene Ersatz bedarf vor der Verwendung einer Genehmigung, selbst wenn eine Probe mechanisch ähnlich erscheint. Der Lieferant würde die akzeptierte Materialauswahl beibehalten, ohne eine generische Polymerbezeichnung in eine nicht unterstützte Aussage zu Elektrik, Brandschutz oder Reinigung umzuwandeln. Die Anwendungseignung würde eine separate Designentscheidung bleiben, die auf der tatsächlichen vollständigen Gerätekonfiguration basiert.
Abgestützte Montagebezüge herstellen
Die anfängliche Bearbeitung würde die Montagefläche und die Referenzen festlegen, die zum Auffinden des offenen Schlitzmusters erforderlich sind. Eine breite Unterstützung würde verhindern, dass das Bauteil in eine künstliche Form gezwungen wird. Späne und Polymerreste an den Kontakten der Vorrichtung würden vor der Referenzübertragung kontrolliert. Der Lieferant würde planen, wie das Entfernen von Material zwischen den Zinken deren Halterung verändert, anstatt das Teil nur im eingespannten Zustand zu beurteilen. Zwischenmessungen könnten helfen, den Ablauf zu bestätigen, ersetzen aber nicht die Endabnahme. Das Ziel wäre eine wiederholbare Führung im spezifizierten Zustand und nicht eine einzige Probe, die durch übermäßigen Spanndruck akzeptabel gemacht wird.
Vier vorgegebene Führungsschlitze bearbeiten
Die Schlitze würden relativ zu den genehmigten Montagereferenzen hergestellt. Breite, Tiefe, Position und Bodenprofil richten sich eher nach der Zeichnung als nach der Wahl des Bedieners für ein geeignetes Schneidgerät. Der Werkzeugzugriff und die Übergänge würden vor der Produktion überprüft. Wenn sich ein vorgeschlagener Radius oder eine Aussparung auf den Kabelmantel auswirken würde, wäre eine Genehmigung erforderlich. Der Lieferant würde einen Führungsschlitz nicht ohne weiteres erweitern, um eine nicht genehmigte Drahtprobe aufzunehmen. Eine autorisierte Änderung würde in die kontrollierte Geometrie, relevante Prüfanforderungen und Wiederholungsproduktionsdokumente einfließen, anstatt nur in einem manuell angepassten Prototyp zu überleben.
Befestigungsmerkmale der Endlaschen
Montagelöcher und alle spezifizierten Aussparungen würden der kontrollierten Anordnung der Befestigungselemente folgen. Die Überprüfung würde den Schraubenkopfkontakt, den Zugang für Montagewerkzeuge und den umgebenden Gehäuseabstand umfassen. Der Lieferant würde Unstimmigkeiten zwischen Modell und Zeichnung klären, bevor er Produktionsentscheidungen trifft. Ein Lochdurchmesser allein würde nicht den vollständigen Montagezustand definieren, und in diesem Beispiel wird kein Anzugsdrehmoment vorgeschrieben. Wenn das Gerätedesign eine weitere Haltekomponente umfassen würde, würde deren Schnittstelle separat dokumentiert und nicht aus dem Aussehen des Führungskamms oder einem leicht zugänglichen Montagemuster abgeleitet werden.
Kontaktkanten kontrolliert fertigbearbeiten
Bei der Endbearbeitung würden die offenen Schlitzmündungen, Böden und Eintrittsflächen auf anhaftendes Polymermaterial oder unbeabsichtigte scharfe Übergänge untersucht. Die Entfernung würde innerhalb der genehmigten Geometrie bleiben. Unkontrolliertes Schaben, Glätten mit Hitze oder Lösungsmittelbehandlung würde nicht nur zur Verbesserung des Aussehens oder zur Passung eines Drahtes durchgeführt werden. Markierungen bleiben außerhalb der Funktionskontakte, sofern sie nicht autorisiert sind. Die Reinigung richtet sich nach den angegebenen Material- und Einkaufsanforderungen. Eine optisch ansprechende Oberfläche wäre kein Beweis für die Abriebfestigkeit, den elektrischen Schutz oder einen quantifizierten Reinheitsgrad, und ein beschädigter Kontakt würde als Komponentenproblem behandelt und nicht in der Verpackung versteckt.
Bedingungen für die Maßprüfung
Der Inspektionsplan würde Referenzen, Unterstützungsanordnungen und alle erforderlichen Konditionierungen für die Polymerkomponente enthalten. Eine geeignete Messkraft würde eine Verformung schlanker Zinken vermeiden. Der Lieferant würde vor der Produktion den geeigneten Zugang für das Schlitzprofil und die Montageverhältnisse ermitteln. Ein Gesamtlängenergebnis allein würde die Akzeptanz der vier internen Kabelschnittstellen nicht belegen. Jedes Messgerät oder Musterkabel hätte eine bestimmte Rolle und Akzeptanzbedeutung. Wenn eine Überprüfung des installierten Zustands erforderlich wäre, würde diese getrennt von den Anforderungen im freien Zustand definiert werden, anstatt diese stillschweigend durch eine festsitzende Demonstrationsbaugruppe zu ersetzen.
Rückverfolgbarer Erstmusterbericht
Der Bericht würde die Zeichnungsrevision, das Materiallos und die nummerierten Anforderungen identifizieren. Es würde die spezifizierte Schlitzgeometrie, Kantenbedingungen und Montagebeziehungen unter Verwendung der vereinbarten Methoden und Unterstützungsbedingungen abdecken. Es werden keine numerischen Ergebnisse geliefert, da für dieses repräsentative Beispiel keine hergestellten Muster oder Prüfprotokolle vorliegen. Material- und Maßnachweise würden die Akzeptanz nur im Rahmen des gekauften Komponentenumfangs unterstützen. Ohne die unabhängige Bewertung der tatsächlichen Verkabelungsanordnung und der Betriebsbedingungen durch das verantwortliche Programm könnten weder Haltekraft, elektrische Isolierung, Brandschutz, Kabellebensdauer noch die vollständige Sicherheit medizinischer Geräte ermittelt werden.
Optionaler Kabelverlegeversuch
Ein kontrollierter Versuch könnte die seitliche Platzierung, den Zugang zur Baugruppe und die vereinbarten Abstände anhand genehmigter, identifizierter Kabelbaugruppen überprüfen. Sein Verfahren würde die Kammrevision, Kabelidentitäten, Montageteile und umgebende Halterungen aufzeichnen. Es würde nicht als Elektro- oder Lebensdauerqualifizierung bezeichnet werden. Wenn es zu einem unerwarteten Kontakt mit dem Kabelmantel kam, dokumentierte das Team dies, bevor die Führung geändert wurde. Eine nicht aufgezeichnete, von Hand angepasste Probe würde nicht die Produktionsbasislinie festlegen. Die Ergebnisse eines Kabelsatzes würden nicht automatisch auf eine andere Ummantelung, einen anderen Stecker oder eine andere Installation übertragen, nur weil die offenen Schlitze die gleichen Nennabmessungen beibehalten.
Zinken und Kontaktflächen schützen
Die Verpackung würde die Kämme trennen und verhindern, dass ihre Zinken benachbarte Teile verhaken oder reiben. Stützen würden verhindern, dass die offene Geometrie belastet wird oder Rückstände in den Schlitzen zurückbleiben. Alle gelieferten Kabelmuster bleiben stillschweigend als Testartikel und nicht als genehmigte Produktionsverkabelung gekennzeichnet. Gewöhnliche Schutzbeutel würden keinen Hinweis auf sterile Versorgung oder quantifizierte Sauberkeit geben. Revisions-, Materialqualitäts- und Chargennachweise würden der Lieferung beigefügt, sodass das empfangende Personal die akzeptierte Konfiguration beibehalten und sie von einem Prototyp oder einem optisch ähnlichen Ersatz unterscheiden kann, bevor es mit dem Montageprozess der Ausrüstung beginnt.
Konfiguration der Wiederholungsfertigung erhalten
Das Nachbestellungspaket würde die genehmigte Zeichnungsrevision, den Polymertyp, die Kabelidentitäten, die Verlegungsinformationen, die Montageanordnung, die Prüfmethode und den Verpackungsumfang beibehalten. Autorisierte Prototypenänderungen würden explizit einbezogen. Der Geräteeigentümer überprüft geänderte Kabelkonstruktionen, Abdeckungen oder Betriebsbedingungen, bevor er frühere Beobachtungen wiederverwendet. Dieses repräsentative Beispiel bietet einen strukturierten Kaufrahmen für eine Kabelführung für medizinische Geräte: Definieren Sie Kontakte, bewahren Sie die Materialidentität und überprüfen Sie die vereinbarte Geometrie. Dabei werden Zugentlastung, elektrischer Schutz, Brandverhalten und vollständige Gerätequalifizierung von Ansprüchen getrennt, die nicht allein durch eine bearbeitete Komponente und einen Dimensionsbericht gestützt werden können.
Technischer Herstellerhinweis: www.igus.com.
FAQ
Ist dies eine tatsächlich gelieferte und elektrisch qualifizierte Komponente?
Nein. Es handelt sich um ein repräsentatives Herstellungsbeispiel für eine vorgeschlagene Kabelführung. Es wird kein Anspruch auf tatsächliche Lieferung, Isolationsklasse, Brandschutzklassifizierung, Kabellebensdauer, erreichte Toleranz, Zertifizierung oder vollständige Validierung medizinischer Geräte erhoben, und bei den Bildern handelt es sich um illustrative Konzepte.
Was definiert die vier Führungsschlitze?
Genehmigte Bauteilzeichnungen und Routingdokumente definieren die Geometrie und Referenzen. Kabelaufbau, Steckerummantelung und die Montagereihenfolge müssen identifiziert werden. Ein Beispieldraht oder ein allgemeiner Durchmesser ist keine vollständige Spezifikation der Produktionsschnittstelle.
Was würde der Erstmusterbericht abdecken?
Es würde vereinbarte Führungsschlitz- und Montageanforderungen, Materialnachweise, Referenzen und Inspektionsbedingungen dokumentieren. Es allein würde nicht die Abriebfestigkeit des Kabels, die Haltefestigkeit, die Isolationsintegrität oder die elektrische Sicherheit des gesamten Instruments belegen.
Darf ein Führungsschlitz für einen Prototyp ohne Freigabe erweitert werden?
Nur innerhalb genehmigter Prozess- und Zeichnungsgrenzen. Eine Geometrieänderung erfordert eine Genehmigung, eine kontrollierte Dokumentation und eine entsprechende Prüfung, bevor sie in die Wiederholungsproduktion übergeht, und darf nicht zu einer nicht aufgezeichneten Anpassung werden, die an ein bestimmtes Musterkabel angepasst wird.
Können Kabelverlegeprüfungen vereinbart werden?
Ja, mit identifizierten Kabelkonfektionen, einem definierten Verfahren und expliziten Platzierungs-, Zugangs- oder Abstandskontrollen. Diese Beobachtungen bleiben von der Elektro- und Lebensdauerqualifizierung getrennt, es sei denn, die relevanten Aktivitäten werden unabhängig spezifiziert, genehmigt und dokumentiert.
Was muss bei einer Nachbestellung kontrolliert bleiben?
Bewahren Sie Revision, POM-Qualität, Materialnachweise, Kabelidentitäten, Montage- und Verlegungsanordnung, Inspektionsplan und Verpackungsumfang auf. Überprüfen Sie geänderte Mäntel, Anschlüsse oder Abdeckungen, bevor Sie davon ausgehen, dass frühere Montagebeobachtungen weiterhin für die neue Gerätekonfiguration gelten.
