PEEK-Temperatursensorhalter für Sterilisator: Präzisions-CNC-Fertigungsfall
Beispielhafte Anwendung

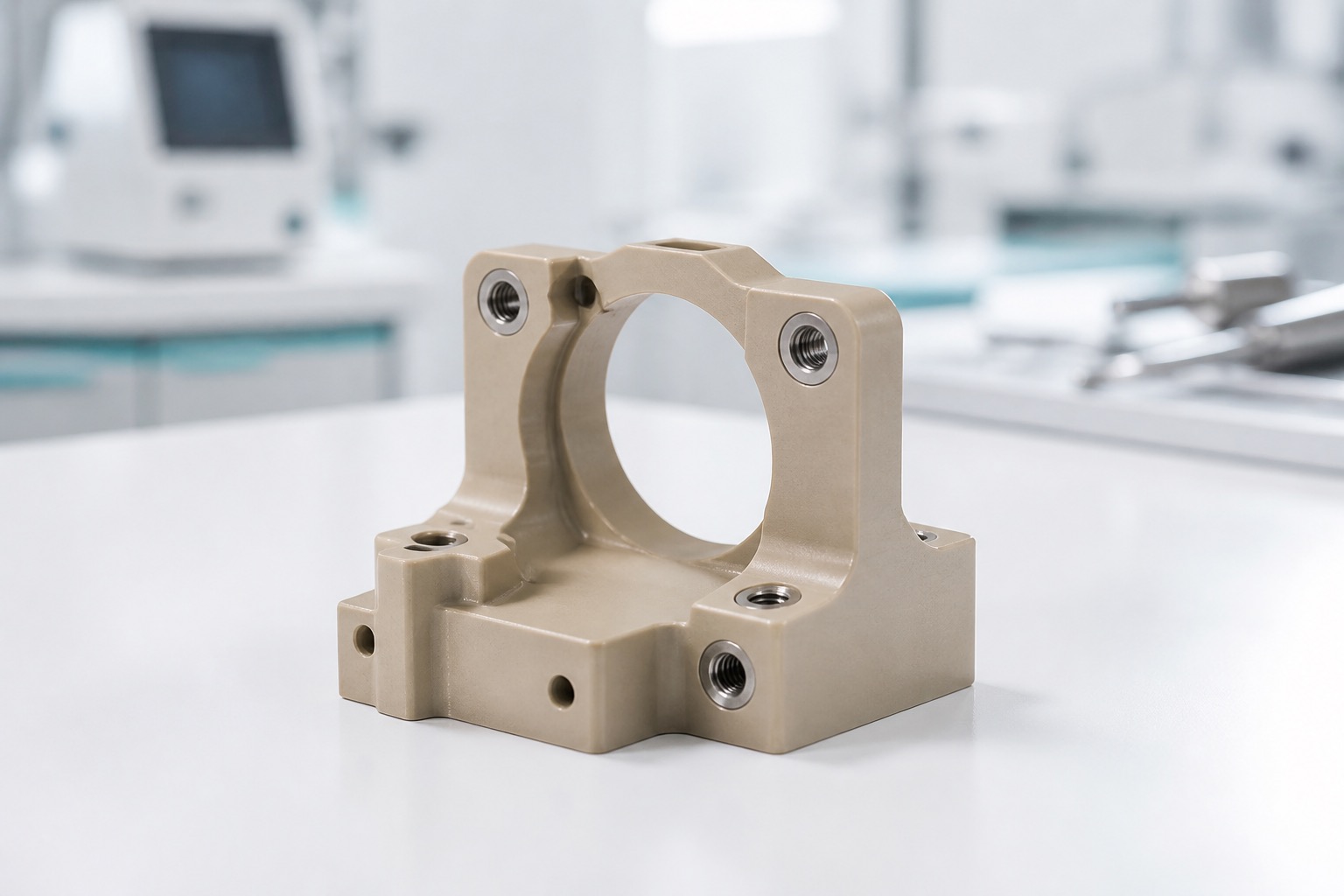

Dieser Fall beschreibt einen PEEK-Halter für Temperatursensor oder Validierungssonde in medizinischer Sterilisationstechnik. Das Teil enthält Sondenbohrung, Montagebohrungen, Drainageentlastungen und Kontaktpads. Es ist ein Fertigungsbeispiel; Zyklusvalidierung liegt beim Hersteller.
Paketprüfung
Das Paket enthält Zeichnung, 3D-Modell, Revision, PEEK-Sorte, Zeugnisse, kritische Merkmale und Reinigung. Geprüft werden Sondenpassung, Wandstärke, Klemmfläche, Drainage, Gewinde oder Einsätze, Entgratzugang und Dampf-, Hitze- oder Chemiebelastung.
Material und Rohling
Zertifizierter PEEK-Rohling erhält Aufmaß für stabile Bearbeitung. Die Charge bleibt rückverfolgbar. Der Prozess vermeidet Überhitzung, weil Wärme Kanten verschmieren und kleine Bohrungen schwer messbar machen kann.

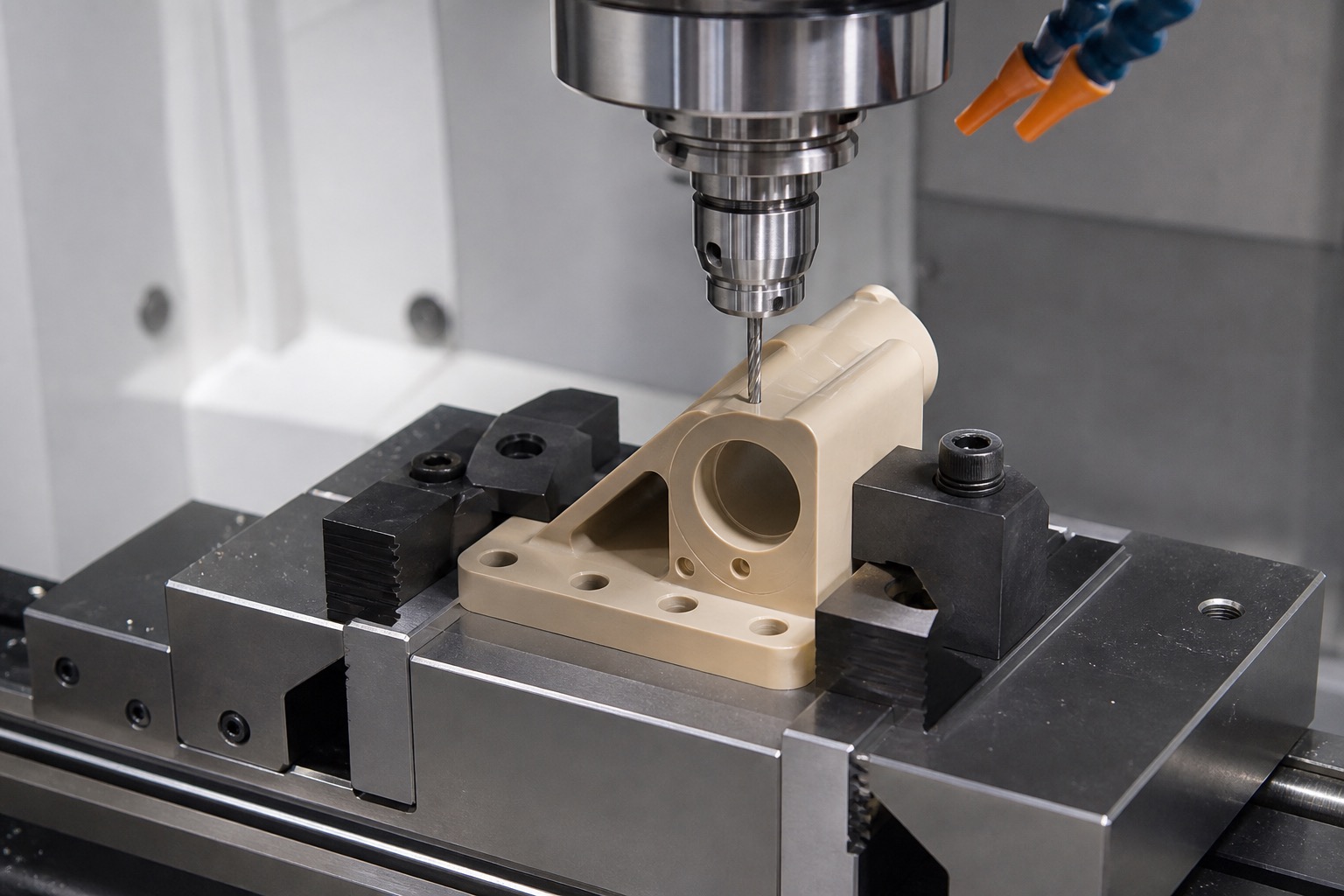

CNC-Folge
Zuerst entstehen stabile Bezüge und Außenprofil. Später werden Sondenbohrung, Montagebohrungen, Schlitze und Pads aus kontrollierten Bezügen beendet. Scharfe Werkzeuge, passende Vorschübe und Spanabfuhr sind für PEEK wichtig.
Sondenbohrung und Kontakt
Die Bohrung hält die Sonde ohne zu viel Spiel oder Kratzen. Kantenbrüche schützen den Sensor und halten die Sitzlänge. Drainageentlastungen werden entgratet, ohne loses Material in der Kammer zu erzeugen.

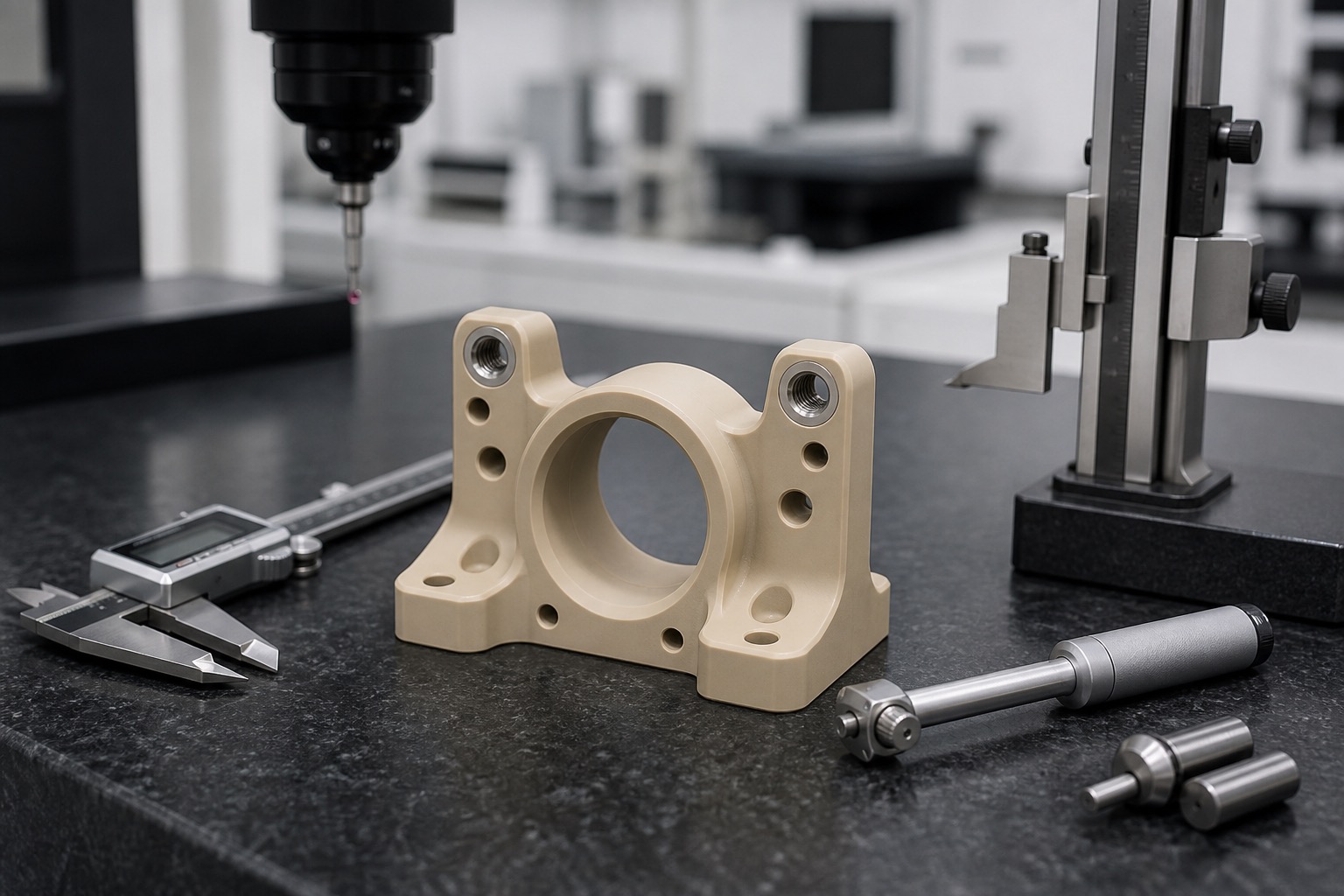

Prüfpaket
Erstmuster können Zeugnis, Sondenbohrung, Montagebohrungen, Schlitzbreite, Pad-Ebenheit, Gratprüfung und Fotos enthalten. Eine kundenseitige Sonde oder Lehre kann als separater Funktionscheck dokumentiert werden.

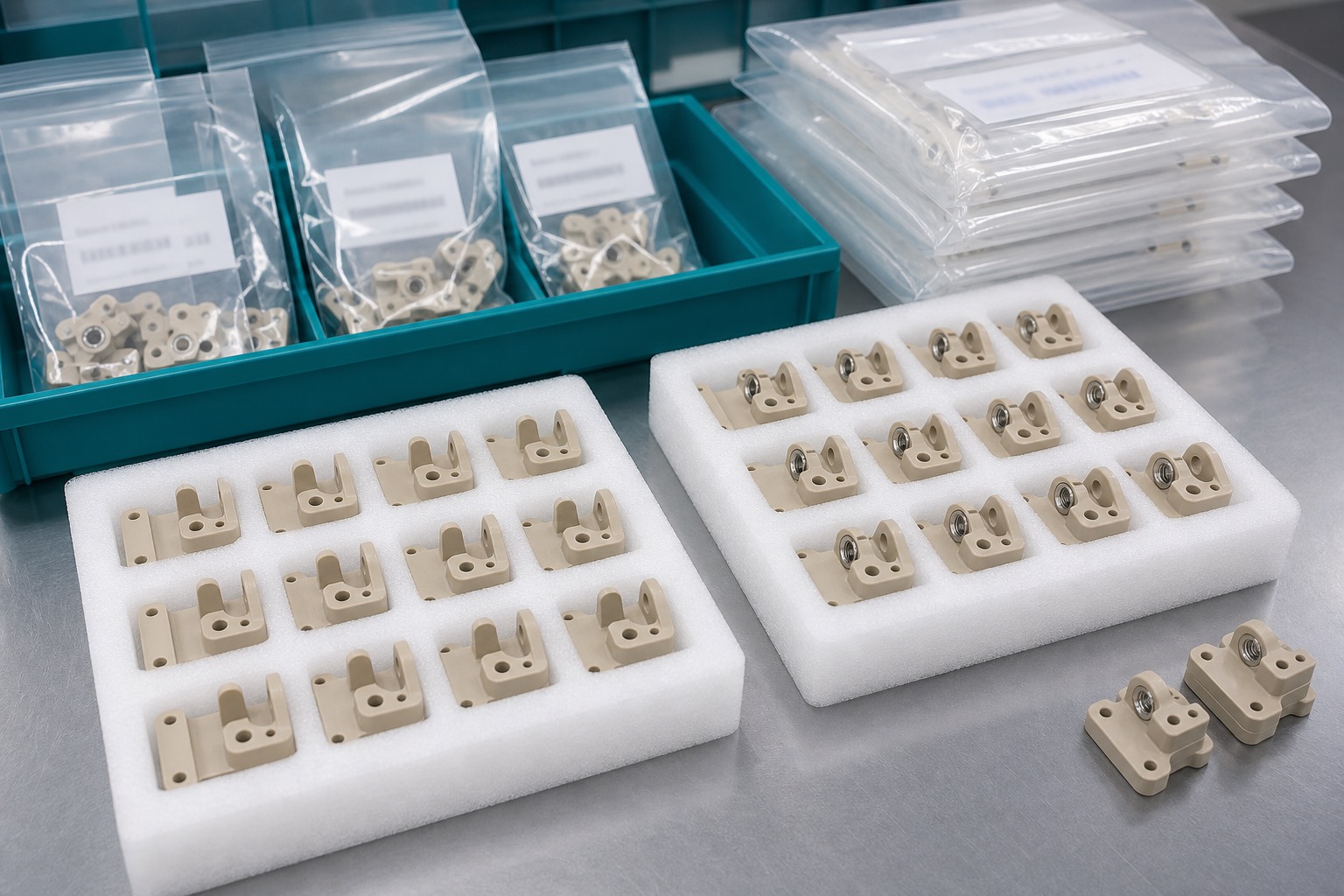

Reinigung und Verpackung
Nach Bearbeitung werden Späne, Kühlschmierstoff, Kunststoffstaub und lose Partikel aus Bohrungen und Schlitzen entfernt. Teile werden getrennt verpackt, damit Sondensitze und Pads nicht reiben. Verpackung ist sauber, aber nicht automatisch steril.
Wiederholfertigung
Für Serien steuern Programm, Vorrichtung, Standzeit, Entgratung, Prüfung, Reinigung und Verpackung den Prozess. Trends bei Bohrung, Lochlage und Pad-Ebenheit zeigen Drift. Änderungen an Sensor, Temperatur oder Chemie lösen Prüfung aus.
Kundenübergabe
Die Übergabe definiert Erstmuster, Menge, Zeugnisse, Prüfformat, Sauberkeit und kundenseitigen Pass- oder Wärmetest. Klare Kriterien verhindern eine unkontrollierte Variable im Sterilisator-Monitoring.
FAQ
Ist dies ein steriles Teil?
Es ist ein sauber bearbeitetes Bauteil; Sterilität erfordert einen separaten validierten Verpackungsprozess.
Warum PEEK?
PEEK bietet Temperatur- und Chemikalienbeständigkeit bei niedriger Masse, wenn die Sorte zur Spezifikation passt.
Was bestimmt die Funktion?
Sondenpassung, Montagebohrungen, Pad-Ebenheit, Drainage und gratfreie Kanten.
Definiert der Halter die Kalibrierung?
Nein. Er unterstützt die Lage; Kalibrierung und Validierung definiert der Hersteller.
Wie wird Sauberkeit gehandhabt?
Späne und Kunststoffstaub aus Bohrungen und Schlitzen entfernen, danach getrennt schützen.
Welche Unterlagen sind möglich?
Zeugnisse, Erstmuster, Maßbericht, Fotos und vereinbarte Passprüfungen.
