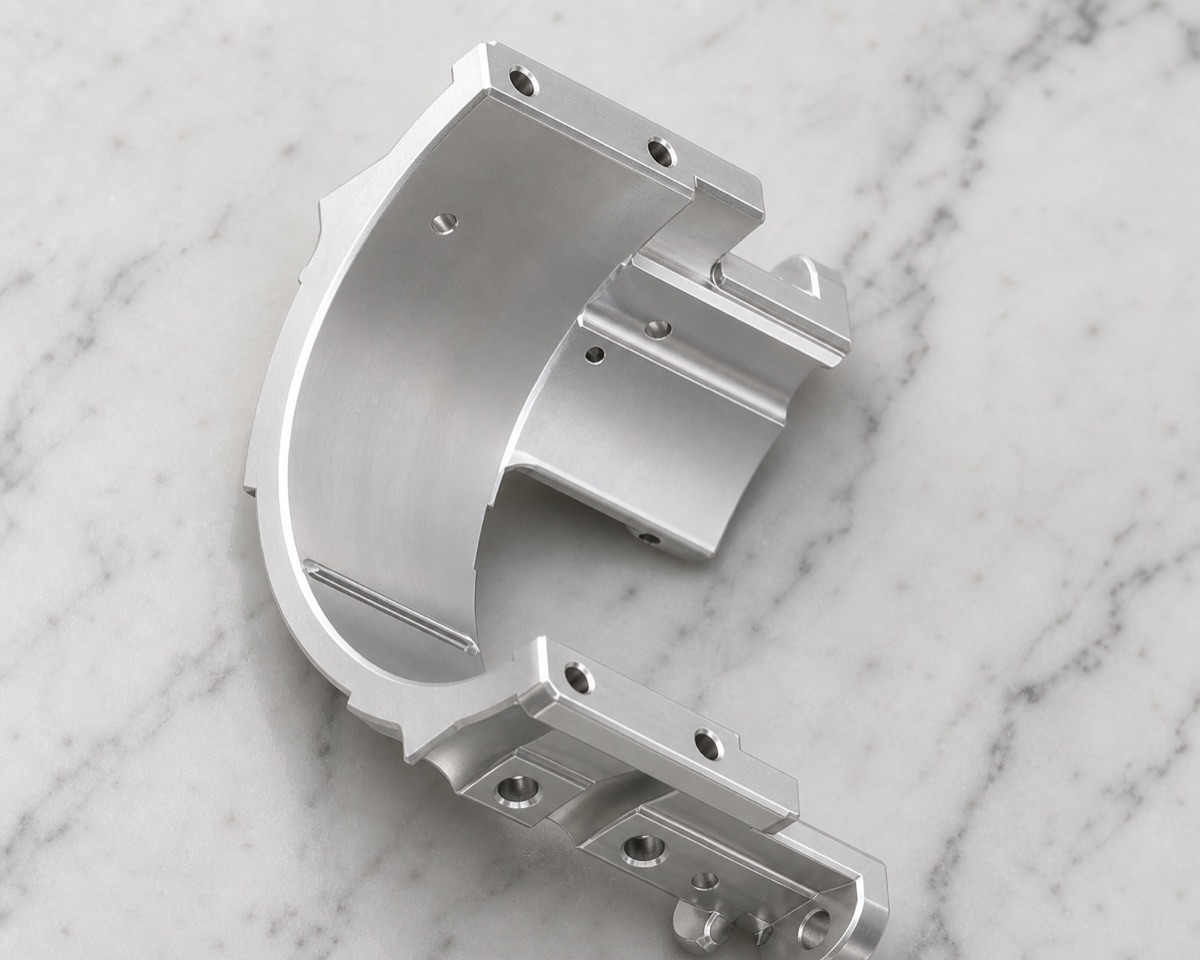

Diese Fallstudie behandelt einen festen Gelenkflansch aus 6061-T6 Aluminium für einen Roboterarm. Es handelt sich nicht um einen einfachen Rundflansch. Das Teil kombiniert Halbringgehäuse, Montageohren, Stufenflächen und Bohrungen in mehreren Richtungen. Die Hauptrisiken liegen daher in Spannung, Profilkontrolle und Beziehung der Bezugsbohrungen.
Projektüberblick
| Branchenszenario | Roboterarm-Gelenkkomponenten und präzise CNC-Strukturteile |
|---|---|
| Material und Oberfläche | 6061-T6 Aluminium; Endoberfläche gemäß Projektanforderung bestätigt |
| Kritische Merkmale | Halbring-Krümmung, Montageohren, Winkelbohrungen, Bezugsbohrungen, Seitenbohrungen und Stufenflächen |
| Fertigungsfokus | Asymmetrisches Spannen, Verzugskontrolle, gekrümmtes Profil, gemeinsamer Bezugsplan und geschützte Lieferung |
Strukturprüfung: empfindlicher als ein Rundflansch
Ein normaler Rundflansch kann oft um einen zentralen Bezug bearbeitet werden. Dieser feste Flansch ist anders: Der Halbringkörper ist offen, die Montageohren sind asymmetrisch, und Stufenflächen sowie Seitenbohrungen erzeugen mehrere Funktionsrichtungen.
In einem Roboterarmgelenk kann dieses Teil zur Aktuatorbefestigung, Gehäuseverbindung oder Freiraumfunktion beitragen. OEMach identifiziert zuerst, welche Bohrungen als Montagebezug dienen und welche gekrümmten Flächen oder Stufen den Kontakt beeinflussen.
Hauptrisiko: offene Struktur, Spannung und Verzug
Die Halbringstruktur reagiert empfindlich auf Spannkraft, besonders nahe den offenen Enden und Montageohren. Zu starke Spannung kann das gekrümmte Profil geringfügig verformen, während zu schwache Spannung beim Fertigbearbeiten von Bohrungen und Stufen Vibration erzeugt.
Bohrungen in mehreren Richtungen erhöhen das Risiko zusätzlich. Bohrungen an Montageohren, Seitenbohrungen und Bohrungen nahe dem gekrümmten Körper müssen einen stabilen Bezugsplan teilen. Sonst können einzelne Bohrungen passen, während die Kontaktflächen bei der Montage ungleich belastet werden.
Fertigungslösung von OEMach
OEMach legt zuerst die Beziehung zwischen Halbring-Krümmung, Hauptmontagefläche und Bezugsbohrungen fest. Beim Schruppen bleibt ausreichend Stützmaterial erhalten, damit der offene Bereich nicht zu früh Steifigkeit verliert.
In der Fertigbearbeitung werden Montageohr-Bohrungen, Stufenflächen, Seitenbohrungen und gekrümmtes Profil gemeinsam kontrolliert. Bei Bedarf reduzieren Prozessstützen, stufenweises Lösen und Nachmessen Restspannung und Spannverzug. Fasen und Kantenreinigung erfassen Innenbogen, Außenbogen und Stufenübergänge.
Prüfschwerpunkte

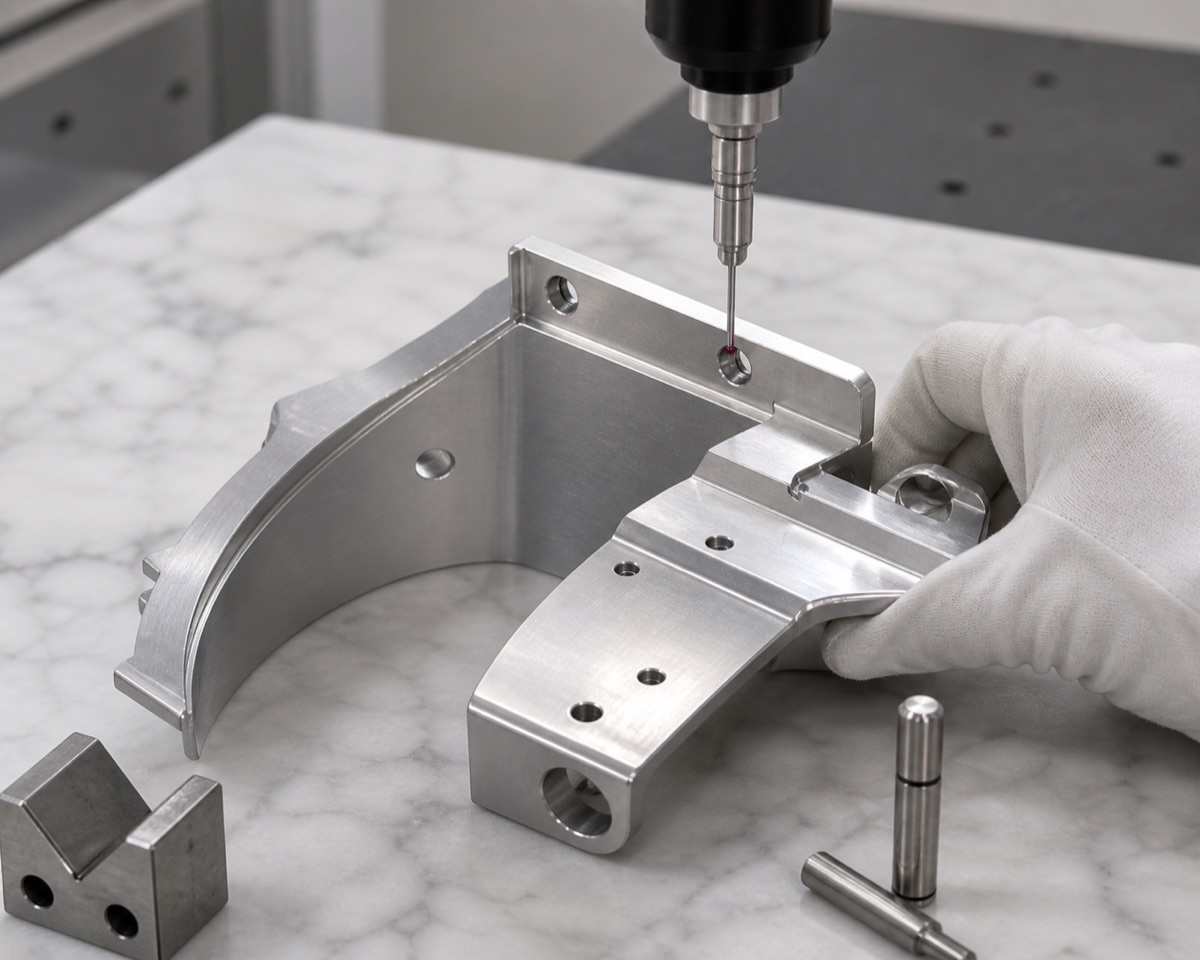

Die Erstteilprüfung sollte Halbringprofil, Montageohr-Bohrungen, Bezugsbohrungen, Stufenflächen, Seitenbohrungen, Winkelbeziehungen, Fasen und Oberflächenzustand umfassen. Bei einem festen Flansch bestimmt die relative Beziehung zwischen gekrümmtem Körper und Bohrsystem die Montagepassung.

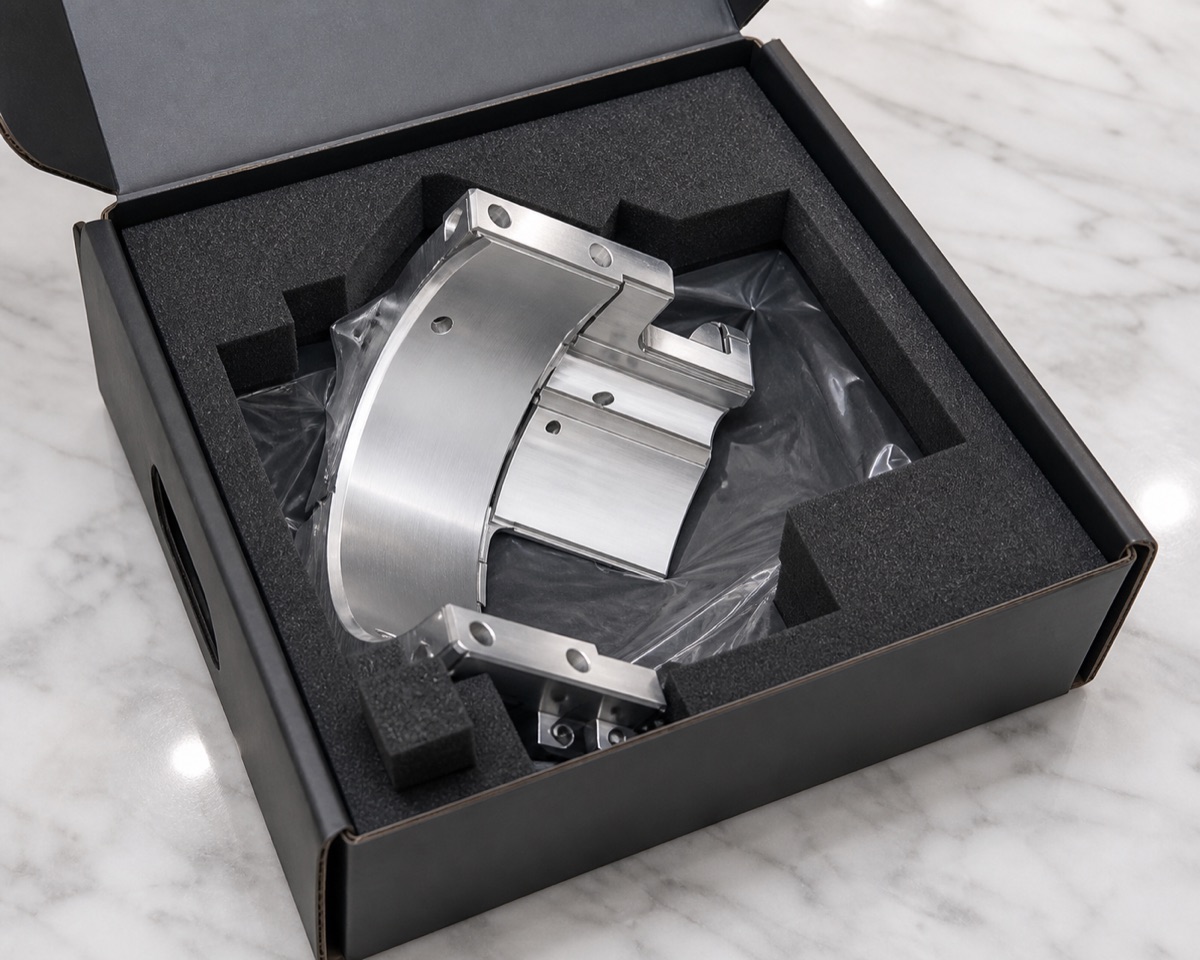

Während der Produktion beobachtet OEMach Verzug im offenen Bereich, den Einfluss von Werkzeugverschleiß auf Bohrungsmündungen und die Bezugswiederholbarkeit nach mehreren Aufspannrichtungen. Vor der Verpackung werden Innenbogen, Bohrungsmündungen und Stufenflächen auf Dellen, Grate und Druckstellen geprüft.
Lieferzeit und Lieferkontrolle
Für einen 6061-T6 Roboterarm-Gelenkflansch wie diesen werden Prototypen häufig mit 6 bis 9 Arbeitstagen bewertet. Kleinserien werden oft mit 9 bis 14 Arbeitstagen geplant. Oberflächenbehandlung, Vollprüfung oder Prüfung mit Montagelehre können den Termin erweitern.
OEMach verwaltet Schruppen, Beobachtung von Spannungsbewegung, Fertigbearbeitung, Nachprüfung und Verpackung als getrennte Prozesspunkte. Bei einem komplexen Flansch entsteht Lieferqualität dadurch, dass Bezugs- und Oberflächenrisiken vor dem Versand abgefangen werden.
Ergebnis der Lieferung
Diese Fallstudie zeigt den technischen Ansatz von OEMach für komplexe Roboterstrukturteile. Der Wert liegt nicht nur in der äußeren Form, sondern in der Steuerung von Spannung, Bohrsystemen, gekrümmten Flächen, Nachprüfung und Verpackung als einer Lieferkette.
FAQ
Worin unterscheidet sich ein Halbringflansch von einem normalen Rundflansch?
Die offene und asymmetrische Struktur macht Spannverzug und Bohrungsbeziehungen in mehreren Richtungen schwieriger kontrollierbar.
Warum sind Bohrungen an den Montageohren wichtig?
Sie beeinflussen direkt die Verriegelungslage des festen Flansches und den Sitz der Kontaktflächen im Gelenk.
Warum Zeit für Nachprüfung beim Prototyp einplanen?
Komplexe Flansche enthalten gekrümmte Flächen, Stufen und Bohrungen in mehreren Richtungen. Nachprüfung reduziert das Montagerisiko.
