CNC-Bearbeitung von Ultraschallsonden-Steckergehäusen: Ausrichtung, Abschirmung, Dichtung und Zugentlastung
Das Gehäuse ist funktional

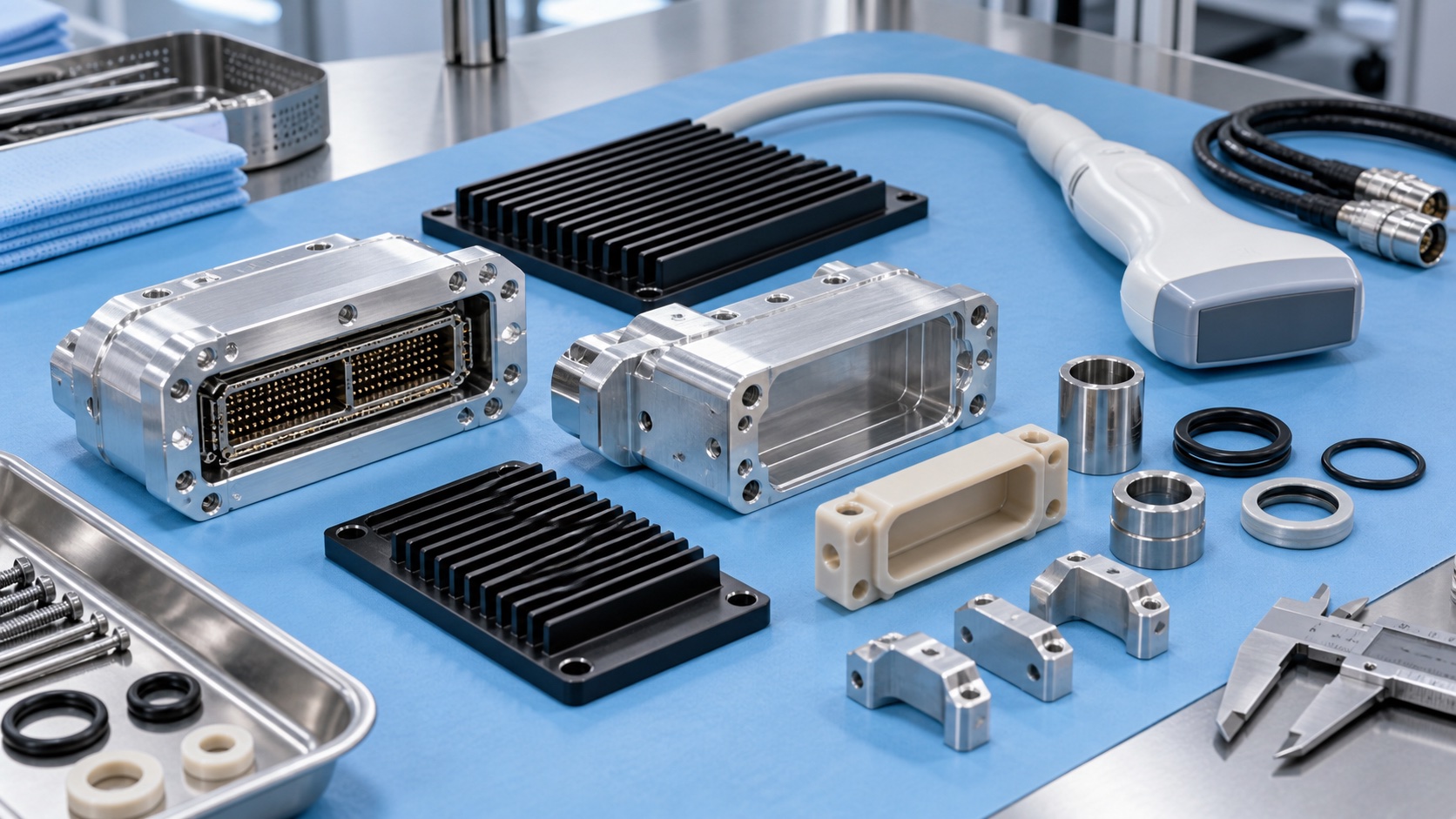

Ein Steckergehäuse einer tragbaren Ultraschallsonde positioniert die elektrische Schnittstelle, trägt Verriegelungskräfte, schützt den Kabelübergang und kann Abschirmung, Dichtung und Wärmeführung unterstützen. Kleine Fehler an Fenster, Riegel oder Dichtung erschweren Montage. Der Fertiger liefert die freigegebene Mechanik; elektrische Sicherheit, Bildqualität, Schutzart und Geräteleistung bleiben beim Hersteller und seiner validierten Montage.
Schnittstellen abbilden
Die Prüfung identifiziert Stecker, Kabel, Tülle, Riegel, Dichtung, Schirmfeder und Halter. Positionierflächen werden von Freiräumen getrennt. Die Zeichnung zeigt Biegerichtung, Steckweg und Bezugsebene. Bei leitfähiger Dichtung oder Feder braucht das Kontaktband definierte Lage und Oberfläche. Modelle oder freigegebene Muster zeigen Kollisionen früh.
Werkstoff und Finish gemeinsam wählen
6061-T6 kann für leichte anodisierte Gehäuse dienen, Edelstahl für verschleißende Einsätze. Auswahl hängt von Festigkeit, Reinigung, elektrischer Verbindung, Korrosion und Optik ab. Anodisieren isoliert; Erdungs- und Schirmzonen können Maskierung oder leitfähiges Finish brauchen. Legierung, Zustand, Finish und Zeugnisse stehen vor Erstbemusterung fest.
Bezüge am Stecken ausrichten
Das System beginnt am Einsatzsitz und nutzt Seiten- und Taktmerkmale für Fenster, Riegel und Außenkontur. Sichtkonturen sind nicht alleiniger Bezug. Dieselben Bezüge bleiben für CNC, CMM und Montagelehre zugänglich. Bilden zwei Schalen die Öffnung, gehören Trennfuge und Schraubenvorspannung in die Toleranzanalyse.
Dünne Wände bearbeiten

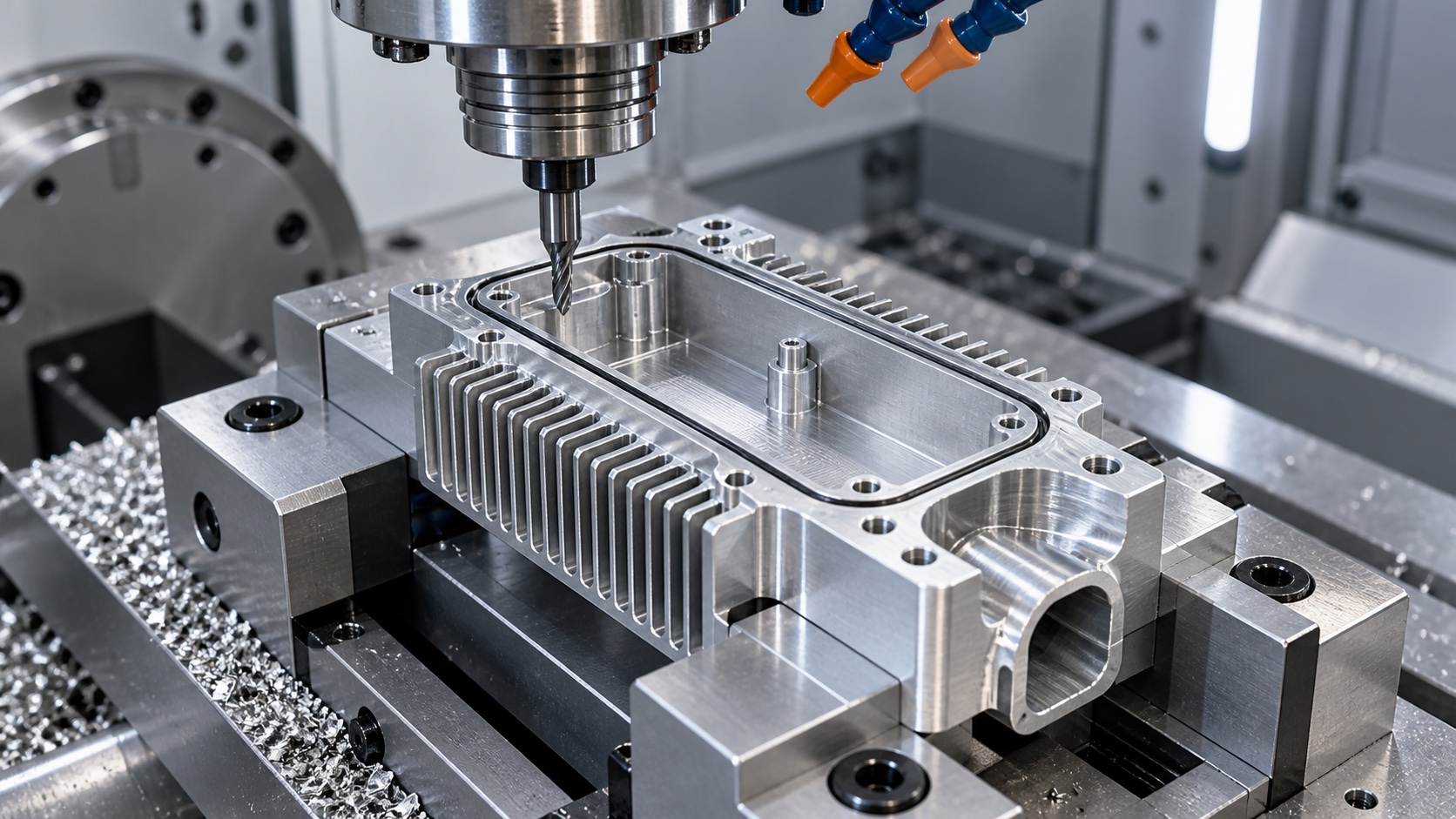

Gehäuse verbinden tiefe Taschen, dünne Wände, Rippen und Gewindedome. Symmetrisches Schruppen lässt Unterstützung an Sitz und Riegel. Vorrichtungen verteilen Kraft auf steife Bereiche und schützen Sicht- und Dichtflächen. Scharfe Werkzeuge mindern Grat. Endschnitt an Sitz, Anschlag und Dichtland folgt nach Hauptzerspanung; gemessen wird entspannt.
Schirm- und Dichtpfad schützen
Abschirmung braucht durchgehenden Kontakt, nicht nur metallische Optik. Zeichnung nennt Masken, Beschichtungsgrenzen und Schraubenflächen. Die Dichtnut hängt von Breite, Tiefe, Radius und Ebenheit ab. Grat, Schichtaufbau oder Fugenstufe unterbrechen beide Pfade. Geometriemessung ersetzt weder EMV- noch Schutzartprüfung am Endgerät.
Zugentlastung bearbeiten
Kabelausgang und Tülle tragen Biege- und Zuglast. Sitz, Verdrehsicherung und Kanten dürfen das Kabel nicht klemmen. Gewinde und Klemmen liegen außerhalb des Kabelraums. Bei Umspritzen oder Kleben werden Haftflächen und beschichtungsfreie Bereiche definiert. Biege- und Zuglebensdauer wird an der montierten Sonde geprüft.
Montagerelevantes prüfen

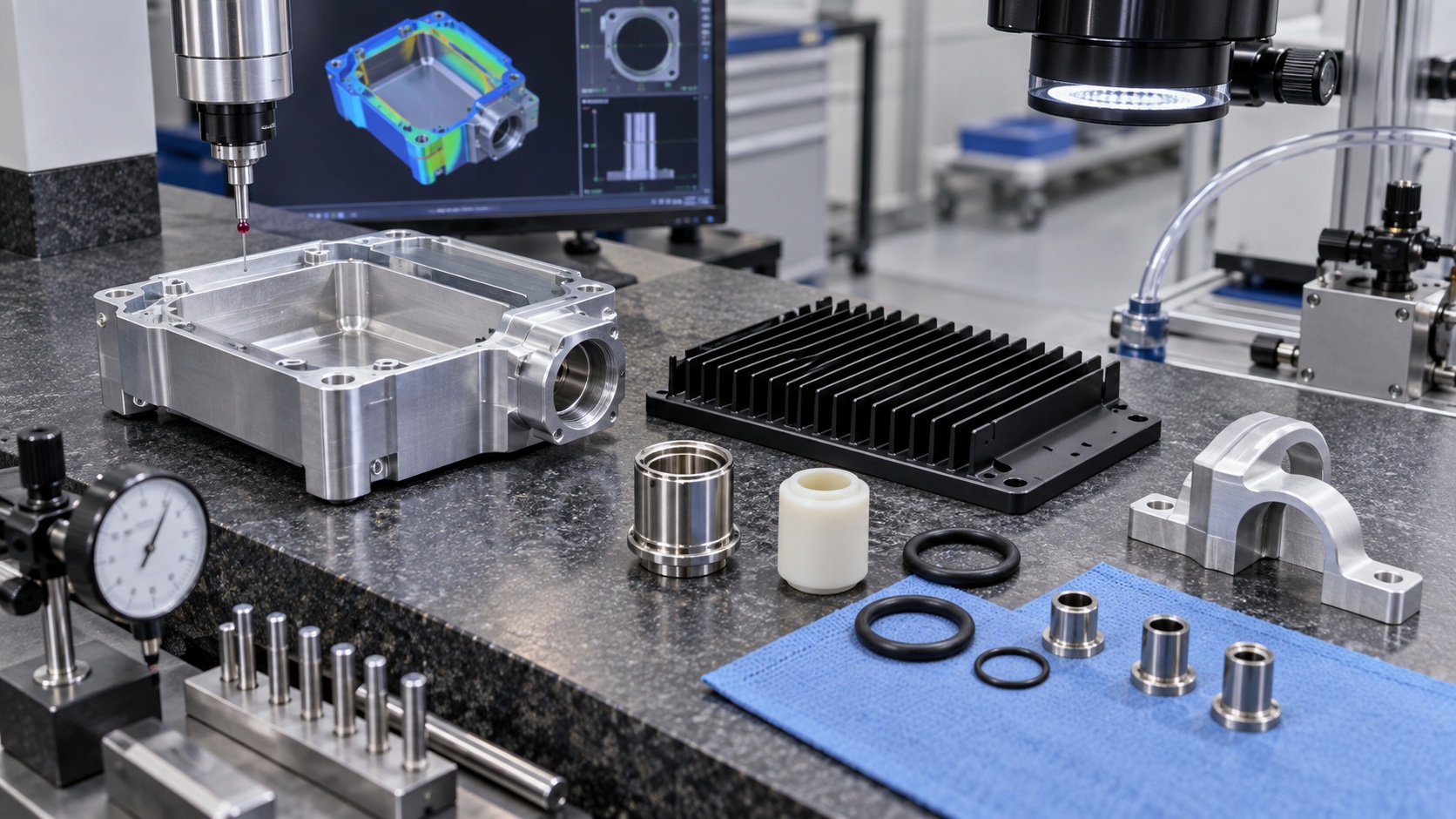

Geprüft werden Einsatzsitz, Fenster, Riegelanschlag, Dome, Dichtnut, Fugenebenheit, Kabelausgang und leitfähige Zonen. CMM, Optik, Gewindelehren und freigegebene Vorrichtungen bestätigen Beziehungen. Revision, Finish, Spannung und Charge werden erfasst. Der Erstbericht trennt Maße vor und nach Finish.
Reinigen, verpacken, anfragen

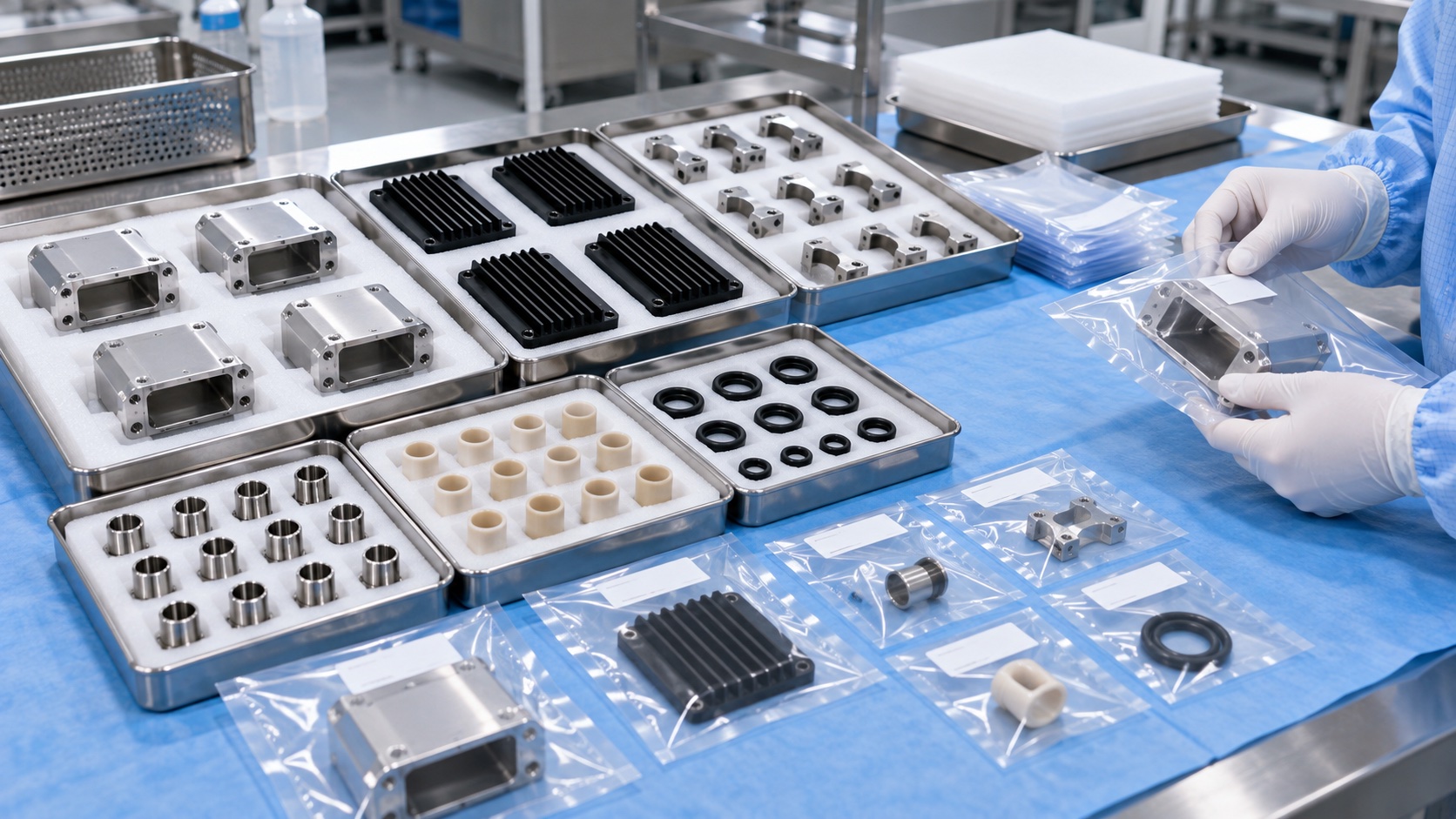

Nach Bearbeitung und Finish werden Späne, Schleifreste und lose Schicht aus Taschen und Gewinden entfernt. Einsatzsitz, Dichtland und Kontaktband werden geschützt. Verpackung ist sauber und rückverfolgbar, nicht steril. Die Anfrage enthält Modelle, Zeichnung, Werkstoff, Finish, Masken, Schnittstellen, Mengen, Toleranzen, Prüfung, Sauberkeit und Gegenstücke.
FAQ
Garantiert das Gehäuse die Bildqualität?
Nein. Sie hängt von Wandler, Elektronik, Kabel, Stecker, Software und Systemvalidierung ab.
Welche Maße bestimmen die Ausrichtung?
Einsatzsitz, Fenster, Montagefläche, Taktung, Riegelanschlag und Schalenbeziehung.
Warum Anodisierung maskieren?
Schirmung, Erdung, Passungen und Gewinde können leitfähige oder maßlich kontrollierte Flächen brauchen.
Beweist eine korrekte Nut die Schutzart?
Nein. Dichtung, Schrauben, Drehmoment und Gesamtmontage bestimmen das Ergebnis.
Wie wird Zugentlastung geprüft?
Sitz, Verdrehsicherung und Freiraum werden gemessen; Biege- und Zugtests erfolgen montiert.
Was gehört in die RFQ?
Zeichnung, Modell, Legierung, Finish, Masken, Stecker, Tülle, Mengen, Prüfung und Sauberkeit.
