Die kurze Antwort lautet: Zuerst die Funktion des Teils bewerten, danach die Bearbeitungsmethode. Industrieroboterteile sind nicht erledigt, nur weil das erste Muster passt. Der Lieferant muss den Prozess wiederholen und Abweichungen beherrschen können.
Solche Projekte entstehen häufig in F&E-Prototypen, Kleinserienversuchen oder beim Wechsel eines externen Lieferanten. OEMach kalkuliert solche Präzisionsteile nicht nur nach Außenform. Zuerst werden Montagebezüge, kritische Toleranzen, Materialzustand, Oberfläche und Prüfmethode geklärt.
Für den Einkauf zählt nicht, ob ein Lieferant eine besonders genaue Maschine bewirbt. Entscheidend ist, ob er Erstmuster-Daten, Prozessaufzeichnungen und Bedingungen für die nächste Wiederholbestellung erklären kann.
5 Kriterien zur Bewertung von Lieferanten für Roboterteile
| Kriterium | Was prüfen | Gutes Zeichen | Risikosignal |
|---|---|---|---|
| Branchenerfahrung | Verständnis für Robotermontage | Fragt nach Bezügen, Last und Prüfung | Kalkuliert nur nach Form oder Maschinenzeit |
| Prozessfähigkeit | 3-Achs-, 4-Achs-, 5-Achs- und Kombinationsprozesse | Kann die gewählte Route erklären | Nutzt eine Lösung für jedes Teil |
| Prüffähigkeit | CMM und Sonderlehren | Bericht enthält Bezugssystem und Messwerte | Nur mündliche Freigabe |
| Lieferstabilität | Aufzeichnungen von Erstmuster bis Wiederholauftrag | Programme, Vorrichtungen und Daten sind rückverfolgbar | Jede Charge wird neu ausprobiert |
| Abweichungsreaktion | Nacharbeit und Kommunikation | Kann schnell nachmessen und einen Plan liefern | Verzögert, schiebt Verantwortung ab oder lässt warten |
Die Tabelle Vor Der Angebotsprüfung Nutzen
Die Tabelle eignet sich als Startpunkt für Zeichnungsprüfung und Angebotsgespräch. Jedes Kriterium sollte mit einer Zeichnungsangabe, einer Prozessroute oder einem Prüfbericht verbunden sein. Bleibt es bei allgemeinen Zusagen, wird die Verantwortung bei späteren Chargenproblemen schwer zu klären.
Wie Die Prozessroute Besprochen Werden Sollte
Ein nützliches Lieferantengespräch verbindet Branchenerfahrung, DFM-Prüfung, Materialbeschaffung, Vorrichtungsplanung, CMM-Prüfung, Oberflächenkoordination und Lieferkommunikation. Ein Teil herstellen und zehn stabile Wiederholchargen herstellen sind zwei verschiedene Fähigkeiten.

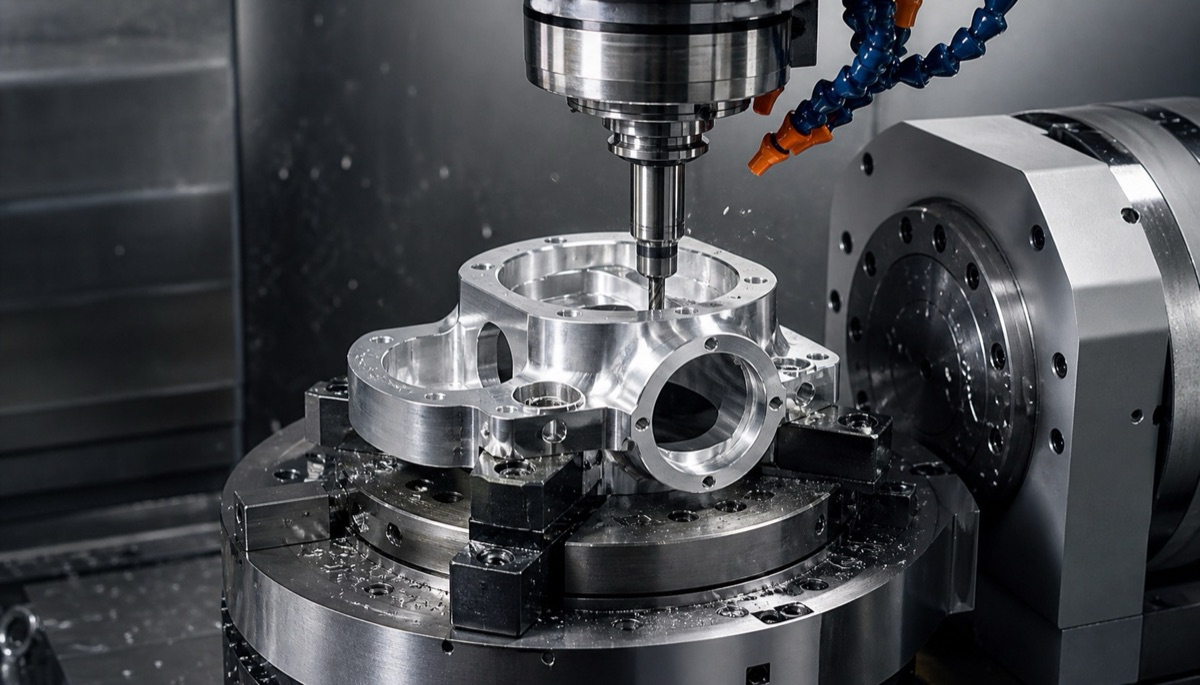

Bei Mehrseiten-Bohrbildern, tiefen Taschen, dünnen Wänden oder Freiformflächen kann 5-Achs-Bearbeitung wiederholtes Umspannen reduzieren. Dünnwandteile benötigen eventuell weiche Backen, Vakuumauflage oder Konturvorrichtungen. Spannungsanfällige Strukturen sollten mit Schruppen, Halbschlichten, Stabilisierung oder Alterung und Endschlichten geplant werden.
Nicht das gesamte Teil sollte auf dieselbe enge Genauigkeit gedrückt werden. Funktionsbereiche wie Passbohrungen, Lagersitze, optische Montagebohrungen und Dichtflächen können nach +/-0,005 mm, +/-0,01 mm oder +/-0,02 mm abgestuft werden. Materialien wie Al7075, 316L, TC4, PEEK, POM und PA brauchen unterschiedliche Werkzeug-, Vorschub-, Kühl- und Entgratstrategien.
Die Lieferantenbewertung sollte mit der Funktion des Teils beginnen, nicht nur mit Maschinengröße oder angebotener Bearbeitungszeit.
Informationen Vor Der Bestellung Klären
Je früher diese Informationen an die Fertigung gehen, desto näher liegt das Angebot an den realen Kosten. Nur ein 3D-Modell ohne kritische Toleranzen, Oberfläche und Prüfmethode führt oft zu einem scheinbar günstigen Angebot, das später wächst.
- Prüfen, ob der Lieferant Robotergelenkteile, Flansche, Halter, Sensorsitze und Schutzabdeckungen gefertigt hat.

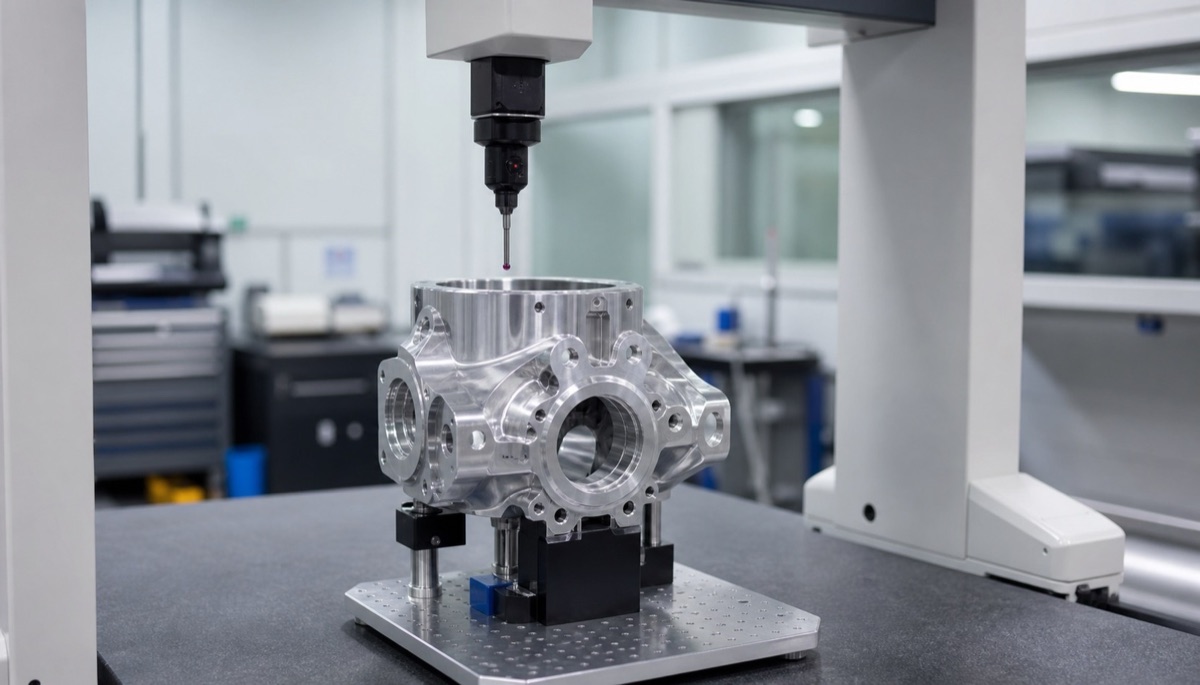

- Klären, ob kritische Maße mit CMM oder Sonderlehren geprüft werden können.
- Erfragen, wie Erstmuster, Versuch, Kleinserie und Wiederholauftrag kontrolliert werden.
- Nach Prozessen für Nacharbeit, Neufertigung, Änderungen und Lieferverzug fragen.
- Angebotsgeschwindigkeit, Qualität der technischen Rückmeldung und Dateiversionsverwaltung vergleichen.
Für Bezugsbohrungen, Lagersitze und geometrische Toleranzen sollte der Lieferant Messprotokolle liefern können, nicht nur eine mündliche Freigabe.
Projekterfahrung: Vom Muster Zur Wiederholbaren Lieferung
In einem Projekt für ein Präzisionsteil eines Industrieroboters nutzte OEMach vorgelagerte DFM-Prüfung, fixierte Erstmusterprüfung und Prozessaufzeichnungen für Wiederholaufträge. Kritische Maße, Spannbezüge und Prüfpunkte wurden in wiederverwendbare Prozessdaten überführt und halfen, die Ausbeute um etwa 30 Prozent zu verbessern.
Das unterscheidet einen reinen Preislieferanten von einem technischen Servicelieferanten. Für F&E-Teams ist eine Fertigung, die Bearbeitungsrisiken, Prüfmethode und Wiederholkontrolle diskutieren kann, meist ein besserer langfristiger Partner als eine Fertigung, die nur einen Stückpreis liefert.
Häufige Fehler Bei Der Lieferantenbewertung
Der erste Fehler ist, eine Maschinenliste mit echter Bearbeitungsfähigkeit gleichzusetzen. Ausrüstung ist wichtig, aber Vorrichtung, Werkzeuge, Prüfung und Wiederholaufzeichnungen entscheiden über Stabilität.
Der zweite Fehler ist, alle Maße unnötig eng zu tolerieren. Kritische Funktionsmerkmale müssen kontrolliert werden, während einfache Freiräume vernünftige Toleranzen behalten sollten, damit Kosten und Durchlaufzeit steuerbar bleiben.
Der dritte Fehler ist, Oberfläche, Reinigung und Verpackung erst am Ende zu betrachten. Viele Montageprobleme an Präzisionsteilen entstehen nach Abschluss der Bearbeitung.
Wiederholbare Lieferung hängt von kontrollierten Zeichnungen, Vorrichtungen, Prüfplänen, Prozessaufzeichnungen und Verpackung ab, nicht nur von einem erfolgreichen Erstmuster.
Zusammenfassung
Zur Bewertung eines Lieferanten für Industrieroboterteile sollte zuerst die Funktion des Präzisionsteils geklärt werden. Danach werden kritische Flächen, kritische Bohrungen und Prüfmethode fixiert. Der reale Wert zeigt sich, wenn Mustererfolg in stabile Wiederhollieferung überführt wird.
FAQ
Welche Fähigkeit ist bei einem Lieferanten für Industrieroboterteile am wichtigsten?
Nicht eine einzelne Maschine oder ein einzelner Prozess. Entscheidend ist die Kombination aus Zeichnungsprüfung, Prozessplanung, Prüfung, Lieferung und Reaktion auf Abweichungen.
Wie erkenne ich, ob ein Lieferant die Robotikbranche versteht?
Achten Sie darauf, ob er aktiv nach Montagebezügen, Lastpositionen, Wiederholchargen und Prüfanforderungen fragt.
Ist CMM-Prüfung immer notwendig?
Für Teile mit kritischen Bohrungspositionen, Form- und Lagetoleranzen und mehreren Montagebezügen ist ein CMM-Bericht stark zu empfehlen.
Eignet sich ein reiner Prototypenlieferant für langfristige Zusammenarbeit?
Nur wenn Prozess- und Prüfaufzeichnungen erhalten bleiben. Prototypenfähigkeit bedeutet nicht automatisch Wiederholstabilität.
Welche Industrieroboterteile passen zu OEMach?

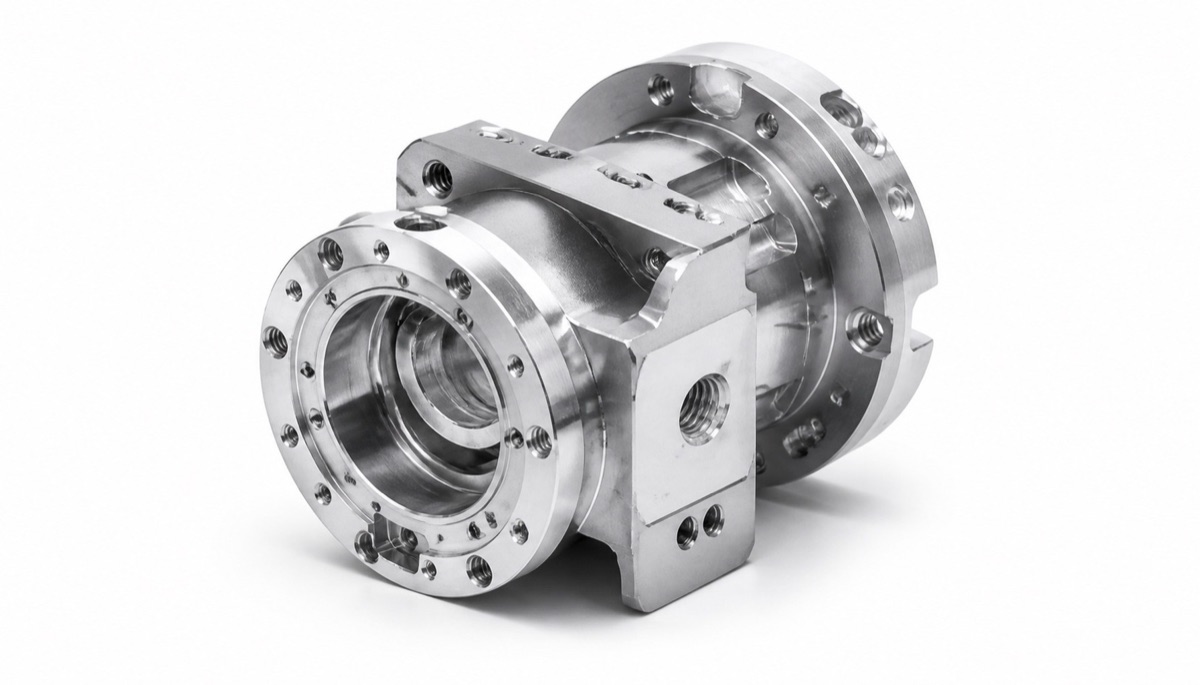

Gelenkhalter, Montagesitze, Flansche, Schutzabdeckungen, Vorrichtungen und kleinserielle Präzisions-Sonderteile sind typische Projekte.
