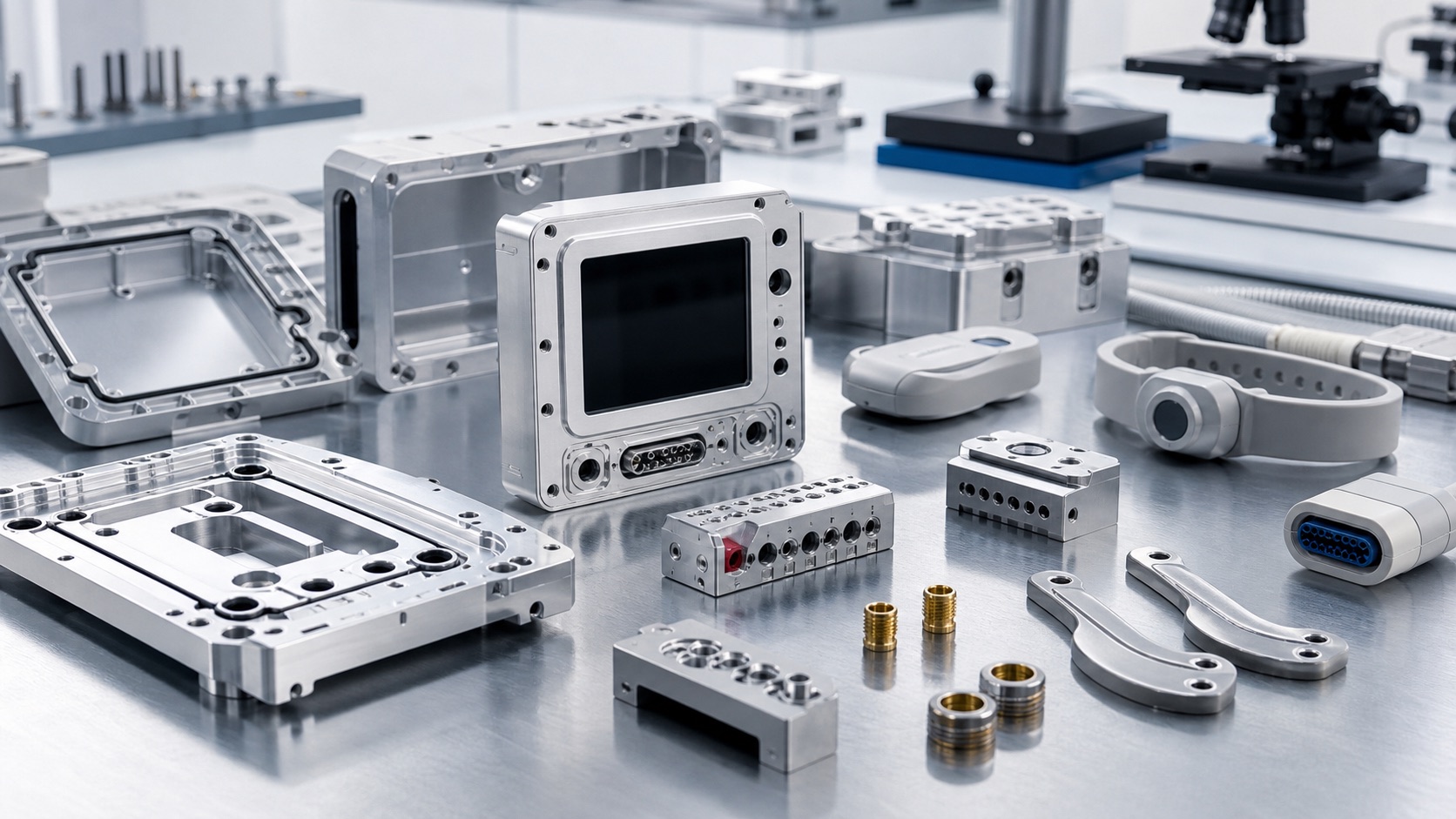

CNC-Gehäuse für tragbare Patientenmonitore: Dichtung, Sensorausrichtung und Wärmeführung
Das Gehäuse ist funktional
Ein Gehäuse für einen tragbaren Patientenmonitor ist nicht nur eine Abdeckung. Es hält Sensoren, schützt die Leiterplatte, positioniert Lade- und Anschlussdetails und gibt der Dichtung einen kontrollierten Pressweg. Kleine Fehler an Nut, Fenster oder Schraubdom können die Montage beeinflussen. Der Bearbeitungsplan muss kritische Flächen mit Zeichnungsforderungen verbinden. Die Bearbeitung allein zertifiziert weder IP-Schutzart noch elektrische Sicherheit oder das Medizinprodukt.
Vom klinischen Einsatz ausgehen
Die Prüfung beginnt damit, wie der Monitor getragen, gereinigt, geladen und gewartet wird. Ein Modul am Handgelenk oder an Kleidung erlebt Wischen, leichte Stöße und Kabelzug. Ein Bettgerät braucht eventuell stärkere Anschlüsse. Daraus ergeben sich Radien, Wandstärken, Werkstoff, Beschichtung und Art der Dichtungskompression. Neben Modell und Zeichnung braucht der Lieferant den vorgesehenen Montagezustand.
Bezüge eindeutig festlegen
Sensorausrichtung hängt von Leiterplattenauflage, optischem Fenster oder Elektrode, Schraubdomen und Dichtland ab. Werden diese Merkmale aus verschiedenen Hilfsbezügen bearbeitet, verschiebt sich der Sensor. Die Zeichnung sollte primäre, sekundäre und tertiäre Bezüge nennen, die für Fertigung und Messung zugänglich bleiben. Bezugspads müssen wiederholbar messbar sein und nach der Bearbeitung geschützt werden.
Dichtungspfad kontrollieren

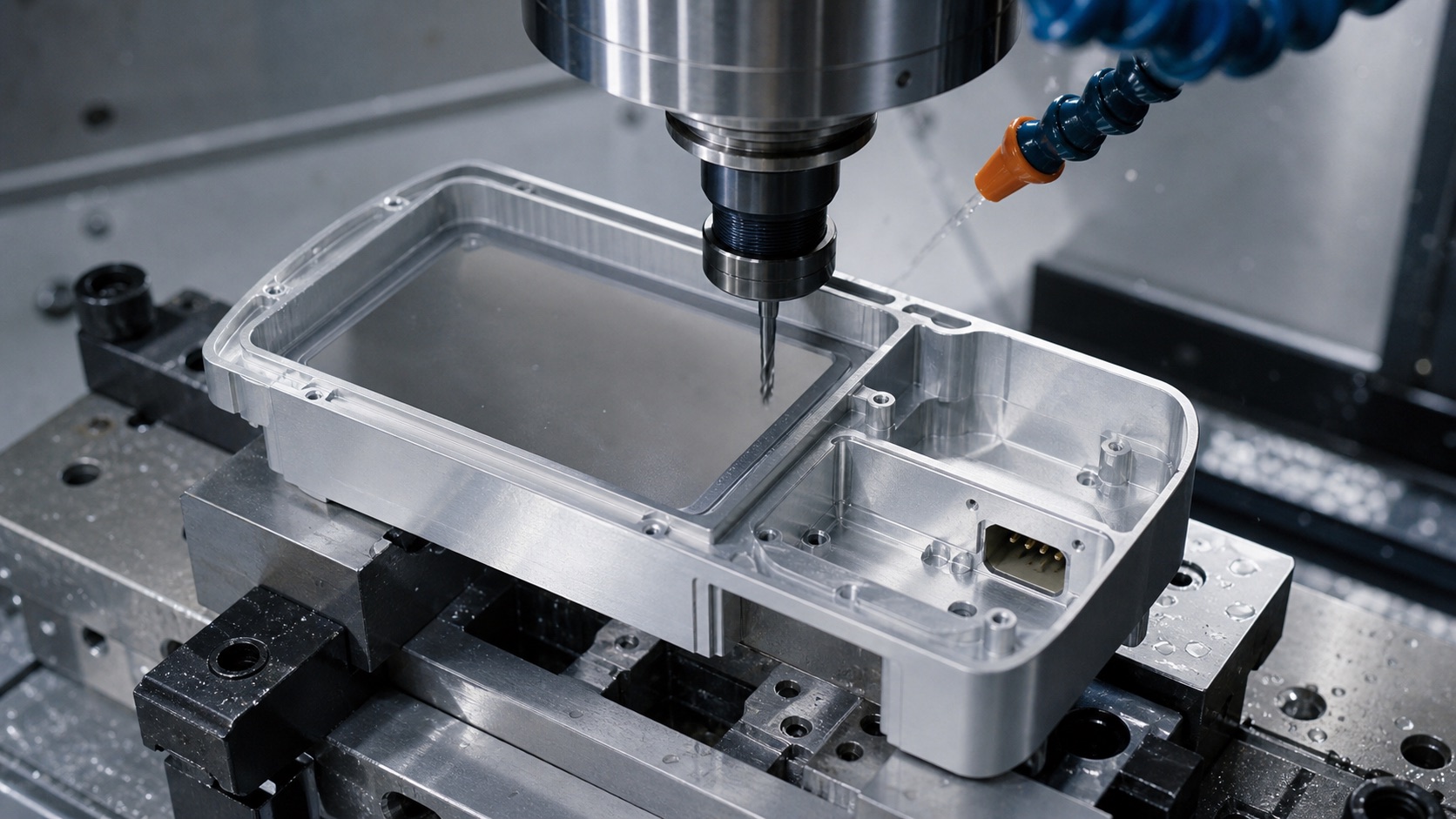

Eine umlaufende Dichtnut wirkt einfach, bis Eckradius, Werkzeuglauf, Grat und Wandverformung berücksichtigt werden. Tiefe und Breite richten sich nach der Dichtung des Geräteentwicklers, inklusive Zielverpressung. Dünne Wände neben der Nut können beim Fräsen oder Verschrauben nachgeben. Bohrungsdurchbrüche und Taschenkanten gehören nicht in das Dichtband. Einlaufradien schützen das Elastomer; Rauheit muss messbar sein.
Sensor- und Anschlussmerkmale gemeinsam bearbeiten
Öffnungen für optische Sensoren, Elektroden, Ladepads und Stecker brauchen mehr als Nennmaß. Ihre Lage zu Leiterplatte und Außenfläche beeinflusst Signal, Klebung und Komfort. Sie sollten möglichst in stabiler Aufspannung fertig bearbeitet werden. Bei Aluminium müssen Werkzeugwege Grate an kleinen Öffnungen vermeiden. Anodisieren beeinflusst Gewinde, elektrische Kontaktzonen und enge Passungen.
Wärme und Steifigkeit
Tragbare Elektronik erzeugt lokale Wärme an Akku, Funkmodul und Ladeschaltung. Das Gehäuse kann Wärme über Rippen, Pads oder Materialstärke verteilen; zu starkes Ausfräsen schwächt Schrauben und Dichtung. Die CNC-Bearbeitung muss thermische Kontaktflächen erhalten und Grate unter Pads vermeiden. Ebenheitsforderungen sind sinnvoll, wenn sie mit Wärmeübergang oder Sensorbezug verbunden sind.
Montagerelevantes prüfen

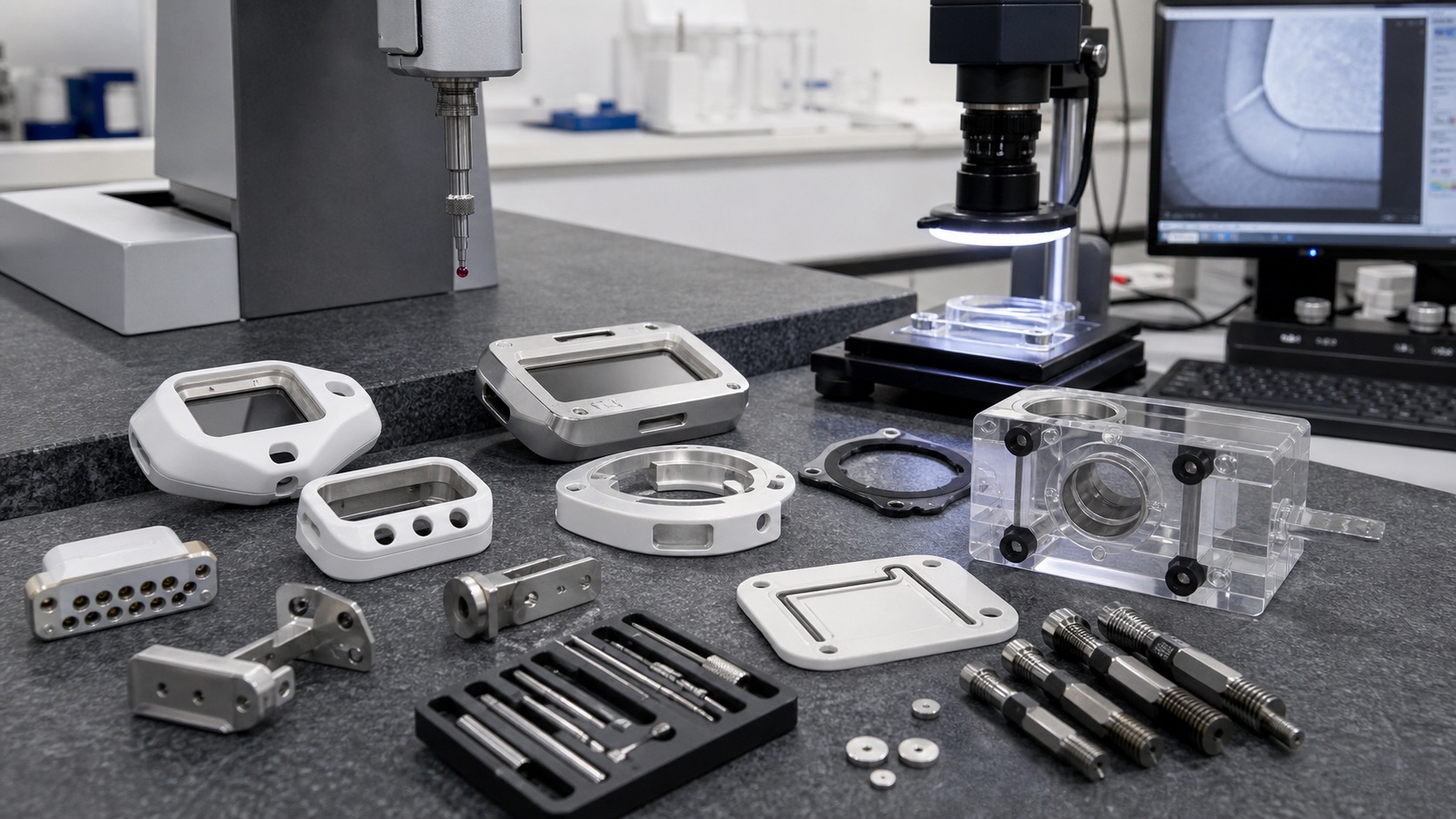

Zu prüfen sind Dichtnut, Ebenheit des Dichtlands, Domhöhe, Fensterlage, Steckertasche, Gewinde und Funktionsflächen. Optische Messung hilft bei kleinen Nuten und Fenstern; CMM bestätigt Beziehungen zwischen Bezügen. Erstbemusterung dokumentiert Revision, Charge, Finish, Methode und Vorrichtung. Ein Gehäuse kann maßlich passen und trotzdem im Systemtest scheitern, wenn Dichtung, Schrauben oder Drehmoment nicht stimmen.
Saubere Lieferung und RFQ

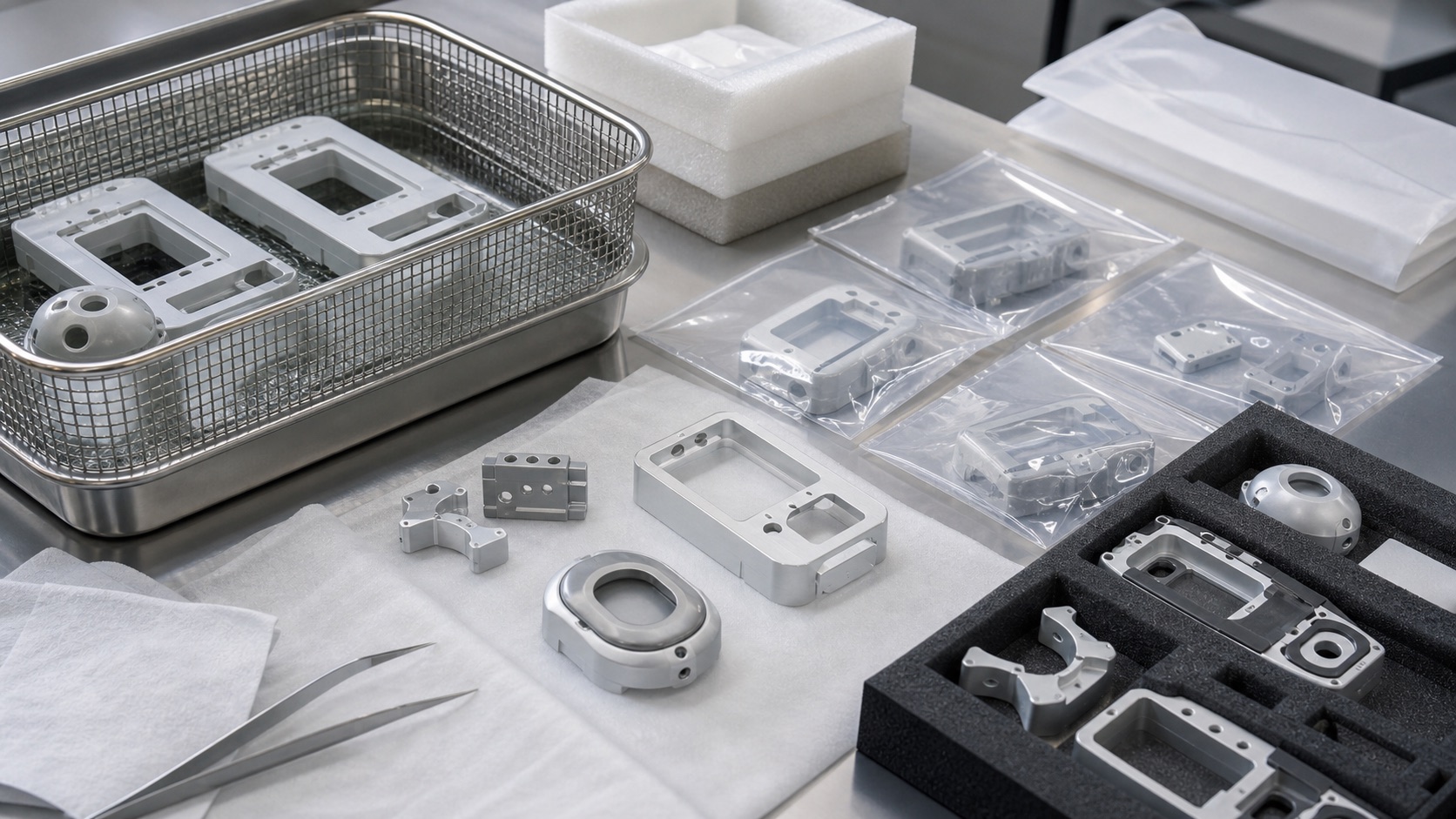

Nach Bearbeitung und Finish werden Späne, Schleifrückstände und lose Beschichtungspartikel entfernt. Dichtflächen und Sensorfenster sind beim Transport zu schützen. Verpackung darf sauber und rückverfolgbar sein, ohne Sterilität zu behaupten. Eine gute Anfrage enthält Zeichnung, Modell, Werkstoff, Finish, Dichtungsdaten, Mengen, Prüfplan, Reinheitsgrad und vom Kunden bereitgestellte Gegenstücke oder Prüfvorrichtungen.
FAQ
Garantiert CNC-Bearbeitung eine IP-Schutzart?
Nein. Die Bearbeitung unterstützt die Abdichtung; geprüft wird die Schutzart am montierten Gerät mit finaler Dichtung und Montage.
Welche Maße sind kritisch?
Dichtnut, Ebenheit, Fensterlage, Schraubdomhöhe, Steckertasche und Leiterplattenbezüge sind typische kritische Merkmale.
Warum sind Bezüge wichtig?
Sie halten Sensor, Leiterplatte und Dichtung im gleichen Koordinatensystem und reduzieren Toleranzketten.
Wie wird Anodisieren berücksichtigt?
Funktionsgewinde, elektrische Kontakte und Passungen werden nach Zeichnung maskiert oder kompensiert und anschließend geprüft.
Welche Prüfmittel helfen?
Optik für Nuten und Fenster, CMM für Bezugsbeziehungen, Gewindelehren, Ebenheitsprüfung und Sichtkontrolle.
Was gehört in eine Anfrage?
Zeichnungen, Modelle, Werkstoff, Finish, Dichtung, Mengen, kritische Toleranzen, Sauberkeit und Montage- oder Testvorgaben.
