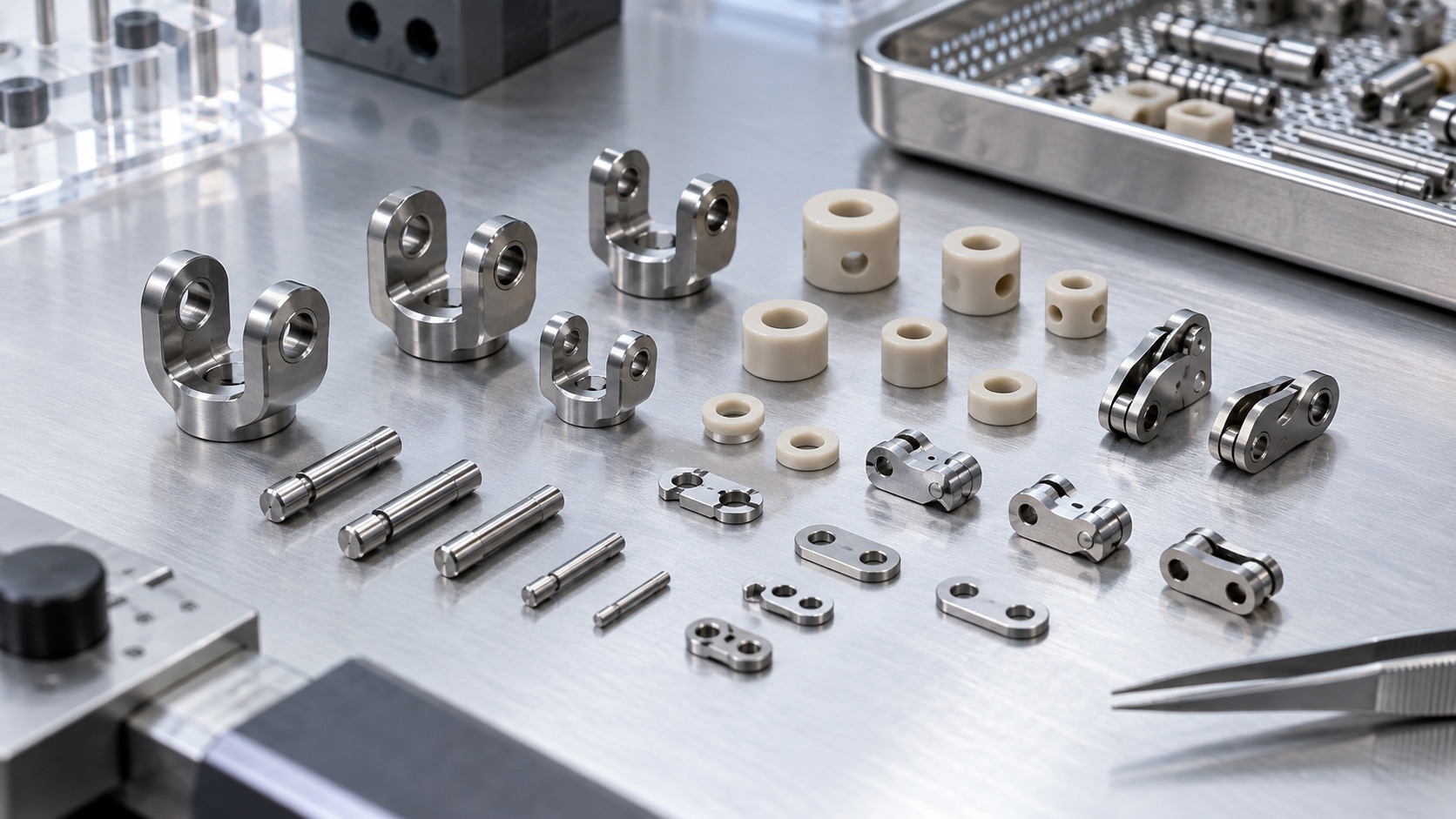

CNC-Bearbeitung von Endoskop-Artikulationskomponenten: 316L-Gabeln, Gelenkstifte und PEEK-Buchsen
Flexible und minimalinvasive Endoskopsysteme nutzen sehr kleine Artikulationskomponenten, um Bewegung in einem engen Bauraum zu uebertragen. Eine Gabel, ein Gelenkstift, eine Lasche oder eine PEEK-Buchse wirkt einzeln einfach, bestimmt im Zusammenbau jedoch Bewegungsgefuehl, Spiel, Lebensdauer und Montagewiederholbarkeit. Fuer Medizintechnik-OEMs muss der Fertigungsplan Geometrie, Materialverhalten, Kantenqualitaet und Rueckverfolgbarkeit verbinden.
Die Materialwahl steht meist am Anfang. 316L Edelstahl wird wegen Korrosionsbestaendigkeit, Festigkeit und guter Passivierbarkeit genutzt. Im Miniaturbereich ist er anspruchsvoll: Kaltverfestigung, Gratbildung und Waermeeintrag koennen schnell auftreten. PEEK oder aehnliche technische Kunststoffe werden als Buchsen oder Abstandhalter eingesetzt, um Reibung und Metallkontakt zu reduzieren.
Entscheidend ist die Gelenkgeometrie. Bohrungsdurchmesser, Bohrungsposition, Gabelschlitz, Parallelitaet der Ohren und Geradheit des Stifts beeinflussen die Montage. Wenn sich die Gabelohren nach der Bearbeitung oeffnen, kann ein Einzelteil masslich gut sein und trotzdem im Zusammenbau klemmen. DFM prueft daher Aufmass, symmetrisches Schruppen, Spannunterstuetzung und Zugang zum Entgraten.

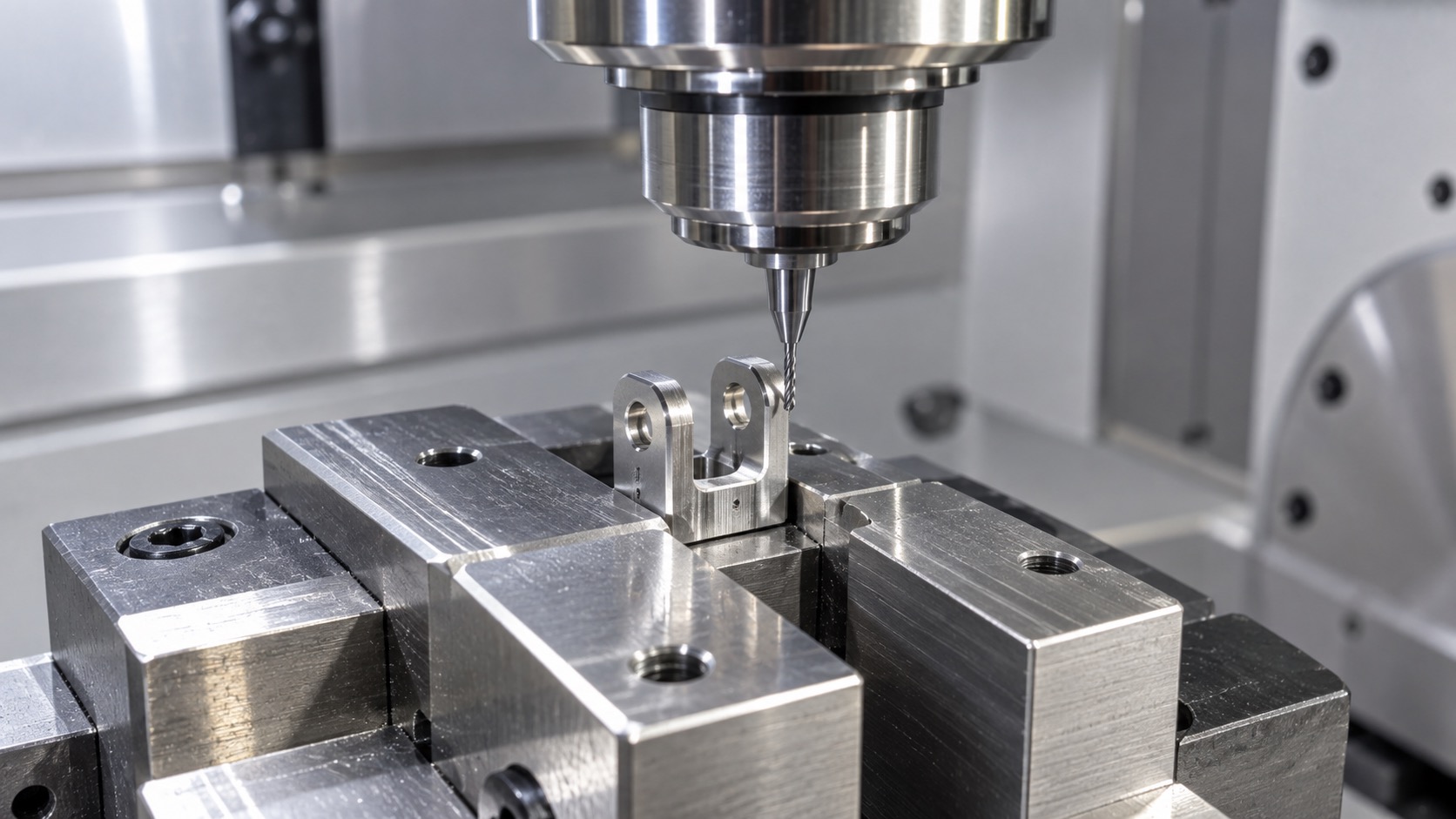

Die Werkzeugstrategie schuetzt feine Merkmale. Schruppen sollte Material moeglichst ausgewogen abtragen, Schlichten sorgt fuer saubere Bezugsflaechen und Bohrungen. Bei sehr kleinen Bohrungen sind Bohrerverlauf, Rundlauf und Reibahlenzustand wichtiger als Tabellenwerte. Werden Dreh- und Fraesmerkmale kombiniert, muss der Datumtransfer die Koaxialitaet zwischen Zylinder und Gabel sichern.
- 316L-Gabeln: Parallelitaet, Bohrungsposition, Passivierung und Kantenbruch.
- Gelenkstifte: Durchmesser, Geradheit, Oberflaeche und Endfase.
- PEEK-Buchsen: Passung, Konzentrizitaet, Kriechverhalten und Waermeeintrag.
- Laschen: duenne Stege vor Spannverzug und Restgraten schuetzen.
Kantenbearbeitung ist funktional. Grate koennen Buchsen verkratzen, Partikel erzeugen oder das Gelenkgefuehl veraendern. Zu starkes Verrunden kann Lagerflaeche oder Spiel beeinflussen. Zeichnungen sollten gratfreie Zonen, Kantenbruchbereiche und Flaechen definieren, an denen Trommeln oder Polieren nicht erlaubt ist. Bei Erstserien ist Mikroskop-Entgratung oft sinnvoll.

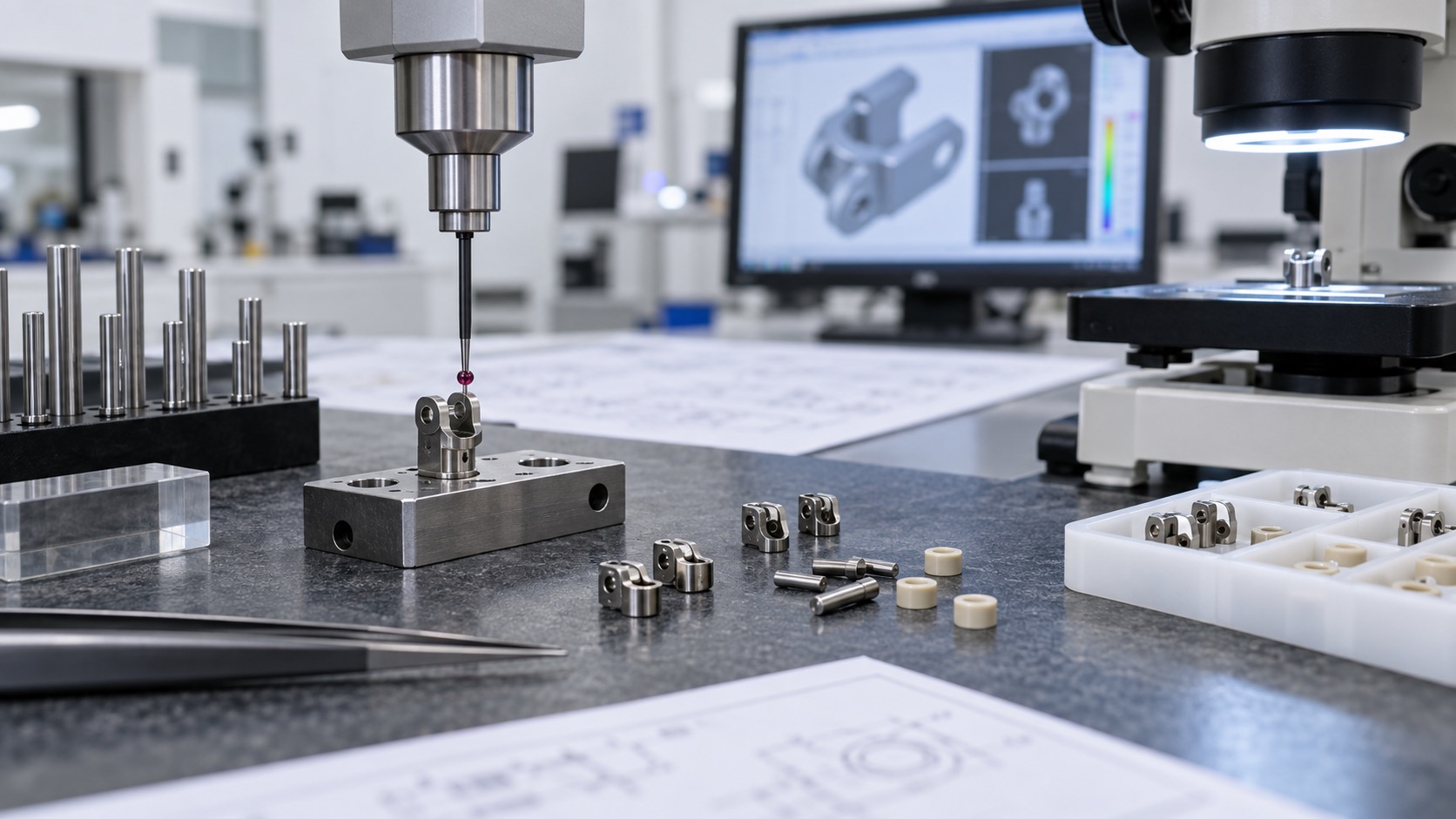

Die Pruefung sollte die Funktion nachbilden. KMG-Berichte erfassen Bezuege, Rechtwinkligkeit und Bohrungsposition, waehrend Funktionsstifte den Sitz schnell zeigen. Optische Pruefung ist fuer Grate entscheidend, weil kleine Fehler nicht immer in Massdaten sichtbar werden. PEEK-Buchsen sollten mit Methoden gemessen werden, die den Kunststoff nicht zusammendruecken. Erstmuster sollten Nachbearbeitung, Passivierung und Reinigung einschliessen.

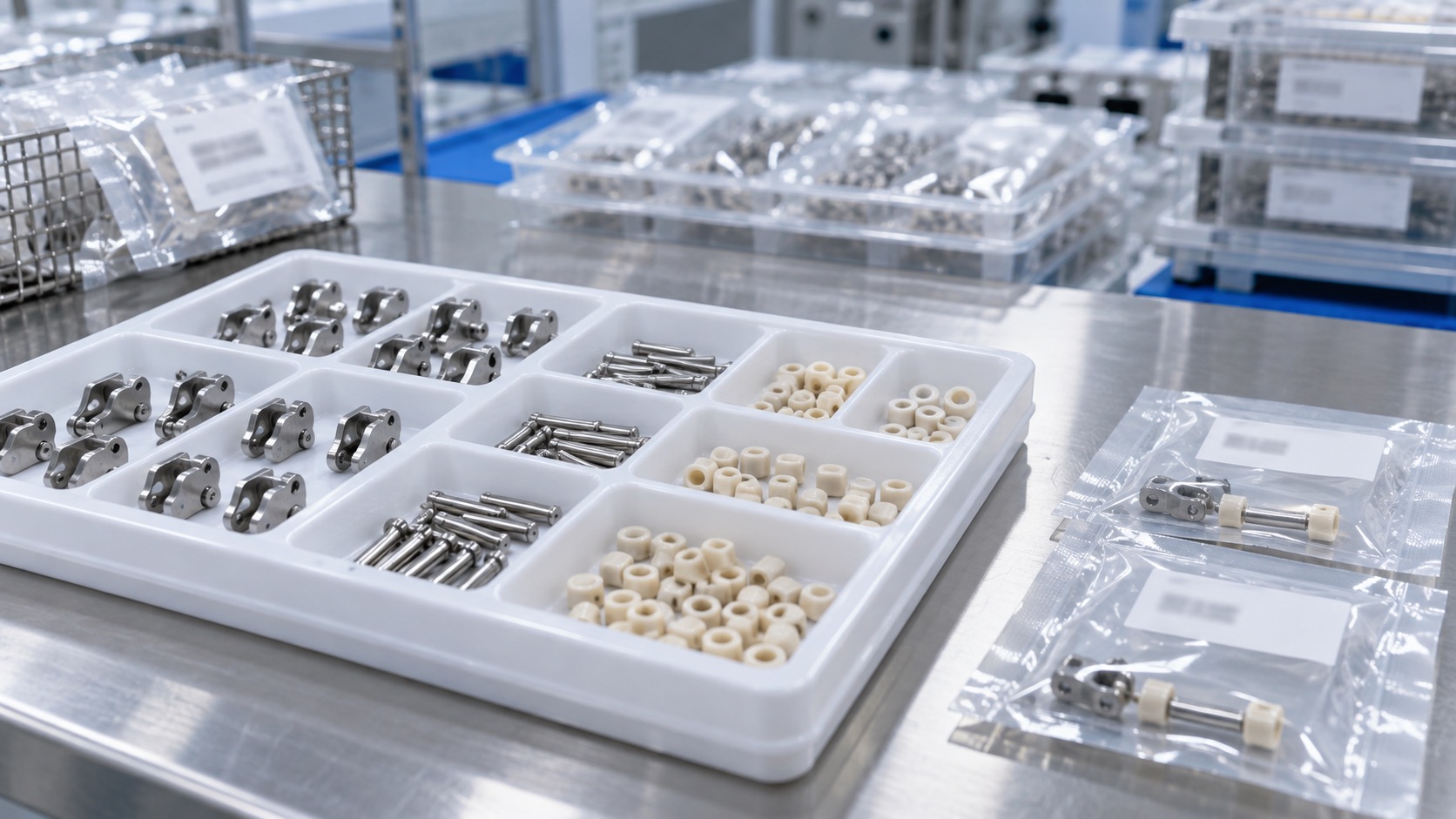

Reinigung und Verpackung schliessen die Kette. Edelstahlteile muessen vor Fremdmetall, Oel und Schleifrueckstaenden geschuetzt werden. PEEK-Teile werden getrennt, um Kratzer und Verformung zu vermeiden. Einzelverpackung oder getrennte Kavitaeten reduzieren Handlingschaden und verbessern Chargenrueckverfolgung.
Die besten Projekte beginnen, wenn Konstruktion und Fertigung ueber Bewegung sprechen, nicht nur ueber Toleranzen. Wenn Reibung, Spiel, Ausrichtung und Sauberkeit bekannt sind, laesst sich der Prozess um diese Risiken herum aufbauen.
FAQ
Warum wird 316L Edelstahl genutzt?
316L bietet Korrosionsbestaendigkeit, Festigkeit und gute Passivierbarkeit fuer viele kleine Medizintechnikkomponenten.
Welche Toleranzen sind wichtig?
Bohrungsdurchmesser, Bohrungsposition, Parallelitaet der Gabelohren, Schlitzbreite und Koaxialitaet sind meist kritisch.
Wie wird Grat kontrolliert?
Durch scharfe Werkzeuge, stabile Spannung, definierte Kantenangaben, Mikroskoppruefung und gezieltes manuelles Entgraten.
Warum PEEK-Buchsen verwenden?
PEEK reduziert Reibung, isoliert Bewegungsflaechen und vermeidet Metallkontakt bei geringem Gewicht.
Was gehoert in eine RFQ?
2D-Zeichnungen, 3D-CAD, Material, Oberflaeche, kritische Bewegungsmerkmale, Mengen, Reinigung und Pruefanforderungen.
Sind Kleinserien moeglich?
Ja. Prototypen und Validierungslose sind typisch, aber Vorrichtungen und Pruefung sollten auf spaetere Pilotfertigung vorbereitet sein.
