CNC-Bearbeitung von POCT-PCR-Analysator-Komponenten: Thermoblocktraeger, Kartuschenaufnahmen und optische Halter

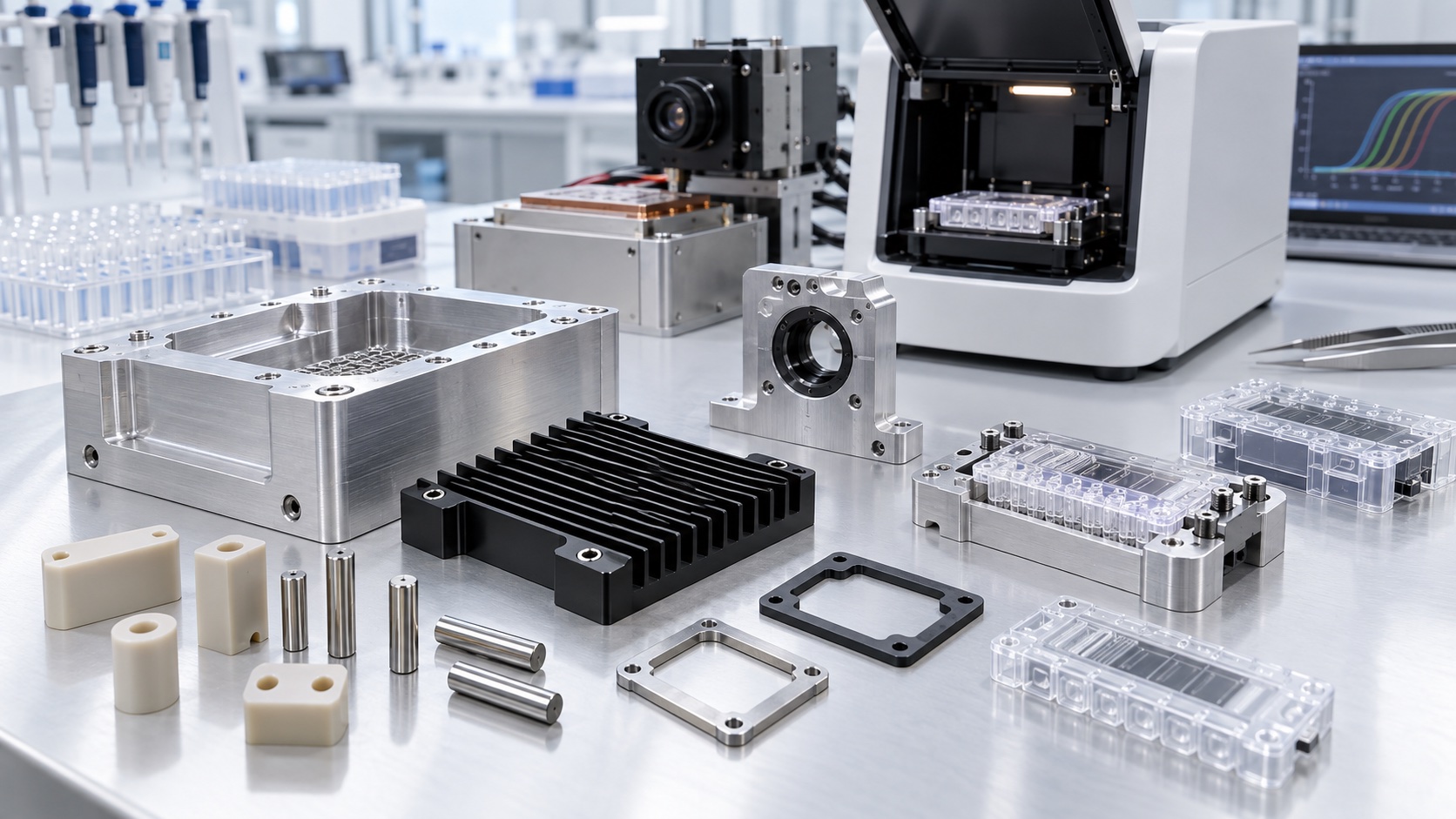

Ein POCT-PCR-Analysator bringt molekulare Diagnostik in ein kompaktes Geraet. Hinter dem Kartuschenschacht arbeiten jedoch viele praezise CNC-Komponenten: Thermoblocktraeger, Kartuschenaufnahmen, optische Halter, Kuehlkoerper, Aktuatorplatten und PEEK-Abstandhalter. Diese Teile bestimmen, ob das System Temperatur, Position und Signalstaerke wiederholbar halten kann.
Die erste Herausforderung ist Waerme. PCR benoetigt schnelle und reproduzierbare Temperaturwechsel. Deshalb muss der bearbeitete Traeger Waerme gleichmaessig uebertragen und Verzug vermeiden. 6061-T6 oder 7075 Aluminium wird haeufig fuer Traeger und Waermeverteiler eingesetzt. Edelstahl, schwarze Anodisierung oder technische Kunststoffe werden genutzt, wenn Optik, Chemikalienbestaendigkeit oder Isolation wichtiger sind.
Die zweite Herausforderung ist die Kartuschenlage. Einwegkartuschen haben normale Spritzguss-Toleranzen, muessen aber ohne Klemmen oder Verschieben eingesetzt werden. Eine gute CNC-Kartuschenaufnahme kombiniert Datumflaechen, Einfuehrfasen, Passbohrungen und kontrollierte Federbereiche. Entscheidend ist nicht nur enge Toleranz, sondern wiederholbare Sitzkraft.
Optische Halter sind besonders empfindlich. Sie koennen LEDs, Fotodioden, Filter oder kleine Linsen aufnehmen, und ein geringer Winkelfehler veraendert die Fluoreszenz. Ebenheit, Rechtwinkligkeit, Bohrungsposition, Oberflaeche und Gratfreiheit werden daher gemeinsam betrachtet. Schwarze oder matte Oberflaechen helfen gegen Streulicht.
Die Fertigungsplanung beginnt mit der Funktionskette. Welche Flaechen beruehren das Thermomodul, welche Merkmale positionieren die Kartusche, welche Bohrungen richten den Detektor aus und welche Seiten dienen als Montagebezug? Schruppen, gegebenenfalls Spannungsabbau, Schlichten und Pruefung werden um diese Bezuege herum geplant. Duenne Rippen und tiefe Taschen brauchen geeignete Spannmittel.
- Thermische Traeger: Ebenheit, Taschentiefe und stabile anodisierte Kontaktflaechen.
- Kartuschenaufnahmen: Einfuehrfasen, Datumflaechen und reproduzierbarer Sitz.
- Optische Halter: Bohrungsausrichtung, schwarze Oberflaechen und Gratkontrolle.
- PEEK- oder PPS-Abstandhalter: Isolation, chemische Bestaendigkeit und Formstabilitaet.
Die Pruefung sollte der realen Funktion folgen. KMG-Berichte sind fuer Bohrungsposition und Ebenheit wichtig, aber kleine Medizintechnikteile benoetigen auch Gewindepruefung, Stiftlehren, Gratkontrolle, Schichtdickenmessung und Erstbemusterung. Bei thermischen Teilen wird kritische Ebenheit nach der Anodisierung geprueft. Bei optischen Teilen koennen Kratzer oder helle Kanten funktionale Stoerungen verursachen.
Die Oberflaeche wird nach Funktion gewaehlt. Klare Anodisierung schuetzt Aluminium, schwarze Hartanodisierung reduziert Reflexion, Passivierung verbessert Edelstahl und Elektropolieren kann die Reinigbarkeit erhoehen. Bei PEEK muessen Waermeeintrag und Ausbrueche vermieden werden. Oelkontrolle und saubere Verpackung gehoeren zum medizinischen Anspruch.
Gute Beschaffungsunterlagen beschreiben nicht nur enge Toleranzen. Sie erklaeren thermische Schnittstelle, optischen Pfad, Kartuschendatum, Beschichtung, Reinigung und Verpackung. So kann der Fertigungspartner Vorrichtungen, Pruefstrategie und Schutz beim Versand korrekt planen.
FAQ
Welche Materialien werden fuer POCT-PCR-Komponenten genutzt?
Haeufig sind 6061-T6 Aluminium, 7075 Aluminium, Edelstahl 304 oder 316, PEEK und PPS. Die Wahl haengt von Waermeleitung, Steifigkeit, Isolation, Beschichtung und Chemikalienkontakt ab.
Warum ist Ebenheit am Thermotraeger wichtig?
Ebenheit verbessert den Kontakt zum Heizmodul. Schlechter Kontakt kann ungleichmaessige Waermeuebertragung und Temperaturabweichungen verursachen.
Wie wird eine Kartuschenaufnahme geprueft?
Geprueft werden Datumhoehen, Taschenbreite, Fasen, Passbohrungen, funktionale Freigaenge und Gratfreiheit. Ein Funktionslehre kann hilfreich sein.
Kann Anodisierung kritische Masse beeinflussen?
Ja. Anodisierung baut Schichtdicke auf und kann Kanten oder Ebenheit beeinflussen; kritische Masse sollten mit Beschichtungszugabe geplant und danach geprueft werden.
Was gehoert in eine RFQ fuer PCR-Teile?
2D-Zeichnungen, 3D-CAD, Material, Oberflaeche, Mengen, kritische Toleranzen, Pruefanforderungen, Reinigung und Verpackung.
Wie spezifiziert man optische Halter?
Definieren Sie Bezuege, Bohrungsposition, Rechtwinkligkeit, Oberflaeche, Beschichtungsfarbe, Maskierungen und Gratgrenzen.
