Wabenplatten und massive Aluminiumplatten werden beide in optischen Plattformstrukturen eingesetzt, sollten aber nicht mit denselben Annahmen bearbeitet werden. Wabenplatten priorisieren leichte Steifigkeit und Dämpfung; massive Aluminiumplatten priorisieren Materialabtrag, Spannungsfreisetzung und Ebenheit großer Flächen.
Wer beide Strukturen wie gewöhnliche Aluminiumplatten behandelt, sieht später leicht lokale Einsenkungen um Montagebohrungen, instabile Bezüge, Ebenheitsfehler oder wiederholte optische Justage nach der Montage.
OEMach prüft Last, Dämpfung, thermische Stabilität, Lochbilder, Einlegeteile und Endprüfung, bevor Wabenplatte, massive Aluminiumplatte oder Hybridstruktur mit lokalen Einsätzen empfohlen wird.
Wabenplatte vs massive Aluminiumplatte in optischen Plattformen
| Struktur | Geeignet für | Bearbeitungsfokus | Hauptrisiko |
|---|---|---|---|
| Wabenplatte | Große leichte Plattformen und schwingungsdämpfende Strukturen | Decklagenebenheit, Einsatzposition, Rahmenbearbeitung und lokale Verstärkung | Öffnungen oder Senkungen können den Wabenkern oder die Decklagenbindung schwächen |
| Massive Aluminiumplatte | Kleine bis mittlere Montageplatten, Gerätebasen und Adapterplatten | Schruppen/Schlichten trennen, Ebenheit, Lochbildposition und ausgewogener Abtrag | Großflächige Taschen oder einseitiger Abtrag können Verzug auslösen |
| Stahl- oder Granitplattform | Hochstabile optische Bänke mit hoher Last | Montagebohrungen und Zusatzverbinder | Gewicht, längere Lieferzeit und begrenzte Nachbearbeitung |
| Lokale Einsätze | Hochfeste Gewinde, Passstiftpositionen und Lastpunkte | Koaxialität, Höhenkonstanz und Kontakt zur Decklage | Höhenfehler können die optische Montage stören |
| Oberflächenbehandlung | Schwarz eloxiert, harteloxiert, gestrahlt oder reflexionsarm | Schichtdicke, Maskierung und Reflexionskontrolle | Bohrungen und Flächen können sich nach Behandlung verändern |
Warum Wabenplatten nicht wie massive Platten gebohrt werden
Der Vorteil einer Wabenplatte liegt in geringem Gewicht, Steifigkeit und Vibrationsdämpfung. Ihr Inneres ist aber nicht massiv. Große Bohrgruppen, tiefe Taschen und lokale Senkungen müssen nach Kern, Decklage, Rahmen und Klebebereich geplant werden.
Viele Wabenplattformen benötigen Gewindeeinsätze, verstärkte Rahmen oder lokale Massivblöcke. Der Bearbeitungsplan sollte Lochbilder, Einsatzpositionen, Bezugskanten und finale Montagehöhe bestätigen, bevor die Schnittstrategie festgelegt wird.
Die Prüfung darf nicht nur den Lochabstand betrachten. Flächenebenheit, Lochbildposition und konstante Einsatzhöhe entscheiden, ob die Plattform während langer optischer Justage stabil bleibt.
Warum massive Aluminiumplatten sich verziehen

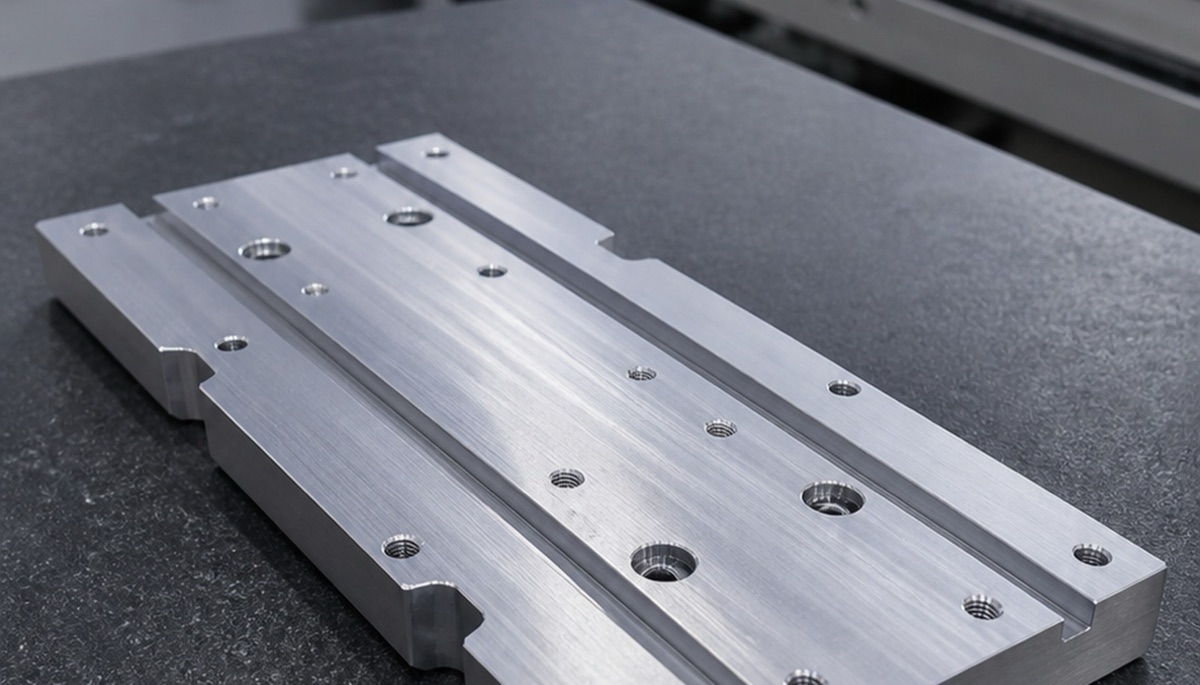

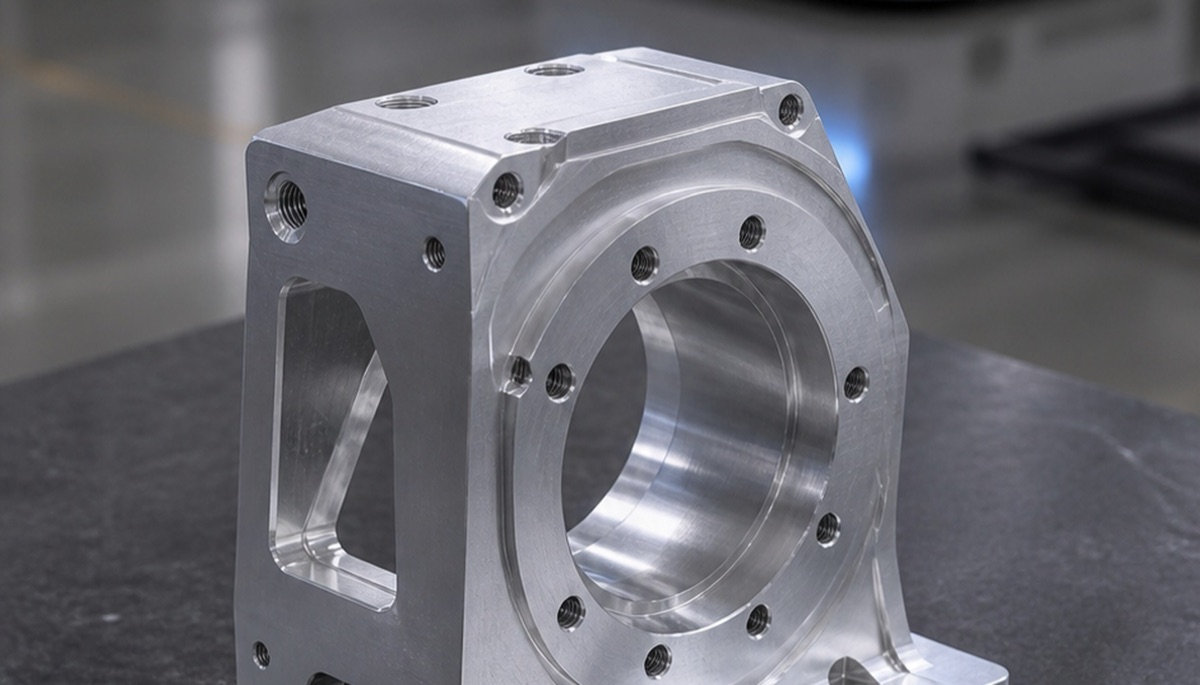

Eine massive Aluminiumplatte lässt sich direkter CNC-bearbeiten. Lochbilder, Stufen, Nuten, Passstiftbohrungen und Taschen können mit Standardfrässtrategien hergestellt werden. Schwierig wird es bei großen beidseitigen Flächen oder ungleichmäßigem tiefem Materialabtrag.
6061 ist meist leichter zu bearbeiten und zu beschaffen, während 7075 höhere Festigkeit mit höherer Spannungs- und Kostensensibilität bietet. Bei Platten können einseitige Nuten und asymmetrischer Abtrag nach dem Finish Ebenheitsdrift erzeugen.
Stabiler ist es, beide Seiten zu schruppen, Material gleichmäßig freizusetzen, den Vorschlichtbezug neu herzustellen und danach Montagefläche sowie Lochbild fertig zu bearbeiten. Anspruchsvolle Plattformen sollten nach der Oberfläche erneut geprüft werden.
Prozesslogik: Ebenheit vor Lochbild sichern
Bei optischen Montageplatten ist eine Zeichnung mit nur Lochabständen oft unvollständig. Ebenheit, Bezugsflächen, Zustand nach Oberflächenbehandlung und Prüfmethode sollten vor dem Angebot definiert werden.
OEMach trennt bei großen Aluminiumplatten normalerweise Schruppen und Schlichten, gleicht den Materialabtrag auf beiden Seiten aus und beendet Schlüsselflächen vor den Lochbildern, wenn die Montage dies verlangt. Bei Eloxal werden wichtige Bohrungen und Montageflächen nach der Behandlung überprüft.
Ziel ist weniger Justagezeit beim Kunden. Eine Plattform mit korrekten Einzelbohrungen kann trotzdem Probleme machen, wenn die Bezugsebene instabil ist.
Fünf Fragen vor der Bestellung
- Ist die Plattform auf Leichtbau, Dämpfung, Steifigkeit oder hohe Ebenheit optimiert?
- Benötigt die Wabenplatte Gewindeeinsätze, Randverstärkung oder lokale Massivbereiche?
- Braucht die massive Aluminiumplatte beidseitige Bearbeitung, getrenntes Schruppen/Schlichten und Spannungsfreisetzung?

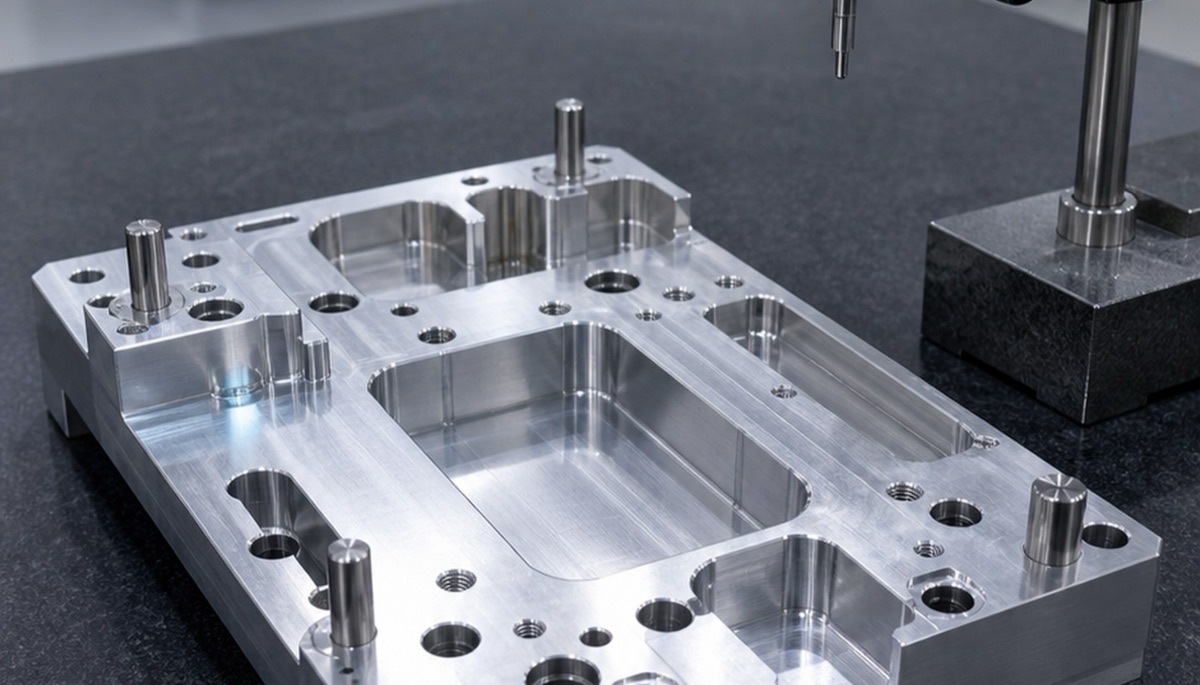

- Benötigen Lochbilder, Passstifte und Montageflächen KMG-Daten oder Ebenheitsbericht?
- Erfolgt die Endabnahme nach dem Eloxieren oder einer anderen Oberflächenbehandlung?
Häufige Fehler
Der erste Fehler ist, eine Wabenplatte wie eine massive Platte zu bohren und Kern sowie Einsätze zu ignorieren. Der zweite ist, nur Lochabstände zu prüfen, ohne die große Montageebene und den montierten Strahlengang zu bewerten.
Der dritte ist die Annahme, eine dickere Aluminiumplatte sei immer stabiler. Mehr Dicke bringt Gewicht und thermische Masse; Strukturgleichgewicht und Prozessfolge sind meist wichtiger.
Zusammenfassung
Die Bearbeitung optischer Plattformen sollte bei der Struktur beginnen, nicht nur bei Außenmaßen. Wabenplatten sind leicht und gedämpft, aber empfindlich bei Einsätzen, Klebezonen und lokalen Bearbeitungsfenstern. Massive Aluminiumplatten sind einfacher zu fräsen, verlangen aber Kontrolle von Ebenheit, Spannung und thermischem Verhalten. Ein guter Lieferant verbindet Materialwahl, Bezugplanung, Prozessfolge, Prüfung und Oberfläche zu einem Ablauf.
FAQ
Sind Wabenplatten für optische Plattformen geeignet?
Ja. Sie eignen sich für große, leichte und vibrationssensible Plattformen, aber Einsätze, Lochpositionen und Ebenheit müssen sorgfältig geplant werden.
Wann sollte eine massive Aluminiumplatte verwendet werden?
Massive Aluminiumplatten eignen sich oft für kleine bis mittlere optische Montageplatten, Gerätebasen, Adapterplatten und Strukturen mit dichten Lochbildern.
Warum ist Ebenheit bei optischen Plattformen wichtig?
Ebenheit beeinflusst die Lage von Haltern, Führungen, Linsenaufnahmen und optischen Modulen und damit Justagezeit und Strahlwegstabilität.
Kann man viele CNC-Bohrungen direkt in Wabenplatten setzen?
Nicht ohne Prüfung. Wabenkern, Decklage, Einsätze und Randrahmen müssen zuerst geprüft werden, um lokale Festigkeitsverluste zu vermeiden.
Kann OEMach optische Plattformstrukturen bearbeiten?
Ja. OEMach unterstützt Kleinserien von optischen Plattformplatten, Aluminiumbasen, Einsatzstrukturen und Präzisions-Montageplatten mit Bearbeitung und Prüfung.
