TC4 Titan wird mit deutlich niedrigeren Schnittgeschwindigkeiten bearbeitet als Aluminium und viele normale Stähle. Der Grund ist nicht eine langsame Maschine; der Werkstoff konzentriert Wärme nahe der Schneide, federt elastisch zurück und kann am Werkzeug haften.

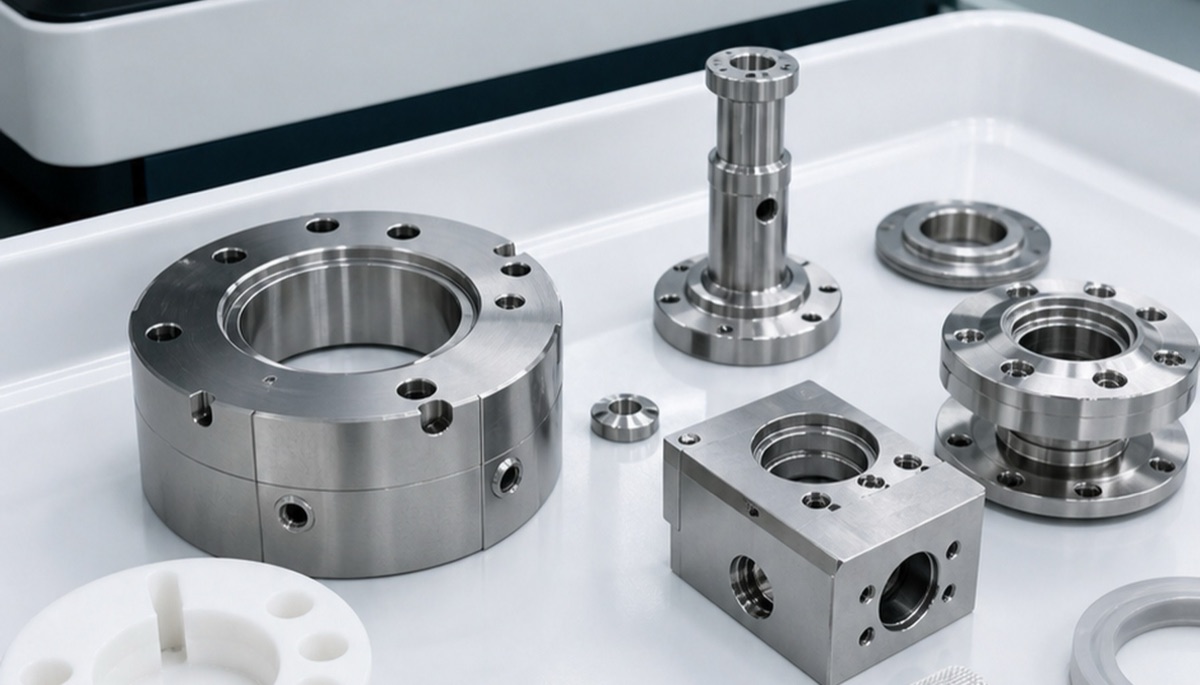

TC4 wird für leichte Roboterverbindungen, medizinische Strukturteile, luftfahrtnahe Halter und kompakte hochfeste Komponenten genutzt. Kunden schätzen spezifische Festigkeit und Korrosionsbeständigkeit, während die Fertigung langsamere Zyklen, strengere Werkzeugstandzeit und stärkere Kühlung akzeptieren muss.
OEMach prüft Werkzeugmaterial, Beschichtung, Schneidenschärfe, Schnittgeschwindigkeit, Vorschub, Kühlung, Spanabfuhr und Entgratung, bevor Lieferzeit für TC4 Titan geschätzt wird. Aluminiumlogik auf Titan zu übertragen, führt schnell zu Termin- und Qualitätsproblemen.
Werkzeug- und Parameterkontrolle für TC4 Titan
| Kontrollpunkt | Empfohlene Richtung | Grund | Risiko bei Ignorieren |
|---|---|---|---|
| Werkzeugmaterial | Vollhartmetallwerkzeuge bevorzugen | Bessere Steifigkeit und Verschleißfestigkeit | Universalwerkzeuge verschleißen schnell |
| Schneide | Scharfe Schneide und passender Spiralwinkel | Reduziert Quetschen und Rückfeder-Reibung | Stumpfe Schneide erhöht Wärme und Reiben |
| Schnittgeschwindigkeit | Oft 20-60 m/min, nach Geometrie angepasst | Hält Wärmebelastung an der Schneide kontrolliert | Zu hohe Geschwindigkeit kann Werkzeug verbrennen oder ausbrechen |
| Kühlung | Ausreichend Kühlmittel und gute Spanabfuhr | Entfernt Wärme und Späne aus der Schnittzone | Späne können die Oberfläche erneut verkratzen |
| Strategie | Stabiler Vorschub, moderate Zustellung und Reiben vermeiden | Erhält echten Schnitt statt Gleiten | Kaltverfestigung, Grate und Maßdrift steigen |
Warum TC4 nicht wie Aluminium geschnitten wird
Aluminium leitet Wärme gut, und Späne können Wärme effizient aus der Schnittzone abführen. TC4 leitet Wärme schlecht, daher bleibt mehr Wärme an Werkzeugkante und Werkstückoberfläche.
TC4 hat außerdem elastische Rückfederung. Nach dem Schnitt bewegt sich der Werkstoff zur Schneide zurück und erzeugt Reibung, Schwingungsmarken und Oberflächenzug. Dünne Wände, tiefe Taschen, kleine Bohrungen und lange Werkzeugauskragung verstärken dies.
Bei TC4 sollte eine Anfrage nicht nur fragen, ob das Teil machbar ist. Sie sollte auch klären, wie Wärme, Spanabfuhr und Werkzeugstandzeit kontrolliert werden.
Werkzeugwahl muss zur Struktur passen
Für TC4 werden meist Vollhartmetallwerkzeuge mit scharfer Schneide und geeigneter Beschichtung gegen Anhaftung und Wärme bevorzugt. Beim Schruppen zählen Spanabfuhr und Schneidenfestigkeit; beim Schlichten zählen Schneidenqualität, Maßstabilität und Rauheit.
Tiefe Taschen und dünne Wände verlangen kontrollierte Werkzeugauskragung zur Vibrationsreduzierung. Kleine Bohrungen und Gewinde brauchen Spanbruch, Kühlmittelzufuhr und Rückzugsstrategie, damit Späne nicht klemmen oder harte Gewindegrate bleiben.
Entgratung sollte früh geplant werden. TC4-Grate sind zäh, und reine manuelle Nacharbeit am Ende kann Kantenkonsistenz beschädigen. Bohrungsmündungen, Querbohrungen und dünne Kanten gehören in die Prozessroute.
Engineering-Beispiel: Werkzeugstandzeit vor Termindruck
Bei einem TC4-Verbindungsblock für Robotik hatte das Teil tiefe Taschen, Seitenbohrungen und dünnwandige Leichtbaubereiche. Der Kunde erwartete zunächst eine aluminiumähnliche Lieferzeit, aber der Probeschnitt zeigte, dass aggressive Geschwindigkeit Werkzeugverschleiß und Bohrungsgrate schnell erhöhen würde.

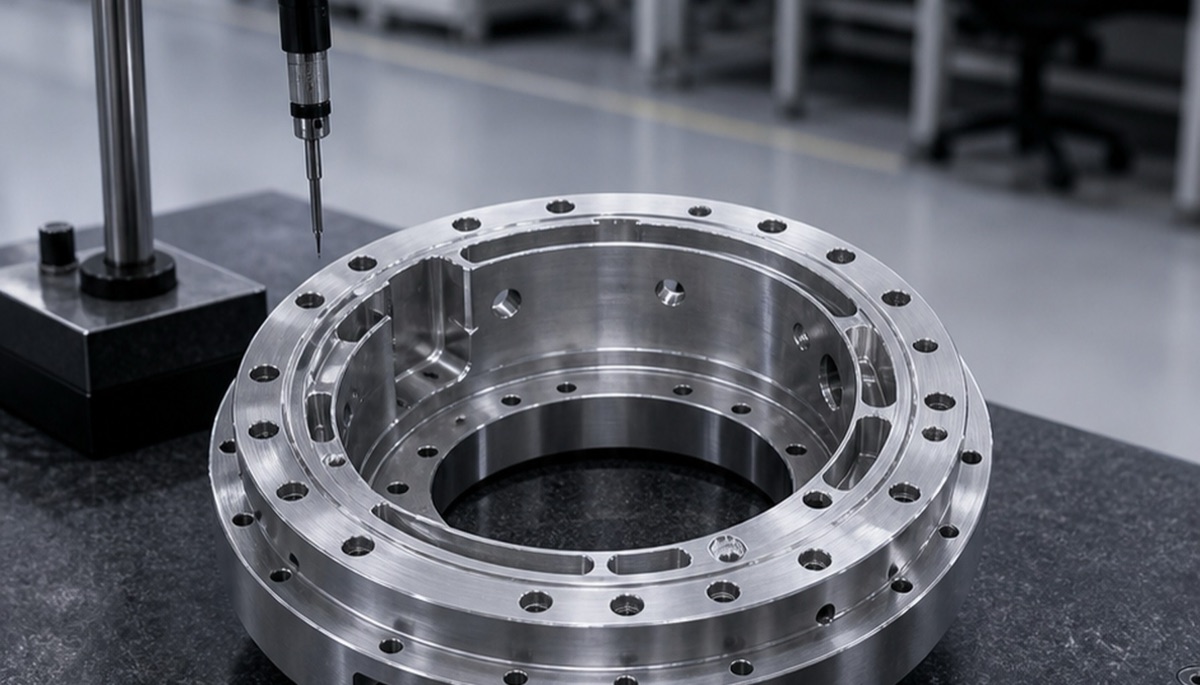

OEMach stellte die Route auf langsamen stabilen Schnitt, schichtweisen Abtrag und Endfinish der kritischen Bohrungen um. Werkzeugstandzeit und Wechselpunkte wurden dokumentiert, während die KMG-Prüfung Bohrungspositionen und Ebenheit der Schlüsselflächen bestätigte.
Die Bearbeitungszeit pro Teil stieg, aber die Route wurde für Kleinserien stabiler. Bei TC4 ist zuverlässige Lieferung meist wertvoller als kurzfristig maximale Geschwindigkeit.
Fünf Fragen vor einer TC4-Anfrage
- Ist das Material klar als TC4 Titan angegeben, und handelt es sich um Stange, Platte oder Schmiedeteil?
- Benötigen kritische Maße, Bohrungspositionen, Gewinde und Rauheit Messdaten?
- Dürfen dünne Wände, tiefe Taschen, Querbohrungen oder kleine Gewinde bei Radius oder Reihenfolge angepasst werden?
- Sind Entgratung, Reinigung, Passivierung oder Einzelverpackung erforderlich?
- Wird die Lieferzeit nach TC4-Bearbeitungstakt und nicht nach Aluminium-Erwartung geschätzt?
Häufige Missverständnisse
Das erste Missverständnis ist, TC4 wie hochfestes Aluminium zu behandeln und Wärmekonzentration sowie Werkzeuglast zu ignorieren. Das zweite ist, nur den Preis abzufragen, ohne Werkzeug-, Kühl- und Gratstrategie zu prüfen.
Das dritte ist, niedrige Schnittgeschwindigkeit als geringe Effizienz des Betriebs zu verstehen. Bei Titan ist langsamer stabiler Schnitt oft ein notwendiger Teil der Qualitätssicherung.
Zusammenfassung
TC4 Titan-CNC-Bearbeitung ist langsam wegen geringer Wärmeleitfähigkeit, elastischer Rückfederung, Anhaftung und schnellem Werkzeugverschleiß. Hartmetallwerkzeuge, scharfe Schneiden, geeignete Beschichtungen, ausreichende Kühlung, geplante Entgratung und Messprüfung bilden die Grundlage stabiler Titanlieferung.
FAQ
Warum ist TC4 Titan-CNC-Bearbeitung langsam?
TC4 leitet Wärme schlecht, federt elastisch zurück und neigt zu Anhaftung. Wärme konzentriert sich nahe der Schneide, sodass hohe Geschwindigkeit Werkzeuge schnell verschleißt oder beschädigt.
Welche Werkzeuge eignen sich für TC4?
Vollhartmetallwerkzeuge mit scharfen Schneiden, titan-geeigneter Beschichtung, stabilem Vorschub und ausreichender Kühlung werden häufig bevorzugt.
Welche Schnittgeschwindigkeit ist bei TC4 üblich?
Ein häufiger Engineering-Richtwert liegt bei 20-60 m/min, abhängig von Werkzeugdurchmesser, Steifigkeit, Kühlung und Bearbeitungsphase.
Warum sind Titangrate schwer zu entfernen?
TC4 ist zäh. Bohrungsmündungen, dünne Kanten und Querbohrungen können harte Grate bilden, die in Werkzeugbahn und Nachprozess geplant werden müssen.
Kann OEMach TC4-Teile in Kleinserie fertigen?
Ja. OEMach unterstützt TC4-Verbindungen, Halter, Medizinbauteile und Roboter-Präzisionsteile mit CNC-Bearbeitung und Prüfung.
