CNC-Bearbeitung von Teilen für medizinische chirurgische Navigations-Tracker

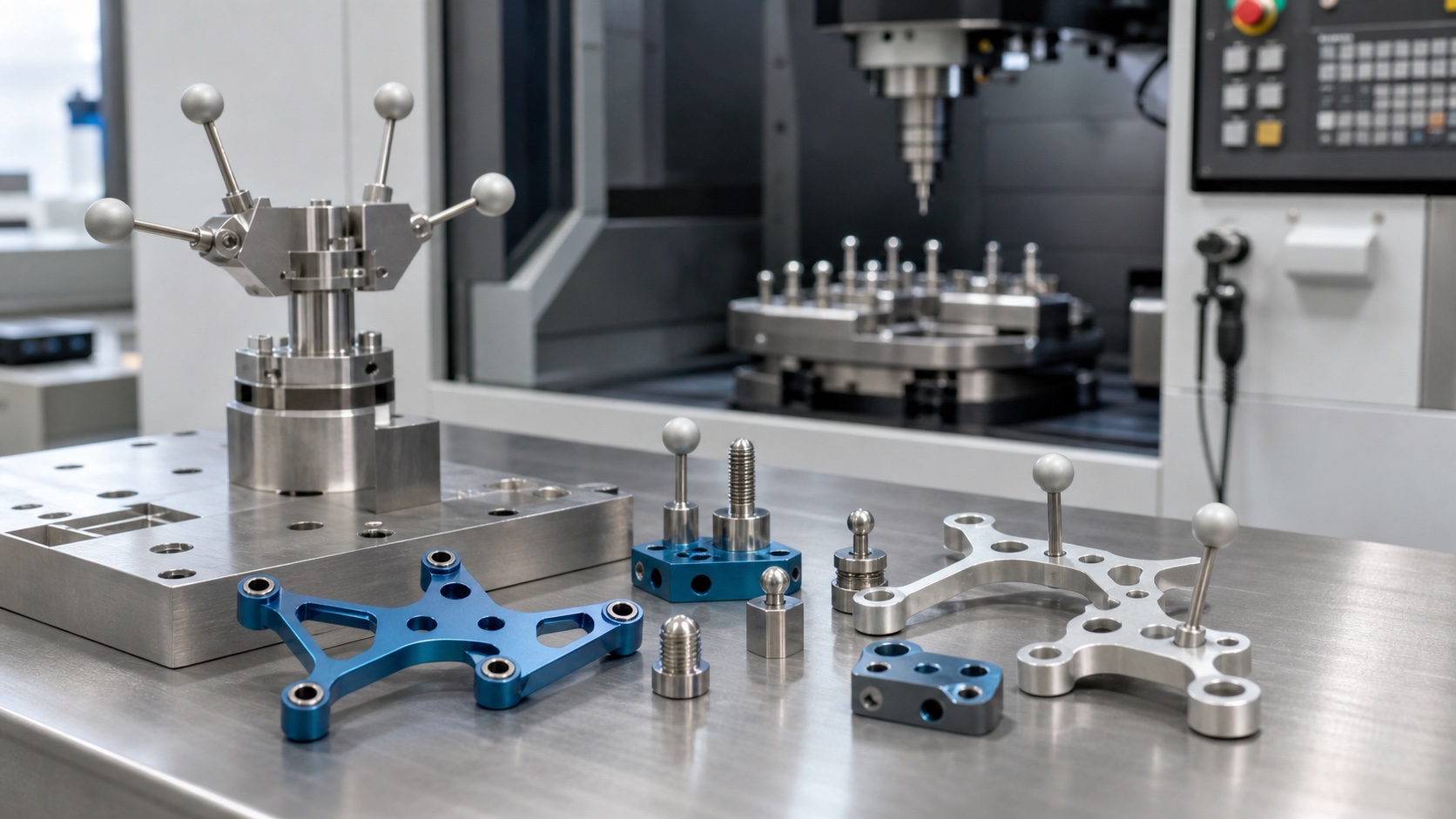

Chirurgische Navigationssysteme verwenden Tracker-Baugruppen, um Instrumente oder Halterungen mit dem optischen oder elektromagnetischen Positionierungssystem zu verbinden. Die bearbeiteten Teile sind häufig leichte Rahmen, Kugelmarker-Pfosten, Bezugskörper, Adapterplatten und kleine Verriegelungselemente. Viele dieser Teile berühren keinen Patienten direkt, dennoch beeinflusst ihre Geometrie Tracking-Wiederholbarkeit, Steifigkeit und Kalibrierstabilität. Kleine Abweichungen bei Lochposition, Gewindeachse, Ebenheit oder Bezugshöhe können die Integration deutlich erschweren.
Funktionale Anforderungen
Tracker-Bauteile müssen Marker oder Sensormodule in einer festen räumlichen Beziehung halten. Der Rahmen nutzt dünne Arme und Taschen zur Gewichtsreduzierung, während lokale Pads und Bosse Steifigkeit an Schrauben oder Pfosten schaffen. Zeichnungen sollten Hauptdatum, Markerbeziehung, Gewinde, Sichtflächen, Oberfläche und Eloxal- oder Passivierungsanforderungen klar angeben.
Werkstoff und Spannkonzept

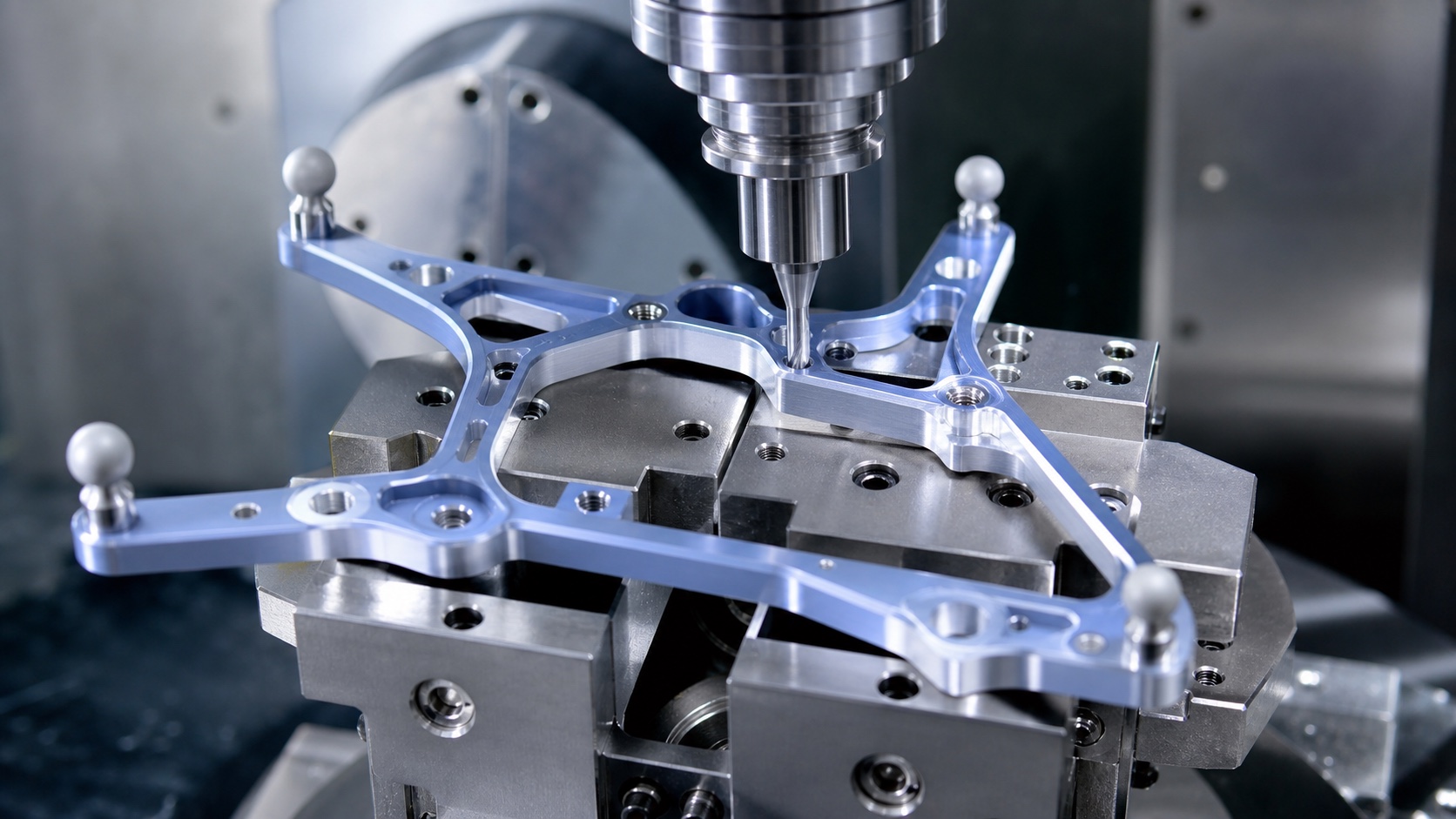

Aluminium 6061-T6 und 7075-T6 werden häufig genutzt, weil sie leicht, gut zerspanbar und gut eloxierbar sind. Edelstahl eignet sich für Markerpfosten, Passstifte, Buchsen oder verschleißfeste Einsätze. Dünne Rahmen brauchen breite Unterstützung, dürfen aber nicht durch Spannkräfte verzogen werden. Sondervorrichtungen, weiche Backen, Haltestege oder Stützmaterial helfen, Ebenheit bis zur Endkontur zu halten.
Kontrolle von Bezugspunkten, Bohrungen und Gewinden
Die Genauigkeit ergibt sich aus der Beziehung zwischen Bohrungen, Pfosten und Referenzflächen. Eine stabile Basis sollte zuerst erzeugt werden; kritische Markerbohrungen und Gewinde werden möglichst in derselben Aufspannung gefertigt. Bei mehreren Orientierungen müssen Vorrichtung und Prüfdatum zusammenpassen. Gewinde für Pfosten benötigen saubere Anlauffasen, korrekte Tiefe und eine Achse, die unter Anzugsmoment nicht kippt.
Taschen, dünne Arme und Eloxalzugabe
Taschen reduzieren Gewicht, können aber Vibration, Flex und Grate erzeugen. Werkzeugwege sollten vermeiden, dass ein dünner Steg am Ende ungestützt bleibt. Beim schwarzen Eloxieren sind Schichtdicke, Maskierung und Schutz enger Passungen zu berücksichtigen. Kratzer auf schwarzen Oberflächen sind gut sichtbar, deshalb ist die Handhabung Teil des Prozesses.
Prüfung, Reinigung und Lieferung

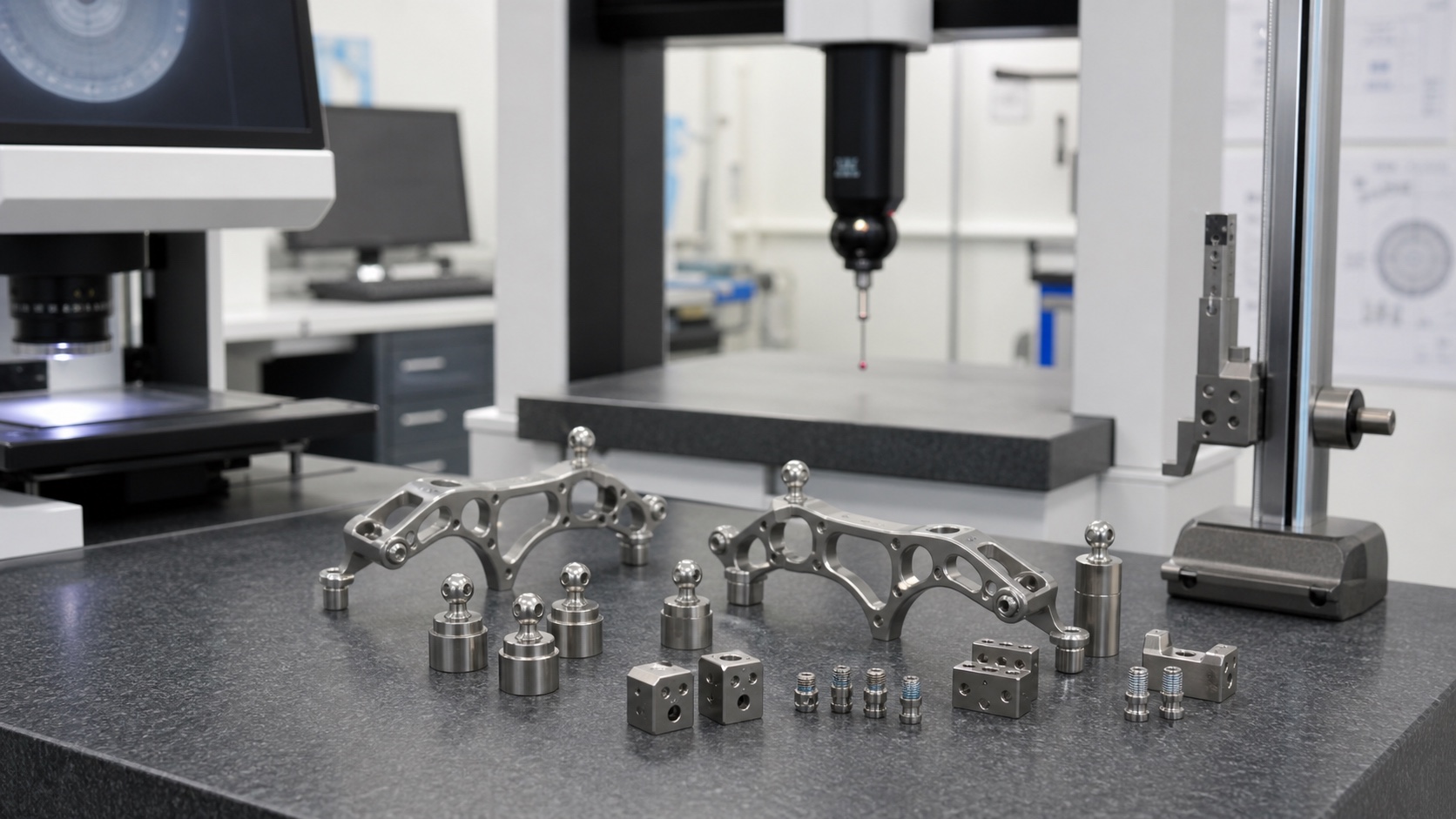

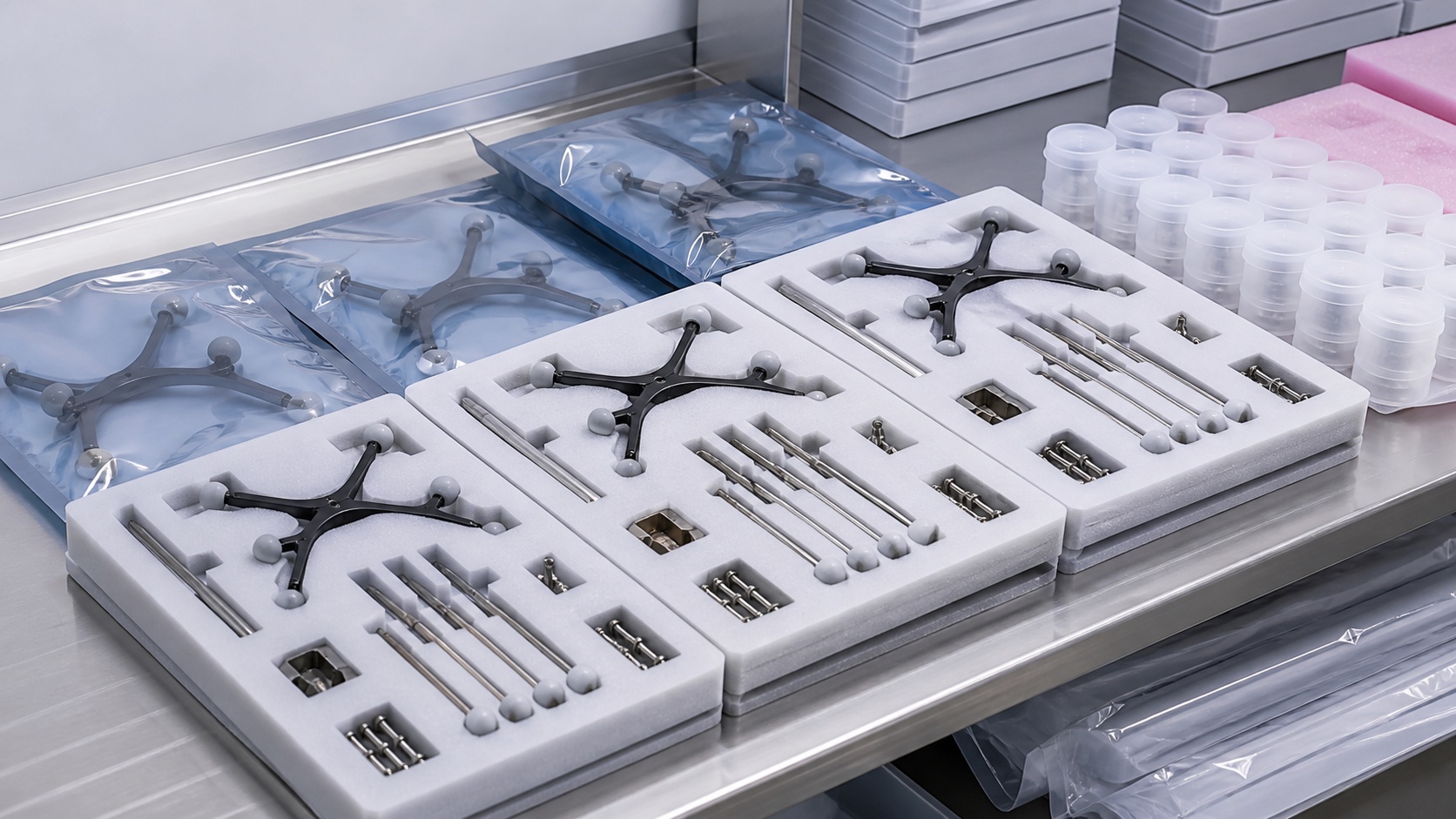

Geprüft werden Ebenheit, Profil, wahre Position, Gewinde, Pfostenhöhe, Datumspads, Kanten und Oberfläche. Für kalibrierkritische Teile ist ein CMM-Bericht mit Zeichnungsdatums sinnvoller als einzelne Messwerte. Saubere Verpackung trennt Rahmen, Pfosten und Schrauben und verhindert Reibspuren sowie Chargenvermischung.
FAQ
Welche Angaben sind für ein Angebot wichtig?
3D-Modell, 2D-Zeichnung, Datumskonzept, Markerbeziehung, Werkstoff, Oberfläche, Menge und Prüfanforderung.
Warum sind Bezugspunkte so wichtig?
Der Tracker muss Markerpositionen stabil halten; Lochposition, Pfostenhöhe und Referenzpads beeinflussen die Kalibrierung.
Kann ein Aluminiumrahmen schwarz eloxiert werden?
Ja. Schwarzes Eloxal ist üblich, aber Schichtdicke, Maskierung und kosmetische Handhabung müssen geplant werden.
Wie werden dünne Arme gegen Verzug geschützt?
Durch stabile Vorrichtungen, ausgewogenes Schruppen, Haltestege, leichte Schlichtgänge und passende Spannpunkte.
Welche Merkmale sollten per CMM geprüft werden?
Markerbohrungen, Datumspads, Profil, wahre Position, Ebenheit und alle Merkmale der Tracker-Koordinate.
Können Rahmen und Pfosten als Kit geliefert werden?
Ja. Rahmen, Pfosten, Schrauben und Zubehör können zusammen oder chargengetrennt verpackt werden.
