TC4-Titanbearbeitung ist langsam, weil der Prozess Wärme, Werkzeugverschleiß und Maßstabilität kontrollieren muss. Es ist nicht einfach eine Verzögerung in der Fertigung. Schlechte Wärmeleitung, hohe Elastizität, hohe Festigkeit und konzentrierte Schnittwärme können Werkzeuge schnell schädigen und Maße verschieben, wenn Parameter blind erhöht werden.
Aluminium lässt sich schnell zerspanen, und Edelstahl besitzt ein vertrauteres Prozessfenster. TC4 ist ein anderes Gleichgewicht aus Schnittwärme, Vibration und Werkzeugverschleiß. Wenn Roboter-Gelenkverbinder, leichte Halter, Flansche oder tragende Montagesitze TC4 nutzen, braucht das Projekt meist längere Maschinenzeit und höhere Kosten.
OEMach prüft zuerst, ob Titan wirklich notwendig ist. Danach wird der Prozess um 5-Achs-Zugang, stabiles langsames Schneiden, Kühlung, Werkzeugstandzeit, getrenntes Schruppen/Schlichten und CMM-Prüfung aufgebaut.
Warum TC4 langsam zerspant wird
| Grund | Bearbeitungsverhalten | Risiko | Prozesshinweis |
|---|---|---|---|
| Schlechte Wärmeleitung | Wärme konzentriert sich nahe der Schneide | Werkzeugbrand, blaue Oberflächen und Maßdrift | Kühlung stärken und unnötige Schnittwärme vermeiden |
| Hohe Elastizität | Werkzeugabdrängung und Rückfederung sind sichtbar | Bohrungsmaß, Wandstärke und Welligkeit werden instabil | Schnitttiefe kontrollieren und kritische Merkmale nachschlichten |
| Hohe Festigkeit | Hohe Werkzeuglast | Ausbrüche, Rattern und geringere Effizienz | Geeignete beschichtete Werkzeuge und steife Spannung nutzen |
| Neigung zum Ankleben | Späne stören die Schneide | Oberflächenziehen und mehr Grate | Spanabfuhr stabil halten und Werkzeugstandzeit kontrollieren |

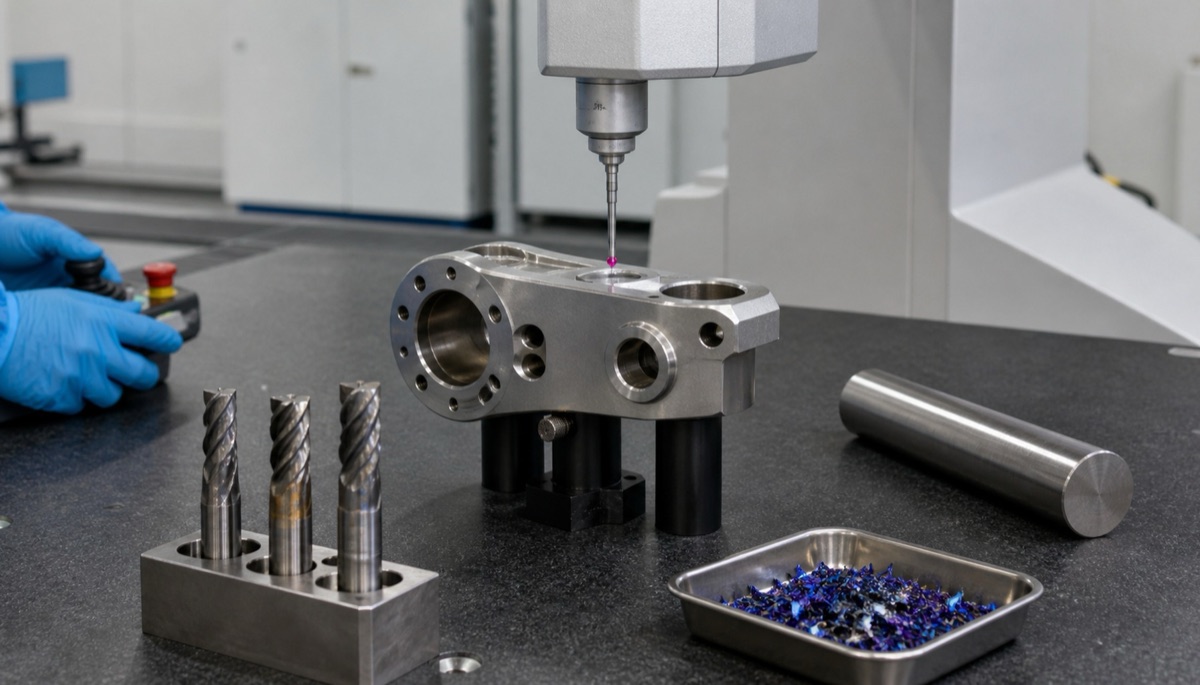

| Hohe Prüfanforderung | Robotergelenkteile haben kritische Bezüge | Erstteil gut, aber Drift in der Serie | Bohrungs-, Stirnflächen- und Koaxialbeziehungen mit CMM erfassen |
Schlechte Wärmeleitung trifft zuerst das Werkzeug
TC4 leitet Wärme beim Zerspanen schlecht ab. Mehr Wärme bleibt nahe der Werkzeugspitze, statt über Werkstück und Späne abzufließen. Steigt die Werkzeugtemperatur, beschleunigt der Verschleiß und die Oberflächenqualität kann schnell abfallen.
Wer Aluminium-Parameter mit hoher Drehzahl und hohem Vorschub übernimmt, sieht kurzfristig mehr Abtrag. In der Praxis können Werkzeugstandzeit, Bohrungsmaß und Oberfläche kippen; glänzende, blaue oder gerissene Flächen sind typische Warnzeichen.
Deshalb wird TC4 oft mit niedrigeren Parametern, starker Kühlung und stabiler Spanabfuhr bearbeitet. Langsameres Schneiden hält das Werkzeug in einem kontrollierbaren Zustand.
Elastizität und Vibration beeinflussen Gelenkgenauigkeit

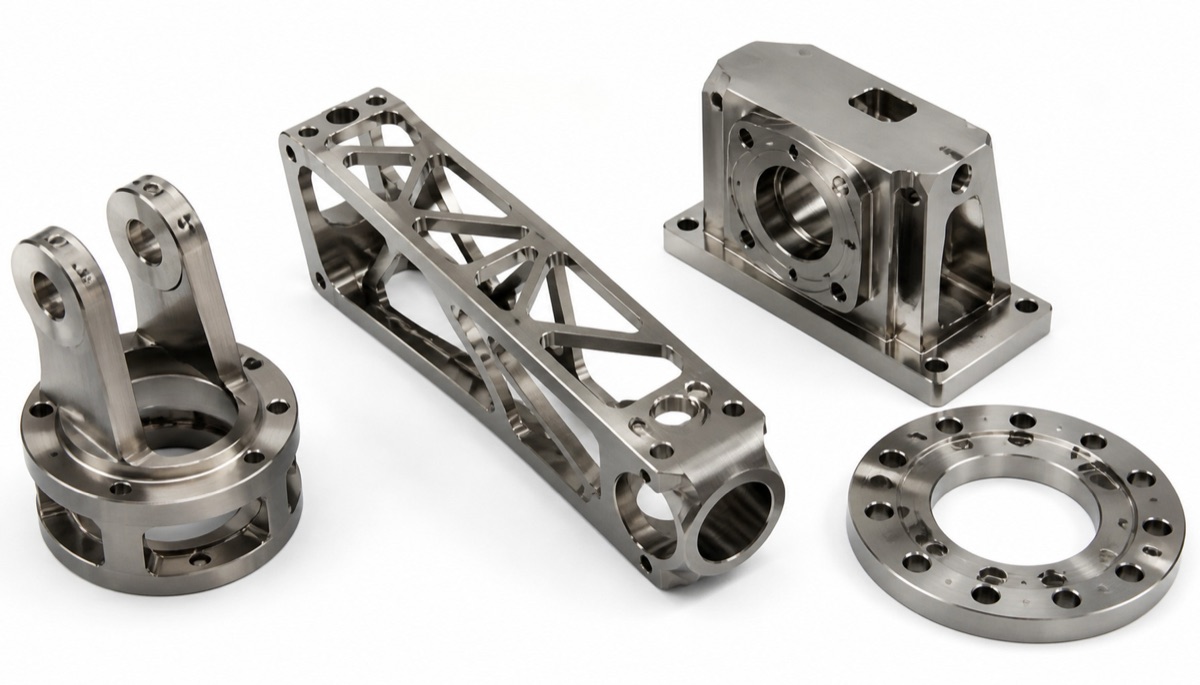

Titan-Roboterteile werden häufig in Gelenkverbindern, leichten tragenden Haltern oder speziellen Montagesitzen eingesetzt. Diese Bereiche haben Bohrungspositionen, Koaxialität, Stirnflächenkontakt und Positionstoleranzen. Die Elastizität von TC4 macht Werkzeugabdrängung und Rückfederung deutlicher.
Dünnwandige Leichtbaustrukturen sind besonders empfindlich. Eine etwas höhere Schnittkraft kann das Teil in der Vorrichtung verformen; nach dem Lösen bewegt sich das Maß erneut. Mehr Schnittdruck zur Zeiteinsparung verschärft das Problem.

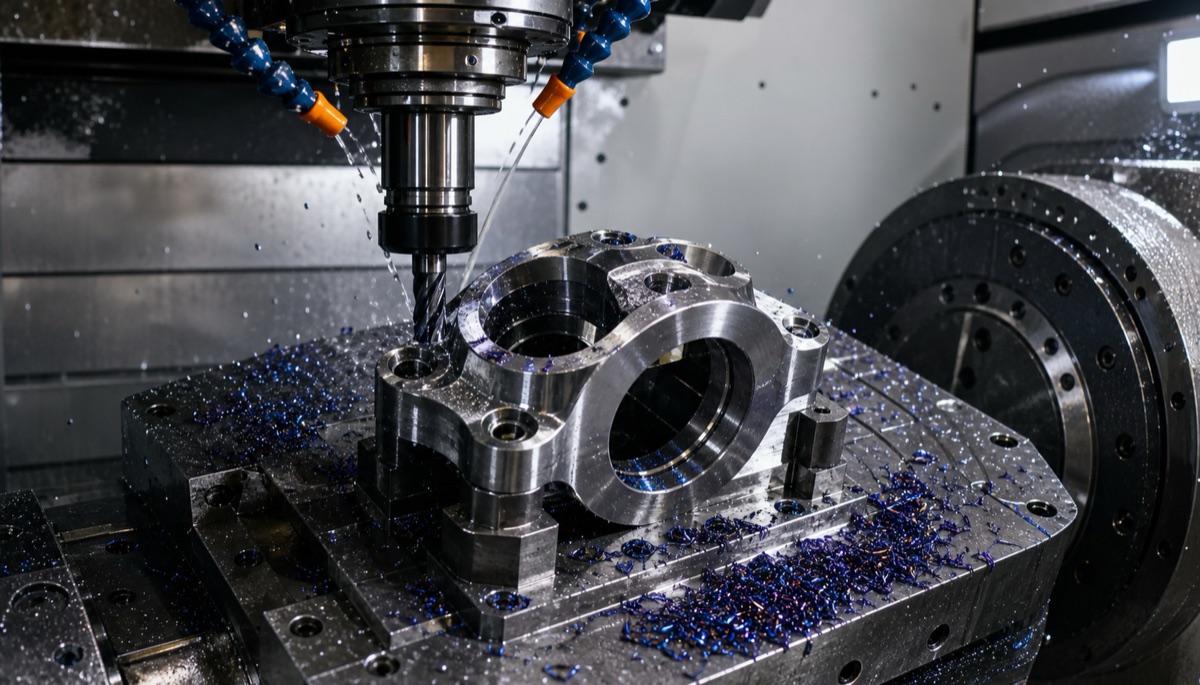

OEMach trennt Schruppen und Schlichten, hält stabiles Aufmaß, bearbeitet kritische Bohrungen spät und nutzt 5-Achs-Bearbeitung, wenn dadurch Umspannungen sinken. Die Prüfung dokumentiert Beziehungen zwischen Bohrungen, Stirnflächen und Montagebezügen, nicht nur Einzelmaße.
Werkzeugstandzeit bestimmt die echten Kosten
In TC4-Angeboten liegen Werkzeugkosten und Maschinenzeit deutlich über normalen Aluminiumteilen. Wird mit verschlissenem Werkzeug weitergearbeitet, folgen Maßdrift, gezogene Oberfläche und schwierige Grate.
TC4-Kosten sollten nicht nur über die Schnittzeit eines Einzelteils bewertet werden. Werkzeugstandzeit, Wechselrhythmus, Erstteilfreigabe und Prüfzeit gehören in die Kalkulation. Bei Kleinserien ist stabile Parametrisierung am Erstteil meist günstiger als spätere Nacharbeit an einer driftenden Serie.
Stabiles Schneiden verbessert die Montage
In einem TC4-Projekt für einen Roboter-Gelenkverbinder war die erste Sorge die lange Bearbeitungszeit. OEMach erklärte die Prozesslogik und teilte das Teil in Schruppen, Vorschlichten, Schlichten kritischer Bohrungen und CMM-Prüfung.
Die Bearbeitung nutzte konservative Parameter zur Kontrolle von Werkzeugverschleiß und Kühlung. Kritische Bohrungen wurden am Ende geschlichtet; Stirnflächenkontakt, Lochabstand und Koaxialität wurden geprüft. Obwohl die Zykluszeit länger als bei Aluminium war, wurde die Erstteilmontage stabiler und Nacharbeitsrisiko geringer.
Was Entwicklung und Einkauf vor der Bestellung klären sollten
- Braucht das Teil wirklich TC4, oder erfüllen 7075 Aluminium bzw. Edelstahl die Funktion?
- Welche Bohrungen, Lagersitze, Stirnflächen und dünnen Leichtbaubereiche sind kritisch?
- Darf der Lieferant Radien, Wandstärken oder Prozessrippen nach Titanverhalten anpassen?
- Sind CMM-Bericht, Erstteilbericht und Entgratvorgaben erforderlich?
- Werden Kosten und Lieferzeit nach Titanlogik kalkuliert statt nach Aluminium-Prototypenerwartung?
Häufige Fehler
Der erste Fehler ist, von TC4 die Schnittgeschwindigkeit von Aluminium zu verlangen. Die Materialien folgen völlig unterschiedlicher Logik. Der zweite Fehler ist, nur Festigkeit zu sehen und Bearbeitungskosten zu ignorieren.
Der dritte Fehler ist, Werkzeugzustand und Oberfläche für Geschwindigkeit zu opfern. Wenn Titan reißt oder Maße driften, ist Nacharbeit meist teurer als die eingesparte Zeit.
Zusammenfassung
TC4-Titan-Roboterteile werden langsam bearbeitet, weil Titan schlecht Wärme leitet, elastisch ist, Werkzeuge schnell verschleißt und Schnittwärme konzentriert. Langsam schneiden bedeutet nicht niedrige Effizienz; es schützt Werkzeug, Maße und Oberfläche. OEMach eignet sich für frühe Prozessprüfung bei hochpräzisen Titan-Kleinserien.
FAQ
Warum ist TC4-Titan langsam zu bearbeiten?
TC4 leitet Wärme schlecht, ist elastisch und fest. Schnittwärme konzentriert sich nahe der Schneide, und Werkzeugverschleiß steigt schnell, wenn Parameter zu hoch werden.
Müssen Roboterteile immer aus TC4 bestehen?
Nein. TC4 lohnt sich, wenn hohe spezifische Festigkeit, Korrosionsbeständigkeit oder Leichtbau klar erforderlich sind.
Warum ist TC4 teurer als 7075 Aluminium?
Kosten entstehen durch Material, Werkzeugverschleiß, Maschinenzeit, Kühlung, Prüfung und Entgratung.
Wie wird Verzug bei dünnwandigem TC4 kontrolliert?
Durch getrenntes Schruppen und Schlichten, stabile Spannung, kontrollierte Schnitttiefe und Wärme sowie spätes Schlichten und Prüfen kritischer Merkmale.
Kann OEMach TC4-Roboterteile bearbeiten?
Ja. OEMach unterstützt Kleinserien von TC4-Gelenkteilen, leichten Haltern, Flanschen und Montagesitzen mit CNC-Bearbeitung und Prüfprotokollen.
