CNC-Bearbeitung von Teilen für medizinische Endoskop-Optikmodule

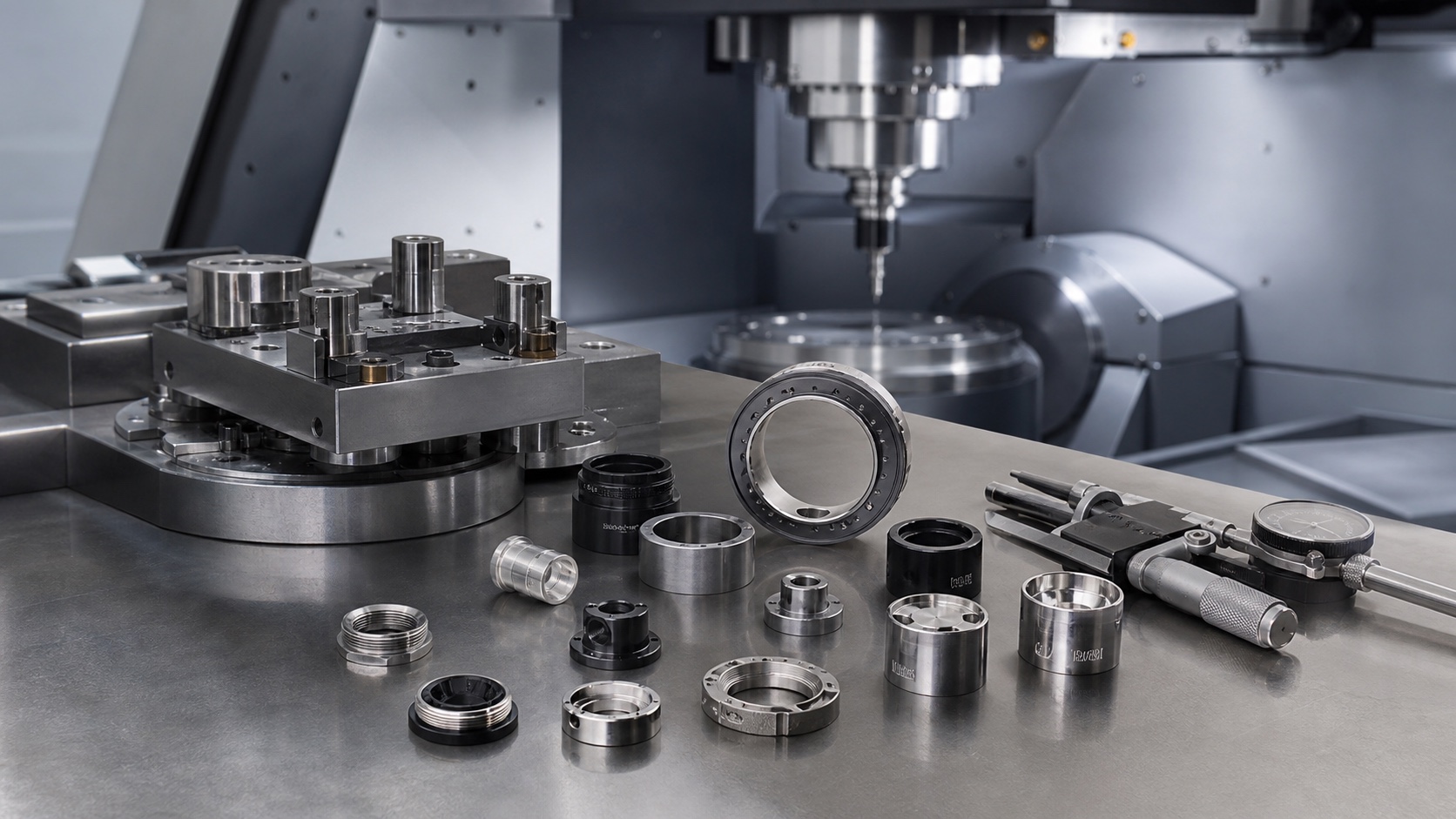

Optikmodule in medizinischen Endoskopen bestehen aus kleinen Präzisionsteilen, deren Anforderungen erst in der Montage vollständig sichtbar werden. Linsenhalter, Hülsen, Ausrichtungsringe und Miniaturkragen müssen die optische Achse stabil halten und zugleich Dichtungen, Lichtleiter oder Befestigungen aufnehmen. Ein kleiner Grat, eine ovale Bohrung, eine schiefe Schulter oder eine raue Übergangsfläche kann die Bildqualität beeinflussen, Linsen beschädigen oder die Montage verlangsamen. CNC-Bearbeitung für diese Bauteile bedeutet daher kontrollierte Geometrie, Sauberkeit und Wiederholbarkeit.

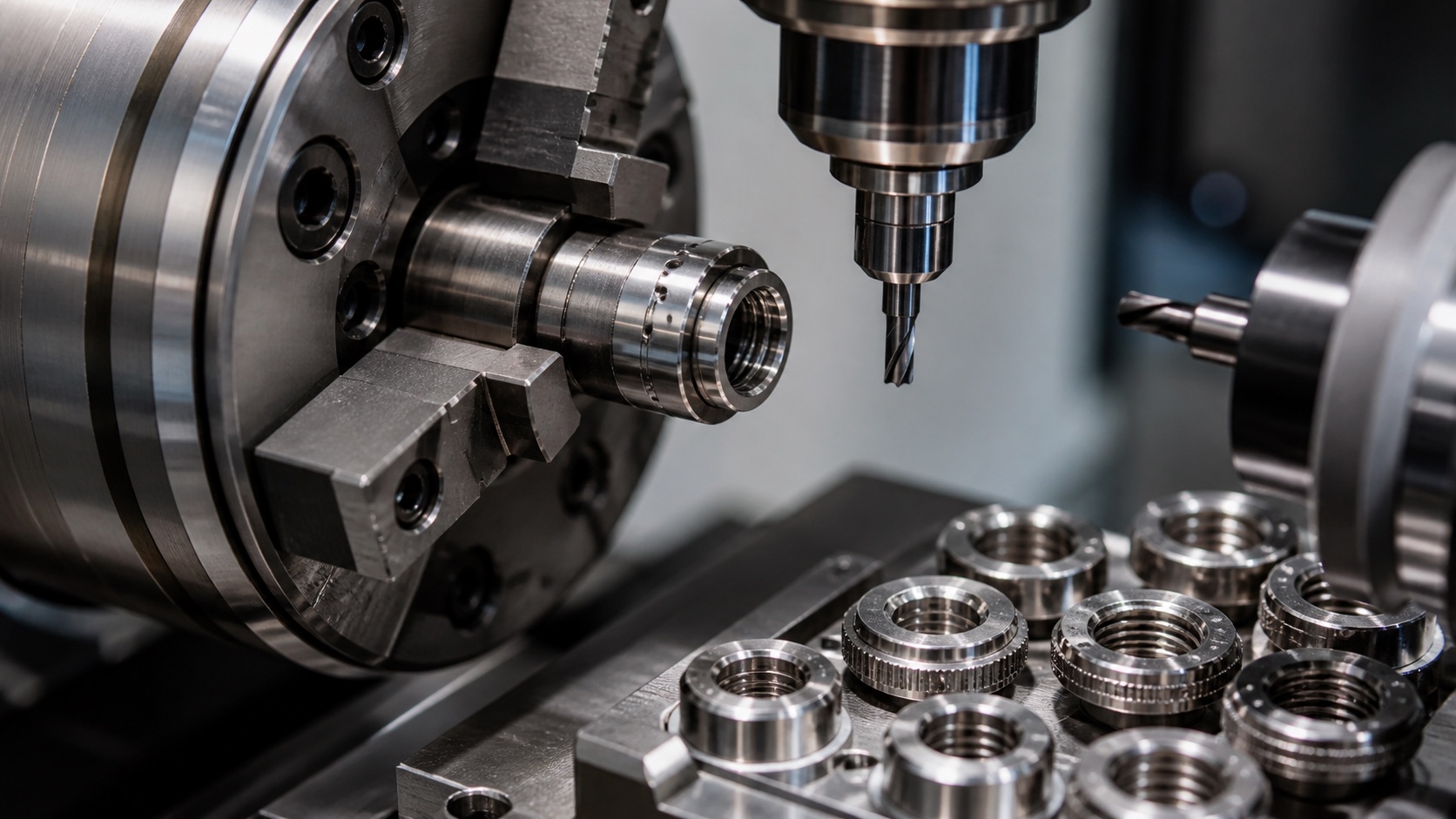

Bauteilanforderungen und Bearbeitungsrisiken
Typische Teile sind Linsensitze aus Edelstahl, Distanzringe aus Aluminium, Positionierkragen und kleine Gewindehülsen. Kritisch sind Konzentrizität zwischen Innenbohrung und Außendurchmesser, Rechtwinkligkeit der Schulter, Verzug dünner Wände, Grate an Querbohrungen und sichtbare Oberflächen. Für eine belastbare Anfrage sollten Zeichnung, 3D-Modell, Werkstoff, Datumskonzept, optische Funktionsflächen, Reinigung und Oberfläche klar angegeben werden.
Werkstoff- und Prozessplanung
Edelstähle wie 303, 304 und 316L werden wegen Korrosionsbeständigkeit und Reinigbarkeit eingesetzt. Aluminium eignet sich für leichte Gehäuse und Prototypen, Titan für hohe Festigkeit bei geringem Gewicht. Drehen erzeugt meist Bohrung, Außendurchmesser und Referenzschultern. Fräsen, Bohren oder angetriebene Werkzeuge ergänzen Seitenbohrungen, Nuten, Flächen und Gewinde.
Konzentrizität, Bohrungsfinish und dünne Wände
Die optische Bohrung ist oft die wichtigste Funktion. Schruppen und Schlichten sollten getrennt werden, Werkzeugauskragung und Schnittdruck müssen begrenzt bleiben. Dünnwandige Ringe dürfen nicht zu stark gespannt werden, da sie nach dem Lösen oval werden können. Weiche Backen, Spanndorne und leichte Schlichtschnitte unterstützen stabile Maße.

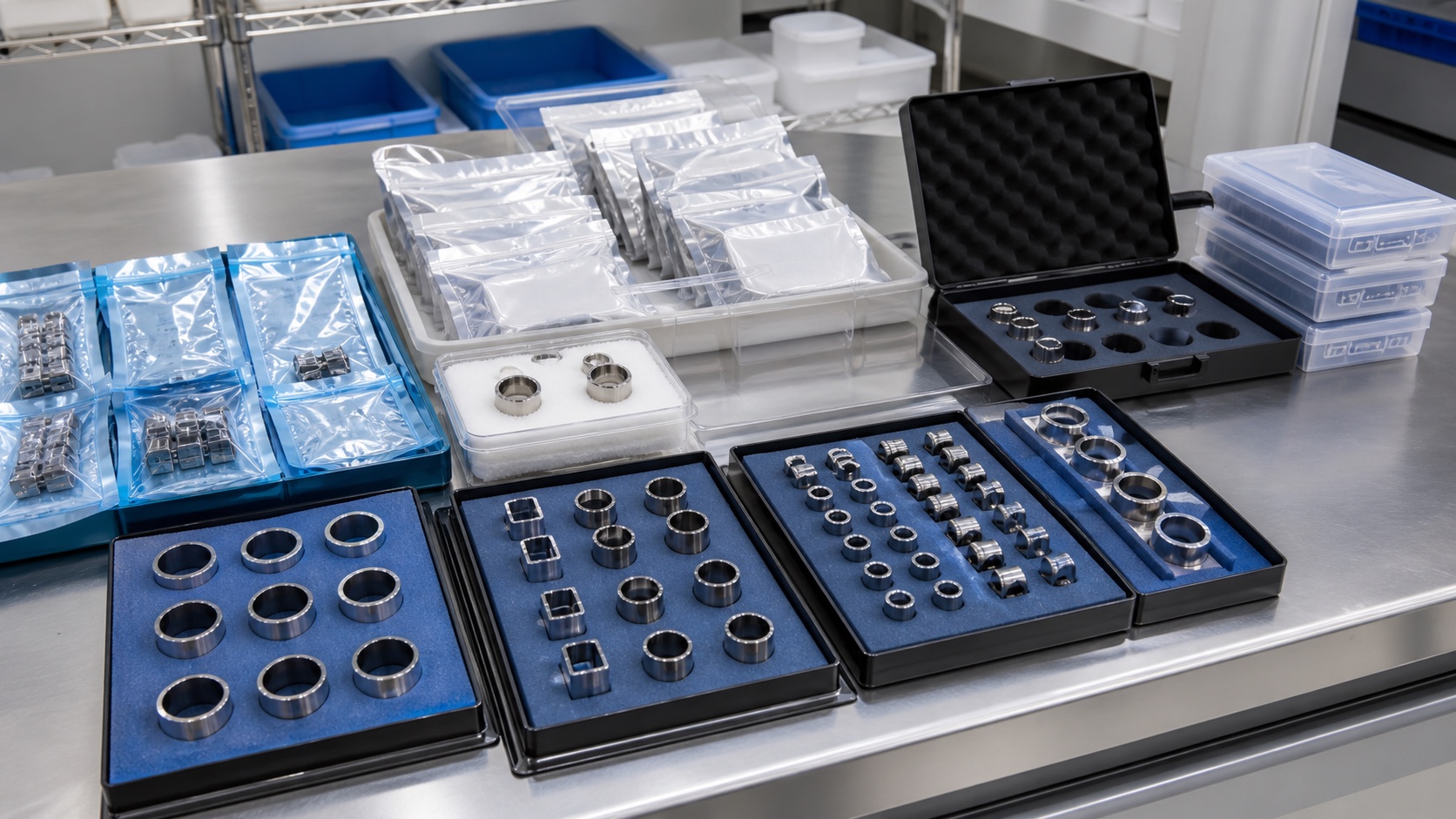

Gratkontrolle und saubere Handhabung
Querbohrungen und innere Schnittpunkte erzeugen schwer sichtbare Grate. Sie können Linsen, Dichtungen oder die Sauberkeit beeinträchtigen. Geeignet sind Fasen, Rückseitenentgratung, kontrolliertes Bürsten, Mikroskopprüfung und passende Reinigung. Bei der Verpackung sind Fasern, Klebereste und Vermischung von Chargen zu vermeiden.

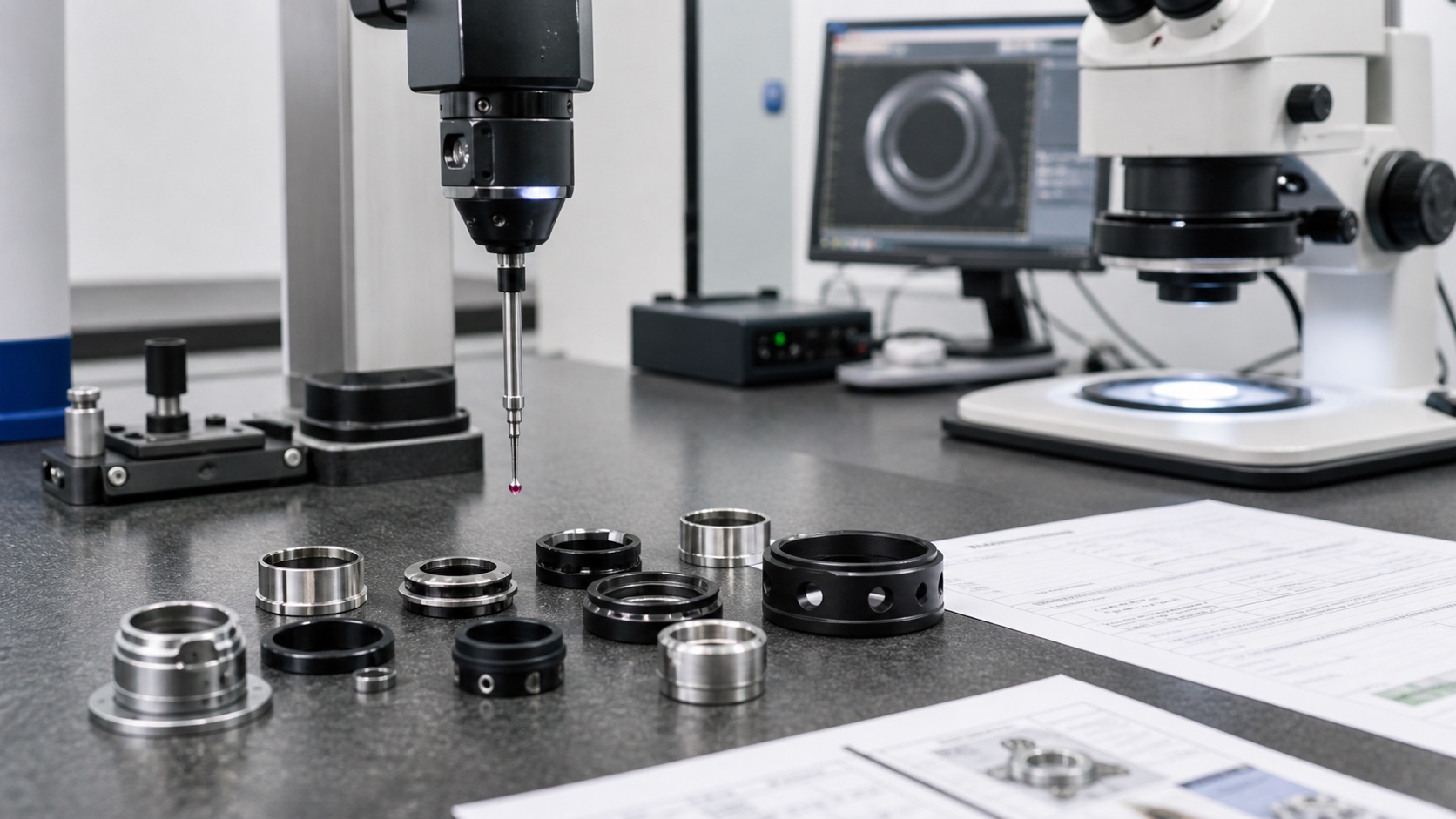

Prüfung und Lieferdokumentation
Ein Prüfplan umfasst Innenbohrung, Außendurchmesser, Schulterhöhe, Rundlauf, Rechtwinkligkeit, Lochposition, Gewinde, Fasen und Oberfläche. CMM, optische Messung, Luftmessdorne, Innenmessgeräte und Mikroskope können sinnvoll sein. Bei Prototypen zeigt die Erstmusterprüfung, ob Bearbeitungsdatum und Montagedatum übereinstimmen.
FAQ
Welche Daten werden für ein Angebot benötigt?
2D-Zeichnung, 3D-Modell, Werkstoff, Oberfläche, kritische Toleranzen, Menge, Reinigungs- und Prüfanforderungen.
Welche Merkmale sind besonders kritisch?
Optische Innenbohrung, Referenzschulter, Außendurchmesser, Gewinde, Rundlauf und gratfreie Querbohrungen.
Sind kleine Serien möglich?
Ja. Prototypen und Pilotserien sind üblich, benötigen aber stabile Spannmittel und Erstmusterprüfung.
Wie werden innere Grate kontrolliert?
Durch Fasen, Rückseitenentgratung, Mikroskopprüfung, kontrolliertes Bürsten und geeignete Reinigung.
Wann muss nach der Oberfläche erneut gemessen werden?
Wenn Passivieren, Eloxieren oder Reinigung kritische Passungen beeinflussen können, sollte vor und nach dem Prozess geprüft werden.
Was gehört zur sauberen Verpackung?
Einzelschutz, Beutel- oder Traytyp, Chargentrennung, Sauberkeitsvorgabe und klare Kennzeichnung.
