CNC-Bearbeitung von Kalibriervorrichtungen für medizinische Ultraschallsonden

Kalibriervorrichtungen für medizinische Ultraschallsonden kombinieren präzise Teile, die Sonde oder Prüfschnittstelle wiederholgenau positionieren. Sie sind keine Endgeräte, beeinflussen aber Validierung, Produktionsprüfung und Servicekalibrierung.

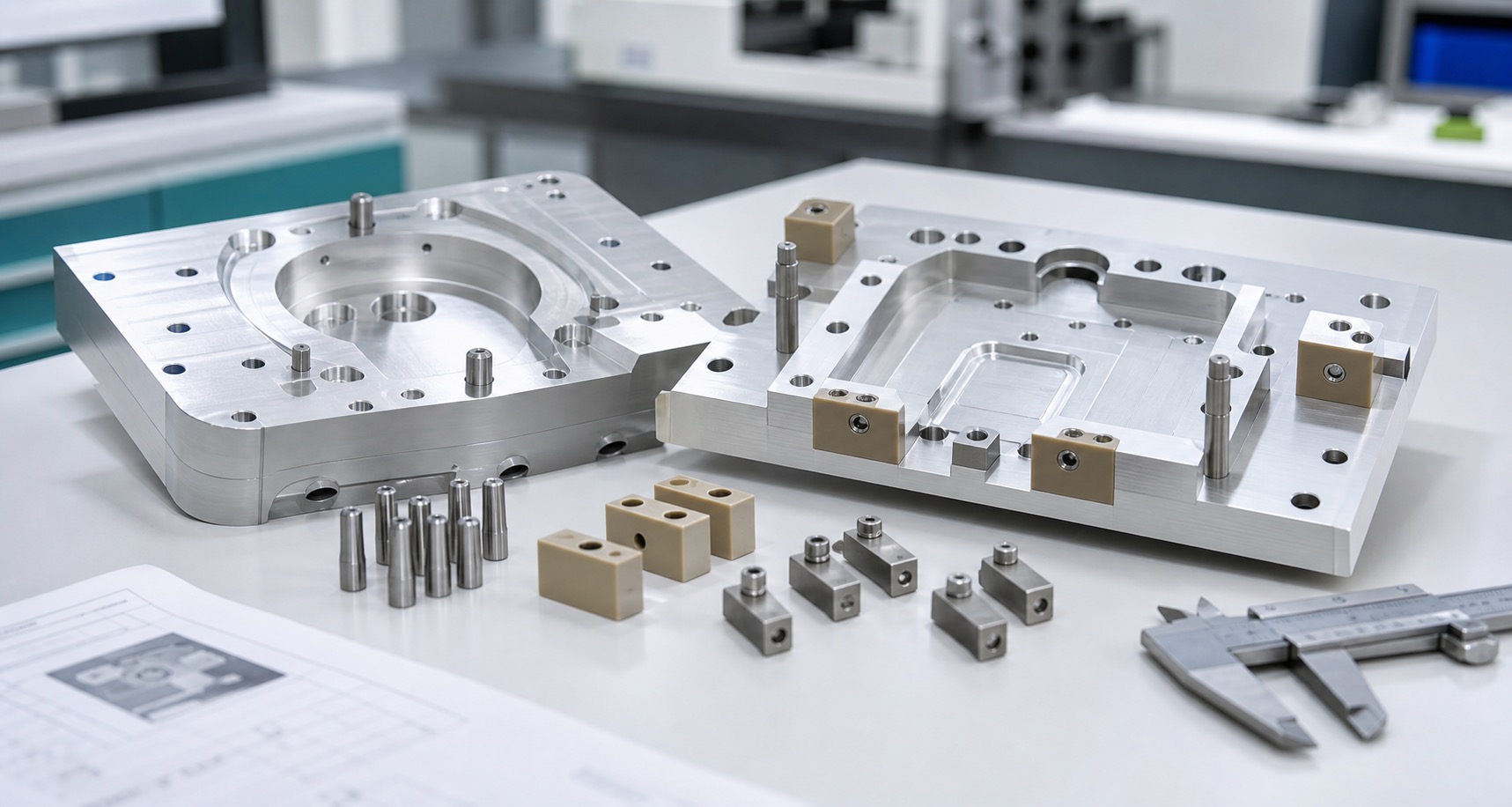

Vorrichtungsumfang

Eine typische Baugruppe enthält sondenförmige Taschen, Passstiftpositionen, Gewinde, Sensorfenster, Abstandshalter und Klemmelemente. Jedes Teil hat eine klare Funktion für Positionierung, Schutz oder Montage.

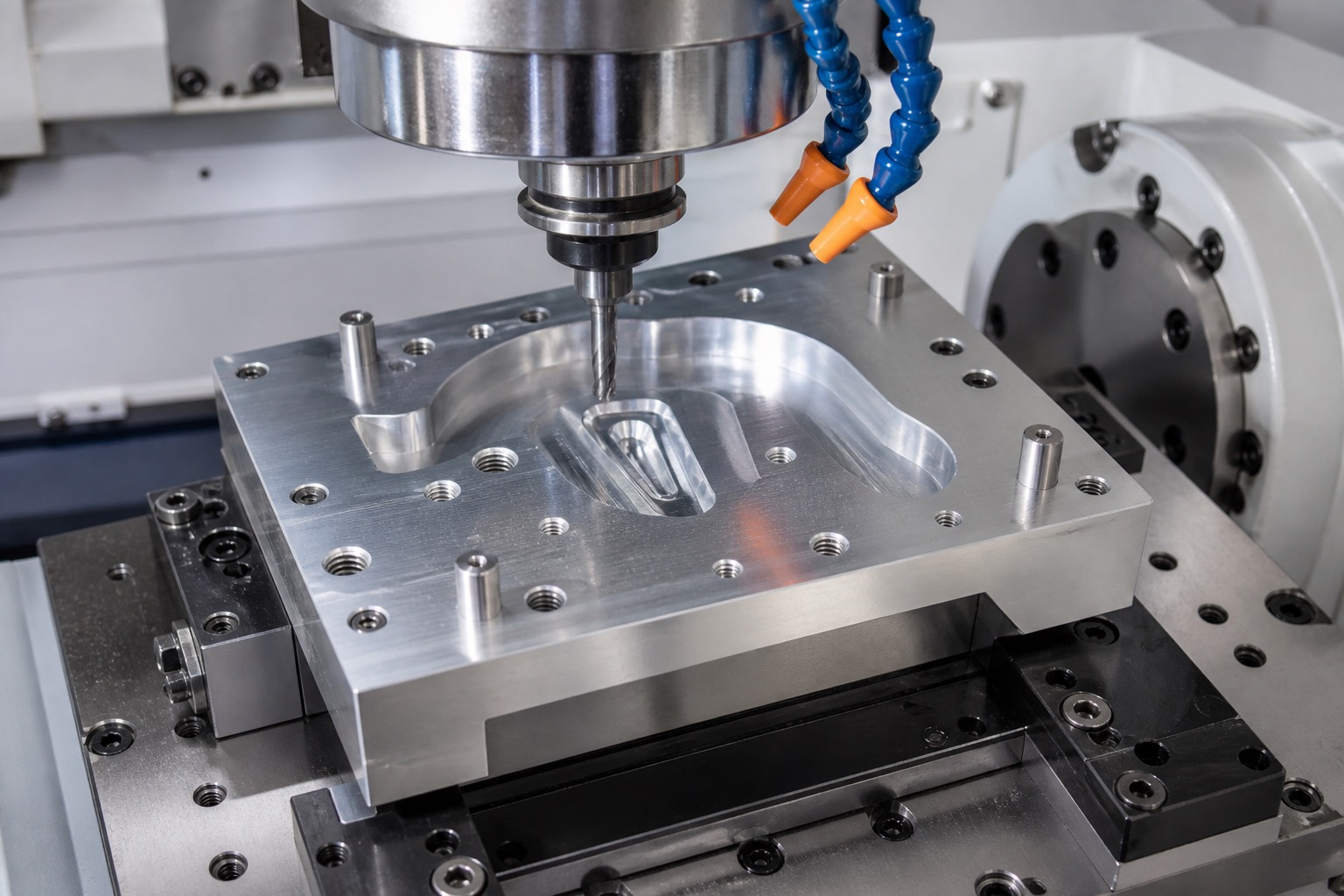

Bearbeitungsstrategie

Aluminiumplatten werden zuerst geschruppt und nach Kontrolle von Spannung und Klemmung geschlichtet. Kurvenflächen benötigen ruhige Bahnen; PEEK geringe Spannkraft; Titan konservative Schnittdaten.

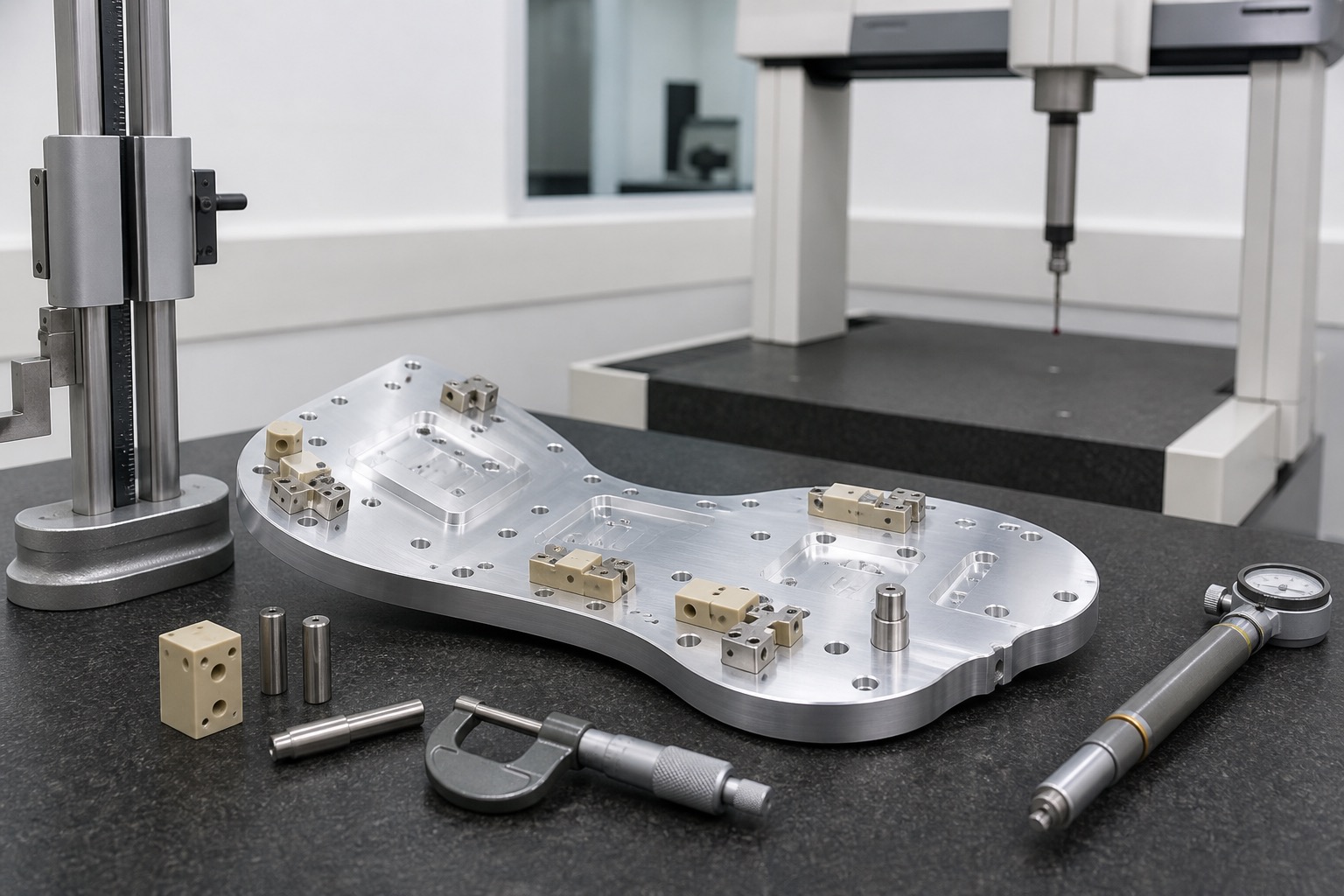

Prüfung und Qualität

Die Prüfung umfasst Bezugsflächen, Lochposition, Taschengeometrie, Gewinde, Abstandshalterhöhe und Klemmsitz. CMM, Lehren und Erstmusterprüfung sichern den Prozess.

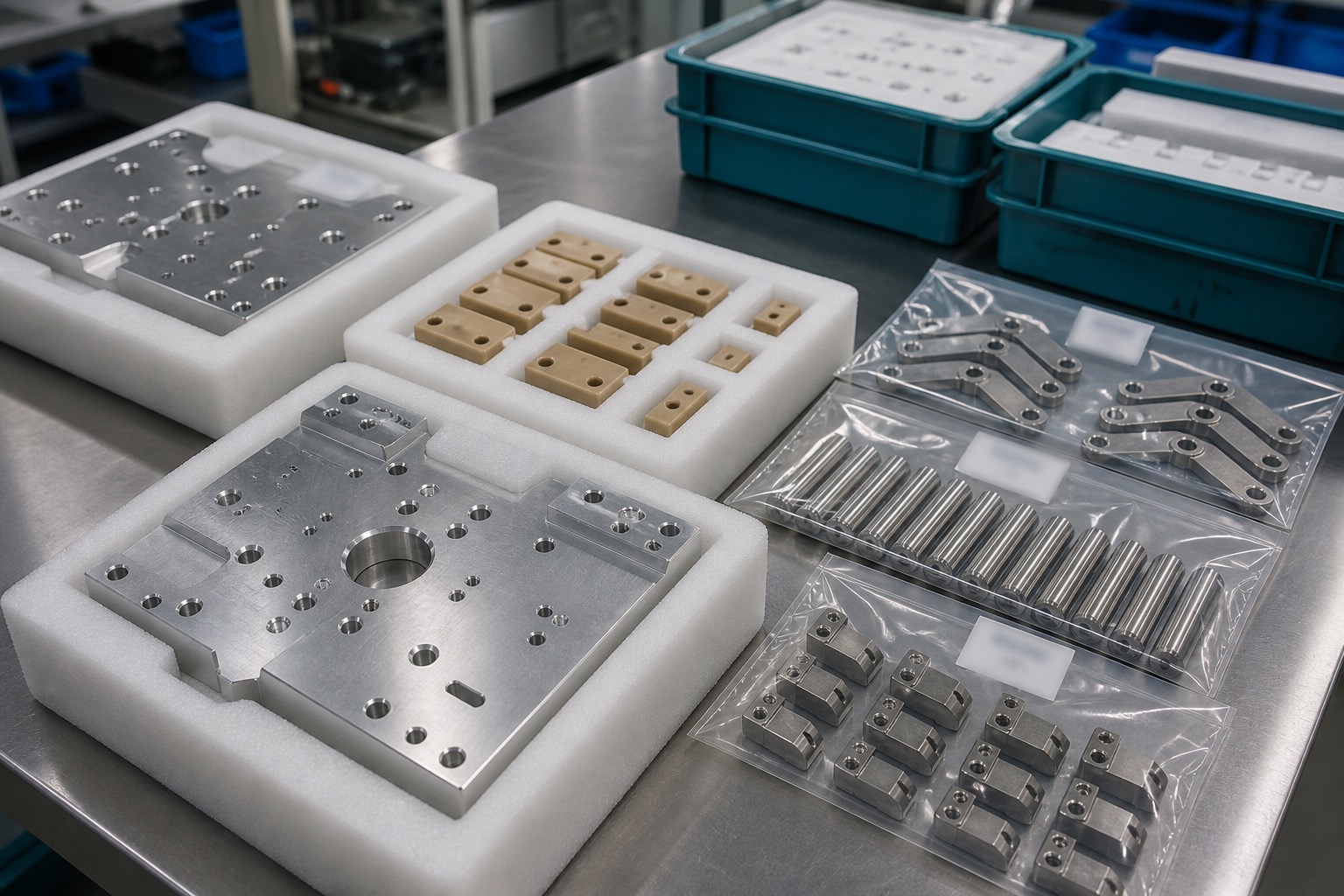

Saubere Verpackung

Platten, Abstandshalter, Stifte und Klemmen werden nach Teilenummer getrennt und mit Schaum, Beuteln und Revisionsetiketten geschützt.

FAQ

Welche Teile enthält eine Ultraschallvorrichtung?

Aluminiumplatten, Edelstahlstifte, PEEK-Abstandshalter, Titanklemmen, Bezugsflächen und Gewinde.

Warum sind Bezugspunkte wichtig?

Sondenposition und Wiederholbarkeit hängen von stabilen Flächen, Stiften und Bohrungen ab.

Welche Werkstoffe werden verwendet?

Aluminium für Platten, Edelstahl für Stifte, PEEK für Abstandshalter und Titan für kompakte Klemmen.

Was wird geprüft?

Kurventaschen, Bohrungen, Gewinde, Klemmenpositionen, Höhen, Planheit und Oberfläche.

Wie wird der Versand geschützt?

Durch Trennung nach Teilenummer, Schaum oder Beutel und Revisionskennzeichnung.

Was wird für ein Angebot benötigt?

CAD, 2D-Zeichnungen, Vorrichtungsfunktion, Sondenschnittstelle, Werkstoff, Oberfläche, Menge und Prüfung.
