CNC-Bearbeitung von Teilen für medizinische Sterilisationsgeräte: Schienen, Halter und Trays

Medizinische Sterilisationsgeräte enthalten viele präzise Metallteile: Schienen, Halter, Führungsblöcke und geschlitzte Trays. Sie müssen Ausrichtung, Reinigung und Wiederholbarkeit bei Beladung, Wartung und Reinigungseinwirkung sichern.

Material und Teilefamilien

Typische Komponenten sind Edelstahl-Seitenschienen, Rundhalter, Aluminiumblöcke und Führungsleisten. 304 und 316 werden wegen Korrosionsbeständigkeit und Reinigbarkeit gewählt; Aluminium eignet sich für geschützte Blöcke oder Vorrichtungen.

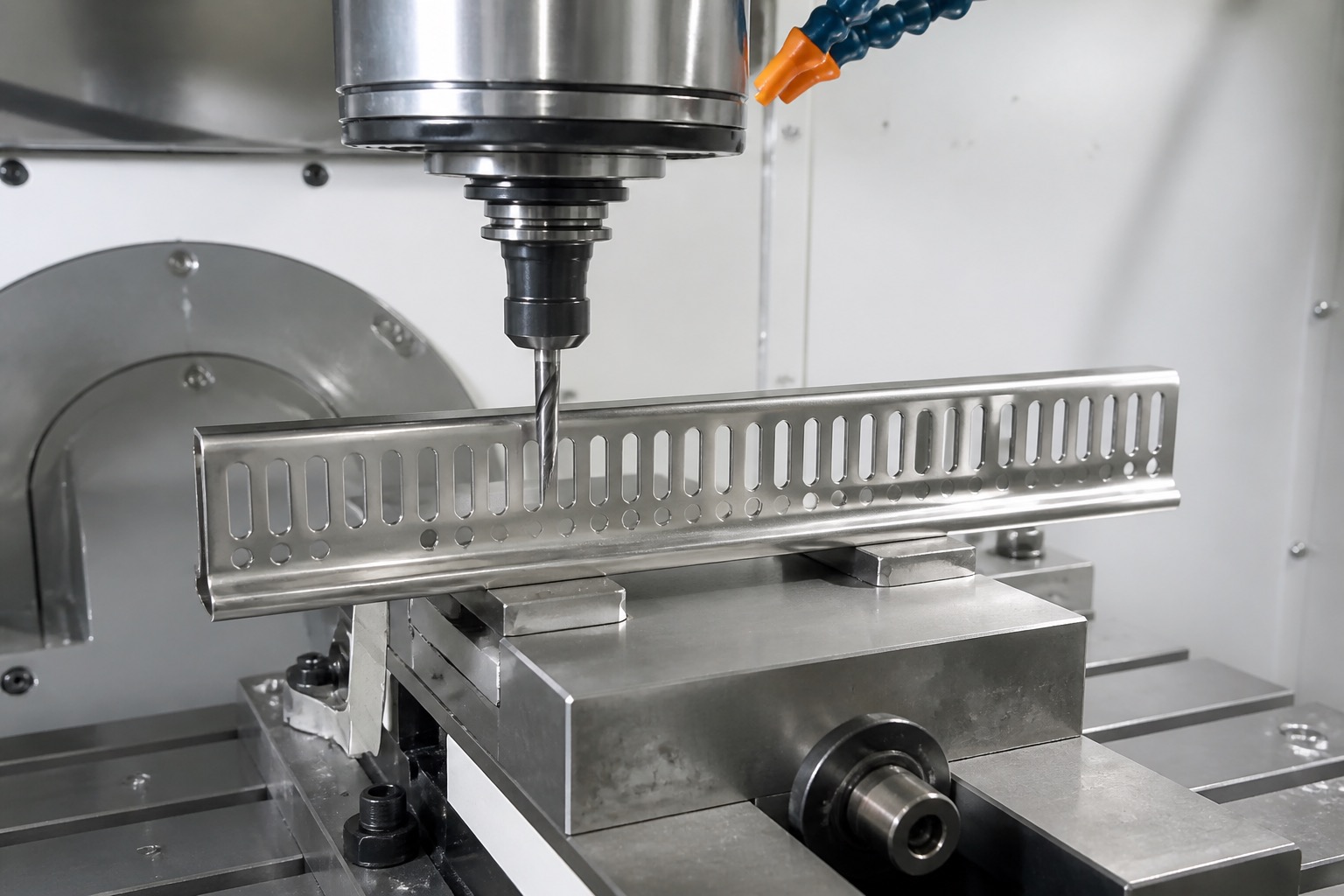

Schlitzbearbeitung und Vorrichtung

Lange Schlitze sind empfindlich gegenüber Vibration und Gratbildung. Stabile Vorrichtungen, ausgewogene Schrupp- und Schlichtgänge und passende Parameter erhalten Geometrie und reduzieren Verzug.

Kantenqualität

Grate sind nicht nur optisch relevant. Sie können Reinigung stören, Gegenstücke verkratzen oder scharfe Kanten erzeugen. Entgraten muss glätten, ohne Funktionsmaße zu verändern.

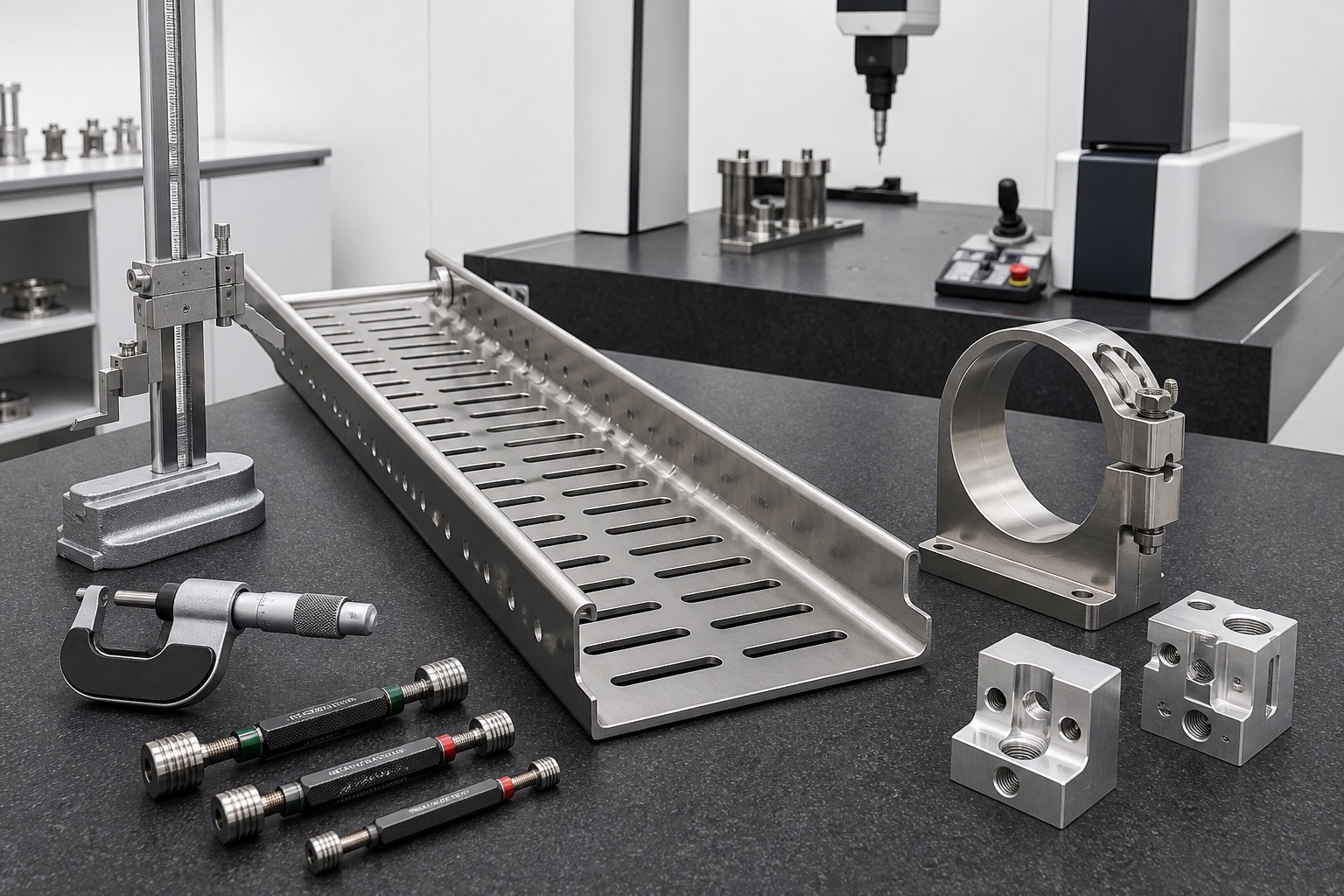

Prüfung

Die Prüfung konzentriert sich auf Bohrbilder, Planheit, Gewinde, Schlitze und Bezugssysteme. CMM, Mikrometer, Lehren und Erstmusterprüfung sichern den Prozess vor Serienstart.

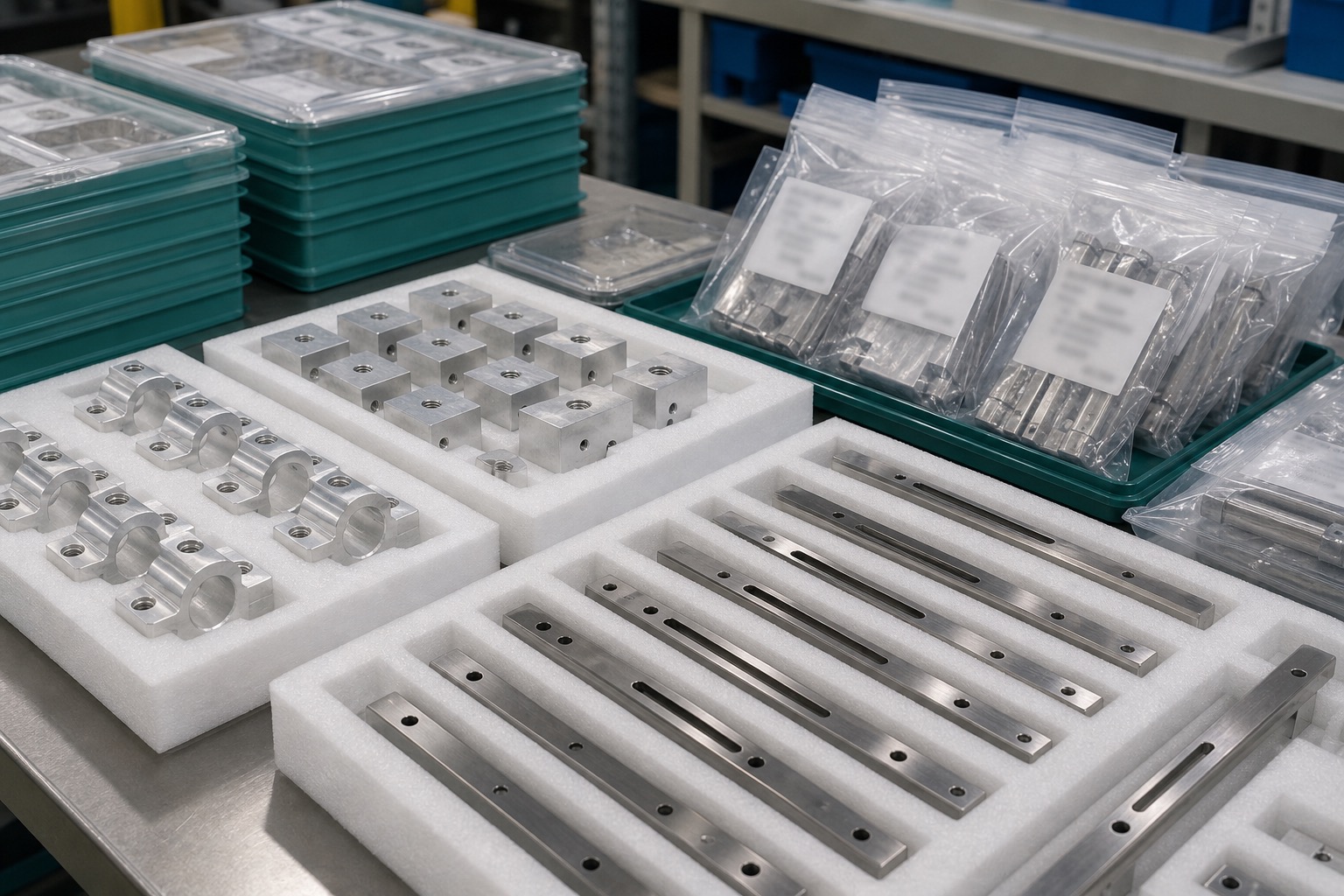

Verpackung und Lieferung

Oberflächen können Passivieren, Strahlen oder geschützte Handhabung umfassen. Fertigteile werden nach Teilenummer und Revision getrennt und sauber in Trays oder Beuteln verpackt.

FAQ

Welche Teile werden CNC-gefertigt?

Geschlitzte Trayschienen, Kammerhalter, Führungen, Montageblöcke, Klemmen und Prototypenvorrichtungen.

Warum Edelstahl?

Er bietet Korrosionsbeständigkeit, Reinigbarkeit und Maßstabilität abhängig von Werkstoff und Prozess.

Welche Merkmale sind kritisch?

Lange Schlitze, Lochbilder, Auflageflächen, Gewinde, Radien und gratfreie Öffnungen.

Wie werden Grate kontrolliert?

Durch passende Werkzeuge, Schnittfolge, Vorrichtung, leichte Schlichtgänge und klare Entgratstandards.

Welche Dokumente sind möglich?

FAI, CMM-Protokolle, Lehrenberichte, Materialzeugnisse und Oberflächenprüfungen.

Was wird für eine Anfrage benötigt?

CAD, 2D-Zeichnung, Werkstoff, Oberfläche, Menge, kritische Maße, Prüfung, Verpackung und Lieferziel.
