CNC-Bearbeitung für Medizintechnik: Präzision, Werkstoffe und saubere Lieferung

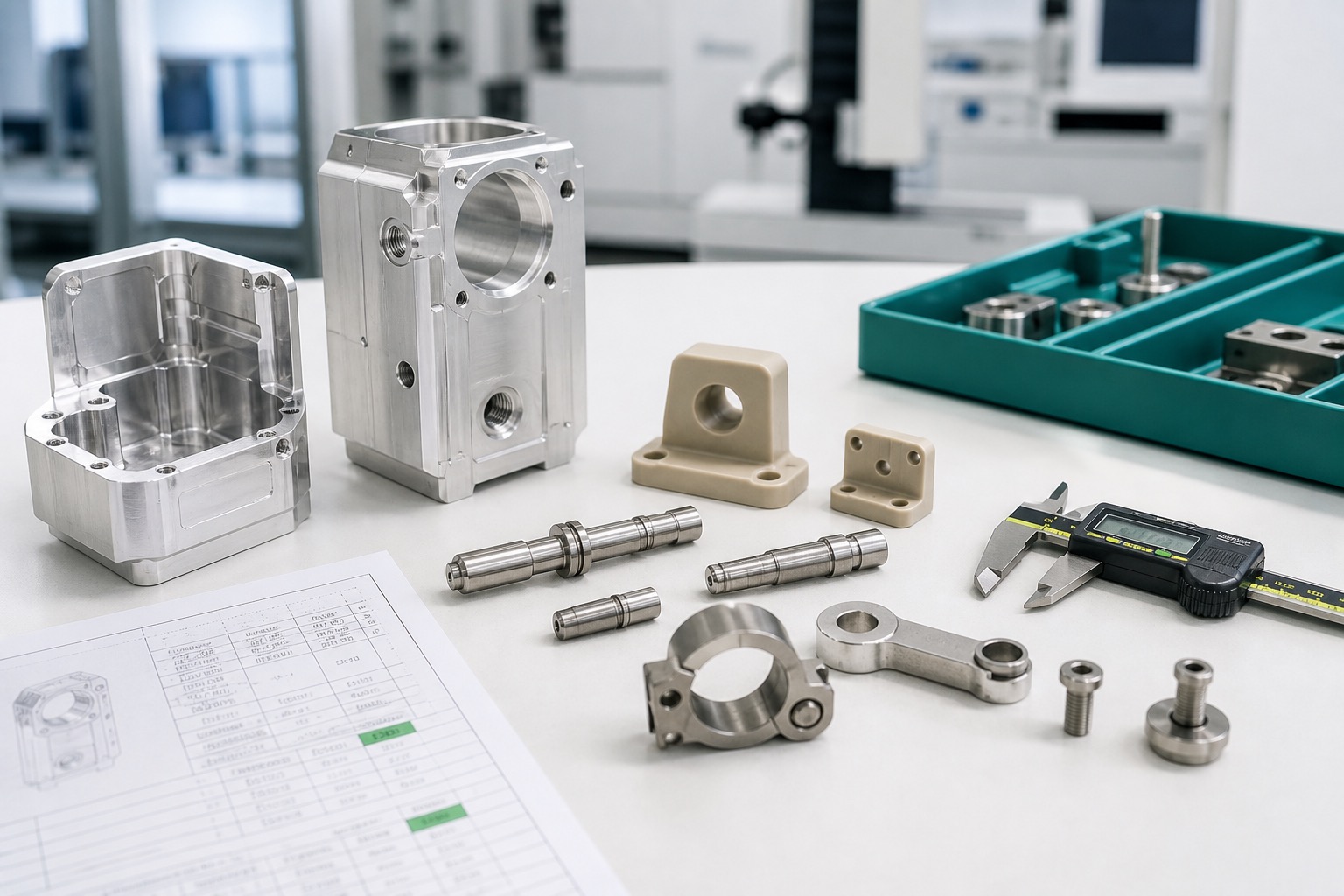

Projekte für Medizinprodukte und medizinische Geräte bewegen sich oft schnell vom Konzept zum Prototyp. Ein Halter, Deckel, eine Welle oder ein Gehäuse wirkt auf den ersten Blick einfach, beeinflusst aber Abdichtung, Sensorausrichtung, Kabelführung, Reinigungseinwirkung und Montagezuverlässigkeit. CNC-Bearbeitung ist dafür ein praktischer Fertigungsweg, weil Aluminium, Edelstahl, Titan und technische Kunststoffe mit nachvollziehbarer Maßkontrolle verarbeitet werden können.

Die Funktion der Komponente zuerst verstehen

Der Bearbeitungsplan beginnt mit der Aufgabe des Teils. Ein Gehäuse für Diagnostikgeräte benötigt ebene Dichtflächen, genaue Gewinde und eventuell Eloxal. Ein Edelstahl-Positionierstift braucht stabilen Durchmesser und gratfreie Querbohrungen. Ein PEEK-Sensorhalter benötigt genaue Lochabstände ohne Spannungsmarken. Wenn funktionale und unkritische Flächen getrennt werden, bleiben Kosten kontrollierbar und Leistung geschützt.

Werkstoffe nach Einsatzbedingungen wählen

Werkstoffwahl ist mehr als Festigkeit. Aluminium eignet sich für Deckel, Platten und Gehäuse, weil es effizient zerspant und gut veredelt werden kann. 316L-Edelstahl passt zu korrosionsbeständigen Stiften, Hülsen und Steckverbindern. Titan bietet hohe Festigkeit bei geringem Gewicht, PEEK unterstützt Isolation, Gewichtsreduzierung und Chemikalienbeständigkeit. Jeder Werkstoff braucht eigene Schnitt-, Spann- und Entgratstrategie.

Toleranzen mit klaren Bezugspunkten steuern

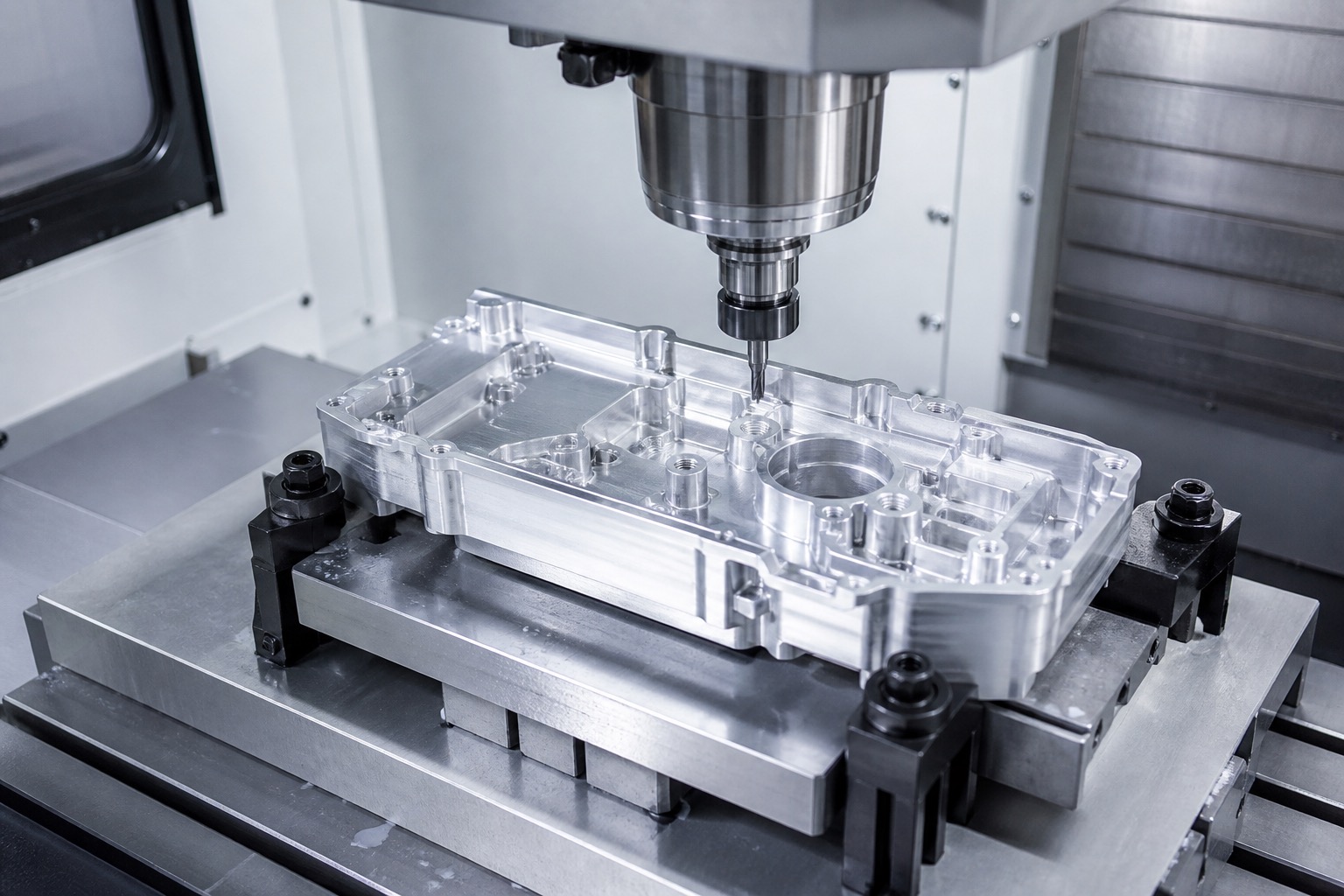

Montageprobleme entstehen häufig durch unterschiedliche Bezugsauslegung. Zeichnungen sollten primäre Bezugsflächen, Lochbilder und ausrichtungsrelevante Merkmale definieren. Enge Toleranzen sind besonders sinnvoll an Dichtungsnuten, Lagersitzen, Passbohrungen, Steckerschnittstellen und Sensorpositionen. Bei dünnen Aluminiumdeckeln oder Kunststoffhaltern verbessert eine gestufte Bearbeitung die Stabilität.

Grate, Kanten und Oberflächen beherrschen

Kanten sind in medizinischen Geräten wichtig. Grate können Dichtungen beschädigen, Gegenstücke zerkratzen oder Reinigung erschweren. Zu starkes Entgraten kann jedoch Dichtflächen verändern. Ein klarer Kantenstandard hilft Fertigung und Prüfung. Eloxieren, Passivieren, Glasperlenstrahlen oder Polieren sollten nach Montage, Optik und Reinigungsanforderung ausgewählt werden.

Prüfung nach Funktionsrisiko ausrichten

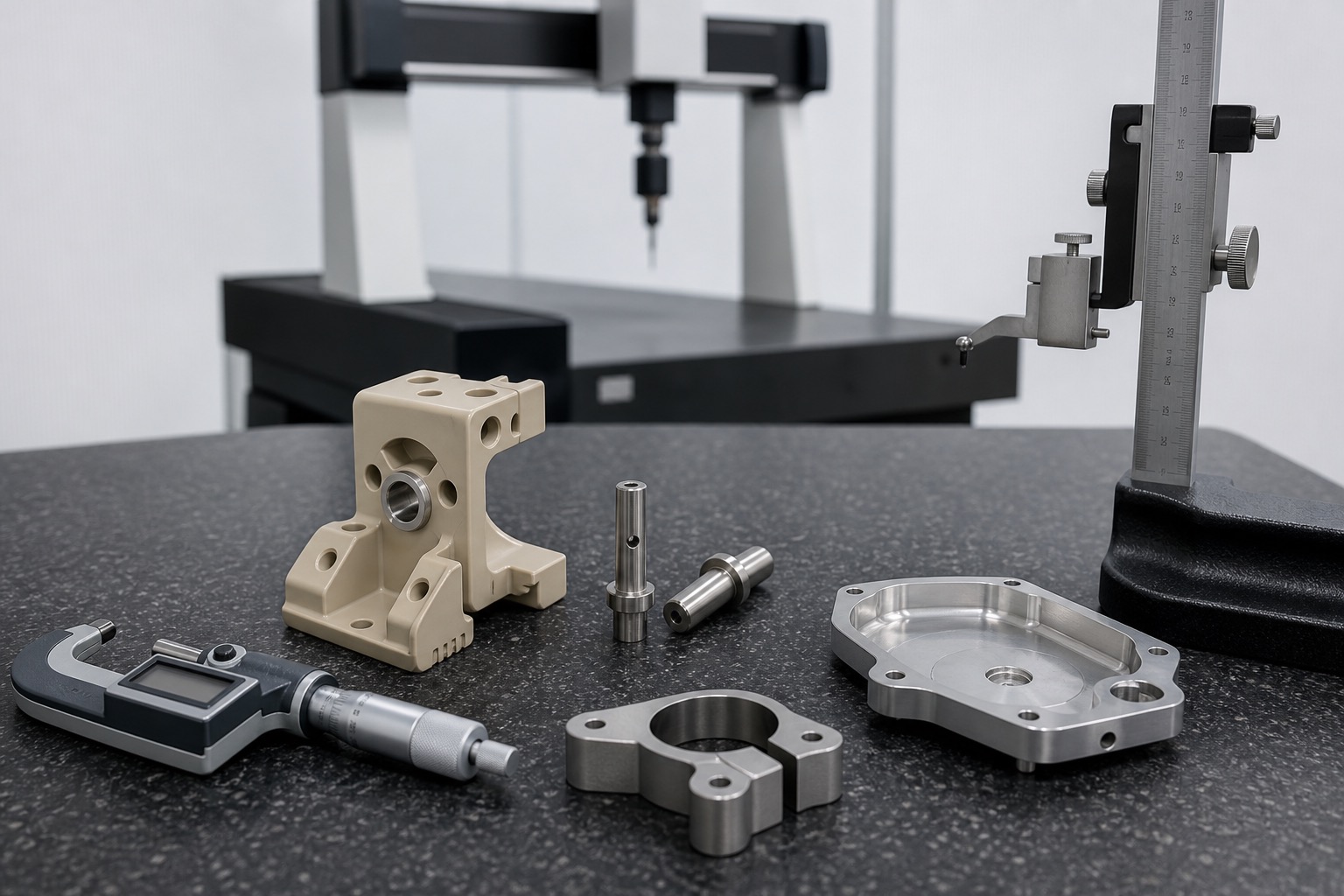

Nicht jedes Maß benötigt einen langen Prüfbericht, kritische Merkmale jedoch schon. CMM-Messungen helfen bei Bezugssystemen, Lochpositionen und komplexen Fräsprofilen. Mikrometer, Lehrdorne, Gewindelehren und Höhenmessgeräte prüfen Wellen, Bohrungen, Gewinde und Stufen effizient. Beim Prototyp bestätigt ein Erstmusterbericht, dass Konstruktion, Zeichnung und Prozess zusammenpassen.

Saubere Lieferung erleichtert die Montage

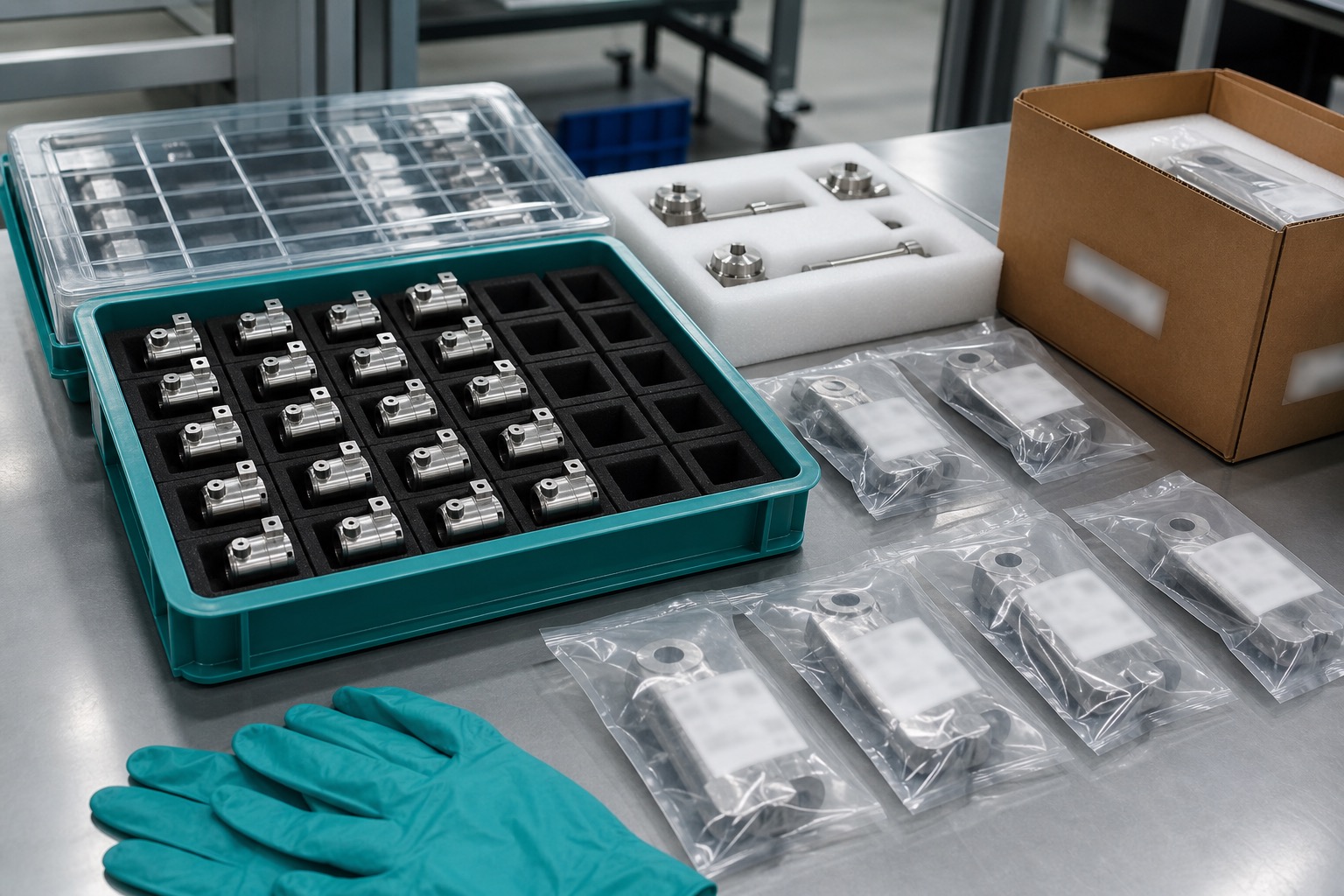

Nach Bearbeitung und Finish sollten Teile nach Werkstoff, Teilenummer und Revision getrennt werden. Trays, Beutel und klare Kennzeichnung reduzieren Kratzer und Verwechslungen. Bei Medizintechnik-Prototypen ersetzt saubere Verpackung keine formale Validierung, sie hilft aber, schneller von Wareneingang zu Montage und Designprüfung zu kommen.

Fazit

Erfolgreiche CNC-Bearbeitung für Medizinteile hängt von klaren Zeichnungen, werkstoffgerechter Planung, kontrollierten Kanten, fokussierter Prüfung und sorgfältiger Verpackung ab. Werden diese Punkte früh definiert, kommen Prototypen und Kleinserien bereit für Prüfung, Montage und Designverifikation an.

FAQ

Welche Medizinteile eignen sich für CNC-Bearbeitung?

Gehäuse, Montageplatten, Sensorhalter, Komponenten für medizinische Geräte, Wellen, Klemmen, Steckverbinder und Prototypenvorrichtungen.

Welche Werkstoffe werden häufig verwendet?

Aluminium, 316L-Edelstahl, Titan, PEEK, PPSU und weitere technische Kunststoffe werden nach Festigkeit, Gewicht, Reinigung und Montage ausgewählt.

Wie sollten kritische Toleranzen definiert werden?

Funktionale Schnittstellen, Bezugspunkte, Dichtungsnuten, Passungen, Gewinde und Montagebohrungen sollten auf der 2D-Zeichnung klar markiert sein.

Warum ist Entgraten wichtig?

Grate können Montage, Abdichtung, Reinigung und Handhabung beeinträchtigen. Kanten müssen kontrolliert werden, ohne Funktionsflächen zu verändern.

Ist saubere Verpackung möglich?

Ja. Teile können gereinigt, nach Werkstoff und Teilenummer getrennt, in Trays oder Beuteln geschützt und für Wareneingang und Montage etikettiert werden.

Welche Angaben beschleunigen eine Anfrage?

CAD, 2D-Zeichnungen, Werkstoff, Oberfläche, kritische Maße, Stückzahl, Prüfanforderung, Verpackungsregeln und gewünschter Liefertermin.
