Die Wahl zwischen 2024, 6061 und 7075 Aluminium für Roboterteile hängt von Festigkeit, Gewicht, Bearbeitungsstabilität, Eloxal, Kosten und Lieferrisiko ab.
Bei der Auswahl von Aluminium für Roboterteile sollten 2024, 6061 und 7075 nicht nur nach Festigkeit bewertet werden. Jede Legierung bringt eine andere Balance aus Festigkeit, Zähigkeit, Bearbeitungsstabilität, Oberflächenverhalten, Kosten und Lieferzeit.
Für normale Halter, Gehäuse, Kabelführungen und gering belastete Montageplatten ist 6061 oft die ausgewogenste Wahl. Für leichte lasttragende Lenker, Gelenkverbinder und hochfeste Halter sollte 7075 bewertet werden. Für bestimmte ermüdungskritische oder luftfahrtähnliche Strukturen kann 2024 sinnvoll sein, aber Korrosionsschutz und Oberfläche müssen früh geprüft werden.
OEMach fragt zuerst, wo das Teil eingesetzt wird, ob es Last trägt, ob es sichtbar ist, ob es eloxiert wird und ob kritische Merkmale ±0,005 mm bis ±0,02 mm benötigen. Werkstoff und Bearbeitungsroute sollten gemeinsam festgelegt werden.
Unterschiede zwischen 2024, 6061 und 7075
| Werkstoff | Typische Roboteranwendungen | Hauptvorteile | Hinweise zu Bearbeitung und Einkauf |
|---|---|---|---|
| 6061 | Gehäuse, Halter, Vorrichtungen, normale Verbindungsplatten | Ausgewogene Eigenschaften, gute Zerspanbarkeit, stabile Beschaffung und übliches Eloxalverhalten | Nicht die höchste Festigkeit; dünne Wände und große Taschen brauchen Verzugssteuerung |
| 7075 | Leichte lasttragende Lenker, Gelenkverbinder, hochfeste Stützplatten | Hohe Festigkeit bei geringem Gewicht für Strukturteile | Höhere Kosten; innere Spannung und Eloxalfarbunterschiede bewerten |
| 2024 | Spezielle lasttragende und ermüdungssensible Strukturen | Gute Festigkeit und Zerspanbarkeit im passenden Einsatz | Geringere Korrosionsbeständigkeit als 6061; Beschichtung und Schutz sorgfältig planen |
| Werkstoffzustand | T6, T651 und andere Zustände | Beeinflusst Festigkeit, Spannung und Stabilität | Zustand vor Angebot bestätigen, nicht nur Legierungsnummer |
| Alternativen | Prototypen, Pilotlose, Kostensenkung oder eilige Beschaffung | Nach Funktion kann ein besser verfügbarer Werkstoff gewählt werden | Ersatz muss über Festigkeit, Montage, Oberfläche und Prüfung validiert werden |

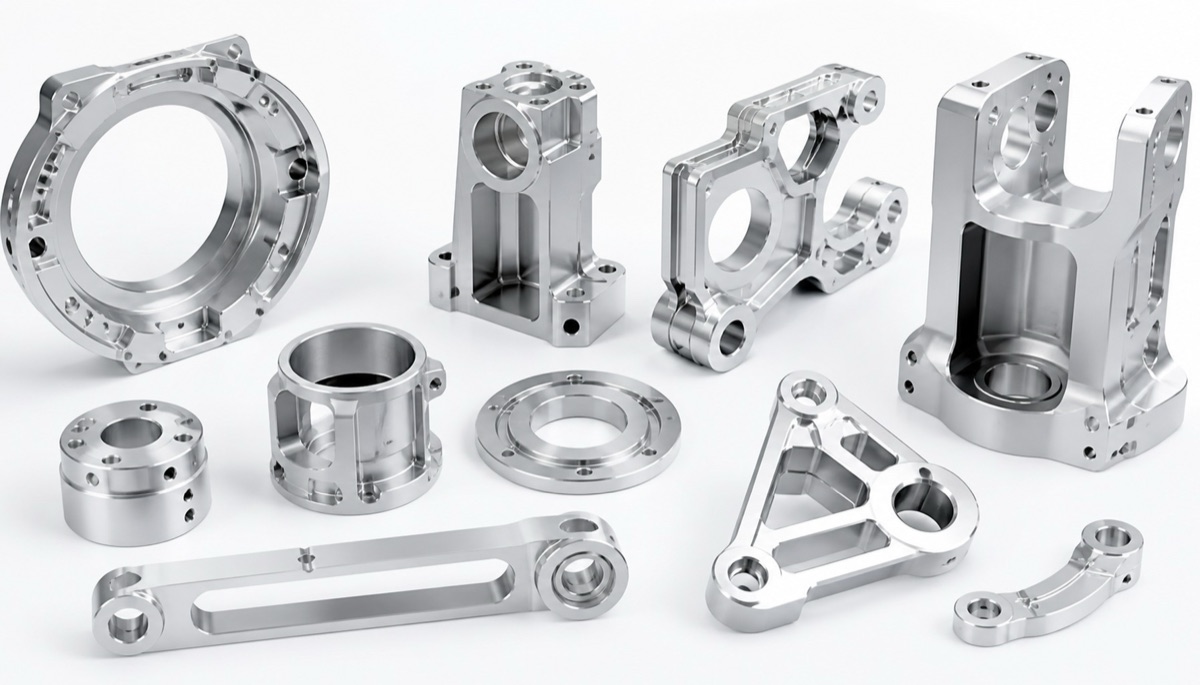

6061 passt für viele allgemeine Roboterstrukturen
6061 ist beliebt, weil es ausgewogen ist. Es lässt sich gut bearbeiten, ist breit verfügbar und wird häufig mit Natur- oder Schwarz-Eloxal, Strahlen und Sichtoberflächen eingesetzt. Für Roboterabdeckungen, Sensorhalter, Montageplatten, Kabelführungen und nicht schwer belastete Verbindungen balanciert 6061 oft Kosten, Lieferzeit und Stabilität.
Es ist jedoch keine Universallösung. Dünne Gehäuse, große Leichtbautaschen, lange Arme und mehrseitige Bohrbilder können sich während der Bearbeitung verziehen. Eine stabile Route kann getrenntes Schruppen und Schlichten, weiche Backen, Vakuumspannung, temporäre Rippen oder gestufte Bearbeitung nutzen.
Wenn 6061 nur wegen des Preises gewählt wird, sollte der Lastpfad trotzdem geprüft werden. Stoß, Vibration und Gelenklasten können mehr Wandstärke, Rippen oder eine stärkere Legierung erfordern.
7075 bietet Festigkeit, ist aber nicht automatisch besser
7075 wird oft für leichte lasttragende Roboterkomponenten betrachtet, weil es hohe Festigkeit bei geringem Gewicht bietet. Gelenklenker, Adapterplatten mit hoher Last, leichte Halter und Endeffektor-Trägerplatten können Kandidaten sein.
Der Nachteil ist höhere Prozesssensibilität. Innere Spannung, Materialabtrag an dünnen Wänden, Werkzeugwegbalance, Spannkraft und Eloxalbild können die Lieferung beeinflussen. Ein Erstteil kann passen, während eine Kleinserie ohne Prozesskontrolle instabil wird.
Bei 7075-Projekten empfiehlt OEMach häufig getrenntes Schruppen und Schlichten, ausgewogenen Materialabtrag, Nachschnitt kritischer Flächen und Messberichte für Lagersitze, Passbohrungen und Montagebezüge. Eloxalschicht und Optik sollten vor Produktionsstart bestätigt werden.
2024 mit Korrosion und Ermüdung bewerten
2024 ist bei Roboter-Aluminiumteilen nicht der Standardwerkstoff für die meisten Projekte, kann aber bei speziellen last- oder ermüdungsrelevanten Designs vorkommen. Es bietet gute Festigkeit und Zerspanbarkeit, verlangt beim Korrosionsverhalten jedoch mehr Planung als 6061.
Wenn eine Zeichnung 2024 vorgibt, sollten Werkstoffzustand, Wärmebehandlung, Korrosionsschutz und spätere Oberfläche bestätigt werden. In Roboterprojekten ist Werkstoffleistung nur wertvoll, wenn sie Montage, Wiederholbarkeit und Verfügbarkeit unterstützt.
Wenn Lieferzeit oder Oberfläche bei 2024 ein Risiko darstellen, sollte geprüft werden, ob 7075 oder verstärktes 6061 praktischer ist. Das ist kein einfacher Legierungswechsel, sondern muss gegen Last, Gewicht, Bearbeitung, Oberfläche und Prüfung validiert werden.
Praktische Methode zur Werkstoffprüfung
Bei der Prüfung eines leichten Roboterlenkers sah die ursprüngliche Zeichnung 6061 vor. Nach Bewertung von Wandstärke, wechselnder Last an beiden Enden und großer Leichtbautasche schlug das Prozessteam vor, eine hochfeste Version zu bewerten und gleichzeitig eine 6061-Version für die Montagevalidierung zu behalten.

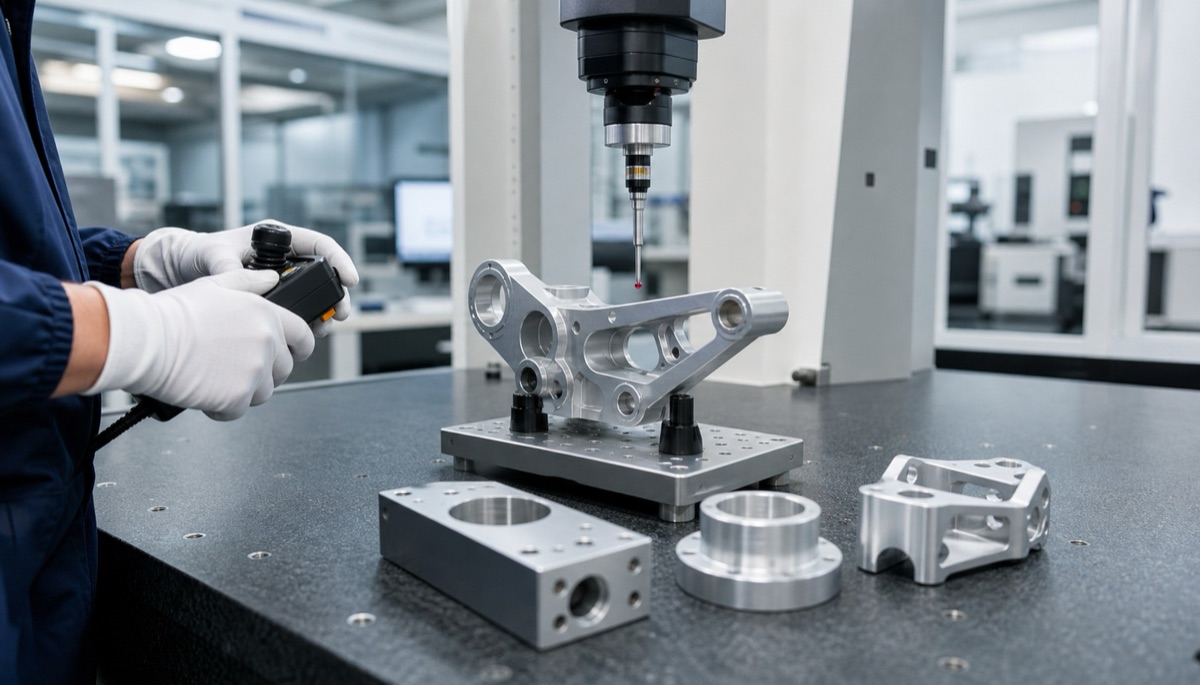

Der Prozess nutzte Mehrachsbearbeitung zur Reduzierung von Umspannungen, Spannungsabbauzeit nach dem Schruppen und Endbearbeitung von Passbohrungen und Kontaktflächen. Kritische Bohrungspositionen und Passmerkmale wurden mit Messwerten dokumentiert.
Dieser Ansatz erzwingt nicht einen Werkstoff für alle Fälle. Er verbindet Werkstoffwahl, CNC-Route und Prüfplan, damit Prototypentscheidungen stabiler in ein Pilotlos übergehen können.
Fragen vor der RFQ
Ist das Teil lasttragend, sichtbar, fixiert oder ein leichtes bewegtes Bauteil?
Benötigt es Natur-Eloxal, Schwarz-Eloxal, Strahlen, Harteloxal oder chemisches Vernickeln?
Brauchen kritische Bohrungen, Lagersitze oder Passflächen ±0,005 mm, ±0,01 mm oder ±0,02 mm?
Ist der Werkstoffzustand klar, zum Beispiel T6 oder T651?
Soll das Erstteil CMM-Bericht, Prüfung nach Oberfläche und Montagefeedback erhalten?
FAQ
Sollten Roboter-Aluminiumteile 6061 oder 7075 verwenden?
6061 ist üblich für allgemeine Halter, Gehäuse und Montageplatten. 7075 sollte für hochfeste leichte lasttragende Teile je nach Last, Wandstärke, Oberfläche und Kosten bewertet werden.
Ist 2024 Aluminium für Roboterteile geeignet?
Es kann für bestimmte last- oder ermüdungskritische Teile geeignet sein, aber Korrosionsschutz, Oberfläche und Verfügbarkeit müssen sorgfältig geprüft werden.
Warum ist 7075-Bearbeitung oft teurer?
7075 kostet mehr und reagiert sensibler auf Spannungsabbau, dünnwandigen Verzug, Eloxaloptik und Prüfanforderungen.
Kann 6061 für Präzisions-Roboterteile genutzt werden?
Ja. Mit geeigneter Struktur, stabiler Aufspannung und klar eingestuften kritischen Maßen eignet sich 6061 für viele Präzisionshalter und Montageteile.
Kann OEMach bei der Aluminiumauswahl helfen?
Ja. OEMach kann Zeichnung, Last, Menge, Oberfläche und Prüfung bewerten und 2024, 6061, 7075 oder praktische Alternativen empfehlen.
Zusammenfassung
Die Wahl zwischen 2024, 6061 und 7075 für Roboter-Aluminiumteile ist keine einfache Festigkeitsrangliste. Entscheidend sind Last, Gewicht, Verzugsrisiko, Eloxalverhalten, Kosten, Lieferzeit und Prüfung. Werkstoffauswahl sollte gemeinsam mit CNC-Prozessplanung und Toleranzkontrolle erfolgen.
