Vakuumhärten nach Präzisionsstahlbearbeitung: Härte und Genauigkeit

Vakuumhärten nach der Präzisionsstahlbearbeitung muss Härte, Verzug, Bearbeitungsaufmaß und Endprüfung als eine Prozesskette steuern.

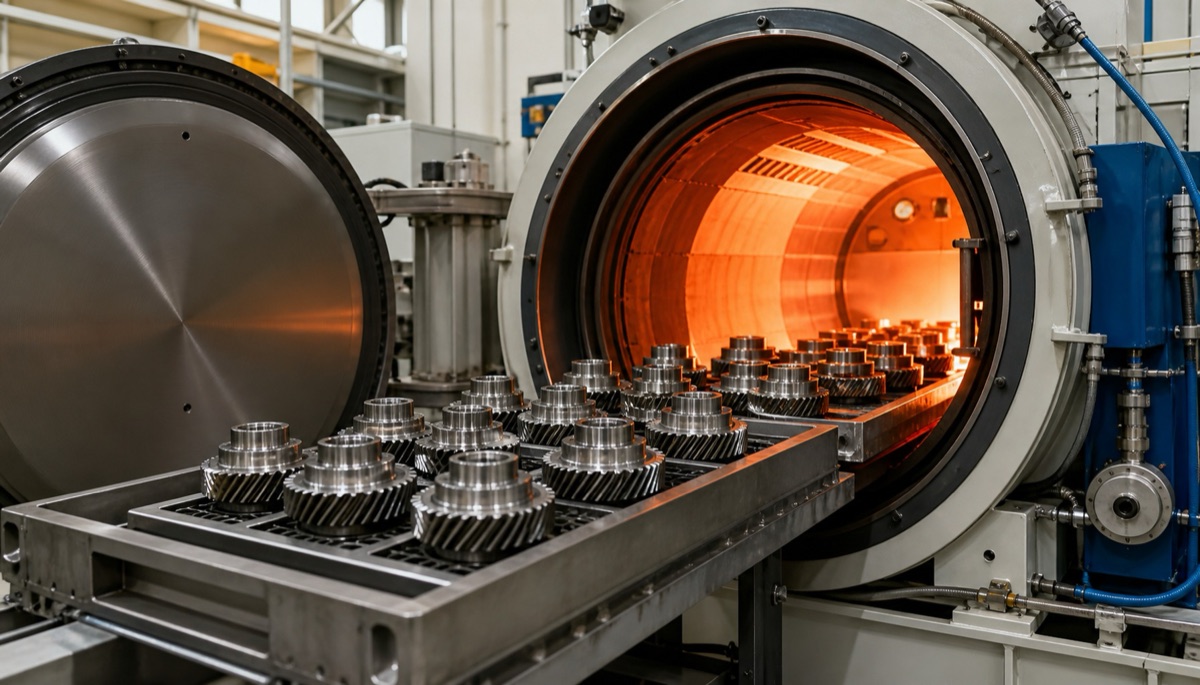

Vakuumhärten nach der Präzisionsstahlbearbeitung ist kein einfacher letzter Schritt. Ziel ist, dass das Teil für den Einsatz ausreichend hart wird und gleichzeitig die Maße und geometrischen Beziehungen für die Montage einhält.

Viele Stahlteile bestehen die CNC-Prüfung vor der Wärmebehandlung und zeigen danach Verzug, Bohrungsversatz, Ebenheitsänderung, Bohrungsverformung oder ungleichmäßige Härte. Das Problem liegt häufig nicht allein in der Wärmebehandlung, sondern in der fehlenden Verbindung zwischen Werkstoff, Schruppen, Spannungsarmglühen, Härten, Anlassen, Aufmaß und Endprüfung.

OEMach behandelt Vakuumhärten als Teil des Bearbeitungsplans. Schruppen, Bezugsschutz, Wärmebehandlungsroute, Schleifen oder Schlichtfräsen, Härteprüfung und CMM-Nachprüfung werden vor dem Start gemeinsam bewertet.

Was vor und nach dem Vakuumhärten zu steuern ist

Härteziele müssen zur Funktion passen

Nicht jedes Präzisionsstahlteil benötigt dieselbe Härte. Verschleißblöcke, Formeinsätze, Führungen und Positionierelemente brauchen oft höhere Härte. Eine Stahlhalterung oder Montageverbindung profitiert nicht automatisch vom höchsten möglichen HRC-Wert.

Eine Zeichnung sollte nicht nur gehärtet sagen. Sie sollte Werkstoffsorte, Zielhärtebereich, Anlassanforderung, Endmaß nach Wärmebehandlung und Messstelle für die Härte angeben.

Wenn Härte und enge Toleranz miteinander konkurrieren, muss der Prozess festlegen, welche Bereiche nach dem Härten fertig bearbeitet werden. Diese Entscheidung gehört vor den ersten Materialabtrag.

Genauigkeitsrisiken entstehen durch Verzug und Aufmaß

Verzug durch Wärmebehandlung lässt sich bei Präzisionsstahl nicht vollständig ausschließen. Dünne Wände, lange Formen, Nuten, dichte Bohrbilder und ungleichmäßige Querschnitte neigen eher zu Biegung oder Verdrehung. Stark einseitiges Schruppen kann Spannungen ungleichmäßig freisetzen.

Eine stabile Route trennt Schruppen und Endbearbeitung. Das Teil wird mit ausreichendem Aufmaß geschruppt, Material möglichst symmetrisch entfernt, Spannungsarmglühen bei Bedarf geprüft und die finalen Funktionsflächen nach Härten und Anlassen bearbeitet.

Wenn alle Zeichnungsmaße nach der Wärmebehandlung gelten sollen, muss die RFQ sagen, welche Bohrungen, Flächen, Nuten und Bezüge anschließend geschliffen, gefräst, drahterodiert oder geläppt werden. Ohne diese Angaben muss der Lieferant das Aufmaß schätzen.

Praxisbeispiel: Aufmaß vor dem Härten lassen

Bei einer Präzisionsstahlführung waren hohe Verschleißfestigkeit und eine enge Passbeziehung gefordert. Die Geometrie enthielt eine lange Nut und eine dünne Stufe, daher hätte Fertigbearbeitung vor dem Härten ein hohes Verzugsrisiko erzeugt.

Der Prozess wurde so angepasst, dass an kritischen Bezugsflächen und Passmerkmalen Aufmaß blieb. Nach Vakuumhärten und Anlassen wurden Funktionsflächen und Nuten fertig geschliffen oder gefräst und anschließend auf Härte, Ebenheit, Bohrungsposition und Passmaße geprüft.

Diese verbundene Prozesskette ist zuverlässiger, als Wärmebehandlung als separate Einkaufsposition zu betrachten. Bearbeitung und Wärmebehandlung arbeiten auf dieselben Endabnahmekriterien hin.

Was Einkauf und Konstruktion klären sollten

Stahlsorte, Werkstoffzustand und Zielhärtebereich bestätigen, statt eine unklare Wärmebehandlungsnotiz zu verwenden.

Angeben, ob Maße vor der Wärmebehandlung oder nach der finalen Hartbearbeitung gelten.

Dünne Wände, lange Nuten, schmale Rippen, dichte Bohrungen und asymmetrische Geometrie als Verzugsrisiken markieren.

Nachhärtungsprozesse wie Schleifen, Schlichtfräsen, Drahterodieren, Honen, Läppen oder Polieren definieren.

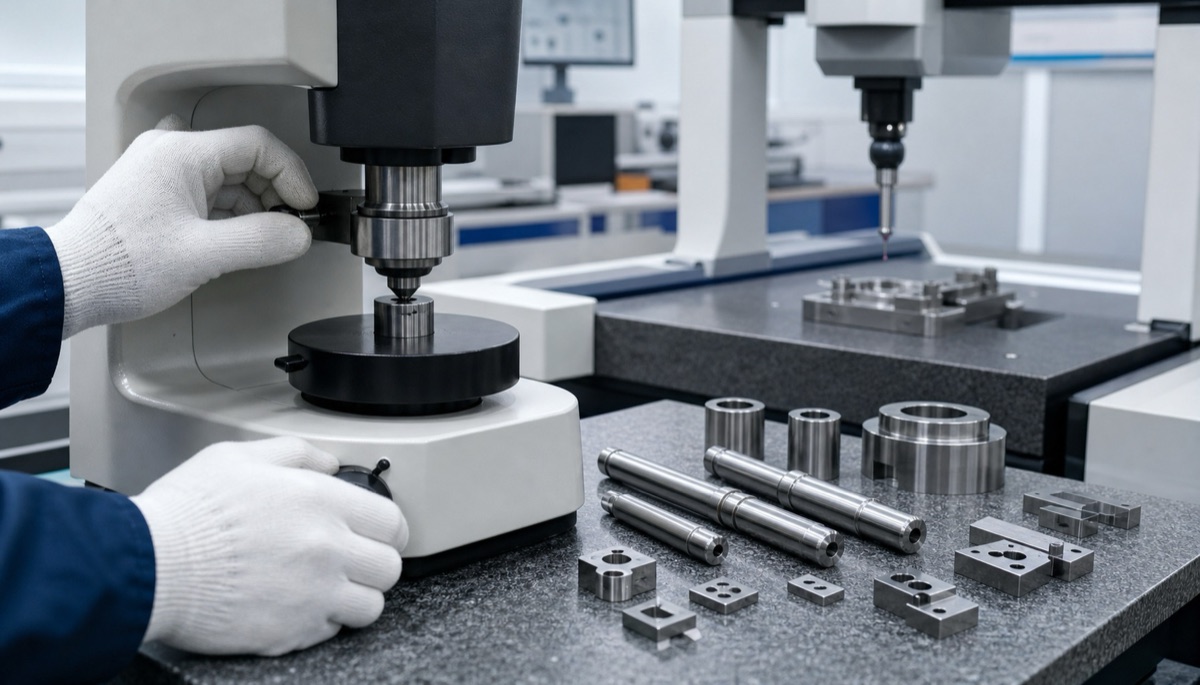

Härte- und Maßprüfung gemeinsam anfordern, besonders bei Lagersitzen, Passbohrungen, Gleitflächen und Bezugsflächen.

FAQ

Welche Stahlteile eignen sich für Vakuumhärten?

Formeinsätze, Führungsblöcke, Positionierblöcke, Gleitteile, Präzisionsbuchsen und verschleißfeste Stahlkomponenten sind typische Kandidaten.

Beseitigt Vakuumhärten Verzug?

Nein. Vakuumprozesse reduzieren Oxidation und verbessern die Kontrolle, aber Geometrie, Werkstoffspannung, Beladung und Kühlung beeinflussen weiterhin die Endmaße.

Wie viel Aufmaß ist vor dem Härten nötig?

Das hängt von Werkstoff, Größe, Struktur und Toleranz ab. Kritische Flächen benötigen oft praktisches Endbearbeitungsaufmaß, das in der DFM-Prüfung bestätigt werden sollte.

Reicht eine Härteprüfung aus?

Nein. Härte sollte zusammen mit Schlüsselmaßen, GD&T, Ebenheit, Bohrungsposition, Bohrungszustand und Oberfläche geprüft werden.

Kann OEMach Bearbeitung und Vakuumhärten koordinieren?

Ja. OEMach unterstützt Präzisionsstahlbearbeitung, Wärmebehandlungskoordination, Hartbearbeitung und Endprüfprotokolle für Prototypen und Kleinserien.

Zusammenfassung

Vakuumhärten nach der Präzisionsstahlbearbeitung funktioniert am besten, wenn Härte, Verzugsrisiko, Aufmaß und Prüfung als eine Kette geführt werden. Werden Werkstoff, Wärmebehandlungsziel, Nachbearbeitung und Endmessung vor dem Schneiden definiert, hat das fertige Teil deutlich bessere Chancen, zugleich hart und maßgenau zu sein.
