Unterschiede bei CNC-Angeboten fuer kundenspezifische Roboterteile entstehen meist durch Werkstoff, Prozessroute und Pruefanforderungen. Zwei Lieferanten koennen dieselbe Zeichnung sehen und sehr unterschiedliche Preise nennen, weil sie nicht denselben Lieferumfang zusagen.
Fuer Entwicklung und Einkauf ist nicht nur der Stueckpreis wichtig. Ein Angebot kann Materialzeugnis, Waerme- oder Oberflaechenbehandlung, 5-Achs-Bearbeitung, Sondervorrichtung, KMG-Bericht, Erstmuster, Vollpruefung, Schutzverpackung und Wiederholauftragsdaten enthalten oder nicht.
OEMach startet bei Roboter-Sonderteilen normalerweise mit DFM-Pruefung. Kritische Masse, normale Konturen, Montagebezuege, Oberflaeche und Pruefpunkte werden frueh getrennt, damit das Angebot ein fertigbares Konzept und keine unklare Zahl ist.
Faktoren, die echte Kosten verändern
| Faktor | Warum Kosten wechseln | Typisches Risiko | Was bestaetigen |
|---|---|---|---|
| Werkstoff | Aluminium, Edelstahl, PEEK, Kupferlegierungen und Titan unterscheiden sich bei Preis, Verlust und Lieferzeit | Zeichnung sagt nur Aluminium oder Edelstahl | Sorte, Halbzeug, Zeugnis und Ersatzmaterialregeln |
| Prozessroute | 3-Achs, 4-Achs, 5-Achs, Dreh-Fraesen, EDM und Umspannen unterscheiden sich stark | Angebot ignoriert komplexe Flaechen oder Neuausrichten | Hauptoperationen, Aufspannzahl und Vorrichtung |
| Toleranz | Passungen, Position, Ebenheit und Koaxialitaet erhoehen Bearbeitung und Pruefung | Standardangebot trifft Montagebezuege nicht | Kritische Masse von allgemeinen Merkmalen trennen |
| Oberflaeche | Eloxal, Nickel, Passivieren, Strahlen und Maskierung beeinflussen Kosten und Masse | Probleme nach Finish | Fertigmaße, Farbe, Maskierung und Nachpruefung |
| Pruefung und Lieferung | Erstmuster, KMG, Vollpruefung und Verpackung bringen Verantwortung | Niedriger Preis ohne Berichte | Berichtstyp, Stichprobe und Verpackung |
Werkstoff ist mehr als Rohmaterialpreis

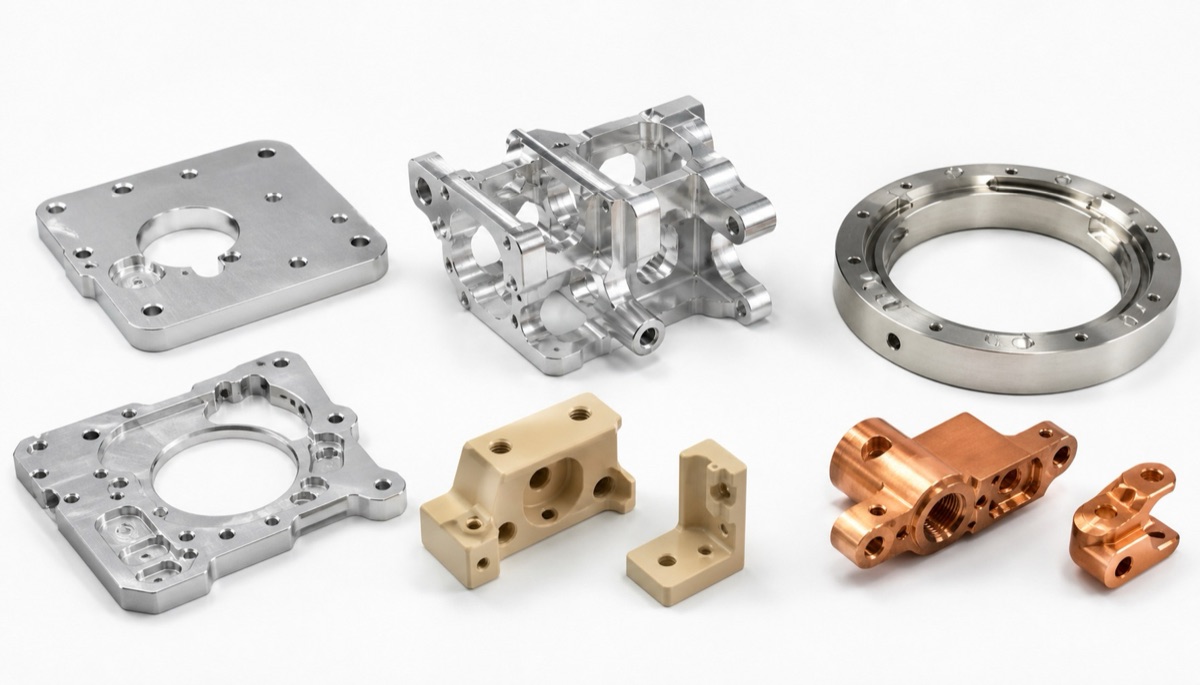

Der Werkstoffpreis ist nur ein Teil des CNC-Angebots. Al6061 ist gut zerspanbar und passt fuer viele Halter und Montageplatten. Al7075 bietet hoehere Festigkeit, braucht aber Aufmerksamkeit bei Kosten, Restspannung und Oberflaechenkonsistenz. Edelstahl ist verschleiss- und korrosionsbestaendig, benoetigt aber mehr Werkzeug- und Maschinenzeit. PEEK ist teuer und empfindlich bei Waerme sowie Gratkontrolle.
Steht auf der Zeichnung nur Aluminiumlegierung oder Edelstahl, kann der Lieferant die gewuenschte Sorte nicht sicher erkennen. Werkstoffsorte, Stangen- oder Plattenformat, Beschaffungszeit und Aufmass veraendern das Angebot.
Eine bessere RFQ nennt Werkstoffsorte, Menge, Teilefunktion, Zeugnisbedarf und Ersatzmaterialregeln. Dann werden Preisunterschiede nachvollziehbar.
Die Prozessroute bestimmt Zeit und Risiko
Roboter-Sonderteile sehen oft klein aus, enthalten aber dichte Lochsysteme, Schraegflaechen, duenne Waende und verstreute Bezuege. Ein Teil in einer 3-Achs-Aufspannung ist nicht vergleichbar mit einem Teil, das 5-Achs-Zugang, mehrere Umspannungen oder eine Sondervorrichtung braucht.
Komplexe Flaechen, tiefe Taschen, Rueckseitenbohrungen, Leichtbaunuten, unregelmaessige Konturen und hoch koaxiale Bohrungen erhoehen Prozessrisiko. Nur nach Aussenabmessung zu kalkulieren unterschaetzt die echte Bearbeitungszeit.
OEMach zeigt in der Angebotsphase, welche Bereiche Spannung und Werkzeugzugang beeinflussen, welche Toleranzen Kosten treiben und welche Strukturen durch Radien, Bohrungstiefe oder Freistiche vereinfacht werden koennen.
Prüfung verändert Lieferverantwortung

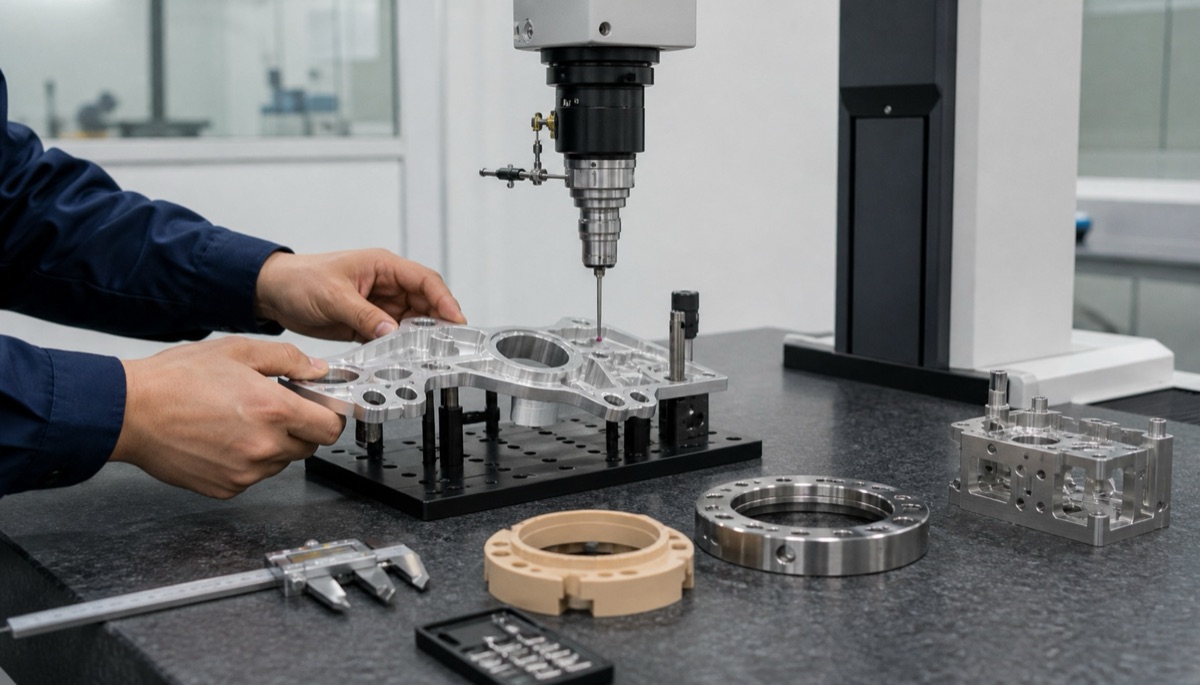

Einige Angebote enthalten nur Bearbeitung und einfache Selbstpruefung. Andere enthalten Erstmusterbericht, KMG-Pruefung, kritische Massaufzeichnung, Nachpruefung nach Finish und Schutzverpackung. Der Preis unterscheidet sich, weil die Verantwortung unterschiedlich ist.
Roboterteile enthalten oft Montagebezuege, Lagerbohrungen, Passstiftbohrungen, Gewinde und Sensorflaechen. Wenn enge Toleranzen oder Form- und Lageberichte noetig sind, gehoeren Messzeit und Messmittel zu den Kosten.
Bei Prototypen und Kleinserien sind Pruefberichte nicht nur Papier. Sie helfen zu erkennen, ob ein Problem aus Zeichnung, Bearbeitung, Oberflaeche oder Montage kommt, und sichern Basisdaten fuer Wiederholauftraege.
Fünf Kontrollen vor Bestellung
Erstens Material, Prozess, Oberflaeche und Pruefung waehrend DFM trennen, statt ein unklares Gesamtangebot anzufordern.
Zweitens kritische Masse klassifizieren. Nicht das ganze Teil braucht hoechste Praezision, aber Montagefunktionen duerfen nicht gelockert werden.
Drittens im Angebot festhalten, ob Materialzeugnis, Finish, Maskierung, Erstmusterbericht, KMG-Bericht und Verpackung enthalten sind.
Viertens Aufspannzahl und Sondervorrichtung fuer komplexe Geometrie bestaetigen. Vorrichtungskosten koennen getrennt ausgewiesen werden.
Fuenftens Erstmessdaten, Prozessroute und Abweichungen speichern, damit Wiederholauftraege denselben Annahmelogik folgen.
OEMach Praxis
Bei einem nicht standardisierten Roboter-Endeffektorhalter gab es in der RFQ mehrere Preisniveaus. OEMach senkte nicht einfach den Stueckpreis, sondern machte Werkstoff, 5-Achs-Zugang, Eloxal, Nachpruefung von Passbohrungen und KMG-Bericht als Angebotspositionen sichtbar.
Die DFM-Pruefung zeigte zwei Passstiftbohrungen, eine duenne Leichtbautasche und mehrere schraege Montageflaechen mit Vorrichtungsrelevanz. Ein Niedrigpreisangebot enthielt keine Sondervorrichtung und keine Nachpruefung nach Finish. Die finale Route nutzte stufenweises Spannen, Aufzeichnung wichtiger Bohrungen und Nachpruefung nach Eloxal.
Dieser Ansatz reduziert Nacharbeitsrisiko, weil Entwicklung, Einkauf und Fertigung denselben Umfang vergleichen.
RFQ-Fragen
| Frage | Warum wichtig |
|---|---|
| Enthaelt das Angebot Material, Bearbeitung, Finish, Pruefung und Verpackung? | Fehlender Umfang fuehrt spaeter zu Nachtraegen |
| Welche Masse sind wirklich kritisch? | Praezision muss der Montagefunktion folgen |
| Braucht das Teil 5-Achs, Dreh-Fraesen, EDM oder Sondervorrichtung? | Prozessroute bestimmt Kosten und Risiko |
| Gibt es spaeter Kleinserien? | Erstmuster- und Prozessdaten stabilisieren Folgequalitaet |
FAQ
Warum variieren CNC-Angebote fuer Roboterteile so stark?
Wegen Werkstoffsorte, Prozessroute, Aufspannzahl, Toleranzniveau, Oberflaeche, Pruefbericht und Lieferverantwortung.
Welche Informationen gehoeren in eine RFQ?
Zeichnungen, 3D-Modelle, Werkstoffsorte, Menge, Oberflaeche, kritische Masse, Pruefanforderungen und Einsatzkontext.
Ist das niedrigste Angebot immer schlecht?
Nein. Es ist vergleichbar, wenn der Lieferumfang gleich ist. Unterscheiden sich Pruefung, Finish oder Vorrichtung, fuehrt nur der Preis in die Irre.
Erhoeht KMG-Pruefung die Kosten?
Ja, sie benoetigt Messzeit und Ausruestung, ist aber wertvoll fuer kritische Bohrungen, GD&T und Wiederholauftraege.
Kann OEMach vor dem Angebot DFM pruefen?
Ja. OEMach prueft Werkstoff, Prozessroute, Schluesseltoleranzen, Oberflaeche und Pruefumfang vor Angeboten fuer Prototypen und Kleinserien.
Zusammenfassung
CNC-Angebotsunterschiede fuer Roboter-Sonderteile entstehen durch Werkstoff, Prozessroute, Aufspannzahl, Praezision, Pruefdokumente und Lieferverantwortung. Einkauf sollte Zeichnung, Werkstoff, Toleranzen, Oberflaeche und Pruefung im selben Angebotsumfang vergleichen. Ein transparentes Angebot ist leichter zu fertigen, zu messen und zu wiederholen.
