Titan-CNC-Bearbeitung laesst sich nicht dadurch loesen, dass man normale Materialparameter etwas verlangsamt oder einfach ein haerteres Werkzeug nutzt. Titan hat schlechte Waermeleitfaehigkeit, hohe Schnitttemperatur, deutliche elastische Rueckfederung und Werkzeugverschleiss, der Grate, Masse und Oberflaeche schnell beeinflusst.

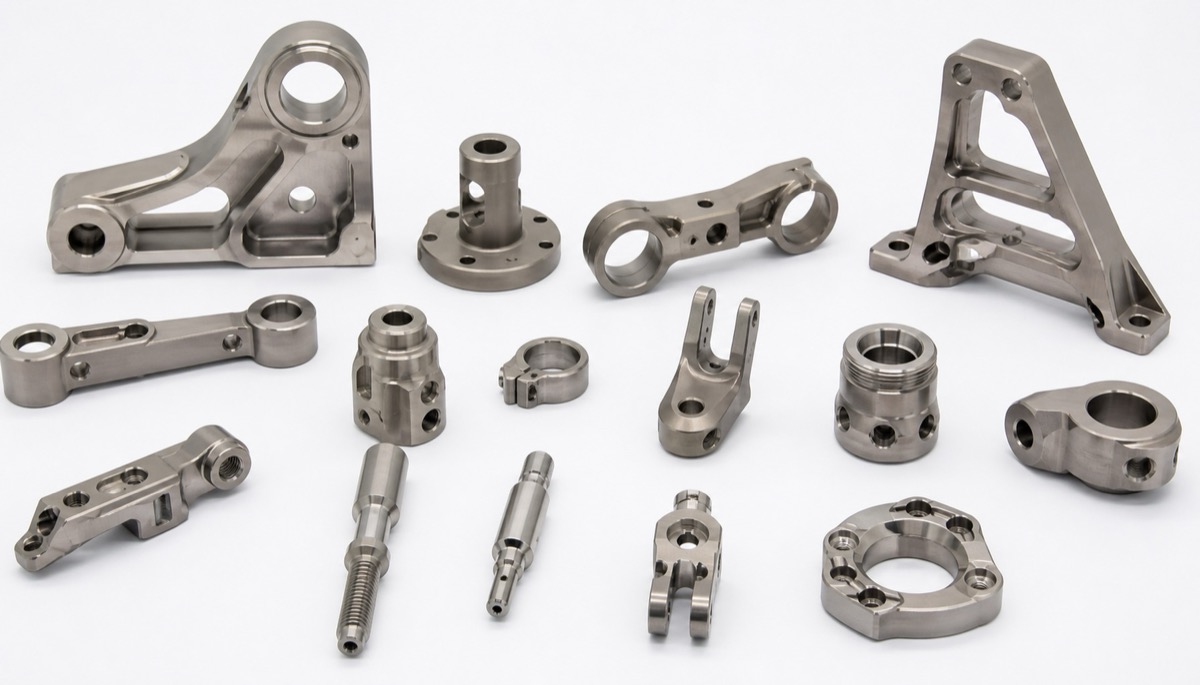

Sondermetall-CNC-Projekte finden sich bei leichten Robotikteilen, Verbindungsteilen fuer High-End-Ausrüstung, Medizinstrukturen und tragenden Haltern fuer optische Geraete. Die Mengen sind oft klein, aber Anforderungen an Massstabilitaet, Oberflaechenintegritaet und Lieferhythmus sind hoch.
Ein stabiler Ansatz bewertet Werkzeugbeschichtung, Schneidkantenstaerke, Kuehlung, Spannsteifigkeit, Stufenbearbeitung und Pruefbezug als ein System.
Titan-Herausforderungen und Prozessantworten
| Herausforderung | Typisches Verhalten | Prozessantwort | Abnahmefokus |
|---|---|---|---|
| Schlechte Waermeleitung | Waerme konzentriert sich an der Schneide und Werkzeugtemperatur steigt schnell | Beschichtete Hartmetallwerkzeuge, wirksame Kuehlung und stabile Spanabfuhr | Oberflaechenbrand, Massdrift und Werkzeugstandzeit pruefen |
| Schneller Verschleiss | Ausbruch, hoehere Schnittkraft und rauere Oberflaeche | Schneidkante, Auskragung, Schnittgeschwindigkeit und Prozessrhythmus optimieren | Schluesselmasse und Rauheit nach Erstmuster erneut pruefen |
| Elastische Rueckfederung | Bohrungen, duenne Waende und Nutbreiten aendern sich nach dem Schnitt | Leichte Schlichtschnitte, kleine Zustellung und stabile Zugabe | Kritische Bohrungen und Breiten nachpruefen |
| Duenwandverzug | Teil verformt sich in der Spannung und federt nach dem Loesen zurueck | Weichbacken, spannungsarme Spannung, Stufenbearbeitung oder 5-Achs-Route | Ebenheit, Profil und Probemontage bewerten |
| Span und Grat | Spaene brechen schlecht; Grate an Bohrungen und Kanten | Spanweg verbessern und Entgratung ergaenzen | Fasen, Gewindegefuehl und Kantenstatus bestaetigen |

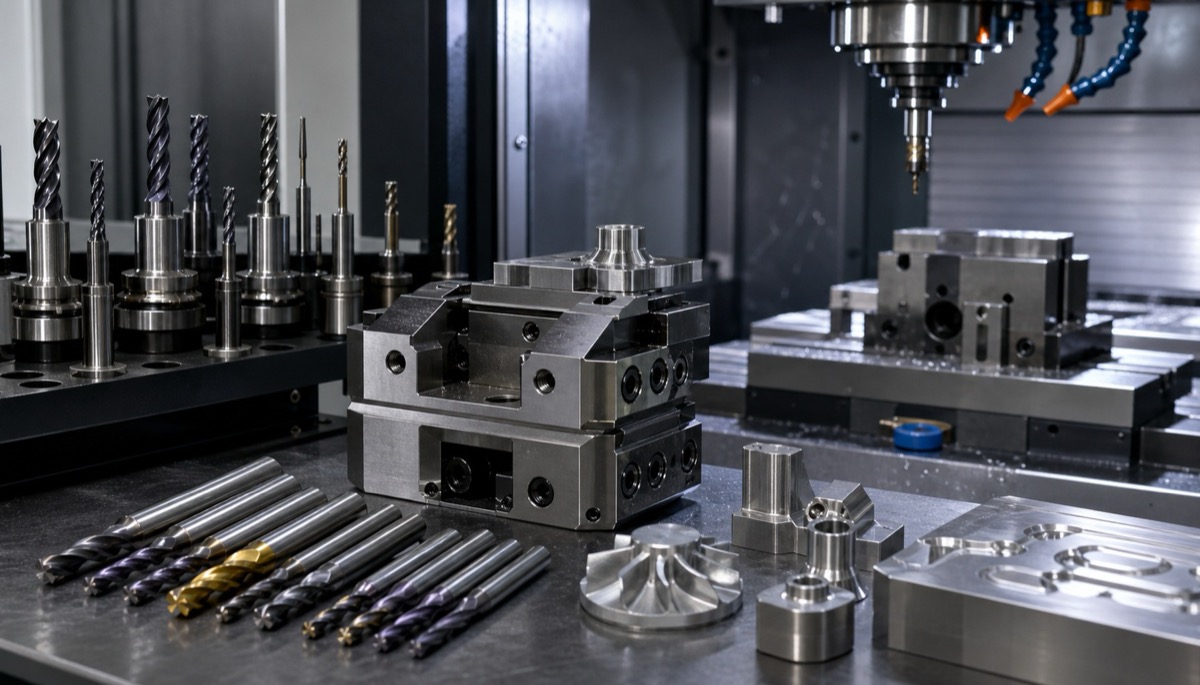

Werkzeugwahl ist mehr als Härte
Beschichtete Hartmetallwerkzeuge sind bei Titan ueblich, aber haerter ist nicht immer besser. Ist die Schneide zu scharf, kann sie ausbrechen. Ist sie zu stumpf, steigen Schnittwaerme und Risiko der Kaltverfestigung. Werkzeug, Titanlegierung, Wanddicke und Werkzeugbahn muessen zusammenpassen.
Auch die Haltersteifigkeit ist entscheidend. Lange Auskragung, tiefe Taschen, enge Nuten und kleine Werkzeuge erhoehen Vibration und fuehren zu Markierungen, Graten und Massschwankung. Komplexe Teile koennen 5-Achs-Bearbeitung nutzen, um Auskragung zu reduzieren oder Operationen aufzuteilen.
Praktisch ist: beim Schruppen Spanabfuhr und Werkzeugstandzeit sichern, beim Schlichten Masse und Oberflaeche fokussieren. Kritische Flaechen sollten mit stabiler Zugabe und leichten Schnitten fertigbearbeitet werden.
Die Prozessroute muss Wärme und Rückfederung steuern
Titan leitet Waerme schlecht ab. Wenn Kuehlung unzureichend ist, Schnittgeschwindigkeit zu hoch liegt oder Spaene stecken bleiben, zeigt sich Werkzeugverschleiss schnell als Massdrift und Oberflaechenproblem.
Elastische Rueckfederung macht Bohrungen, duenne Waende und Nuten schwer kontrollierbar. Ein Teil kann direkt nach der Bearbeitung gut aussehen und sich nach Ruhezeit oder geloester Spannkraft leicht veraendern.
Die Route sollte daher Waerme und Rueckfederung beruecksichtigen: Schruppen und Schlichten trennen, leichte Schlichtschnitte nutzen, stabile Zugabe halten, effektiv kuehlen, spannungsarm spannen und kritische Flaechen zur richtigen Zeit nachschneiden.
Warum Sondermetall-Prototypen Prozessdaten brauchen
Im Yangtze River Delta gibt es viele Robotik-, High-End-Ausrüstungs-, Optik- und Medizintechnikprojekte. Entwicklungsteams brauchen oft Mischmaterial-Prototypen aus Titan, Edelstahl, Aluminium und technischen Kunststoffen, um Strukturen schnell zu validieren.
Dafuer reicht eine CNC-Maschine allein nicht. Der Lieferant muss Materialverhalten, Werkzeugstrategie, Oberflaeche, Pruefbericht und Wiederholstabilitaet verstehen. Bei Sondermetallen fuehrt fehlende Erstmuster-Prozessdokumentation schnell zu erneuter Parameterfindung in der naechsten Charge.
OEMach verbindet DFM-Review, Werkzeugauswahl, Probeschnitt, KMG-Pruefung und Kleinserien-Wiederholaufzeichnungen in einem Ablauf, damit der Kunde eine reproduzierbare Lieferbasis sieht.
Fünf Kontrollen für Titan und Sondermetalle
| Aktion | Anwendung | Nutzen |
|---|---|---|
| Werkstoff und Zustand bestaetigen | Nicht nur Titan schreiben; Legierung und Zustand angeben | Titanlegierungen bearbeiten sich unterschiedlich |
| Werkzeug an Geometrie anpassen | Tiefe Taschen, duenne Waende, enge Nuten, kleine Bohrungen und Kurven getrennt bewerten | Verhindert Vibration, Grate und Ueberlast |
| Kuehlung und Spanabfuhr planen | Wirksame Kuehlung und klare Spanwege nutzen | Reduziert Schneidkantenwaerme und Gratrisko |
| Schruppen und Schlichten trennen | Stabile Zugabe fuer Bohrungen, Kontaktflaechen und Profile halten | Verbessert Massstabilitaet |
| Mass und Oberflaeche pruefen | Neben Mass auch Ebenheit, Grate, Gewindegefuehl, Rauheit und Probemontage pruefen | Bringt Pruefung in Einklang mit Montage |
Wie OEMach Titanprojekte bearbeitet
In einem Ablauf fuer einen leichten Titanhalter war zunaechst die Lieferzeit im Fokus. Beim DFM-Review erkannte OEMach, dass duenne Rippen, tiefe Nuten und Praezisionsbohrungen Vibration, Rueckfederung und Werkzeugverschleiss kombinieren koennen.
Der Prozess nutzte beschichtete Hartmetallwerkzeuge, wirksame Kuehlung, gestuftes Schruppen, stabile Schlichtzugabe und Mehrachsen-Werkzeugwege zur Reduktion der Auskragung in lokalen Tiefentaschen. Das Erstmuster wurde per KMG auf Bohrungsposition, Profil und Ebenheit geprueft.
Diese Methode braucht mehr Planung als Titan wie langsames Aluminium zu behandeln, reduziert aber unkontrollierte Grate und Nacharbeit und macht Kleinserien-Wiederholung leichter reproduzierbar.
Fragen vor Bestellung
| Frage | Warum wichtig |
|---|---|
| Sind Werkstofflegierung und Zustand spezifiziert? | Die Titanlegierung beeinflusst Werkzeug, Prozess und Angebotsrisiko |
| Welche Merkmale tragen kritische Toleranz? | Bohrungen, Lochpositionen, Duenwandflaechen und Montageflaechen muessen markiert sein |
| Sind Rauheit, Entgratung oder Gewinde-Probemontage erforderlich? | Titan-Kantenstatus beeinflusst das Montagegefuehl direkt |
| Enthaelt der Erstmusterbericht Istwerte und Prozessnotizen? | Wiederbestellungen haengen vom Prozessgedaechtnis ab |
FAQ
Warum ist Titan-CNC-Bearbeitung schwierig?
Titan hat schlechte Waermeleitfaehigkeit, hohe Schnitttemperatur und deutliche Rueckfederung. Werkzeugverschleiss, Grate, Duenwandverzug und Massdrift sind typische Risiken.
Welche Werkzeuge eignen sich fuer Titan?
Beschichtete Hartmetallwerkzeuge sind ueblich, muessen aber mit passender Schneidkante, Haltersteifigkeit, Schnittwerten, Kuehlung und Spanabfuhr kombiniert werden.
Sind sehr enge Toleranzen bei Titan moeglich?
Einige kritische Masse koennen eng kontrolliert werden, aber die Endtoleranz sollte nach Struktur, Groesse, Spannung und Pruefbedingungen bewertet werden. Nicht das ganze Teil blind uebertolerieren.
Welche Projekte brauchen Sondermetall-CNC?
Leichte Robotikteile, Verbindungsteile fuer Ausruestung, Medizinstrukturen und Halter fuer optische Geraete sind typische Kleinserienanwendungen.
Was gehoert in die Anfrage?
STEP, 2D-Zeichnung, Werkstofflegierung und Zustand, kritische Toleranzen, Oberflaeche, Entgratungshinweise, Menge und Pruefanforderung.
Zusammenfassung
Praezisions-CNC-Bearbeitung von Titan ist ein Systemproblem. Werkzeug, Kuehlung, Spannung, Werkzeugweg und Pruefbezug muessen zusammenwirken. Bei Kleinserien aus Sondermetall ist der dokumentierte validierte Prozess ebenso wichtig wie das erste gute Teil.
