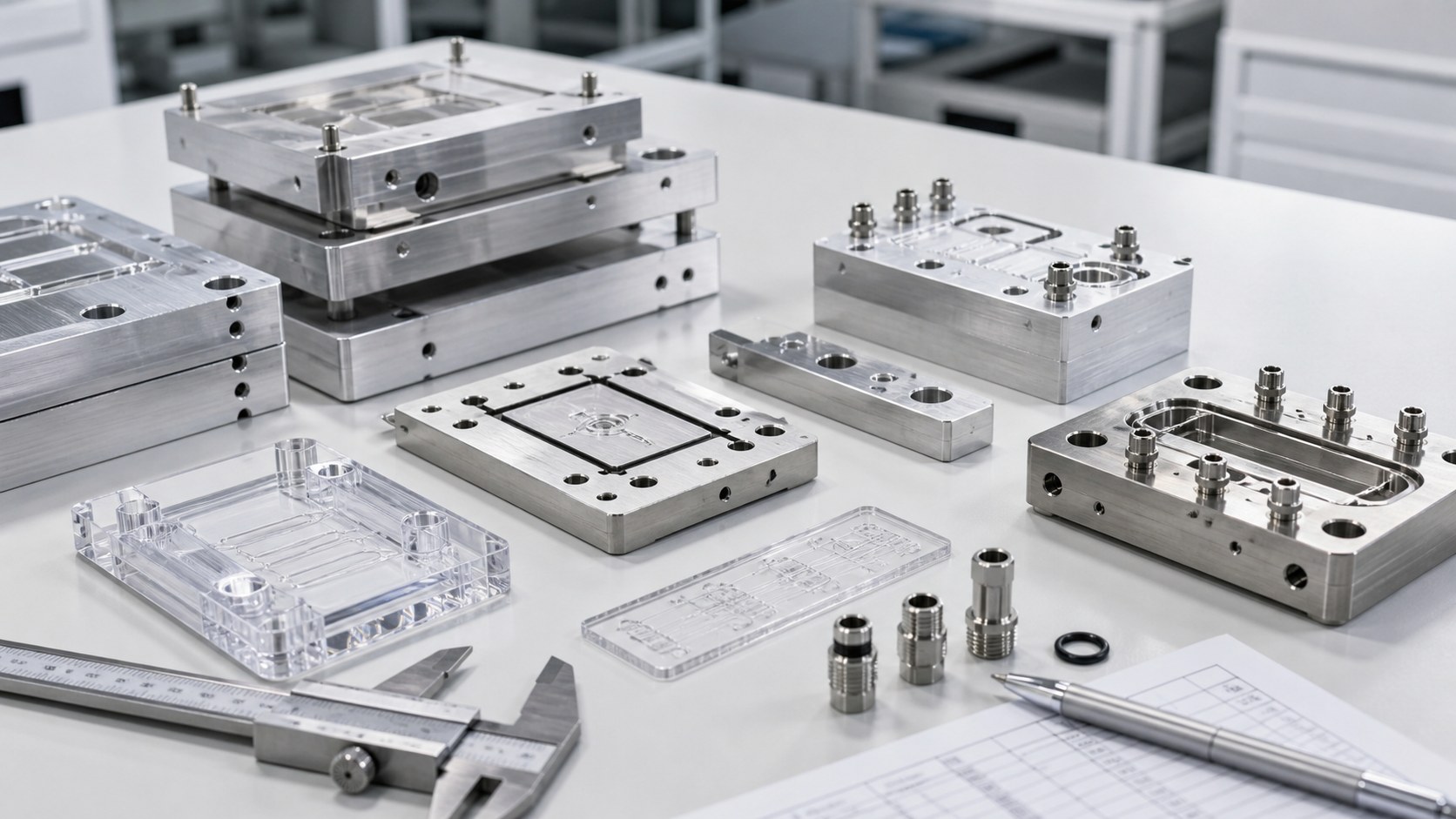

Mikrofluidische medizinische Diagnostiksysteme benötigen kleine Kanäle, dichte Dichtungen und wiederholbare Kartuschenausrichtung. CNC-Bearbeitung wird für Metallmanifolds, Klemmplatten, Testvorrichtungen und Prototypgehäuse genutzt, weil sie flache Dichtflächen, Gewindeanschlüsse und präzise Bezüge ermöglicht.
Mikrofluidische Vorrichtungen brauchen stabile Ausrichtung
Eine Kartuschenvorrichtung muss den Chip positionieren, die Dichtung komprimieren und Fluidports verbinden, ohne dünne transparente Teile zu verformen. Zeichnungen sollten Chip-Bezüge, Klemmpunkte, Portachsen, Anschlussgewinde und Dichtflächen definieren.
Eine gute Anfrage enthält STEP-Daten, 2D-Zeichnungen, Dichtungsinformationen, Anschlussdaten, Werkstoff, Oberfläche und Stückzahl. Baugruppenskizzen zeigen, welche Merkmale die Wiederholbarkeit steuern.
Der Werkstoff beeinflusst Dichtung und Reinigung
Aluminium ist für Prototyp-Manifolds üblich, weil es gut bearbeitbar, leicht und eloxierbar ist. Edelstahl eignet sich für Gewindeanschlüsse, Verschleißflächen und wiederholt gereinigte Teile. PEEK und transparente Kunststoffe können für isolierende oder beobachtbare Komponenten genutzt werden.
Materialangaben sollten Sorte, Eloxal oder Passivierung, Reinigung und Einsatz als Forschungsteil, Validierungsteil oder Pilotserie nennen.
Dichtungsnuten und Ebenheit sind kritisch
Leckagen entstehen oft durch zu flache Nuten, Grate in Ecken oder unzureichend ebene Dichtflächen. O-Ring-Nuten und Dichtungskanäle benötigen definierte Breite, Tiefe, Radius, Oberfläche und Lage zu Ports.

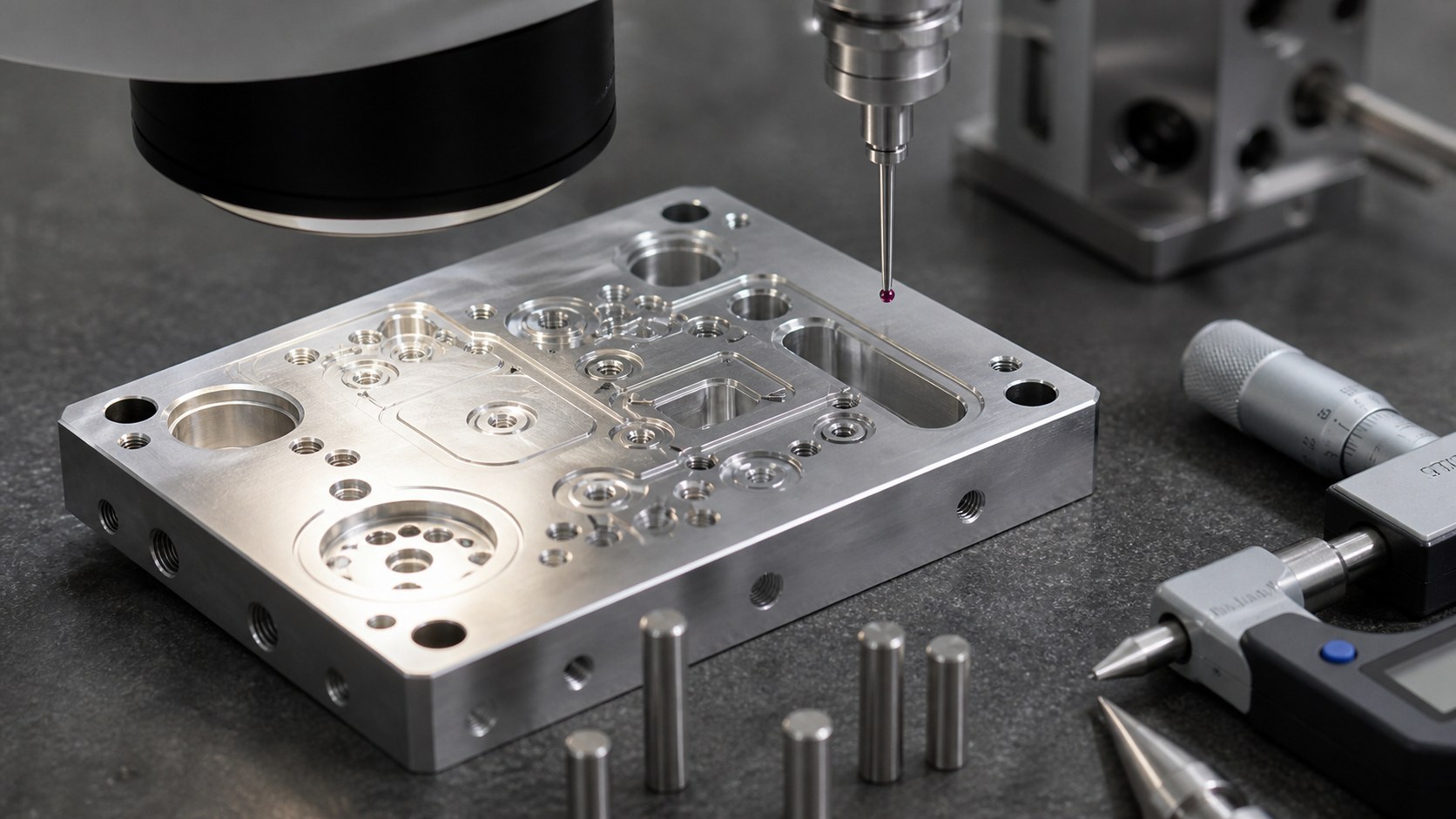

Die Prüfung sollte Nuttiefe, optische Eckenkontrolle, Ebenheit und Montage mit der echten Dichtung umfassen. Dichtflächen brauchen kontrolliertes Finish ohne Überpolieren der Portkanten.
Mikroports brauchen saubere Kanten
Kleine Fluidports reagieren empfindlich auf Grate, Späne und Kantenverformung. Schon kleine Grate können Strömung stören, Rückstände halten oder Dichtungen beschädigen.
Zeichnungen sollten keine losen Grate und kritische Ports mit Mikroskopprüfung fordern. Bei sich schneidenden Bohrungen sind Reinigung und Sichtprüfung besonders wichtig.
Das Vorrichtungsdesign steuert Wiederholbarkeit
Klemmplatten und Manifoldblöcke brauchen wiederholbare Pins, Schraubenmuster und Anschläge, damit jede Kartusche gleich sitzt. Ungleichmäßige Klemmkraft kann Chips verformen oder Dichtdruck verändern.

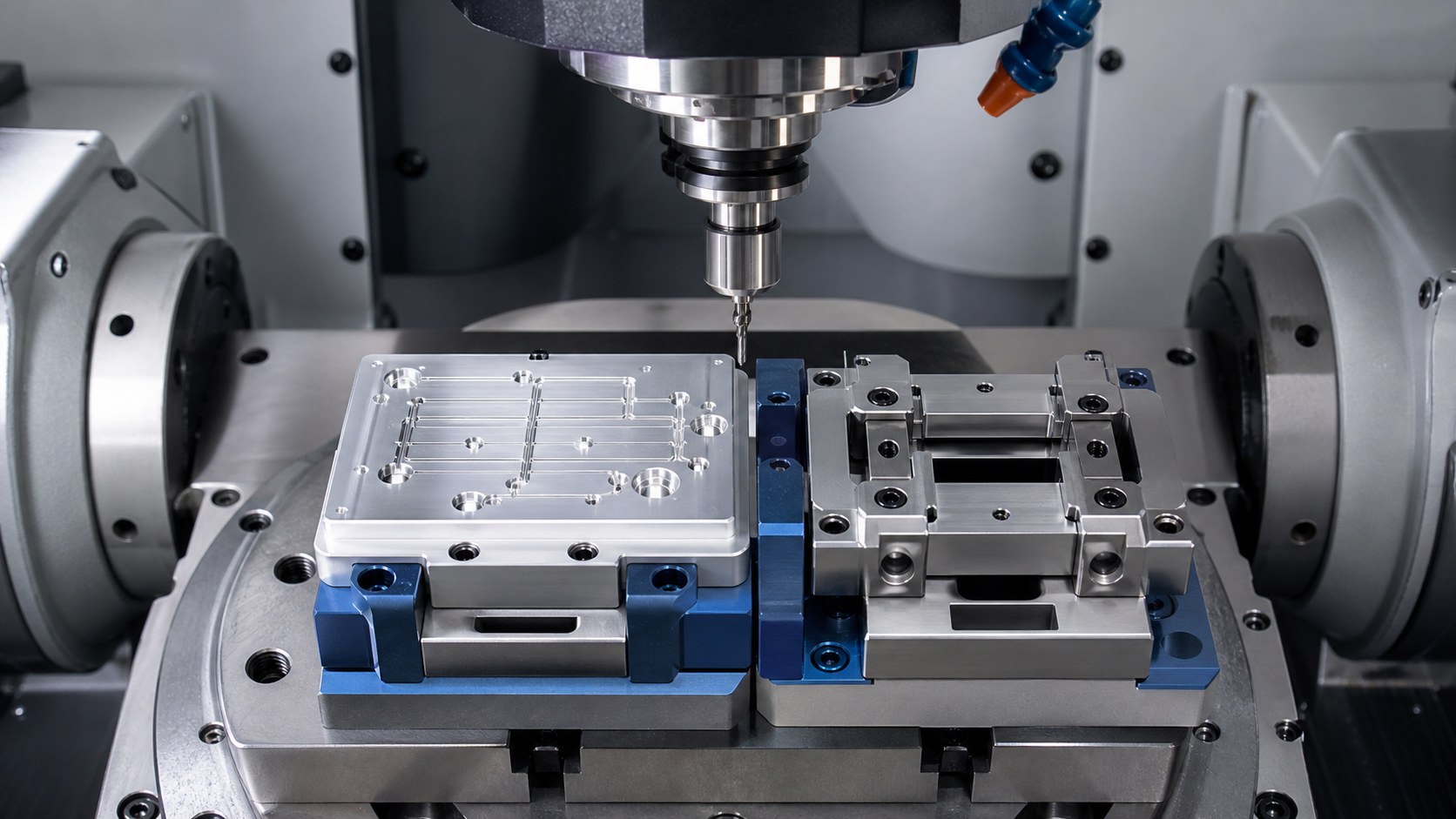

Eine gute CNC-Vorrichtung nutzt Bezüge, die zur Testmethode passen. 3+2- oder 5-Achs-Zugang ermöglicht Seitenports, Anschlüsse und obere Dichtflächen mit konsistentem Bezugssystem.
Prüfung sollte funktionale Kontrollen enthalten
Maßberichte sollten Portpositionen, Gewindelehren, Nutgeometrie, Ebenheit, Parallelität, Anschlussfit und Oberfläche abdecken. CMM und optische Messung helfen, Lecktests liefern aber direktes Feedback für Fluidikteile.
Für Prototypen beschleunigen Fotos von Mikroskopprüfung, Lehren und Dichtungsmontage die Abstimmung zwischen Lieferant und Engineering.

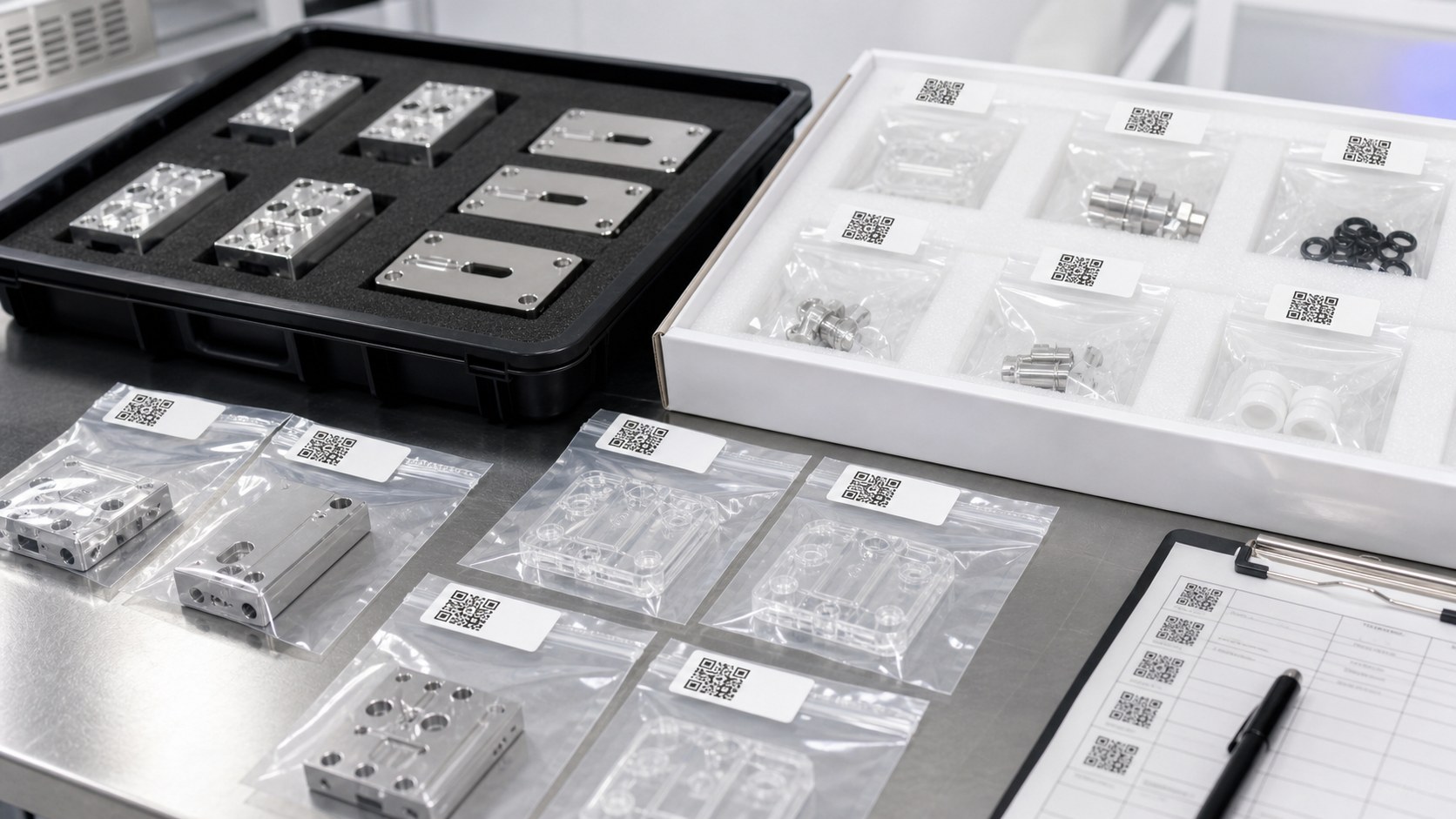

Saubere Verpackung schützt kleine Merkmale
Mikrofluidische Teile enthalten kleine Ports, transparente Chips, Anschlüsse und O-Ringe, die Staub sammeln oder zwischen Revisionen verwechselt werden können. Einzelbeutel, Schaumtrays und Etiketten sichern die Rückverfolgbarkeit.
Verpackungsangaben sollten Teilenummer, Revision, Werkstoff, Menge, Los und Prüfstatus enthalten. Getrennte Verpackung schützt Dichtflächen und Elastomere beim Versand.
FAQ: CNC-Bearbeitung mikrofluidischer Diagnostikvorrichtungen
Welche Dateien werden für ein Angebot benötigt?
STEP-Daten, 2D-Zeichnungen, Dichtungs- oder O-Ring-Informationen, Port- und Anschlussdaten, Werkstoff, Oberfläche und Stückzahl.
Welche Werkstoffe sind üblich?
Aluminium für Prototyp-Manifolds, Edelstahl für Anschlüsse und Verschleißbereiche sowie PEEK oder transparente Kunststoffe für Isolation oder Beobachtung.
Wie werden Dichtungsnuten geprüft?
Geprüft werden Breite, Tiefe, Radius, Ebenheit der Dichtfläche, Oberfläche und wenn möglich Montage mit der echten Dichtung.
Warum sind Mikroports schwierig?
Sie sind empfindlich gegen Grate, Werkzeugrundlauf, Späne und Schnittkanten von Querbohrungen. Kontrollierte Bearbeitung, Reinigung und Mikroskopprüfung sind wichtig.
Kann CNC-Bearbeitung Lecktest-Vorrichtungen unterstützen?
Ja. CNC kann Klemmplatten, Bezugselemente, Gewindeports und flache Dichtflächen für Lecktests und Validierung herstellen.
Welche Qualitätsdokumente sind möglich?
Materialzertifikate, Maßberichte, CMM-Daten, Gewindelehrenprotokolle, Oberflächendaten, Lecktestnotizen, Prüffotos und Verpackungsetiketten.
