Orthopädische chirurgische Instrumente, Bohrführungen und Knochenplatten-Prototypen benötigen genaue Lochpositionen, kontrollierte Gewinde, stabile gekrümmte Geometrie, sichere Kanten und rückverfolgbare Prüfberichte. CNC-Bearbeitung eignet sich für Validierung und Kleinserien, wenn funktionale Anforderungen klar beschrieben sind.
Funktionale Geometrie führt die Zeichnung

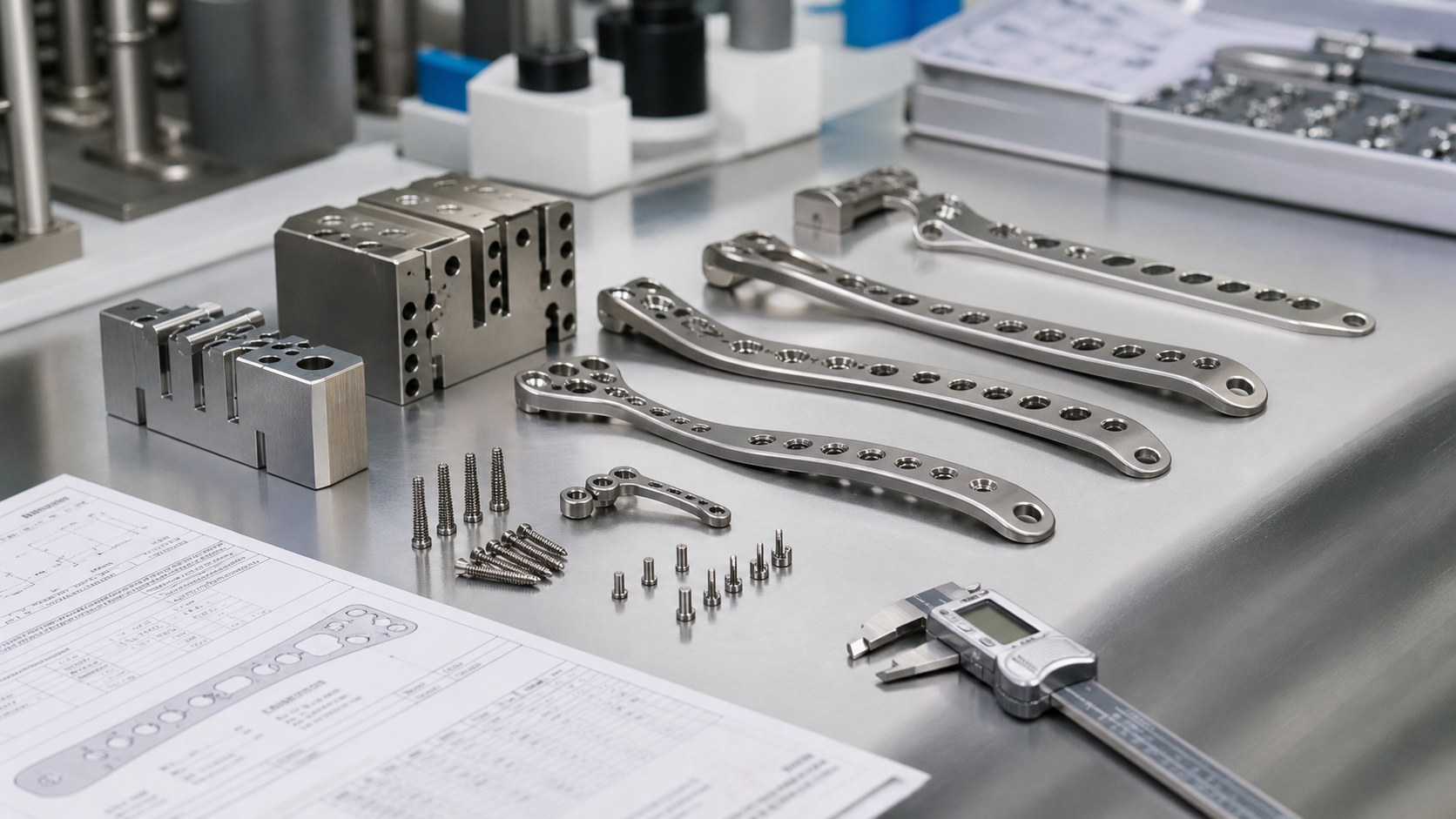

Knochenplatten, Bohrführungen und Versuchsinstrumente kombinieren Verriegelungsbohrungen, Senkungen, Hülsen, Pins, Langlöcher und gekrümmte Auflageflächen. Die Zeichnung sollte kritische Ausrichtungsmerkmale klar von kosmetischen Flächen trennen.
Eine gute Anfrage enthält STEP-Daten, 2D-Zeichnung, Bezugssystem, Werkstoff, Kantenangaben und Stückzahl. Daten von Schrauben oder Pins helfen bei der Baugruppenprüfung.
Der Werkstoff bestimmt die Strategie
Titanlegierungen sind wegen Festigkeit, Korrosionsbeständigkeit und geringem Gewicht üblich, verlangen aber scharfe Werkzeuge, stabile Schnitte und Wärmekontrolle. Edelstahl eignet sich für Führungsblöcke, Griffe und verschleißende Flächen. PEEK kann für leichte oder radioluzente Versuchsteile genutzt werden.
Die Zeichnung sollte Zertifikate, Wärmebehandlung, Passivierung, Politur oder Reinigung nennen, wenn diese benötigt werden.
Verriegelungsbohrungen und Gewinde brauchen Prozesskontrolle
Eine Verriegelungsbohrung ist kein einfaches Loch. Senkwinkel, Gewindeform, Flankendurchmesser, Tiefe, Koaxialität und Kante beeinflussen das Ansetzen und Sitzen der Schraube.

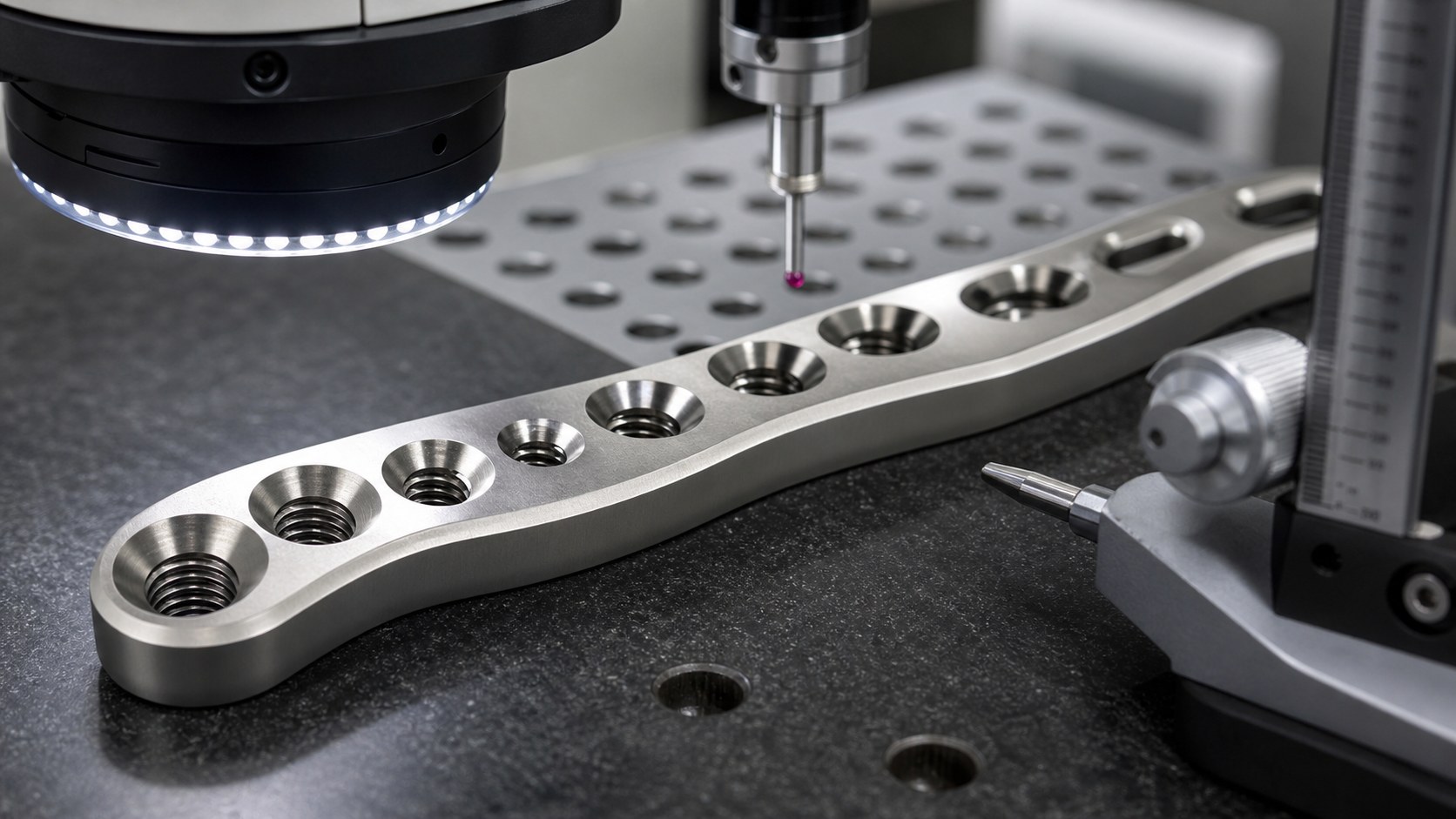

Die Prüfung umfasst Gewindelehren, optische Senkungsprüfung, CMM-Positionsdaten und Mikroskopkontrolle. Eine Funktionsprobe mit Originalschraube kann zusätzliche Sicherheit geben.
Gekrümmte Profile brauchen stabile Vorrichtungen

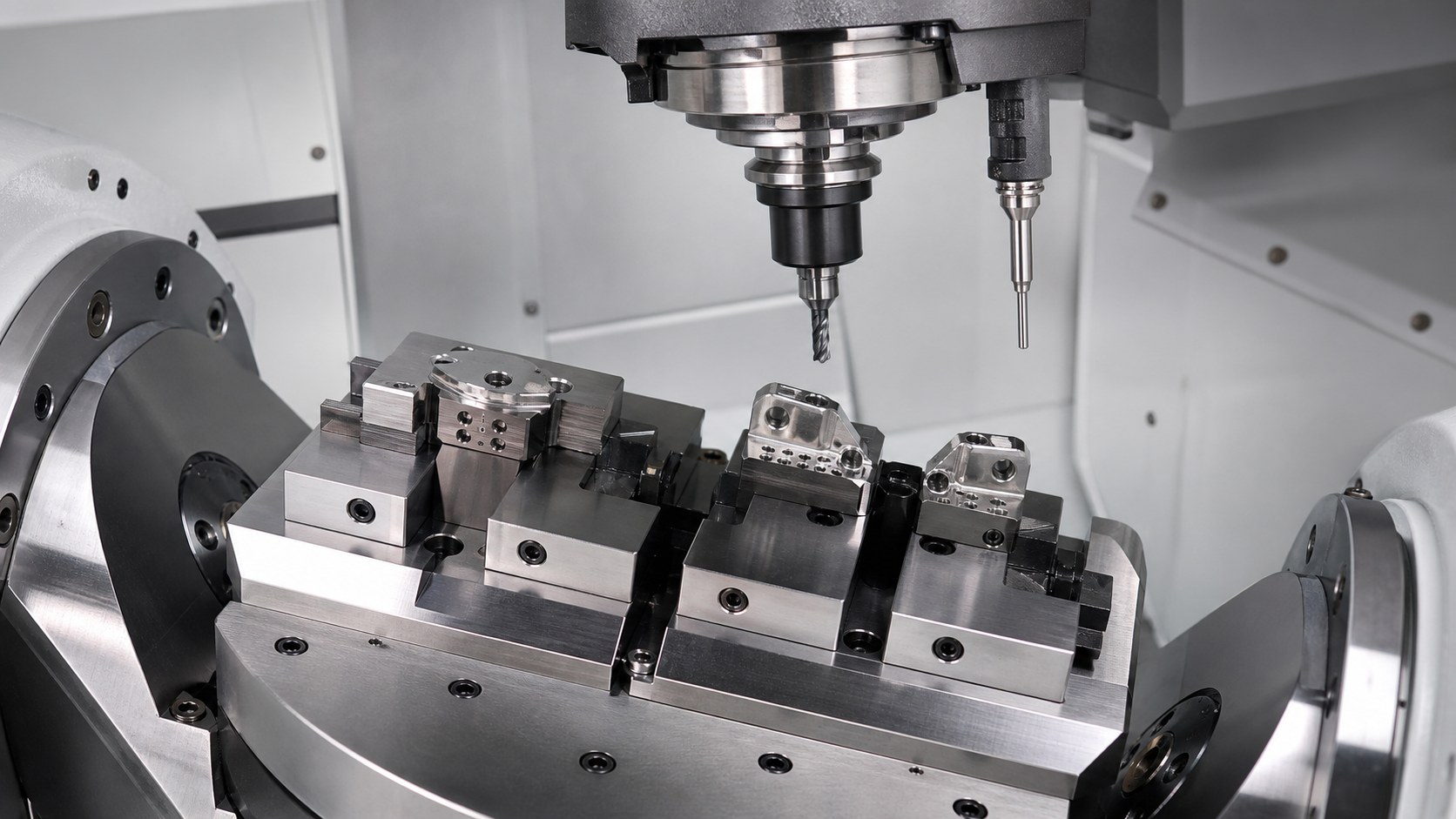

Orthopädische Platten besitzen oft lange gekrümmte Profile und dünne Stege. Ohne geplante Spannung können Vibration, Rückfederung oder Verzug entstehen. Nester, weiche Backen, Stützpins und gestufte Schruppstrategien reduzieren dieses Risiko.
Bei 5-Achs- oder 3+2-Bearbeitung zählen Werkzeugzugang und wiederholbarer Bezug ebenso wie Spannkraft.
Gratkontrolle ist entscheidend
Grate an Löchern, Langlöchern und Gewinden können den Schraubensitz stören, Partikel halten oder Gegenstücke beschädigen. Kantenbrüche, keine losen Grate und Schutz kritischer Bohrungen sollten definiert sein.
Entgraten kann Handarbeit, Mikrofräser, Bürsten und Mikroskopprüfung kombinieren. Strahlen oder Polieren darf kritische Maße nicht verändern.
Prüfberichte müssen zum Einsatz passen
Ein sinnvoller Bericht bestätigt Lochpositionen, Gewindelehren, Senkungsgeometrie, Profil, Krümmung, Langlochbreite, Oberfläche und Bezugsausrichtung.
Für Montageversuche sind Funktionsprüfungen mit Pins, Versuchsschrauben oder Führungsblöcken ebenso wichtig wie reine Maßdaten.
Saubere Verpackung schützt Rückverfolgbarkeit

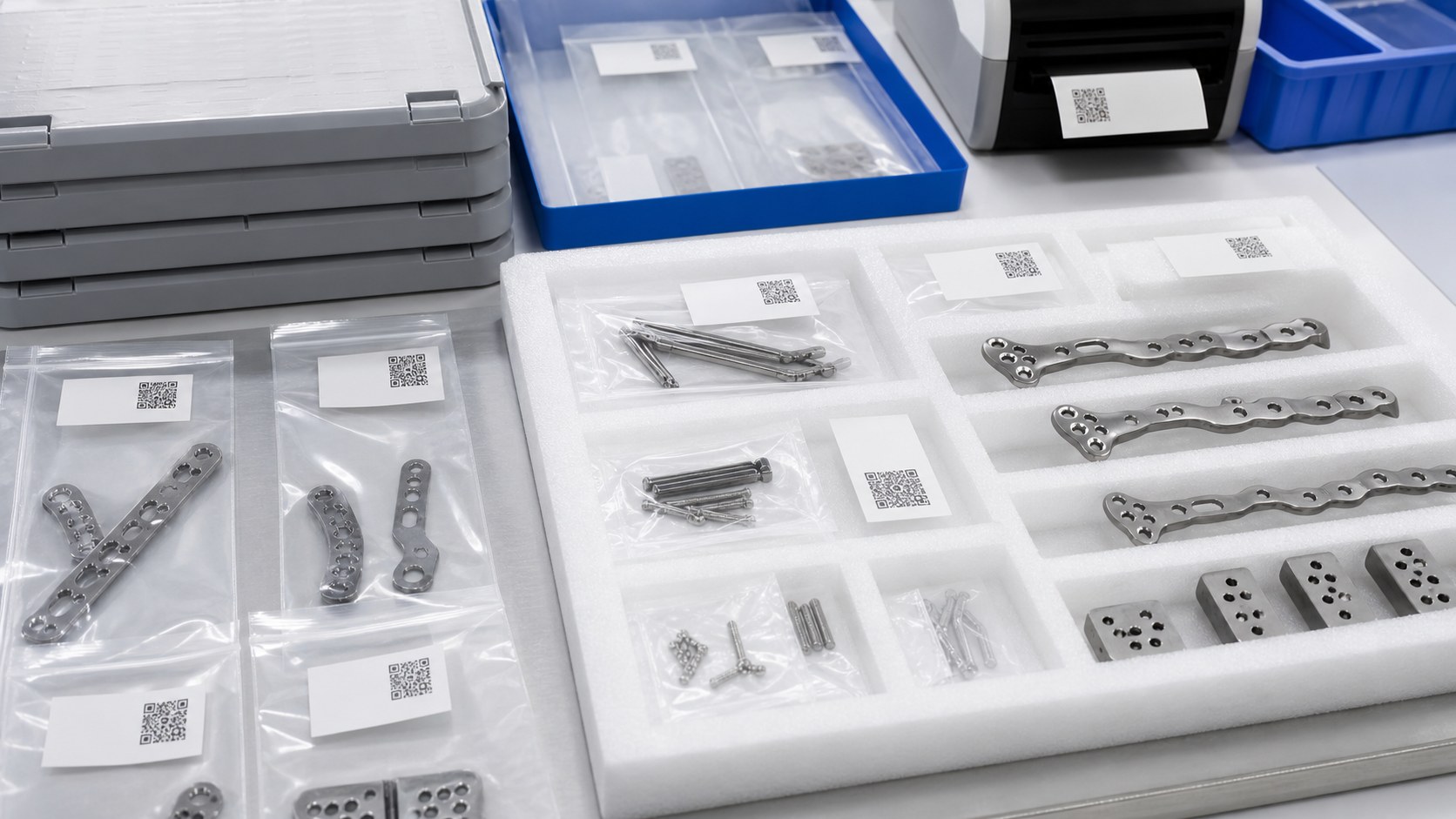

Kleine Schrauben, Pins, Platten und Führungsblöcke lassen sich leicht verwechseln. Einzelbeutel, Schaumtrays und Etiketten trennen Teile nach Revision, Werkstoff, Los und Prüfstatus.
Das reduziert Fehler beim Wareneingang und schützt polierte oder entgratete Flächen während des Versands.
FAQ: orthopädische CNC-Bearbeitung
Welche Zeichnungen werden benötigt?
STEP-Dateien, 2D-Zeichnungen, Werkstoffsorte, Bohrungs- und Gewindeangaben, Oberfläche, Prüfbezüge und Stückzahl. Baugruppeninformationen sind hilfreich.
Welche Werkstoffe sind üblich?
Titanlegierungen, Edelstahl und PEEK sind häufig. Die Auswahl richtet sich nach Festigkeit, Korrosion, Gewicht, Versuchszweck und Dokumentation.
Wie werden Verriegelungsbohrungen geprüft?
Senkwinkel, Gewindeform, Flankendurchmesser, Lage und Koaxialität werden mit Lehren, Optik, CMM und Mikroskop geprüft.
Können gekrümmte Knochenplatten CNC-gefertigt werden?
Ja. Mehrachsbearbeitung, Nester, weiche Backen und Spannungsmanagement helfen, Profil und Lochpositionen zu sichern.
Welche Gratangaben sind sinnvoll?
Keine losen Grate, definierte Kantenbereiche, Schutz von Gewinden und Bohrungen sowie Mikroskopprüfung an Löchern und Langlöchern.
Welche Qualitätsdokumente sind möglich?
Materialzertifikate, Maßberichte, Gewindelehrenprotokolle, CMM-Daten, Oberflächenwerte, Prüffotos und Verpackungsetiketten.
