Bei Humanoid-Roboter-Prototypen lösen CNC-Bearbeitung und 3D-Druck unterschiedliche Aufgaben. 3D-Druck hilft, wenn schnell Form, Bauraum oder ein visuelles Muster geprüft werden sollen. CNC-Bearbeitung ist meist besser, wenn Festigkeit, Lagersitze, Gewinde, Gleitflächen, Dichtbereiche oder die spätere Kleinserie validiert werden müssen.
Praktisch gilt: 3D-Druck für frühe Geometrieprüfung, CNC für Teile, die sich wie das finale Metall- oder Kunststoffteil verhalten sollen. Käufer sollten Präzision, Material, Oberfläche, Prüfung und den nächsten Produktionsschritt vergleichen, nicht nur den ersten Musterpreis.
Prozessvergleich
| Entscheidungspunkt | CNC-Bearbeitung | 3D-Druck |
|---|---|---|
| Bester Einsatz | Funktionsmuster, Montageversuche, Kleinserie | Konzeptmodelle, Bauraumprüfung, schnelle Muster |
| Material | Echtes Aluminium, Edelstahl, POM, PEEK oder andere Zielmaterialien | Durch Druckverfahren und Materialauswahl begrenzt |
| Präzision | Besser für Lagersitze, Passstifte, Bezüge und Passflächen | Beeinflusst durch Schichthöhe, Schrumpfung und Nacharbeit |
| Oberfläche | Kann Eloxieren, Strahlen, Polieren oder Beschichten unterstützen | Schichtlinien und Finish-Konstanz separat prüfen |
| Festigkeitstest | Näher am finalen zerspanten Bauteil | Anisotropie und Materialunterschiede möglich |
| Übergang | Einfacher in CNC-Kleinserie überführbar | Besser für frühe Iteration |
Wann 3D-Druck reicht
3D-Druck eignet sich, wenn nur Außenform, Einbauraum, Kabelführung, Sensorlayout oder Ergonomie geprüft werden. Er hilft auch, wenn sich die Konstruktion täglich ändert und noch keine Vorrichtung oder enge Prüfung nötig ist.
Ein gedrucktes Teil sollte aber nicht als finaler Nachweis für tragende Roboterstrukturen, Lagersitze, Motorabdeckungen, Präzisionshalter oder spätere PEEK-, Al7075- oder Edelstahlteile dienen.
Wann CNC sinnvoll ist
CNC-Bearbeitung sollte früh geprüft werden, wenn der Prototyp Lagersitze, Passstiftbohrungen, Gewinde, Dichtflächen, Presspassungen, Gleitflächen oder dünnwandige Aluminiumstrukturen enthält.
| Merkmal | Warum CNC hilft | Hinweis für Käufer |
|---|---|---|
| Lagersitze | Kontrolliert Durchmesser, Rundheit und Koaxialität | Endpassung und Prüfung angeben |
| Passstiftbohrungen | Hält Wiederholposition stabil | Toleranz und Bezugssystem definieren |
| Gewinde | Validiert echte Festigkeit und Eingangsgrate | Gewindelehre und Fase definieren |
| Dünne Wände | Zeigt reales Spann- und Rückfederungsverhalten | Nach dem Ausspannen prüfen |
| Oberflächenbehandlung | Erlaubt Aufmaß für Eloxal oder Beschichtung | Maße vor oder nach Finish definieren |
| Kleinserie | Prozesslogik für 5, 10 oder 50 Teile nutzbar | Fragen, ob Erstmusterwerte wiederholt werden |
Kosten richtig beurteilen
3D-Druck gewinnt oft die erste Anfrage für eine einfache Form. CNC kann aber die Gesamtkosten senken, wenn das Teil in echte Tests geht. Ein billiges Druckmuster wird teuer, wenn später Bohrungen, Steifigkeit, Ebenheit oder Finish-Verhalten erneut validiert werden müssen.
Für Roboterteams zählt deshalb nicht nur der Musterpreis. Entscheidend ist, welcher Prozess die nächste Konstruktionsschleife verkürzt und Daten für die Kleinserie liefert.
RFQ-Checkliste
| RFQ-Angabe | Warum wichtig |
|---|---|
| 2D-Zeichnung mit Toleranzen | Trennt optische von funktionalen Maßen |
| STEP- oder STP-Datei | Ermöglicht Werkzeug- und Spannprüfung |
| Zielmaterial | Al6061, Al7075, POM, PEEK und Edelstahl verhalten sich unterschiedlich |
| Menge | Ein, fünf und fünfzig Teile brauchen andere Rüstlogik |
| Zweck des Prototyps | Optik und Lasttest brauchen verschiedene Prozesse |
| Prüfung | KMG, Erstmusterbericht oder Lehren können nötig sein |
Wie OEMach unterstützt

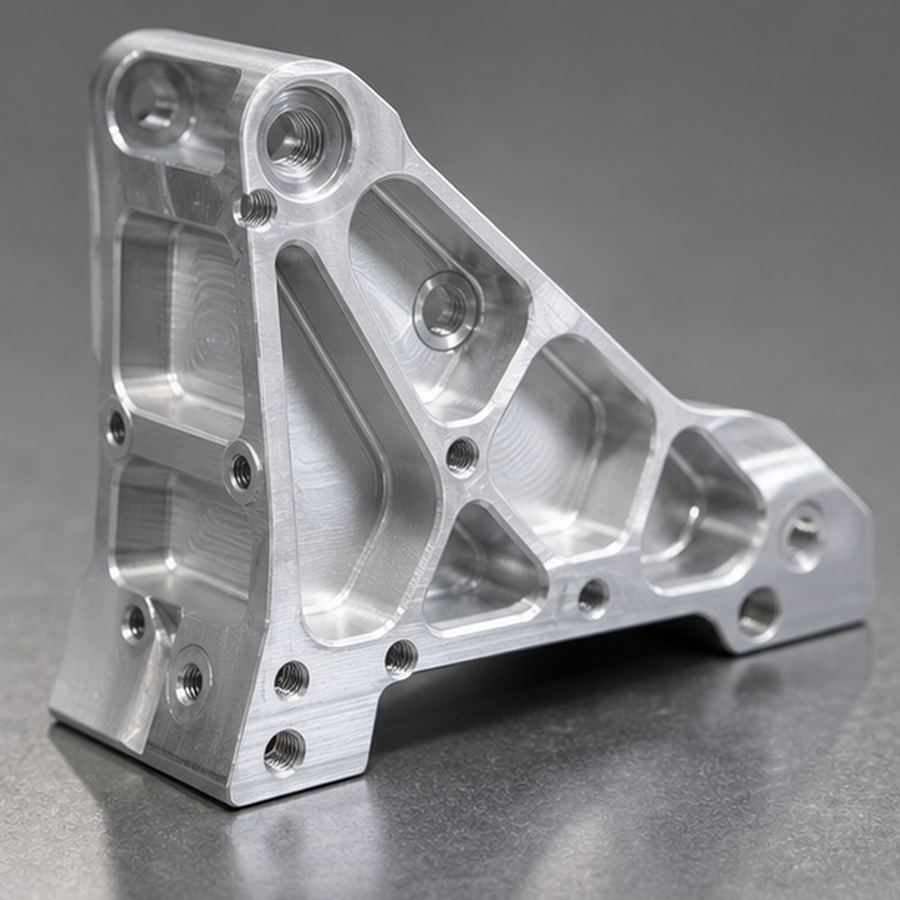

OEMach kann frühe Roboter-Prototypzeichnungen prüfen und zwischen druckgeeigneten Konzeptmodellen, CNC-Funktionsmustern und CNC-Kleinserienkandidaten unterscheiden. Das hilft bei Humanoid-Gelenken, Sensorhaltern, leichten Rahmen und PEEK- oder POM-Funktionsteilen.
Wenn das Design in Richtung Montageprüfung geht, achtet OEMach vor dem Angebot auf DFM-Prüfung, Materialwahl, kritische Toleranzen, Bearbeitungsfolge, Finish-Aufmaß und Prüfplanung.
FAQ
Soll ein Humanoid-Prototyp mit CNC oder 3D-Druck starten?
Für Optik und Bauraum reicht oft 3D-Druck. Für Funktion, Montage oder Kleinserie ist CNC besser.
Warum CNC wählen, wenn 3D-Druck schneller ist?
CNC nutzt echte Metalle oder technische Kunststoffe und validiert Bohrungen, Gewinde, Ebenheit, Festigkeit und Oberfläche zuverlässiger.

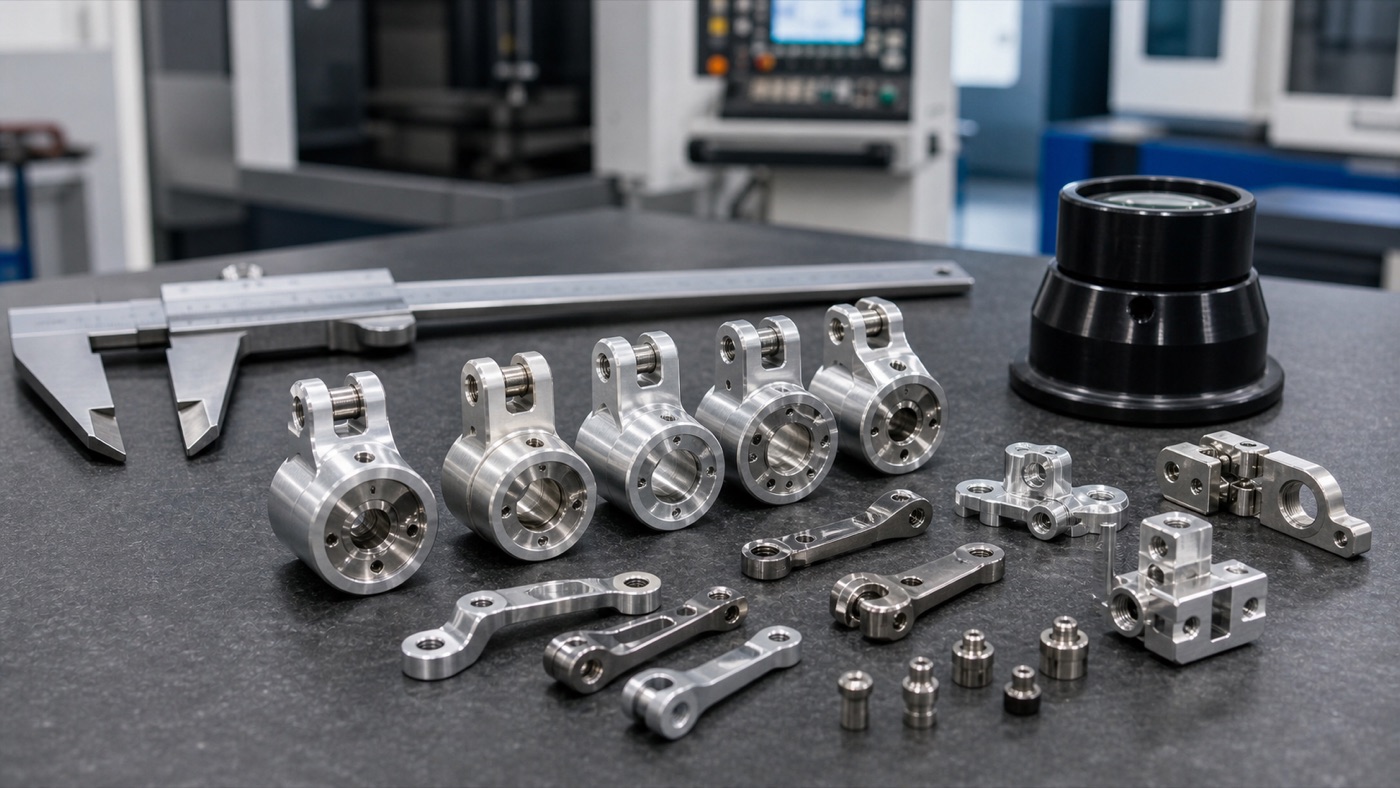

Kann ein Robotergelenkgehäuse mit 3D-Druck geprüft werden?
Für Form ja. Lagersitze, Passflächen, Gewinde und Lasttests sollten mit CNC-Mustern geprüft werden.
Eignet sich CNC für kleine Robotikserien?
Ja. CNC ist flexibel für 5, 10, 20 oder 50 Teile, besonders wenn sich das Design noch ändern kann.
Warum ist DFM vor dem CNC-Prototyp wichtig?
DFM erkennt Verzug, Werkzeugkollisionen, Spannprobleme und unrealistische Toleranzen vor dem Start.
Zusammenfassung
CNC-Bearbeitung und 3D-Druck sollten nicht nur nach Musterpreis verglichen werden. Bei Humanoid-Robotern hilft 3D-Druck bei schnellen Geometriechecks, während CNC besser für echtes Materialverhalten, Präzisionspassungen und Kleinserienvorbereitung ist.
