Dünnwandverzug und Grate an Bohrungen bei Edelstahl-Präzisionsteilen entstehen meist durch mehrere Ursachen gleichzeitig: Kaltverfestigung, Schnittwärme, Spannkraft, Werkzeugverschleiß, Bohrungsfolge und Entgratstandard.
Praktisch wird zuerst die Form stabilisiert und danach die Bohrungskante kontrolliert. Dünnwände brauchen spannungsarme Vorrichtungen, getrenntes Schruppen und Schlichten sowie manchmal temporäre Rippen oder Stützflächen.
OEMach prüft Wandstärke, Bohrungsfunktion, Gewinde, Fasen und Montagezweck, bevor Weichbacken, Sonderauflagen, stufenweise Bearbeitung oder definierte Entgratschritte ausgewählt werden.
Direkte Antwort
Zur Kontrolle von Dünnwandverzug werden Spannungen reduziert, Material ausgewogen entfernt, scharfe Werkzeuge genutzt und Schlüsselmaße nach dem Ausspannen geprüft. Ein gespannt gutes Teil kann nach dem Lösen aus der Toleranz springen.
Zur Gratkontrolle werden gratfreie Anforderungen für jede Funktionsbohrung definiert, die richtige Werkzeugfolge gewählt, kontrollierte Fasen angebracht und Kreuzbohrungen, Gewinde und kleine Lochfelder separat geprüft.
Warum Edelstahl empfindlich ist
| Ursache | Symptom | Kontrolle |
|---|---|---|
| Kaltverfestigung | Stumpfe Werkzeuge erzeugen größere Grate | Scharfe Werkzeuge und stabiler Vorschub |
| Geringe Wärmeleitfähigkeit | Lokale Wärme verursacht Maßdrift | Kühlung verbessern und Hitzestau vermeiden |
| Hohe Zähigkeit | Bohrungskanten schmieren oder ziehen | Bohr-, Fräs- und Fasenfolge optimieren |
| Geringe Dünnwandsteifigkeit | Spannverzug und Rückfederung | Spannungsarme Vorrichtung und Auflage |
| Materialstreuung | Anderer Klang und andere Oberfläche | Werkstoff, Härte und Zustand bestätigen |
Dünnwandverzug kontrollieren
Das größte Risiko ist ein Teil, das in der Vorrichtung gut misst, aber nach dem Ausspannen außer Toleranz liegt. Die Prüfung sollte den freien Zustand umfassen, besonders Form, Bohrungsposition und Ebenheit.
| Stufe | Empfehlung | Zweck |
|---|---|---|
| DFM | 0,8 bis 2 mm Wände, lange Arme und offene Taschen identifizieren | Verzugsrisiko früh erkennen |
| Spannung | Weichbacken, Formauflagen oder niedrige Mehrpunktspannung | Spannverzug reduzieren |
| Schruppen | Material symmetrisch über Flächen entfernen | Einseitige Spannungsfreisetzung vermeiden |
| Entspannen | Teil vor dem Schlichten lösen oder ruhen lassen | Rückfederung reduzieren |
| Schlichten | Leichte Schnitte, stabiler Vorschub, scharfe Werkzeuge | Kraft und Wärme reduzieren |
| Endprüfung | Nach dem Ausspannen messen | Echten Lieferzustand abnehmen |
Bohrungsgrate reduzieren
| Position | Problem | Empfehlung |
|---|---|---|
| Austritt Durchgangsbohrung | Rückseitiger Grat oder aufgeworfene Kante | Rückenauflage, Gegenfase oder leichtes Rückfräsen |
| Kreuzbohrungen | Innenliegender Grat schwer entfernbar | Bohrungsfolge und Spezialentgraten planen |
| Gewindebohrungen | Eingangsgrat stört Schraube | Vor dem Gewinden fasen und mit Lehre prüfen |
| Kleine Lochfelder | Uneinheitliche Fasen | Werkzeugstandzeit und Fasenparameter kontrollieren |
| Bohrungen in Dünnwand | Kante beult oder verzieht sich | Vorschub senken und Wand abstützen |
Kleinserien-Konsistenz
Bei 10 oder 20 Edelstahlteilen ist nicht nur das erste Teil schwierig. Jedes weitere Teil muss Spannung, Werkzeugzustand und Entgratstandard wiederholen.
| Punkt | Empfehlung | Bewertung |
|---|---|---|
| Erstmuster | Bohrungen und Dünnwandgeometrie vor Serienfortsetzung messen | Fehler nicht vervielfältigen |
| Werkzeugstandzeit | Bohrer, Fräser und Fasenwerkzeuge dokumentieren | Späteres Gratwachstum verhindern |
| Wiederholspannung | Bezüge und Druckpunkte konstant halten | Teil-zu-Teil Streuung reduzieren |
| Entgratstandard | Fasengröße und zulässige Handspuren definieren | Manuelle Unterschiede reduzieren |
| Prüfbericht | Istwerte kritischer Maße ausgeben | Chargenstabilität bewerten |
Wie OEMach solche Teile behandelt
Bei Edelstahl-Hülsen, Haltern und Anschlussplatten mit Dünnwänden trennt OEMach Materialprüfung, spannungsarme Spannung, Schruppen, Schlichten, Entgraten und Prüfung in kontrollierte Schritte.

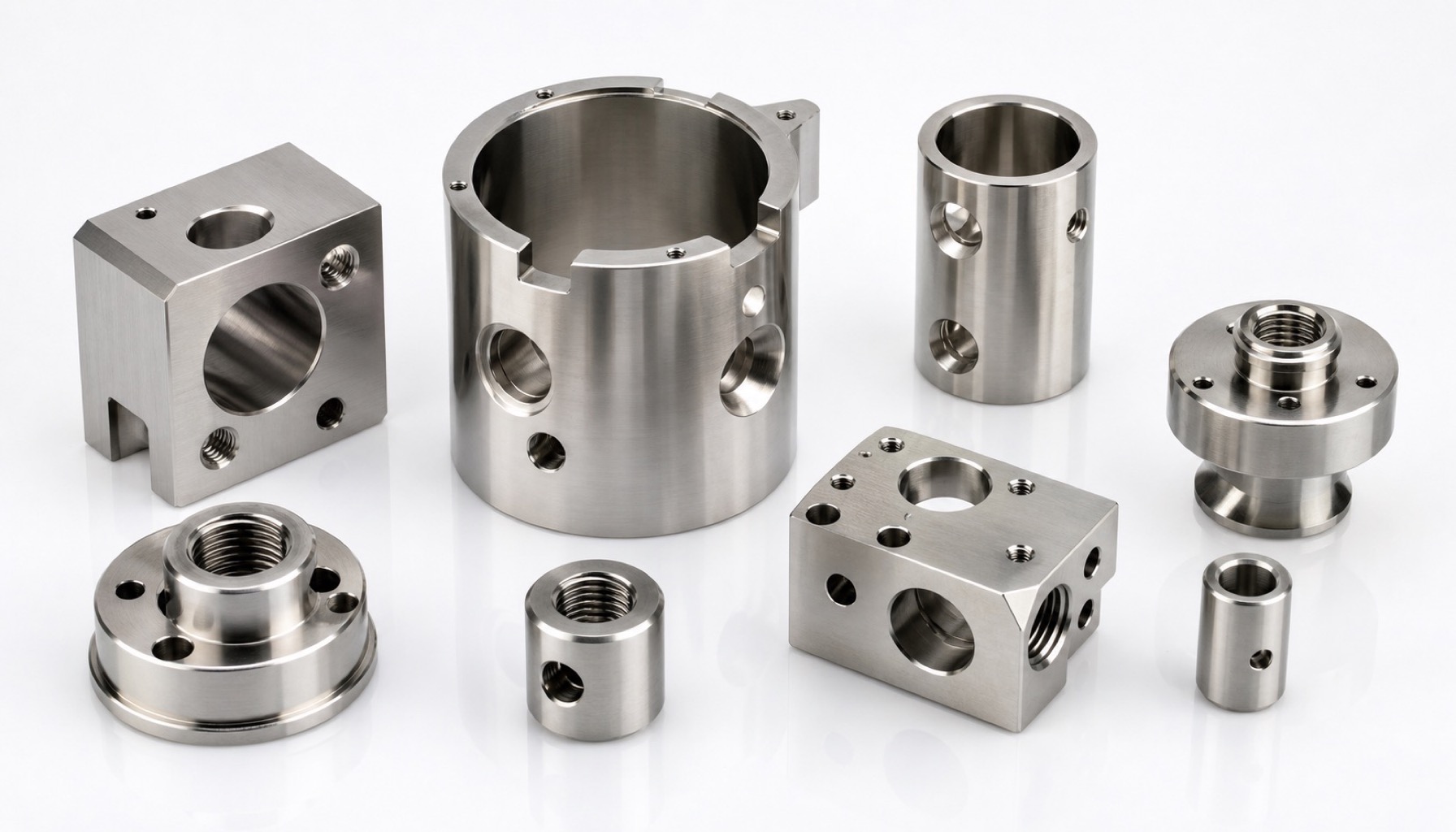

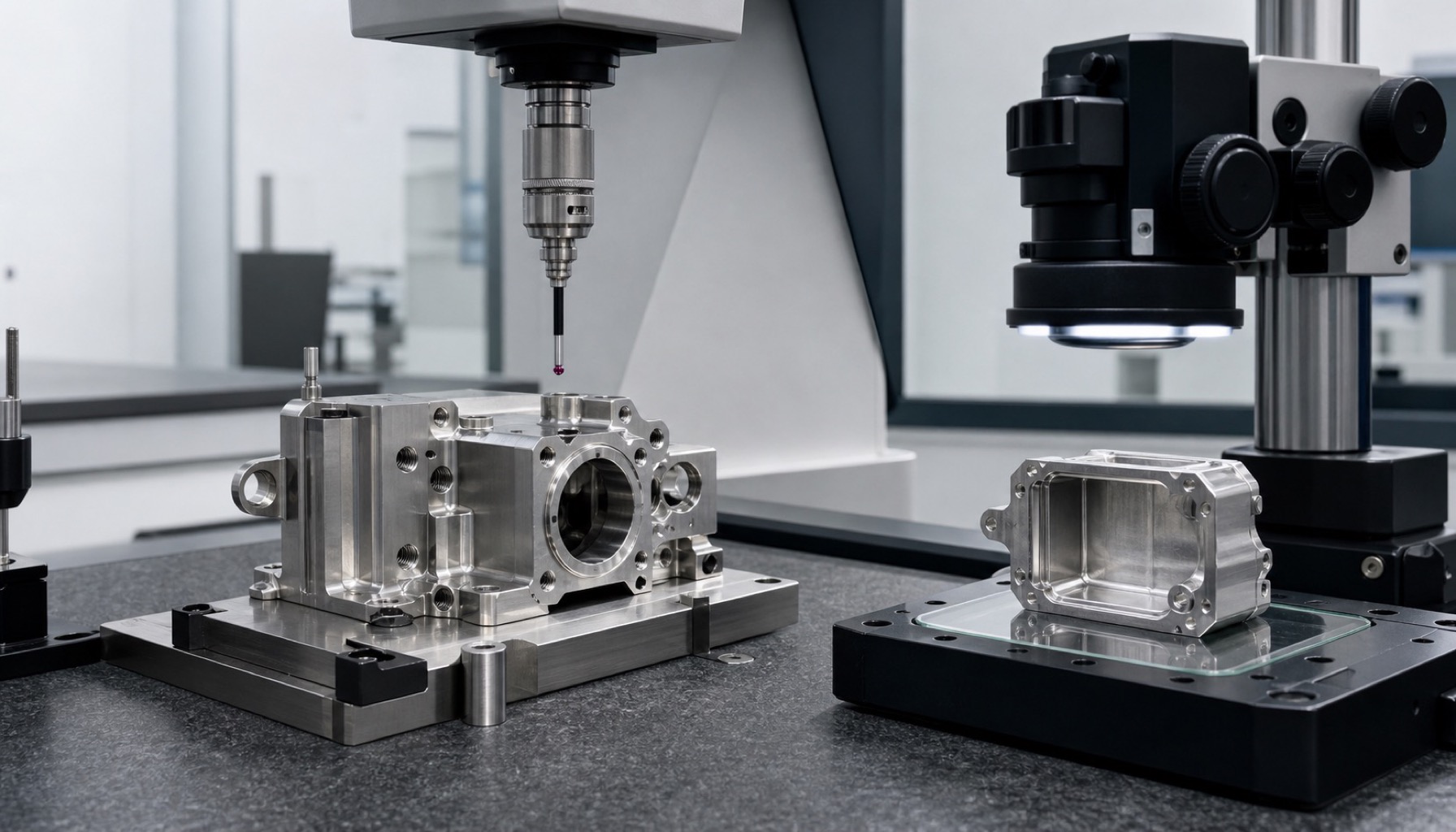

Durchgangsbohrungen, Kreuzbohrungen und Gewinde werden nicht als gleiches Risiko behandelt. Jeder Bohrungstyp bekommt eine eigene Bearbeitungs- und Entgratroute, kritische Merkmale können per KMG oder optisch geprüft werden.
Diese segmentierte Kontrolle hilft bei Edelstahl-Kleinserien, in denen wenige Teile trotzdem wiederholbare Montagequalität brauchen.
Einkaufsfragen vor der Bestellung
| Frage | Warum wichtig |
|---|---|
| Wie werden Dünnwandbereiche gespannt? | Prüfung auf spannungsarme Auflage |
| Wie werden Durchgangs- und Kreuzbohrungen entgratet? | Zeigt, ob nur manuell gereinigt wird |
| Ist die Fasengröße standardisiert? | Vermeidet Kanten- und Optikstreuung |
| Wird nach dem Ausspannen gemessen? | Bestätigt den freien Endzustand |
| Können Werkzeug- und Erstmusterwerte dokumentiert werden? | Unterstützt Kleinserien-Konsistenz |
| Sind Werkstoffgüte und Härte bestätigt? | Vermeidet Materialüberraschungen |
FAQ
Warum verziehen sich dünnwandige Edelstahlteile leicht?
Dünne Wände haben geringe Steifigkeit, Edelstahl erzeugt höhere Schnittkraft und Wärme. Spannung, Materialabnahme und Rückfederung wirken zusammen.
Kann man Grate einfach am Ende von Hand entfernen?
Ein Teil ja, aber Kreuzbohrungen, Gewinde und Dünnwandbohrungen sollten über Folge, Werkzeugzustand und Fase kontrolliert werden.
Welche Edelstahlgüten sind üblich?
304, 316L und 17-4PH sind üblich. In der RFQ sollten Werkstoff, Härte, Wärmebehandlung und Oberfläche genannt werden.
Was wird bei Dünnwandteilen geprüft?
Kritische Maße, Bohrungsposition und Ebenheit nach dem Ausspannen. KMG- oder optische Berichte helfen bei Funktionsflächen.
Kann OEMach Edelstahl-Kleinserien bearbeiten?
Ja. OEMach unterstützt dünnwandige Edelstahlteile, Funktionsbohrungen und kundenspezifische Präzisionsteile mit Prozess- und Prüfplanung.
Zusammenfassung
Dünnwandverzug und Bohrungsgrate bei Edelstahl lassen sich nicht durch einen einzigen Endentgratschritt lösen. Werkstoff, Vorrichtung, Werkzeug, Wärme, Reihenfolge und Endprüfung müssen gemeinsam kontrolliert werden.
