CNC-Fräsen vs. CNC-Drehen ist eine der ersten Prozessfragen bei kundenspezifischen CNC-Teilen. Die Antwort hängt nicht nur vom Maschinentyp ab. Entscheidend sind Bauteilform, Rotationssymmetrie, Bohrungen, Taschen, Gewinde, Toleranzen, Oberflächenfinish, Menge und ob Features von mehreren Seiten benötigt werden.
Einfach gesagt ist CNC-Drehen meist ideal für runde Teile aus Stangenmaterial, während CNC-Fräsen meist ideal für prismatische Teile mit Flächen, Taschen, Nuten und komplexen Konturen ist. Viele reale Teile brauchen beide Prozesse.
Dieser Leitfaden hilft Einkäufern und Ingenieuren, vor der RFQ den passenden CNC-Prozess zu wählen, damit der Lieferant die richtige Route anbieten und unnötige Kosten vermeiden kann.
Der schnelle Unterschied
Beim CNC-Drehen rotiert das Werkstück, während ein Werkzeug Material abträgt. Beim CNC-Fräsen wird das Werkstück meist gespannt und ein rotierendes Werkzeug bewegt sich um das Teil. Diese Grunddifferenz bestimmt, welche Formen effizient herstellbar sind.
Ein überwiegend zylindrisches Teil lässt sich oft schneller und stabiler drehen. Ein Teil mit rechteckigen Flächen, Taschen, seitlichen Bohrungen oder unregelmäßigen Profilen benötigt meist Fräsen.
| Frage | CNC-Drehen wählen, wenn | CNC-Fräsen wählen, wenn |
|---|---|---|
| Hauptform | Rund, zylindrisch, konisch oder hülsenartig | Block, Platte, Halter, Gehäuse oder unregelmäßige Form |
| Materialabtrag | Am Durchmesser, während das Teil rotiert | Von Flächen, Taschen, Nuten und Konturen |
| Typische Features | Außendurchmesser, Innendurchmesser, Nuten, Absätze, Gewinde, Konen | Taschen, Ebenen, Bohrungen, Nuten, Bosse, 3D-Konturen |
| Geeigneter Rohling | Rundstange, Rohr oder zylindrischer Rohling | Platte, Block, Extrusion oder Zuschnitt |
| Typische Teile | Wellen, Stifte, Buchsen, Distanzstücke, Fittings | Gehäuse, Halter, Platten, Manifolds, Vorrichtungen |
Wann CNC-Fräsen besser passt

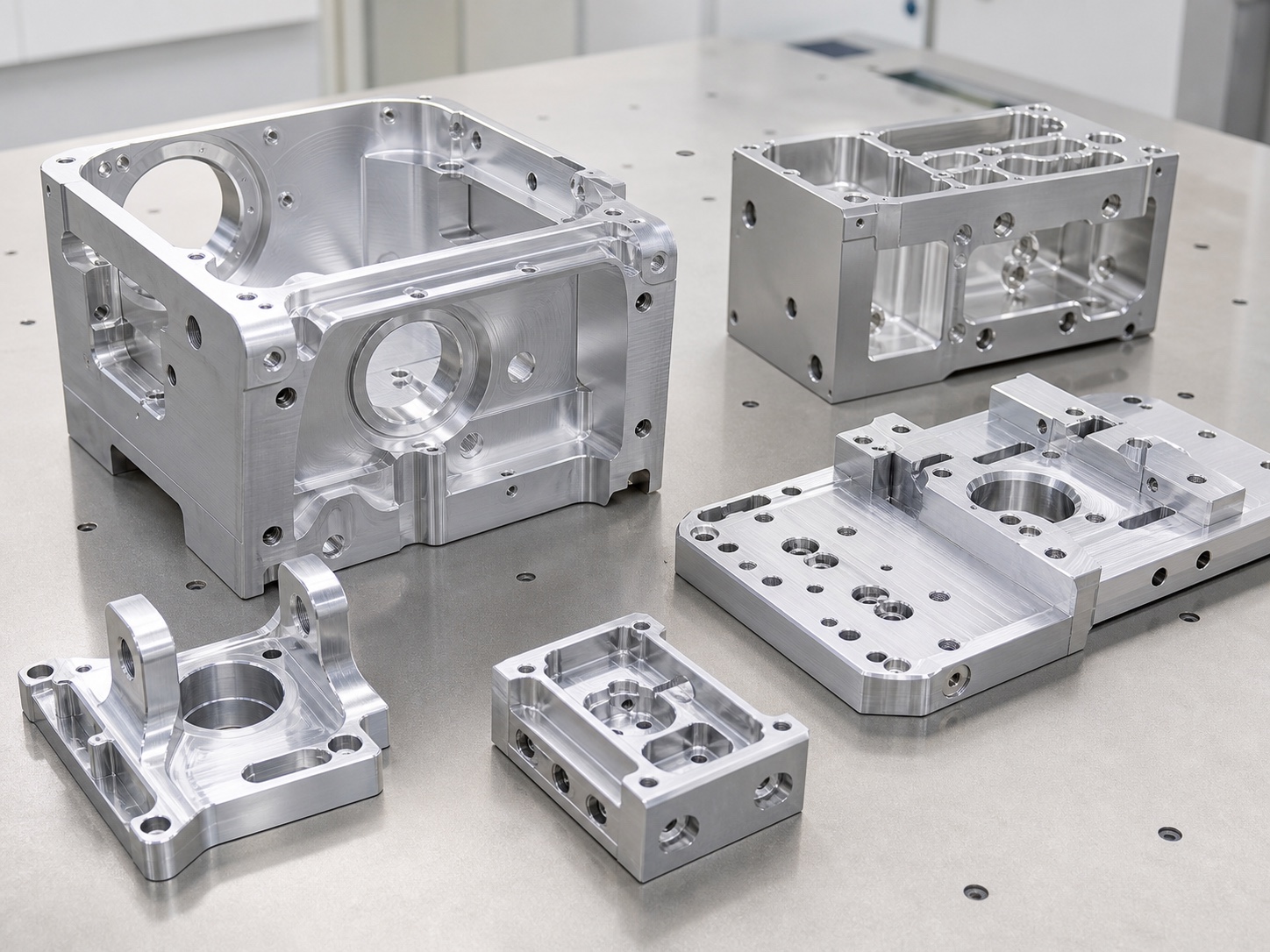

CNC-Fräsen eignet sich, wenn das Teil flache Flächen, rechteckige Geometrie, Taschen, Nuten, Rippen, Montagebohrungen, Seitenfeatures oder nicht rotationssymmetrische Konturen hat. Es ist die typische Route für Gehäuse, Deckel, Vorrichtungsplatten, Roboterhalter und Aluminium-Strukturteile.
Fräsen kann mehrere Seiten eines Teils mit 3-, 4- oder 5-Achs-Setups bearbeiten. Bei tiefen Taschen, dünnen Wänden oder Bohrungen aus mehreren Richtungen sollte der Lieferant Spannung, Werkzeugzugang und Verformungsrisiko vor dem Angebot prüfen.
| Fräsfeature | Warum Fräsen passt | RFQ-Hinweis |
|---|---|---|
| Flache Montageflächen | Fräsen kontrolliert Ebenen, Stufen und Datums gut | Datumflächen und Ebenheit definieren |
| Taschen und Kavitäten | Schaftfräser können Innenräume öffnen | Eckenradius und Tiefe angeben |
| Nuten und Fenster | Toolpaths erzeugen offene oder geschlossene Profile | Sehr schmale tiefe Nuten nur wenn nötig |
| Seitliche Bohrungen | Indexieren oder 5 Achsen reduzieren Umspannen | Bohrungsfunktion und Ausrichtung zeigen |
| Leichte Halter | Fräsen kann Gewicht reduzieren und Rippen erhalten | Last- und Montagebereiche markieren |
Wann CNC-Drehen besser passt

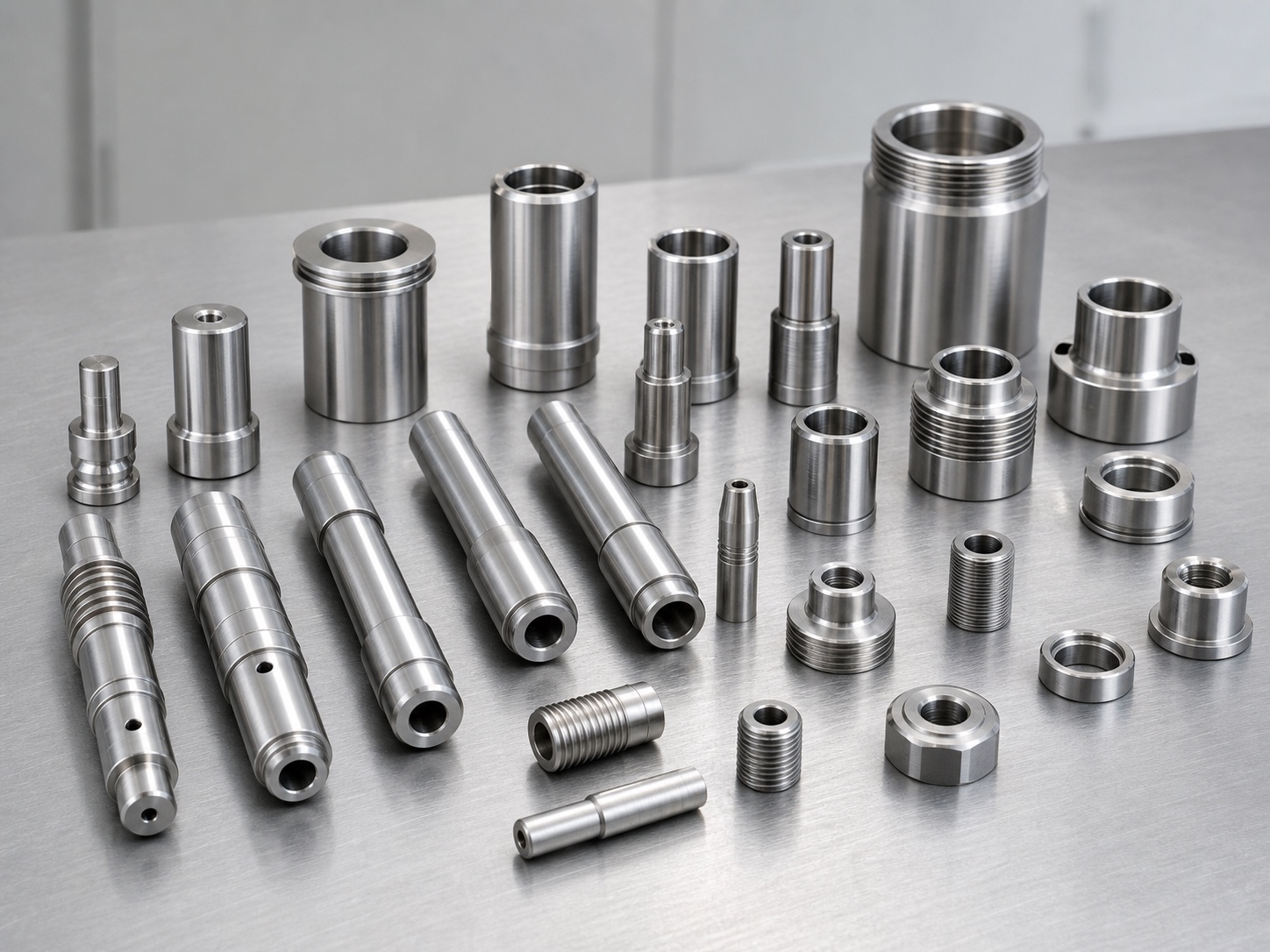

CNC-Drehen ist meist die effizienteste Route für Teile mit klarer Mittelachse: Wellen, Stifte, Hülsen, Distanzstücke, Buchsen, Gewindefittings, Düsen und runde Verbinder. Drehen kann gute Konzentrizität und glatte zylindrische Oberflächen mit effizienter Zykluszeit erzeugen.
Wenn ein Teil aus Rundstange entsteht und die meisten Features am Außen- oder Innendurchmesser liegen, ist Drehen oft kosteneffizienter als Fräsen. Angetriebene Werkzeuge oder sekundäres Fräsen können Flächen, Querbohrungen oder Nuten ergänzen.
| Drehfeature | Warum Drehen passt | RFQ-Hinweis |
|---|---|---|
| Wellendurchmesser | Drehen kontrolliert Rundheit und Konzentrizität | Lagersitze und kritische Durchmesser definieren |
| Innenbohrung | Ausdrehen und Reiben kontrollieren ID-Features | Passung, Rauheit und Tiefe angeben |
| Außen- oder Innengewinde | Effizient für viele Gewindeteile | Gewindestandard und Lehrenanforderung definieren |
| Nuten und Absätze | Drehwerkzeuge erzeugen wiederholbare axiale Features | Nutbreite, Radius und Funktionskanten markieren |
| Kleine Serienteile | Stangenlader reduziert Handling | Menge und Stangengröße bestätigen |
Teile, die beide Prozesse benötigen
Viele kundenspezifische CNC-Teile sind weder rein gefräst noch rein gedreht. Eine Welle braucht vielleicht eine Fläche für eine Madenschraube. Eine Buchse braucht Querbohrungen. Ein Rundgehäuse hat Montageohren. Ein Fitting braucht Schlüsselweiten oder schräge Bohrungen.
Die beste Route kann dann Drehen zuerst und Fräsen danach, Fräsen zuerst und späteres Ausdrehen oder eine Mill-Turn-Maschine sein. Entscheidend ist, welche Features die Datumsstruktur kontrollieren und welche Maße nach allen Operationen kritisch sind.
| Bauteilbeispiel | Wahrscheinliche Route | Zu prüfendes Prozessrisiko |
|---|---|---|
| Welle mit Fläche und Querbohrung | OD drehen, dann Fläche fräsen und Bohrung setzen | Konzentrizität zwischen Drehdurchmesser und Querfeature |
| Buchse mit Lochkreis | Bohrung und OD drehen, dann Lochkreis bohren | Datum-Setup und Bohrungsposition |
| Rundflansch mit Seitenport | Runde Features drehen, Seitenport fräsen | Portausrichtung und Dichtfläche |
| Manifold mit Gewindebossen | Körper fräsen, ausgewählte Features gewinden | Gewindezugang und Dichtflächenkontrolle |
| Komplexes Robotergelenk | 5-Achs-Fräsen plus Drehen oder Ausdrehen | Prozessfolge, Verformung und Prüfplan |
Kosten und Lieferzeit
Der falsche Prozess kann Kosten erhöhen. Einen einfachen runden Abstandshalter aus Blockmaterial zu fräsen verschwendet Material und Maschinenzeit. Ein Teil zu drehen, das viele Taschen und seitliche Bohrungen braucht, erzeugt zusätzliche Setups. Der effiziente Prozess folgt der natürlichen Form des Teils.
Kosten hängen auch von der Menge ab. Bei einem Prototyp kann ein einfaches Setup wichtiger sein als Zykluszeit. Bei Wiederholaufträgen können Stangenlader, weiche Backen, Vorrichtungen oder 5-Achs-Zugang Handling reduzieren und Konsistenz verbessern.
| Kostenfaktor | Einfluss beim Fräsen | Einfluss beim Drehen |
|---|---|---|
| Materialverlust | Höher, wenn ein rundes Teil aus Block geschnitten wird | Effizient für zylindrische Stangenteile |
| Setup-Anzahl | Mehrere Seiten können Umspannen erfordern | Seitenfeatures brauchen ggf. sekundäres Fräsen |
| Werkzeugzugang | Tiefe Taschen und kleine Innenradien erhöhen Zeit | Lange Bohrungen, dünne Wände und enge Nuten erhöhen Zeit |
| Menge | Vorrichtungen helfen bei wiederholten Frästeilen | Stange und Spannzangen helfen bei wiederholten Drehteilen |
| Prüfung | Datums und Bohrungsposition treiben Prüfung | Konzentrizität, Rundlauf und Gewindelehren treiben Prüfung |
Toleranz und Oberflächenfinish
Fräsen und Drehen können beide Präzisionsteile erzeugen, kontrollieren aber unterschiedliche Features natürlicher. Drehen ist stark bei Rundheit, Konzentrizität, Rundlauf und zylindrischer Oberfläche. Fräsen ist stark bei Ebenheit, Profil, Bohrungsposition und Taschengeometrie.
Einkäufer sollten nicht jede Feature mit derselben engen Toleranz versehen. Markieren Sie stattdessen die Features, die Passung, Dichtung, Lagerung, Ausrichtung oder Montage kontrollieren. Das hilft bei Prozessroute und Prüfung.
| Anforderung | Prozesshinweis | Prüfhinweis |
|---|---|---|
| Konzentrizität oder Rundlauf | Beginnt oft mit Drehen oder Ausdrehen | CMM, Messuhr oder Rundheitsprüfung möglich |
| Ebenheit | Wird durch Frässtrategie und Spannung kontrolliert | Prüfzustand und Datumfläche angeben |
| Bohrungsposition | Frässetup und Datumsschema sind wichtig | Klare Datums und kritische Bohrungen nutzen |
| Lagerpassung | Drehen, Ausdrehen oder Reiben prüfen | Passungstoleranz und Rauheit definieren |
| Kosmetische Fläche | Beide Prozesse können Werkzeugspuren zeigen | Sichtflächen und Finish nur wo nötig definieren |
Was in eine genaue RFQ gehört
Eine klare RFQ hilft dem Lieferanten, zwischen Fräsen, Drehen und kombiniertem Prozess zu entscheiden. STEP/STP-Dateien zeigen Geometrie, aber 2D-Zeichnungen bleiben wichtig für Toleranzen, Gewinde, Datums, Oberfläche und Prüfhinweise.
Wenn unklar ist, welcher Prozess passt, beschreiben Sie die Funktion des Teils. Ein Lieferant kann oft eine risikoärmere Route vorschlagen, wenn Funktionsflächen und Montagekontext bekannt sind.
| RFQ-Angabe | Warum wichtig |
|---|---|
| STEP/STP-Modell | Erlaubt Geometrie-, Rohmaterial- und Werkzeugzugangsprüfung |
| 2D-Zeichnung | Definiert Toleranzen, Gewinde, Datums und Finish |
| Material und Menge | Beeinflusst Rohform, Stangengröße, Setup und Vorrichtung |
| Kritische Maße | Zeigt, welche Prozessfeatures das Teil kontrollieren |
| Oberflächenfinish | Verändert Endmaß und Kosten |
| Einsatzkontext | Erklärt, ob Rundheit, Ebenheit, Dichtung oder Optik wichtiger ist |
Wie OEMach die Prozessroute prüft
OEMach prüft kundenspezifische CNC-Teile anhand von Geometrie, Material, Toleranz, Menge, Oberflächenfinish und Prüfanforderungen, bevor die Bearbeitungsroute gewählt wird. Bei einfachen zylindrischen Teilen empfehlen wir oft Drehen. Bei Gehäusen und Haltern ist Fräsen meist der Startpunkt. Bei Mischgeometrie prüfen wir kombinierte Prozesse oder Mill-Turn.
Das Ziel ist nicht, ein Teil in einen Prozess zu zwingen. Das Ziel ist, kritische Maße zu schützen und unnötige Setups, Materialverlust und Nacharbeitsrisiko zu reduzieren.
FAQ
Ist CNC-Fräsen oder CNC-Drehen günstiger?
Drehen ist oft günstiger für einfache runde Teile aus Stangenmaterial. Fräsen passt besser zu Blöcken, Platten, Taschen und nicht runden Features. Der günstigere Prozess hängt von Geometrie und Menge ab.
Kann ein Drehteil gefräste Features haben?
Ja. Flächen, Nuten, Querbohrungen und Lochbilder können durch sekundäres Fräsen oder angetriebene Werkzeuge ergänzt werden.
Kann ein Frästeil präzise Rundbohrungen haben?
Ja. Gefräste Teile können gebohrte, geriebene oder interpolierte Bohrungen enthalten. Enge Rundheit oder Konzentrizität braucht aber Prozess- und Prüfplanung.
Was ist Mill-Turn-Bearbeitung?
Mill-Turn kombiniert Dreh- und Fräsoperationen in einer Maschine oder Prozessroute und eignet sich für Teile mit runden und prismatischen Features.
Wie wähle ich Fräsen oder Drehen für eine RFQ?
Beginnen Sie mit der Hauptform. Ist sie überwiegend rund und rotationssymmetrisch, Drehen prüfen. Hat sie Flächen, Taschen, Nuten und Seitenfeatures, Fräsen prüfen. Bei beidem eine kombinierte Prozessprüfung anfragen.
Zusammenfassung
CNC-Fräsen und CNC-Drehen sind beide wichtig, aber für unterschiedliche Formen effizient. Drehen passt zu Wellen, Buchsen, Distanzstücken und runden Fittings. Fräsen passt zu Gehäusen, Haltern, Platten und komplexen prismatischen Teilen. Viele reale Teile brauchen beide Prozesse. Eine klare RFQ mit STEP, Zeichnung, Toleranzen, Material, Menge und Funktion hilft, die richtige Route zu wählen und genau zu kalkulieren.
