Das Oberflächenfinish ist bei CNC-gefertigten Teilen nicht nur eine optische Entscheidung. Es kann Korrosionsbeständigkeit, Verschleiß, Reibung, elektrischen Kontakt, Dichtfunktion, Reinigung, Aussehen, Passung und Endprüfung beeinflussen. Ein Teil, das roh bearbeitet akzeptabel ist, kann nach dem Eloxieren optisch problematisch wirken, während eine polierte Oberfläche für einen verdeckten Halter unnötig sein kann.
Für Einkäufer ist daher nicht nur die Frage wichtig, welche Oberfläche am besten aussieht. Wichtiger ist, welche Flächen Schutz brauchen, welche Flächen eine definierte Rauheit benötigen, welche Flächen nach der Montage sichtbar sind und welche Maße nach der Oberflächenbehandlung stabil bleiben müssen.
Dieser Leitfaden vergleicht gängige CNC-Oberflächen und erklärt, wie sie vor einer RFQ klar spezifiziert werden.
Mit der Funktion der Oberfläche beginnen
Eine Oberfläche sollte nach der Aufgabe jeder Fläche gewählt werden. Manche Flächen sind sichtbar, andere sind Dichtflächen, Gleitflächen, elektrische Kontaktflächen oder Bereiche, die nur einfachen Korrosionsschutz benötigen.
Wenn eine Zeichnung alle Flächen gleich behandelt, kann der Lieferant einen teureren Prozess kalkulieren als nötig. Eine bessere RFQ trennt sichtbare Flächen, Passflächen, Gewinde, Maskierbereiche und unkritische Oberflächen.
| Oberflächenfunktion | Typische Finish-Richtung | RFQ-Hinweis |
|---|---|---|
| Optisches Erscheinungsbild | Glasperlenstrahlen, Bürsten, Polieren oder Farbeloxieren | Sichtflächen und zulässige Farbabweichung definieren |
| Korrosionsschutz | Eloxieren, Passivieren, Beschichten oder Brünieren | Material, Umgebung und Reinigungsanforderungen nennen |
| Verschleiß oder Gleitkontakt | Harteloxieren, Polieren, geeignete Beschichtung oder Materialwechsel | Gegenlaufpartner, Last und Schmierung definieren |
| Dicht- oder Dichtungsfläche | Kontrollierte Ra und Ebenheit sind wichtiger als Optik | Rauheit nur im Dichtbereich angeben |
| Elektrischer Kontakt | Maskierung, leitfähige Beschichtung oder keine isolierende Oberfläche | Kontaktflächen und leitfähige Bereiche markieren |
| Verdeckte Innenfläche | Roh bearbeitet oder einfach entgratet reicht oft | Keine kosmetischen Anforderungen ohne Nutzen setzen |
Gängige CNC-Oberflächen im Vergleich
Das beste Finish hängt von Material, Toleranz, Optik, Einsatzumgebung und Kostenziel ab. Die folgende Tabelle gibt einen praktischen Vergleich für kundenspezifische CNC-Teile.
| Finish | Gängige Materialien | Hauptnutzen | Wichtige Punkte |
|---|---|---|---|
| Roh bearbeitet | Aluminium, Edelstahl, Messing, Kunststoffe | Schnell und meist am günstigsten | Werkzeugspuren sichtbar; Ra angeben, wenn die Fläche funktional ist |
| Glasperlenstrahlen | Aluminium und Edelstahl | Gleichmäßige matte Optik | Kann Kanten entschärfen und optische Gleichmäßigkeit beeinflussen |
| Eloxieren | Aluminium | Korrosionsschutz, Farbe und bessere Verschleißfestigkeit | Oxidschicht mit Dicke; Farbe und Schichtdicke definieren |
| Harteloxieren | Aluminium | Höhere Verschleißfestigkeit und dickere Schutzschicht | Stärkerer Maßeinfluss; Maskierung kann nötig sein |
| Polieren / Bürsten | Aluminium, Edelstahl, Messing | Bessere Optik und angenehme Haptik | Manueller Prozess kann Kanten und Ebenheit beeinflussen |
| Passivieren | Edelstahl | Verbessert Korrosionsbeständigkeit durch Entfernen von freiem Eisen | Verdeckt keine Kratzer oder Bearbeitungsspuren |
| Beschichten | Stahl, Messing, Kupfer und ausgewählte Aluminiumrouten | Korrosionsschutz, Leitfähigkeit oder Optik | Schichtdicke beeinflusst Maße; Haftung hängt von Vorbehandlung ab |
| Brünieren | Stahl und einige Edelstahlrouten | Dunkle Optik und leichter Korrosionsschutz | Öl oder Versiegelung für besseren Schutz nötig; nicht gleich Schwarz eloxieren |
Roh bearbeitet und Oberflächenrauheit Ra
Roh bearbeitet bedeutet, dass Werkzeugspuren vom CNC-Fräsen oder Drehen sichtbar bleiben. Das eignet sich für Prototypen, interne Teile, Vorrichtungen und Bauteile, bei denen Optik weniger kritisch ist. Es ist auch sinnvoll, wenn kurze Lieferzeit und niedrigere Kosten wichtiger sind als eine einheitliche kosmetische Oberfläche.
Wenn eine Oberfläche funktional ist, sollte ein Rauheitswert wie Ra angegeben werden, statt nur gutes Finish zu schreiben. Eine Dichtfläche, Lagerkontaktfläche oder Gleitfläche braucht möglicherweise eine andere Rauheit als der Rest des Teils. Zu niedrige Ra-Werte auf allen Flächen erhöhen Bearbeitungs- und Prüfaufwand.
| Anforderung | Praktischer Einsatz | Hinweis für Einkäufer |
|---|---|---|
| Allgemein roh bearbeitet | Prototypen, Halter, interne Gehäuse | Sichtbare Werkzeugbahnen erwarten |
| Ra 3.2 um oder ähnlich | Übliche bearbeitete Flächen | Für viele kundenspezifische Metallteile praktikabel |
| Ra 1.6 um oder feiner | Pass-, Dicht- oder sichtbare bearbeitete Flächen | Nur dort anwenden, wo Funktion oder Optik es verlangt |
| Sehr feine Ra | Dicht-, Gleit- oder Spezialkontaktflächen | Prozessroute und Prüfung vor Angebot klären |

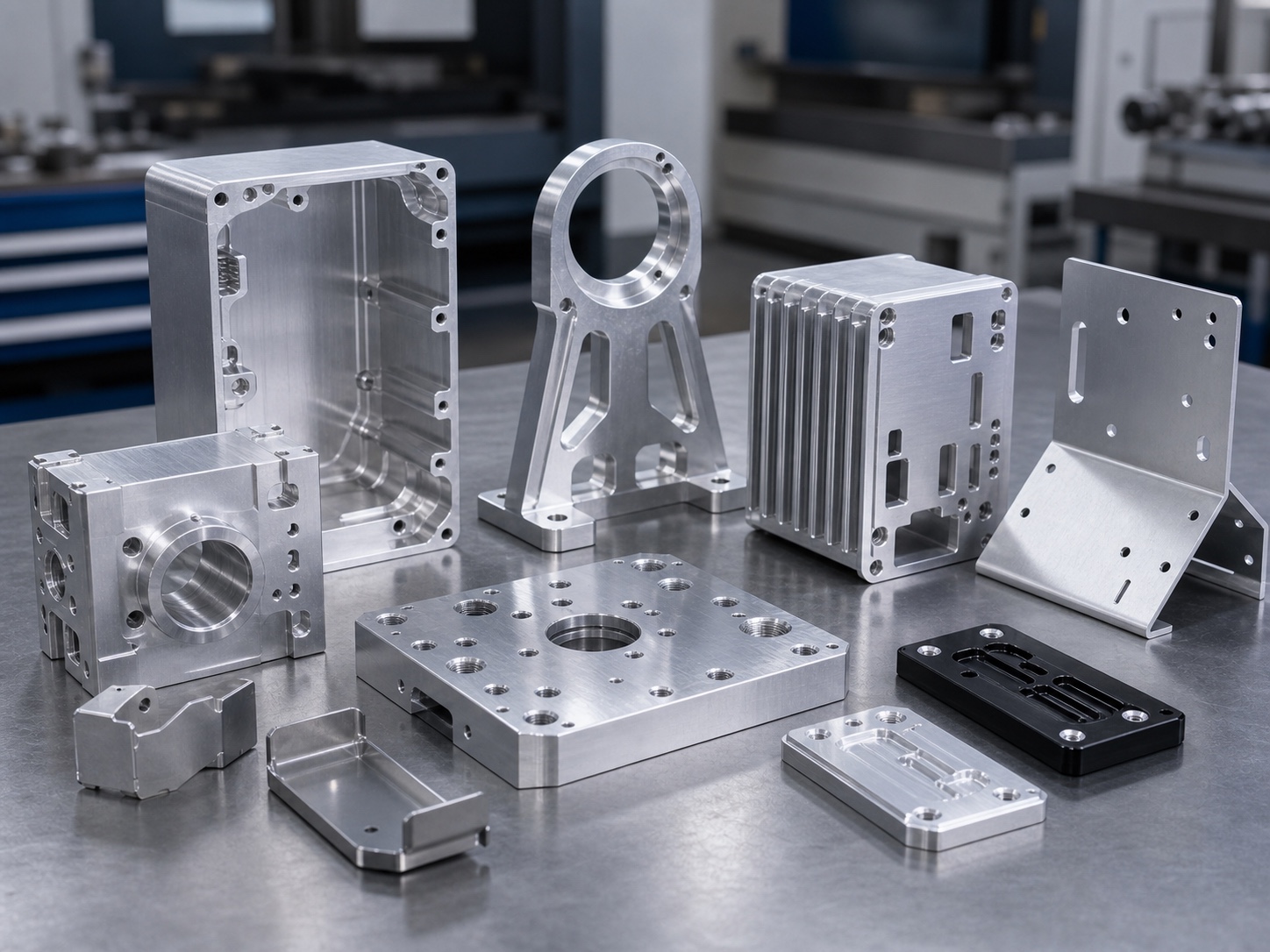

Aluminium-CNC-Teile eloxieren
Eloxieren ist eines der häufigsten Finishs für CNC-gefertigte Aluminiumteile. Es verbessert Korrosionsbeständigkeit, sorgt für ein sauberes Erscheinungsbild und erlaubt Farben wie Schwarz, Natur, Rot oder Blau. Es wird häufig für Gehäuse, Halter, Robotikteile, Vorrichtungen und Produktkomponenten genutzt.
Wichtig ist: Eloxieren ist nicht nur Farbe. Die Oxidschicht hat eine Dicke und kann Bohrungen, Gewinde, Gleitpassungen und Passflächen beeinflussen. Bei Aluminiumteilen mit engen Toleranzen sollte definiert werden, ob das Maß vor oder nach dem Eloxieren gelten soll und ob Bereiche maskiert werden müssen.
| Eloxal-Entscheidung | Einsatz | Spezifikationstipp |
|---|---|---|
| Natureloxieren | Korrosionsschutz mit natürlicher Aluminiumoptik | Zulässige Farbtonabweichung bestätigen |
| Schwarz eloxieren | Schwarze kosmetische Optik und Schutz | Sichtflächen und Farberwartung definieren |
| Harteloxieren | Höhere Verschleißfestigkeit | Dicke, Maskierung und kritische Passungen prüfen |
| Maskiertes Eloxieren | Gewinde, Bohrungen oder Kontaktflächen bleiben unbehandelt | Maskierte Bereiche klar in der Zeichnung markieren |
Glasperlenstrahlen, Bürsten und Polieren
Glasperlenstrahlen erzeugt eine gleichmäßige matte Textur und wird bei Aluminiumteilen oft mit Eloxieren kombiniert. Bürsten erzeugt eine gerichtete Struktur. Polieren reduziert sichtbare Bearbeitungsspuren und kann Haptik oder Optik verbessern.
Diese Finishs sind für sichtbare Produktteile nützlich, bringen aber zusätzliche Handhabung und können Kanten verändern. Wenn eine scharfe Kante, präzise Ecke, Dichtfläche oder flache Referenz kritisch ist, sollte die Zeichnung den funktionalen Bereich vom kosmetischen Bereich trennen.
| Finish | Geeignet für | Zu kontrollierendes Risiko |
|---|---|---|
| Glasperlenstrahlen | Matte Aluminium- und Edelstahlteile | Ungleichmäßigkeit in tiefen Taschen oder verdeckten Flächen |
| Bürsten | Sichtbare Platten, Abdeckungen und Paneele | Richtung der Struktur definieren |
| Polieren | Dekorative oder reibungsarme Flächen | Manuelle Abweichung, Kantenrundung und Mehrkosten |
| Nur Entgraten | Funktionsteile ohne kosmetische Anforderung | Gratgrenze für kritische Bohrungen und Schlitze definieren |
Passivieren, Beschichten und Brünieren
Edelstahl wird oft passiviert, wenn Korrosionsbeständigkeit wichtig ist. Passivieren entfernt Oberflächenverunreinigungen und unterstützt die natürliche Korrosionsbeständigkeit des Edelstahls, verdeckt aber keine Bearbeitungsspuren.
Beschichtungen werden für Korrosionsschutz, Leitfähigkeit, Lötbarkeit, Verschleißfestigkeit oder Optik gewählt. Zink, Nickel, Chrom, Zinn und andere Beschichtungen haben unterschiedliche Dicken und Eigenschaften. Brünieren wird bei Stahlteilen genutzt, wenn dunkle Optik und leichter Schutz gewünscht sind, ersetzt aber keinen starken Korrosionsschutz.
| Prozess | Typischer Einsatz | Spezifikationspunkt |
|---|---|---|
| Passivieren | Edelstahlteile für Medizin, Industrie und Korrosionsschutz | Standard oder Korrosionserwartung bei Bedarf nennen |
| Vernickeln | Verschleiß, Korrosionsschutz und Optik | Dicke an Bohrungen und Gewinden prüfen |
| Verzinken | Kostengünstiger Schutz für Stahl | Farbe und Chromatierung angeben, falls nötig |
| Verzinnen oder Versilbern | Elektrischer Kontakt oder Lötbarkeit | Kontaktflächen und Maskierung definieren |
| Brünieren | Dunkle Stahlteile mit leichtem Schutz | Öl oder Versiegelung kann für besseren Schutz nötig sein |

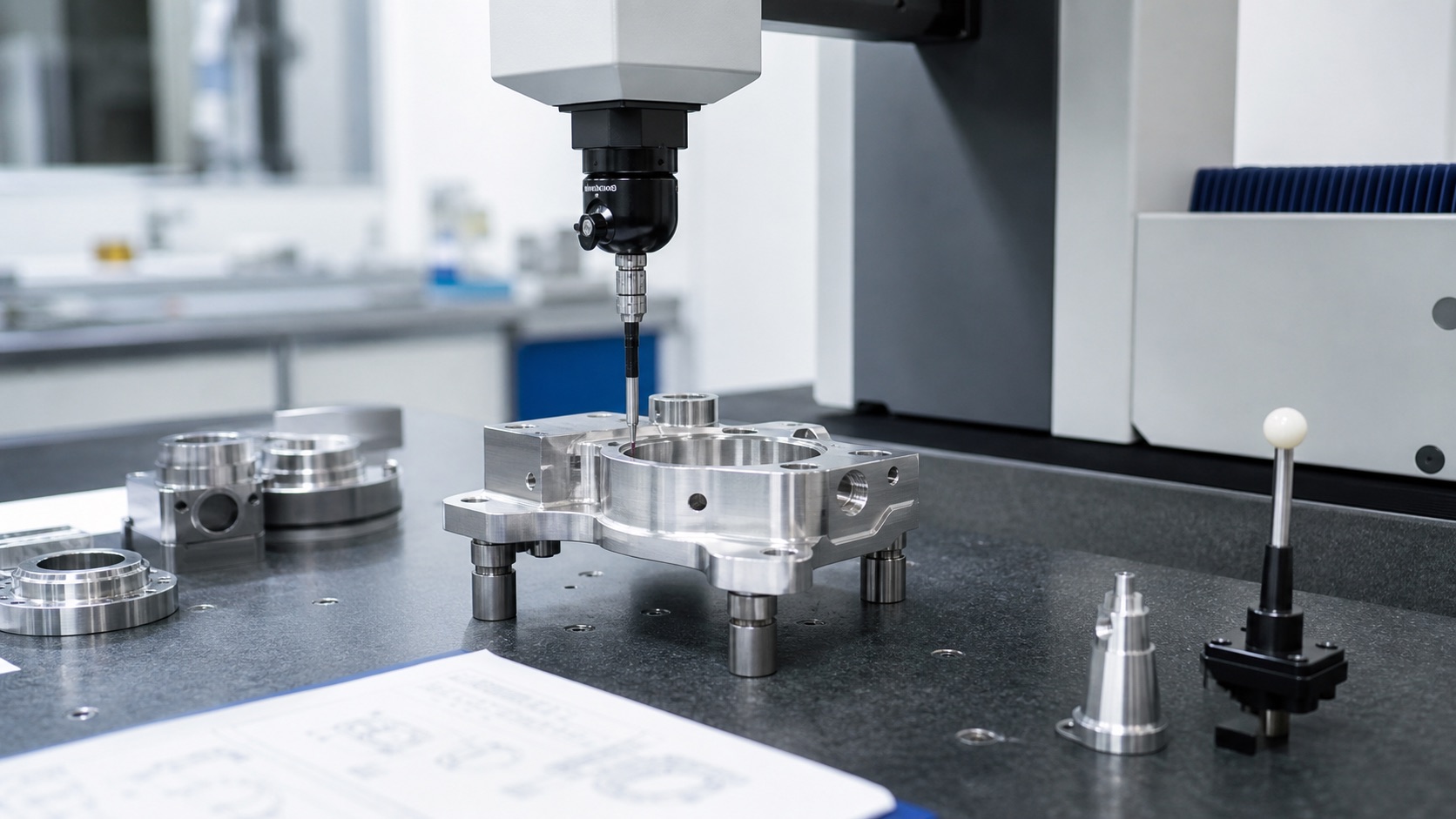

Wie Oberflächenfinish Maße beeinflusst
Oberflächenfinish kann Maße auf zwei Arten verändern. Erstens fügt eine Beschichtung oder Oxidschicht Dicke hinzu. Zweitens können mechanische Finishs wie Strahlen, Polieren oder Entgraten kleine Materialmengen entfernen oder Kanten runden. Das ist besonders relevant bei Bohrungen, Wellen, Gewinden, Nuten, Lagersitzen, Dichtflächen und Präzisionspassungen.
Bei kritischen Maßen sollte die Zeichnung angeben, ob die Toleranz vor oder nach dem Finish gilt. Wenn die fertige Oberfläche geprüft werden muss, muss der Lieferant das vor der Bearbeitung wissen, damit Aufmaß, Maskierung und Prüfung eingeplant werden können.
| Merkmal | Finish-Risiko | Spezifikation |
|---|---|---|
| Präzisionsbohrung | Eloxieren oder Beschichten kann Durchmesser verringern | Fertigmaß und Maskierung angeben, falls nötig |
| Außenwelle | Beschichtung kann Durchmesser erhöhen | Angeben, ob Toleranz vor oder nach Beschichtung gilt |
| Gewinde | Beschichtung kann Passung oder Lehrenprüfung beeinflussen | Kritische Gewinde maskieren oder Fertiggewinde definieren |
| Dichtnut | Strahlen oder Polieren kann Kante und Textur verändern | Ra, Kantenbedingung und Prüfzustand definieren |
| Kosmetische Fläche | Manuelles Finish kann je Charge variieren | Sichtbereich und Mustererwartung definieren |
Was in eine RFQ gehört
Klare Angaben zum Finish reduzieren Rückfragen und vermeiden Überraschungen nach der Produktion. Ein Lieferant kann genauer kalkulieren, wenn die RFQ Material, Finish-Typ, Farbe, Dicke, Rauheit, Maskierung, kritische Maße und Sichtflächen zeigt.
Wenn nicht klar ist, welches Finish am besten passt, senden Sie Funktion und Einsatzumgebung statt nur einen Prozessnamen. Engineering kann dann eine praktische Route vorschlagen, die Kosten, Lieferzeit und Leistung ausbalanciert.
| RFQ-Angabe | Warum wichtig |
|---|---|
| Finish-Name und Farbe | Vermeidet Annahmen zwischen natur, schwarz, matt, poliert oder beschichtet |
| Materialgüte | Finish-Kompatibilität hängt vom Material ab |
| Dicke oder Standard | Steuert Maßeinfluss und Leistung |
| Ra-Anforderung | Macht funktionale Flächen messbar |
| Maskierbereiche | Schützt Gewinde, Bohrungen, Kontaktflächen und Referenzen |
| Sichtflächen | Verhindert kosmetische Kosten an verdeckten Bereichen |
| Einsatzumgebung | Hilft bei Korrosion, Verschleiß und Reinigungsanforderungen |
Wie OEMach Oberflächenfinish prüft
OEMach prüft Oberflächenfinish zusammen mit Material, Toleranz, Geometrie, Menge und Einsatzumgebung. Wenn ein Finish ein kritisches Maß beeinflussen kann, prüfen wir Maskierung, Aufmaß und Prüfzustand vor dem Angebot. Wenn ein Finish hauptsächlich kosmetisch ist, helfen wir, Sichtflächen von unkritischen Bereichen zu trennen, damit die Optik erreicht wird, ohne unnötige Kosten zu erzeugen.
Für kundenspezifische CNC-Teile umfasst die schnellste Prüfung meist STEP/STP-Dateien, 2D-Zeichnungen, Materialgüte, Finish-Anforderung, Farbe oder Rauheitsangaben, Menge, kritische Maße und Einsatzumgebung.
FAQ
Welches Oberflächenfinish ist am besten für CNC-Teile?
Es gibt kein universell bestes Finish. Roh bearbeitet ist schnell und wirtschaftlich, Eloxieren ist typisch für Aluminium mit Schutz und Farbe, Passivieren passt zu Edelstahl, und Beschichtungen dienen Korrosion, Leitfähigkeit oder Verschleiß.
Beeinflusst Eloxieren die Maße?
Ja. Eloxieren erzeugt eine Oxidschicht, und Harteloxieren kann einen stärkeren Maßeinfluss haben. Kritische Bohrungen, Gewinde und Passungen sollten als Vor-Finish- oder Nach-Finish-Maße definiert werden.
Was ist der Unterschied zwischen Glasperlenstrahlen und Eloxieren?
Glasperlenstrahlen ist ein mechanischer Texturprozess für eine matte Oberfläche. Eloxieren ist ein elektrochemischer Prozess für Aluminium, der Korrosionsbeständigkeit verbessert und Farbe hinzufügen kann. Beide werden oft kombiniert.
Sollte jede Oberfläche dieselbe Ra-Anforderung haben?
Meistens nein. Enge Rauheit nur für Dicht-, Gleit-, Pass- oder sichtbare Flächen angeben. Verdeckte Bereiche können oft standardmäßig roh bearbeitet bleiben.
Welche Finish-Informationen sollte ich für ein CNC-Angebot senden?
Senden Sie Finish-Typ, Farbe, Dicke oder Standard, Ra-Anforderung, maskierte Bereiche, Sichtflächen und ob kritische Maße vor oder nach dem Finish gelten.
Zusammenfassung
Das richtige CNC-Oberflächenfinish hängt von Funktion, Material, Umgebung, Optik und Maßkontrolle ab. Beginnen Sie damit, welche Flächen sichtbar sind, welche funktional sind und welche Maße nach dem Finish stabil bleiben müssen. Klare RFQ-Hinweise zu Eloxieren, Glasperlenstrahlen, Polieren, Beschichten, Passivieren, Rauheit und Maskierung senken Kosten, vermeiden Nacharbeit und schützen die Leistung kundenspezifischer CNC-Teile.
