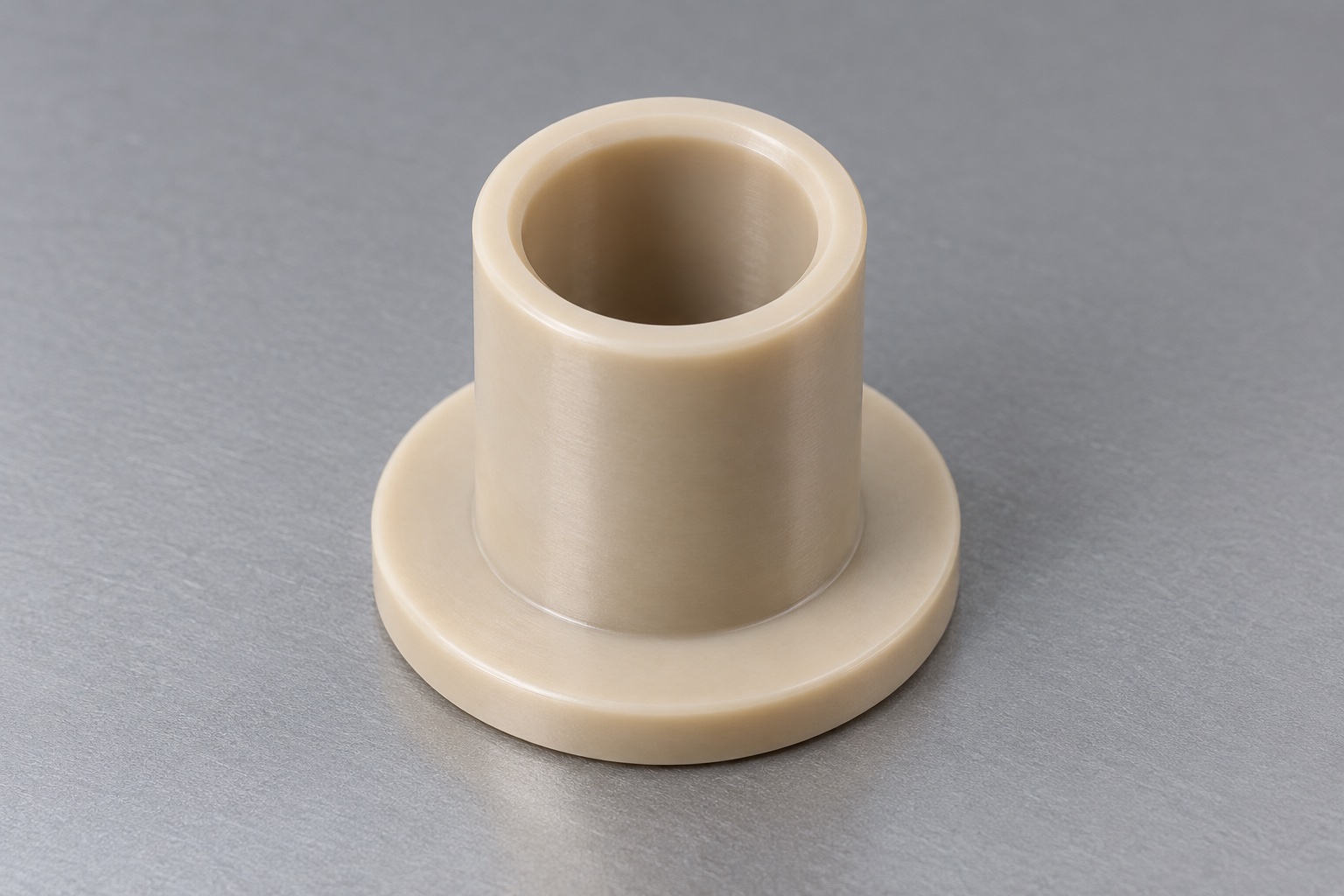

Repräsentatives Konzept einer Flanschhülse
Dieses repräsentative Beispiel schlägt eine einteilige natürliche, ungefüllte PEEK-Hülse für ein stationäres Kabel vor, das durch eine Innenplatte eines medizinischen Laborgeräts verläuft. Es verfügt über einen kurzen zylindrischen Schaft, einen integrierten runden Flansch, eine glatte koaxiale Durchgangsbohrung und eine bescheidene Eingangsbehandlung. In der Abbildung sind weder Gewinde noch Schlitz, separate Dichtung, zusätzliches Loch, Kabel oder Stecker zu sehen. Es werden keine tatsächlichen Lieferungen an den Kunden, hergestellte Proben oder Messprotokolle beschrieben. Erreichte Toleranzen, Kabelschutz, Zugentlastung, elektrische Eigenschaften, Schutz gegen Eindringen, validierte Reinigung, Sterilstatus und medizinische Zertifizierung werden nicht als tatsächliche Produktionsergebnisse dieser beispielhaften Dreh- und Bohrungsfinish-Route dargestellt.
Kabel, Stecker und Geräteplatte vorab prüfen
Der vorgeschlagene Auftrag würde mit der kontrollierten Hülsenzeichnung und dem kontrollierten Modell, der Plattenöffnung und -dicke, den Kabel- und Steckerspezifikationen und der tatsächlichen Überarbeitung der Baugruppe beginnen. Das Geräteteam würde den zulässigen Kontakt, die Installationsreihenfolge, den Zugang und die separate Halteanordnung festlegen. Der Kabeldurchmesser allein würde nicht die vollständige Schnittstelle ergeben. Der Lieferant würde klären, ob der Stecker hindurchgeführt werden kann oder ob die Montage vor der Konfektionierung erfolgt ist. Die Komponentenabnahme, optionale Installationsbeobachtungen und die vollständige Kabeleinführungsqualifizierung bleiben separate Leistungen. Ein Foto einer isolierten Hülse lässt keinen vermuteten Presssitz, eine verdeckte Dichtung oder eine universelle Zugentlastungsfunktion zu.
Die freigegebene PEEK-Identität erhalten
Materialaufzeichnungen würden den akzeptierten naturfarbenen ungefüllten Werkstoffgrad, die Form, den Zustand, die Charge und die gekauften Endprozesse identifizieren. Der Lieferant würde aufgrund seines Aussehens kein anderes gefülltes oder blass gefärbtes Polymer ersetzen. Die PEEK-Bearbeitungsinformationen von Ensinger bleiben ein allgemeiner Hintergrund zur Materialverarbeitung und stellen keine Genehmigung der Hülse oder ihrer medizinischen Geräteinstallation dar. Die Rohteilzugabe würde der tatsächlichen Spann- und Fertigbearbeitungsfolge Rechnung tragen. Die Identität würde durch Bohrarbeiten und Verpackung nachverfolgbar bleiben. Elektrische, Reinigungs- oder biologische Anforderungen erfordern eine eigene vereinbarte Definition und Nachweise für die fertige Komponente und die tatsächliche Umgebung und nicht Annahmen aus einer Bestandsmaterialbeschreibung.
Schaft- und Flanschbezüge herstellen
Durch die ersten Arbeiten würden der erforderliche Montageschaft, die nutzbare Flanschfläche und andere akzeptierte Referenzen erstellt. Der Lieferant würde die Halterung, die Wandabschnitte und den Zugang zur Bohrungsbearbeitung überprüfen, bevor er Haltekontakte auswählt. Eine raue Grifffläche würde den Funktionsbezug nicht stillschweigend ersetzen. Späne würden vor der Neuausrichtung entfernt. Zwischenbeobachtungen könnten die Routenentwicklung unterstützen, die endgültige Abnahme würde sich jedoch nach relevanten Prozessen mit dem vereinbarten Lieferzustand befassen. Das Bauteil passte sich nicht automatisch an, nur weil ein starker Spannfutter- oder Vorrichtungsdruck die Bohrung oder den Flansch während einer Einrichtung als günstig erscheinen ließ. Die Referenzübertragung würde kontrolliert und überprüfbar bleiben.
Glatte Durchgangsbohrung und Einläufe bearbeiten
Bohrungsgröße, Nutzlänge, Form, Koaxialanforderungen und Eintrittsbehandlung würden der genehmigten Geometrie folgen. Der Lieferant würde vor der Fertigstellung den Zugang zum Werkzeug und das verbleibende Material überprüfen. Es würde nicht eine Mündung übermäßig öffnen, keinen Schlitz einbringen oder die gesamte Bohrung polieren, um einen nicht identifizierten Stecker hindurchzuführen. Zeichnungs- und Modellkonflikte würden vor dem endgültigen Schnitt gelöst. Genehmigte Änderungen würden in überarbeitete Geometrie- und Prüfdokumente einfließen, wobei die Unterscheidung zwischen einer bestimmten Kabelkontaktkomponente und einem informell geänderten Universaldurchgang erhalten bliebe. Das Bild würde keine numerische Kabelbiegegrenze, keinen Kontaktdruck oder kein gemessenes Schutzergebnis definieren.
Plattenpassung und Halteanordnung definieren
Schaftlänge, Flanschgeometrie und die nutzbare Auflagefläche würden sich weiterhin auf die tatsächliche Plattenspezifikation beziehen. Spielraum und andere genehmigte Passungen lassen sich aus der Darstellung nicht ableiten. Der Lieferant würde keine nicht gezeigte Mutter, Nut, Klebevorrichtung oder Sicherungsring hinzufügen, um eine mehrdeutige Baugruppe zu vervollständigen. Solche Entscheidungen würden eine Designgenehmigung und entsprechende überarbeitete Anforderungen erfordern. Der Flansch würde als spezifizierte mechanische Sitzbegrenzung und nicht als bewährte Dichtung oder unabhängige Haltevorrichtung behandelt. Die Komponentenbearbeitung und Maßabnahme würden sich vom Nachweis, dass die Hülse unter tatsächlichen Betriebsbedingungen an Ort und Stelle bleibt, unterscheiden.
Kontaktkanten im vereinbarten Umfang bearbeiten
Der Lieferant prüft Mündungen, Schaftenden, Flanschkanten und Übergänge auf anhaftendes Material oder unerwünschte scharfe Merkmale. Zugelassene Kantenbrüche würden die nutzbare Bohrungslänge, die Wandabschnitte und den Plattenkontakt bewahren. Das manuelle Polieren zur Verbesserung der Passform eines einzelnen Kabels würde eine autorisierte Überprüfung der Geometrie erfordern und nicht als kosmetische Arbeit verschwinden. Die Reinigung und Endbearbeitung erfolgt nach dem erworbenen Umfang. Eine glatte natürliche Oberfläche würde keine gemessenen Partikel, geringe Reibung, elektrische Isolierung, validierte Desinfektion oder sterile Versorgung beweisen. Qualität, Charge, Revision und Anpassungen bleiben vor der Inspektion und mechanischen Verpackung mit dem fertigen Bauteil verknüpft.
Die fertige zusammengehörige Geometrie prüfen
Der vorgeschlagene Plan würde der Bohrung, den Eintrittsübergängen, dem Schaft, dem Flansch, der Nutzfläche und den erforderlichen geometrischen Beziehungen Methoden zuweisen. Stütz- und Messkontakte würden irreführende Verformungen vermeiden. Eine Messung mit einem Stift oder einem Messschieber würde nicht die gesamte Hülse überprüfen. Unzugängliche Regionen würden vor der Akzeptanz behoben. Ein beispielhafter CMM-Aufbau würde eine mögliche Methode zeigen, nicht eine erreichte Toleranz. Tatsächliche Inspektionsbeobachtungen würden sich auf die fertige Komponente, die genehmigte Revision und den vereinbarten Zustand beziehen, nicht auf ein praktisches Kabelmuster, ein eingeschränktes Aussehen der Vorrichtung oder die einfache Tatsache, dass ein Stecker durch eine Öffnung geschoben werden könnte.
Prüfunterlagen ohne erfundene Kabelergebnisse
Der vorgeschlagene Erstartikelbericht würde Revision, Materialcharge, nummerierte Merkmale, Methoden und Endzustand angeben. Es werden keine numerischen Beobachtungen geliefert, da dieses repräsentative Beispiel keine hergestellte Probe oder einen tatsächlichen Inspektionsdatensatz enthält. Ein reales Projekt würde Unstimmigkeiten und genehmigte Änderungen transparent festhalten. Durch die Komponentenkonformität werden weder Kabelzugfestigkeit, Mantelschutz, elektrische Sicherheit, Schutz gegen Eindringen noch Gerätezertifizierung festgestellt. Die optionale Anpassung und Bewertung des kompletten Geräts bliebe eine gesondert ausgewiesene Arbeit. Dies verhindert, dass ein anschaulicher Weg zu einer erfundenen Kundenakzeptanz, einer behaupteten Serviceverbesserung oder einem validierten medizinischen Kabelhandhabungsergebnis wird, das nicht tatsächlich gemessen und qualifiziert wurde.
Einen optionalen Montageversuch begrenzen
Ein vereinbarter Versuch könnte Kabeleinführung, Steckerzugang, Plattensitz und Verlegung mit identifizierten Hülsen-, Kabel-, Platten- und Montageteilrevisionen beobachten. Montagefolge, Einbaulage und separate Haltemethode wären zu dokumentieren. Unerwartete Kontakte müssten vor Änderungen an Bohrung, Flansch oder Kabel geprüft werden. Ein günstiger statischer Einbau ist kein Nachweis für Zugentlastung, Schutz bei wiederholter Bewegung, elektrische Eigenschaften oder Schutz gegen Eindringen. Diese Eigenschaften benötigen eine gesonderte Bewertung der vollständigen Installation. Versuchsteile blieben von freigegebener Produktion getrennt. Genehmigte Anpassungen würden vor einem weiteren Auftrag in kontrollierte Unterlagen eingehen und nicht an einer polierten Musterhülse für beliebige Kabelvarianten verbleiben.
Einläufe und Montagekontakte beim Versand schützen
Fertige Hülsen würden separate Taschen oder Stützen belegen, die Bohrungseintritte, Schäfte und Flanschflächen ohne Verformung schützen. Lose Metallteile würden nicht an funktionale Kontakte stoßen oder Schmutz in den Durchgang einbringen. Ein mechanischer Transportschutz würde keine sterile Bereitstellung oder validierte Reinigung bedeuten. Werkstoffsorte, Charge, Revision, Endprozess und Prüfstatus würden dem Versand beiliegen. Bei der Eingangsprüfung würden vor dem Einbau optisch ähnliche Komponenten mit unterschiedlichen Bohrungsgrößen, Eintrittsbehandlungen, Schaftlängen oder Flanschabmessungen unterschieden. Durch diese Maßnahmen würde die akzeptierte Komponentenidentität gewahrt, während die Halteanordnung, Leitungsführung, Elektrik und Servicebewertungen des gesamten Instruments separat definierten Anwendungsarbeiten überlassen würden.
Ein kabelspezifisches Fertigungspaket erhalten
Das endgültige Paket würde freigegebene Geometrie, Kabel- und Steckerkonturen, Geräteplattezustand, funktionale Kontakte, Montagereihenfolge, Montage und Halteanordnung, Materialnachweise, Endprozesse, Inspektion und Verpackung enthalten. Genehmigte Prototypenänderungen würden vor der erneuten Herstellung zu kontrollierten Überarbeitungen werden. Änderungen an Kabeln, Anschlüssen, Geräteplattes oder Reinigungsumfang würden eine Überprüfung auslösen, selbst wenn der Umriss der Hülse unverändert erscheint. Dieser repräsentative Arbeitsablauf definiert ein rückverfolgbares CNC-Polymerprojekt, ohne die Kundenhistorie, erreichte Toleranzen oder elektrische Nennwerte zu erfinden und ohne eine maßlich akzeptierte natürliche PEEK-Hülse mit einer universellen Zugentlastungsvorrichtung, einer Druckdichtung oder einem qualifizierten Kabeleinführungs-Sicherheitssystem für medizinische Instrumente zu verwechseln.
Technischer Herstellerhinweis: www.ensingerplastics.com.
FAQ
Beschreibt dieses Beispiel eine tatsächliche Lieferung an einen Kunden?
Nein. Es handelt sich um einen repräsentativen vorgeschlagenen Fertigungsablauf mit anschaulichen Bildern. Es werden keine gelieferte Bestellung, kein hergestelltes Muster oder tatsächliche Messprotokolle beschrieben. Für ein reales Projekt sind kontrollierte Dokumente, Qualitäts- und Produktionsnachweise, eine tatsächliche Maßprüfung und jede separat erforderliche Anwendungsqualifizierung erforderlich.
Sind ein Kabel und eine Halterung im Lieferumfang enthalten?
Nein. Die Abbildung betrifft die isolierte Hülse. Kabel-, Stecker-, Geräteplatte- und Haltekomponenten gehören zu den gesondert gekennzeichneten Montageunterlagen. Ihre Auswahl, Montagereihenfolge und Leistung lassen sich nicht allein aus dem Rundflansch, dem Schaft oder der glatten Bohrung ableiten.
Liefert das Beispiel elektrische oder Ergebnisse zum Schutz gegen Eindringen?
Nein. Es gibt hier keine elektrische Bewertung der fertigen Komponente oder einen Test der vollständigen Installation. Materialidentität, Bauteilabmessungen und günstiger statischer Einbau begründen keine elektrische Sicherheits- oder Schutzfunktion. Für das eigentliche Instrument sind gesondert definierte Anforderungen und Nachweise erforderlich.
Kann die Bohrung poliert werden, bis ein Stecker durchgeht?
Nicht als undokumentierter Ersatz für genehmigte Geometrie. Sehen Sie sich zunächst den genauen Steckerkontur und die Montagereihenfolge an. Jede Änderung erfordert eine Genehmigung, überarbeitete Dokumente und eine entsprechende Inspektion, anstatt dass eine polierte Probehülse zum nächsten Produktionsmuster für verschiedene Kabel wird.
Belegt der Flansch allein einen sicheren Halt im Betrieb?
Es wird kein unabhängiges Halteergebnis beansprucht. Die tatsächliche Passform, Sitz- und Haltemethode der Platte erfordert eine kontrollierte Definition und Bewertung. Eine statische Installation oder mechanische Schutzverpackung gewährleistet keinen Zugwiderstand, keine Eignung für wiederholte Bewegungen, keine validierte Reinigung oder keinen sterilen Status.
Was sollte eine andere Bestellung überprüfen?
Überprüfen Sie Kabel-, Stecker- und Geräteplattevarianten, Kontaktbereiche, Montagereihenfolge, Bohrungs- und Mündungsgeometrie, Montage, Halterung, genaue Qualität und Endprozess. Integrieren Sie autorisierte Änderungen in kontrollierte Revisionen, nicht ein manuell geändertes Muster oder die elektrischen und Kabelhandhabungsannahmen eines anderen Instruments.
