CNC-gefertigter PCR-Thermocycler-Modultraeger aus 6061-T6 Aluminium

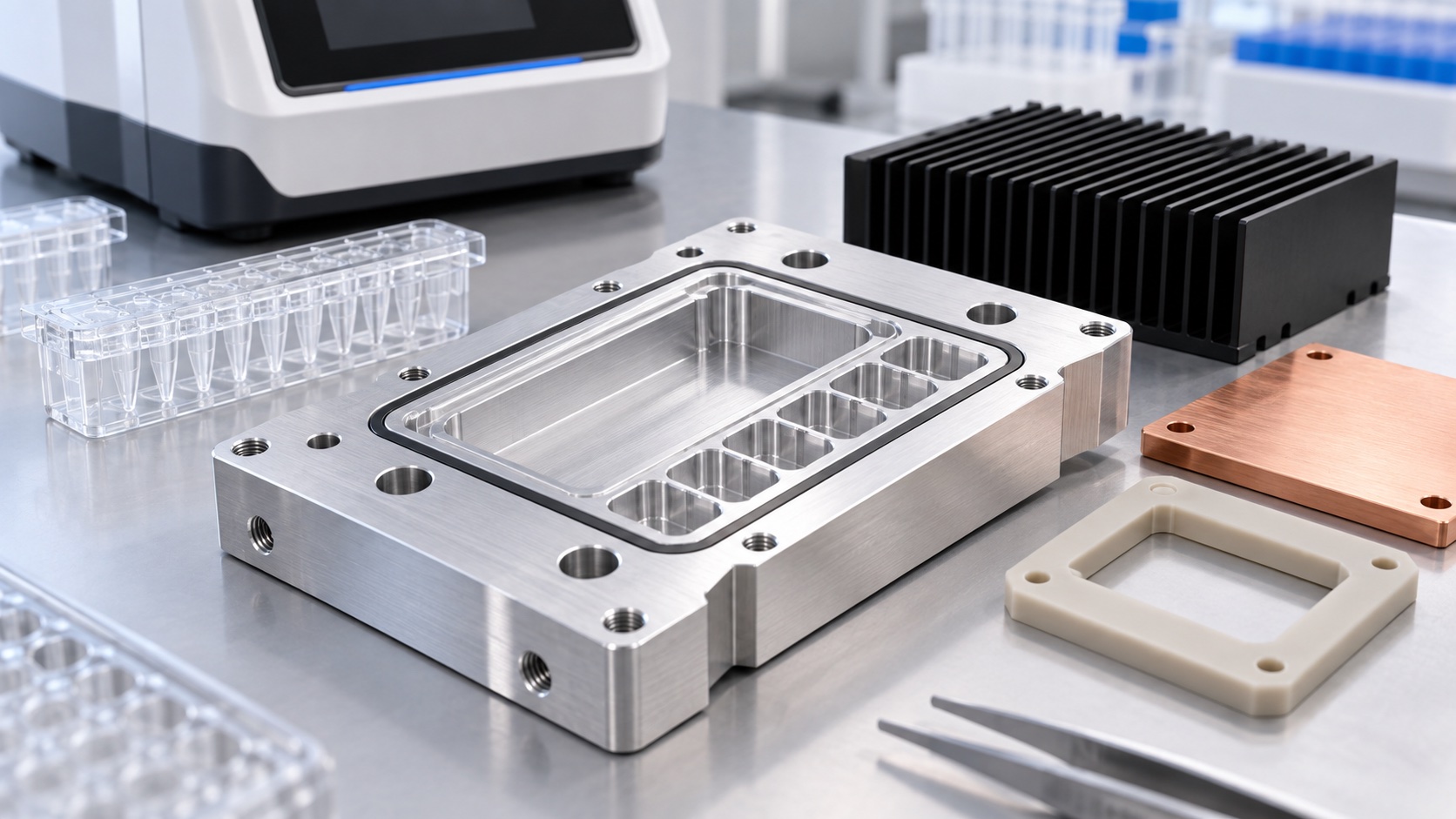

Diese Produktfallstudie beschreibt einen CNC-gefertigten Modultraeger aus 6061-T6 Aluminium fuer ein kompaktes PCR-Thermocycler-Modul. Der Traeger stuetzt den Heizblock, positioniert die Kartuschenschnittstelle und liefert Montagebezuege fuer Sensoren sowie einen kleinen optischen Rahmen. Obwohl das Teil keinen Patientenkontakt hat, beeinflusst es Waermekontakt, Montagewiederholbarkeit und Zuverlaessigkeit des Diagnostikgeraets.
Gefordert waren geringes Gewicht, gute Waermeleitung, enge Taschentiefe, kontrollierte Ebenheit und eine Oberflaeche fuer dauerhaften Einsatz im Instrument. 6061-T6 Aluminium wurde wegen stabiler Bearbeitung, guter Leitfaehigkeit und zuverlaessiger Anodisierung gewaehlt. Die Zeichnung definierte eine flache Heizschnittstelle, zwei Praezisionsbohrungen, Gewinde, Sensortaschen und schwarze Anodisierung auf ausgewaehlten Flaechen.

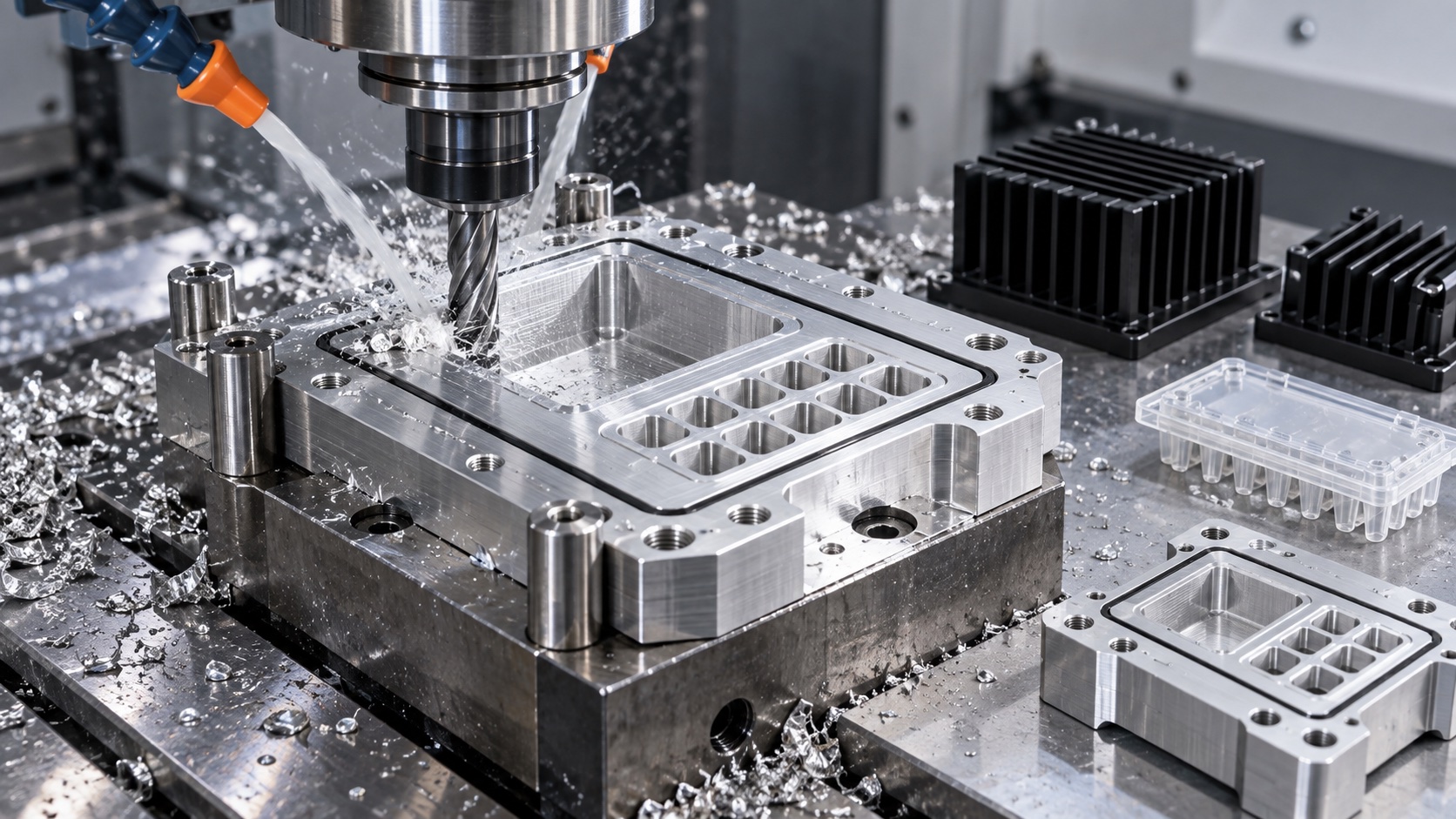

Im DFM wurden drei Risiken geprueft: Verzug am duennen Taschenboden, Grate an Kartuschendatums und Schichtaufbau in Gewinden oder Passbohrungen. Der Prozess nutzte ausgeglichene Schruppbearbeitung, kundenspezifische Weichbacken und Schlichtoperationen nach Entspannung. Kritische Bohrungen erhielten Maskierungsangaben, Kanten im Kartuschenbereich definierte Bruchvorgaben.

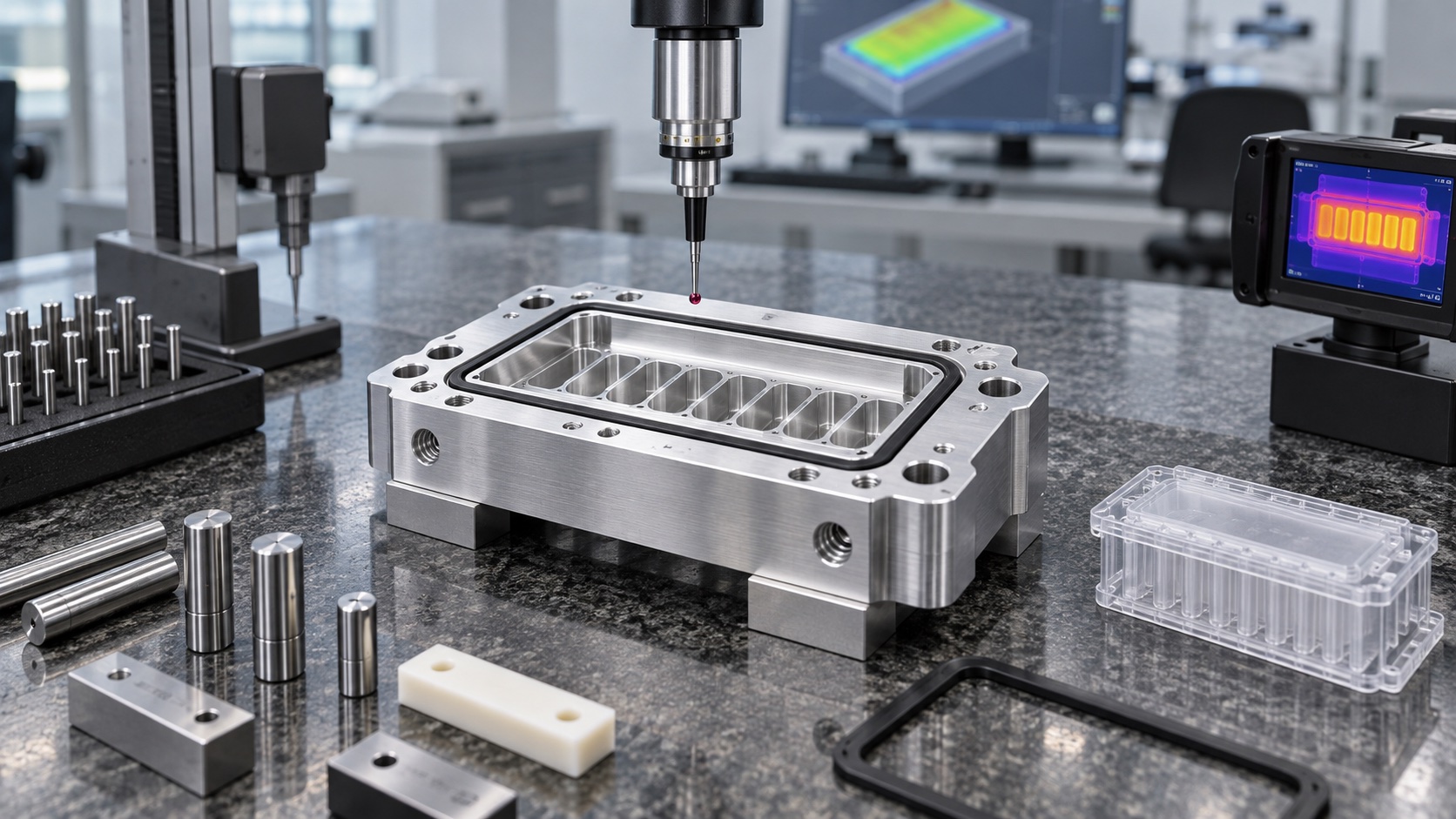

Die Pruefung kombinierte KMG, Stiftlehren, Gewindelehren, Oberflaechenmessung und Schichtdickenkontrolle. Kritisch waren Taschenebenheit, Passbohrungsposition relativ zum Kartuschendatum und Hoehe der Heizschnittstelle. Die Erstmusterpruefung wurde vor der Pilotfertigung mit dem OEM abgestimmt.

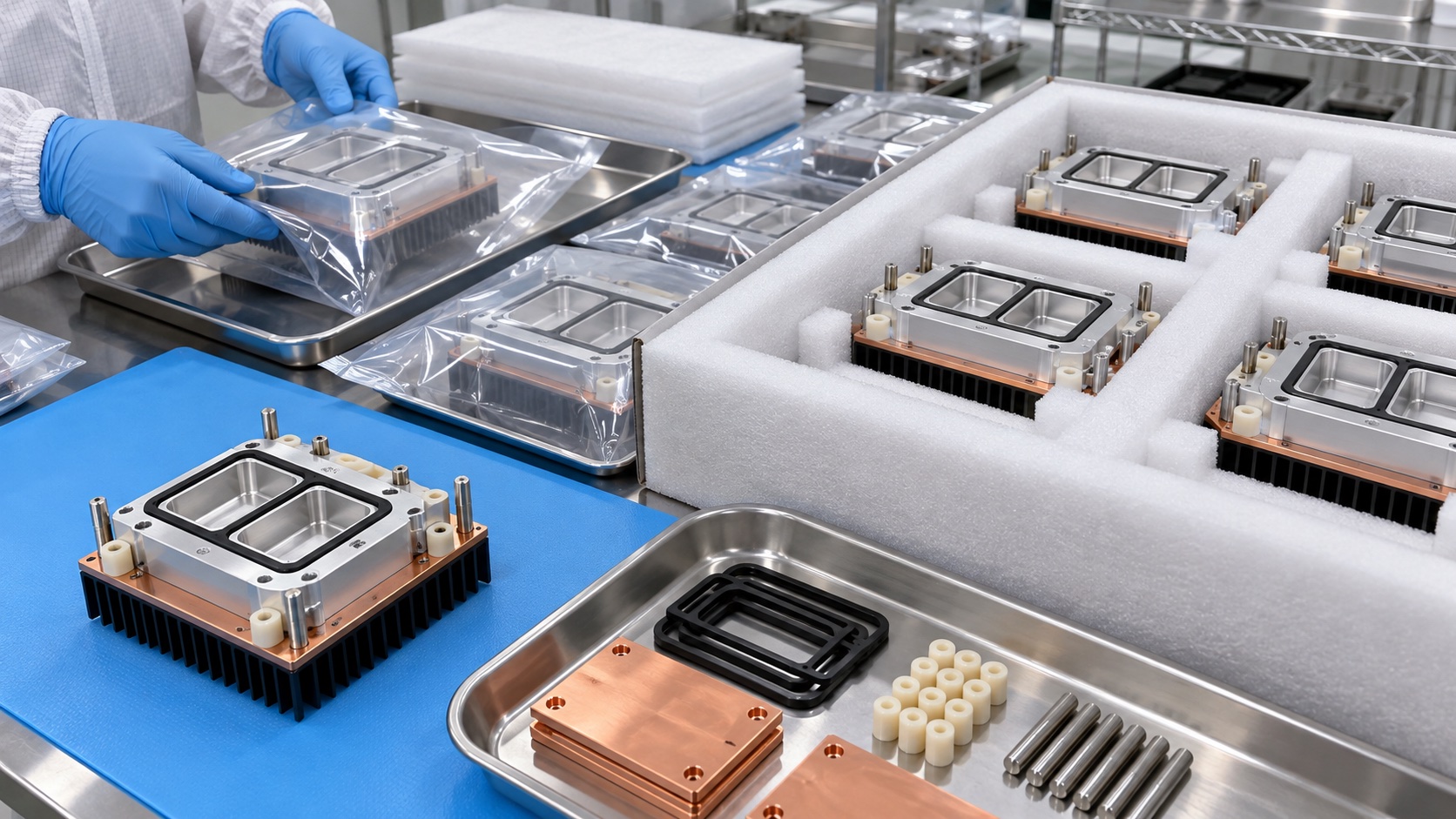

Die schwarze Anodisierung reduzierte Reflexion nahe des optischen Pfads und schuetzte den Aluminiumkoerper. Nach dem Finish wurden die Teile gereinigt, visuell unter heller Beleuchtung geprueft und einzeln verpackt. Chargenetiketten verbanden Lieferung, Materialzeugnis, Beschichtung und Pruefbericht.
Das Ergebnis war ein produktionsreifer Traeger, der Montagejustage reduzierte und die Wiederholbarkeit des Thermomoduls verbesserte. Der Fall zeigt, dass fruehe Abstimmung zu Datums, Maskierung, Kanten und Pruefplan Validierungsrisiken senken kann.
FAQ
Welche Funktion hat ein PCR-Thermomodultraeger?
Er haelt das Heizmodul, leitet Lasten in den Rahmen und sichert Bezuege fuer Kartusche, Sensoren und Optik.
Warum 6061-T6 Aluminium?
6061-T6 bietet gute Waermeleitung, stabile Bearbeitung, moderates Gewicht und zuverlaessige Anodisierung.
Welche Masse waren kritisch?
Taschenebenheit, Hoehe der Heizschnittstelle, Passbohrungsposition, Datumflaechen und beschichtungsrelevante Bohrungen.
Wie wurde die Anodisierung kontrolliert?
Maskierungen und Beschichtungszugaben wurden definiert, danach wurden Schichtdicke, Optik und kritische Passungen geprueft.
Welche Dokumente wurden geliefert?
Materialzeugnis, Erstmusterpruefbericht, Beschichtungsnachweis und Abschlusspruefbericht.
Ist der Ansatz auf andere Diagnostikgeraete uebertragbar?
Ja. Aehnliche Bearbeitungs- und Prueflogik gilt fuer qPCR, Probenvorbereitung, Kartuschenleser und optische Plattformen.
