Resumen

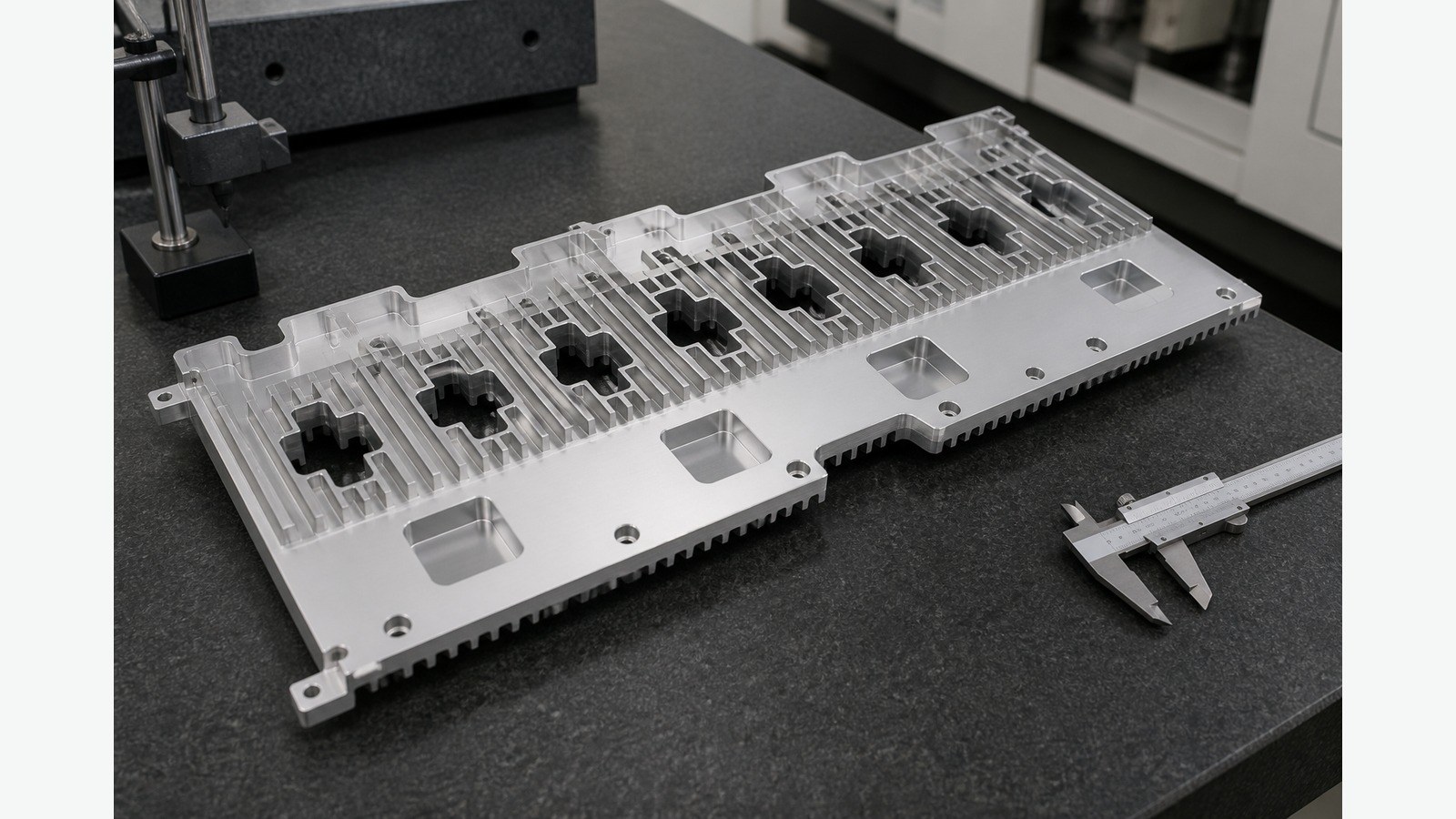

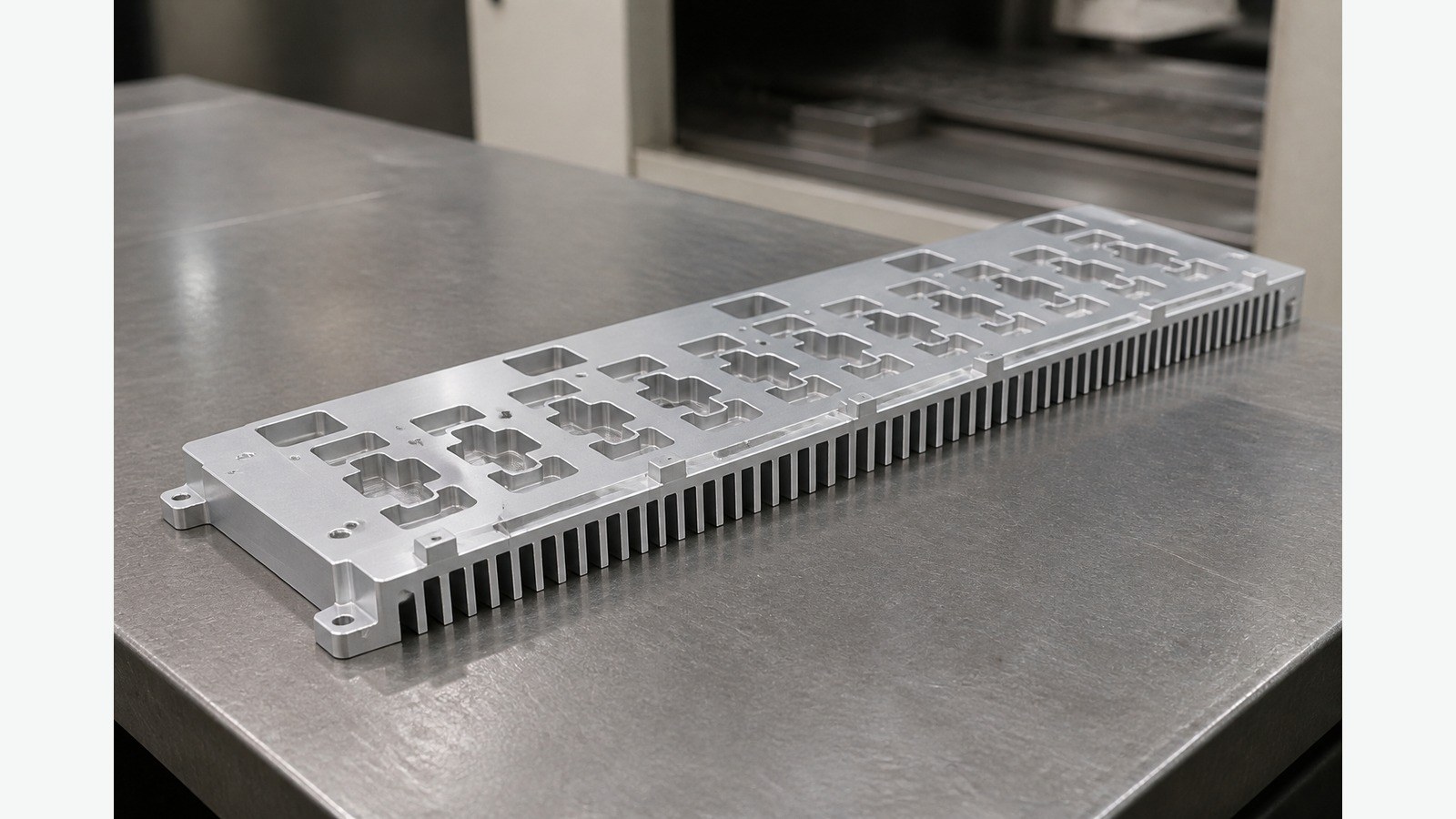

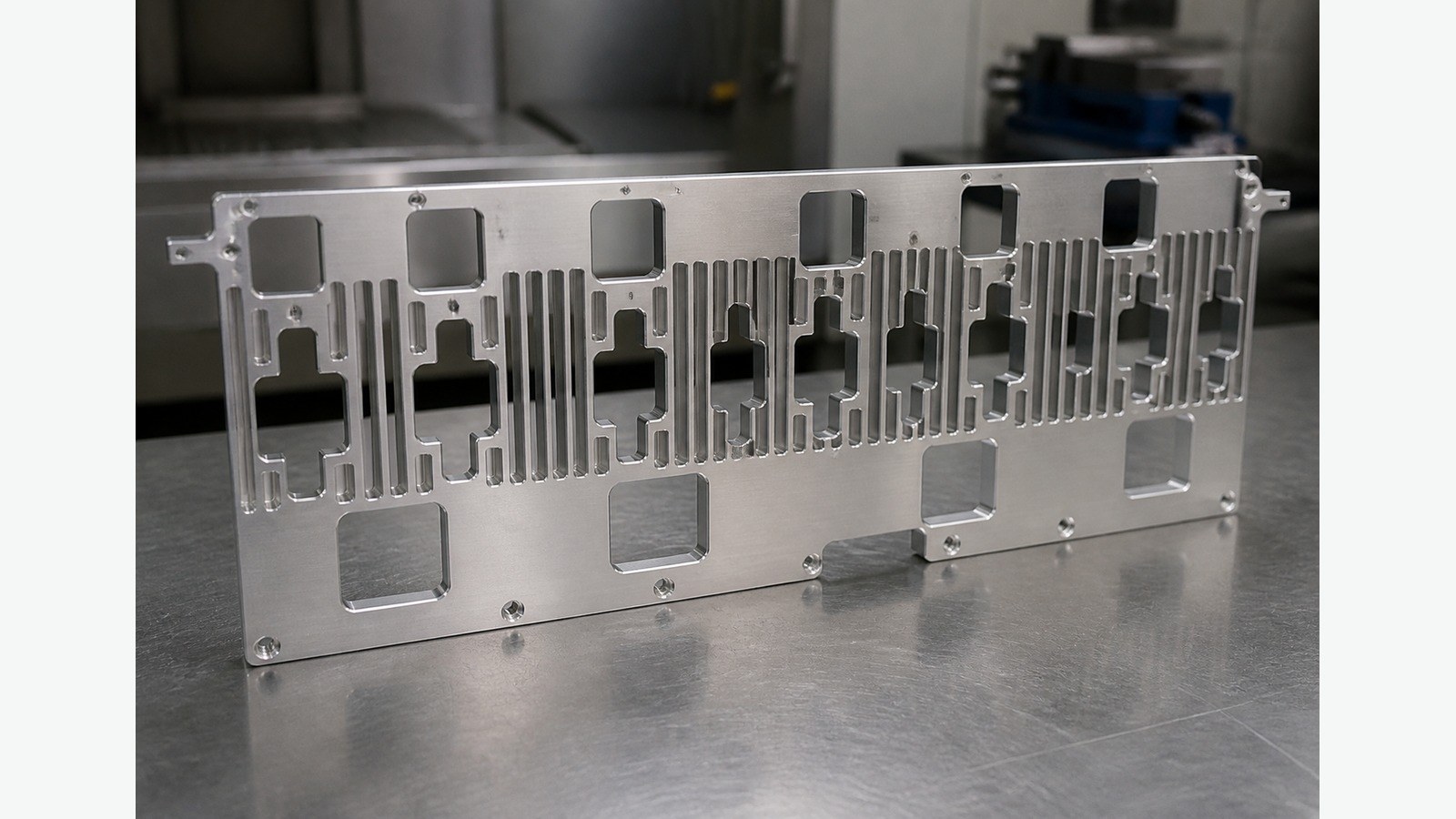

Este caso revisa el mecanizado en pequena serie de un disipador de aluminio AL 6063-T6 para un modulo de refrigeracion electronica. La informacion visible del plano muestra un cuerpo largo, aletas delgadas repetidas, ranuras, orificios de montaje, roscas M2.5, chorro de arena fino y anodizado plata brillante. [Source: Visible annotations in the customer-provided engineering drawing]
Evaluacion de la aplicacion
A partir de la geometria con aletas, ventanas, pasos y puntos de fijacion, la pieza se evalua como un componente de transferencia termica, disipacion y montaje. Esta lectura es una evaluacion tecnica anonimizadada y no identifica el equipo real del cliente.
El plano indica una longitud aproximada de 421 mm, una caracteristica de phi 4.80 +/- 0.05 mm, una dimension de 17.30 +/- 0.10 mm, 16 roscas M2.5 y un requisito de planitud de 0.3 mm. [Source: Visible annotations in the customer-provided engineering drawing]
Riesgos principales de mecanizado
1. El cuerpo largo y las aletas delgadas pueden reaccionar a la fuerza de sujecion y al calor de corte.
2. Las relaciones entre orificios y ranuras pueden desviarse si los reglajes no comparten una referencia estable.
3. Los bordes de aletas, ranuras y orificios requieren desbarbado controlado sin modificar el perfil local.
4. Las roscas M2.5 repetidas exigen estabilidad del taladro previo, evacuacion de viruta y control de herramienta.
5. El chorro de arena y el anodizado pueden hacer visibles rayas, golpes o una preparacion insuficiente de bordes.
La planitud es una tolerancia de forma, por lo que el metodo de interpretacion y evaluacion debe acordarse antes del mecanizado. [Source: ISO 1101:2017] Los requisitos de textura superficial tambien deben interpretarse desde la documentacion tecnica controlada. [Source: ISO 21920-1:2021]
Recomendaciones de proceso
La ruta recomendada incluye revision de material, planificacion de referencias, mecanizado por etapas, mecanizado de ranuras y orificios, taladrado y roscado, verificacion dimensional, desbarbado localizado, limpieza, chorro de arena fino, anodizado plata brillante, revision visual y embalaje protegido.
La sujecion debe distribuir el apoyo para no cargar directamente las aletas finas. Las tolerancias lineales, angulares y geometricas generales deben interpretarse de forma consistente durante la revision del plano. [Source: ISO 2768-1:1989][Source: ISO 2768-2:1989] Las caracteristicas relacionadas con ajuste deben revisarse contra las zonas de tolerancia y las condiciones reales de montaje. [Source: ISO 286-1:2010]
Seleccion de proveedor
Un proveedor adecuado debe poder explicar como protege las aletas, como mantiene la referencia principal en una pieza larga, como controla los orificios y roscas repetidos, y como evita danos antes del tratamiento superficial. En prototipos y pequenos lotes, la comunicacion tecnica es tan importante como la capacidad de maquina.
FAQ
**Q1: Conviene mecanizar toda la pieza desde bloque macizo?** A: La geometria permite evaluar perfil de aluminio mas mecanizado CNC, pero la ruta debe confirmarse con el plano controlado y la revision de prototipo.
**Q2: Cuando se revisa la planitud de 0.3 mm?** A: Deben considerarse las condiciones intermedia, libre de sujecion y posterior al tratamiento superficial. [Source: ISO 1101:2017]
**Q3: Como controlar roscas M2.5 repetidas?** A: Manteniendo constante el taladro previo y el roscado, controlando viruta y desgaste, y verificando con calibre pasa/no pasa cuando el plano lo exija.
Sources
• Customer-provided visible engineering-drawing annotations
• ISO 2768-1:1989
• ISO 2768-2:1989
• ISO 286-1:2010
• ISO 1101:2017
• ISO 21920-1:2021
