Tornillo de hombro 316L para equipos médicos: ejemplo representativo de torneado CNC

Ejemplo representativo de un tornillo de hombro

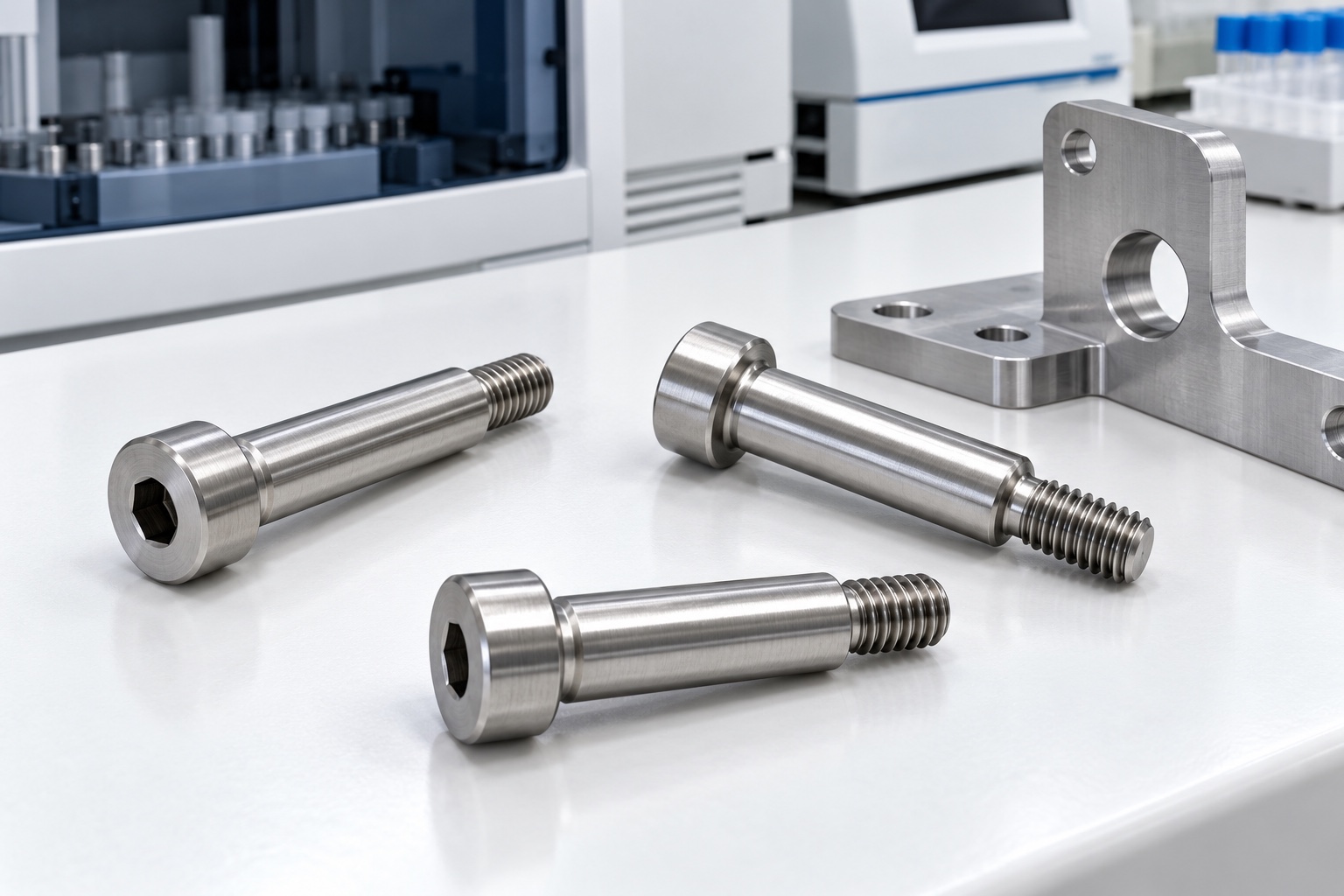

Este ejemplo considera un tornillo de hombro de acero inoxidable 316L de una pieza propuesto para un mecanismo de analizador médico del lado del equipo. Tiene una cabeza cilíndrica con accionamiento hexagonal interno, un hombro largo y liso, una transición controlada y un extremo roscado macho más corto y de menor diámetro. Ilustra un posible flujo de trabajo CNC, no una entrega real al cliente o un sujetador estándar calificado de resistencia. Las imágenes muestran conceptos en lugar de resultados medidos o pruebas de carga. Los documentos aprobados definirían los requisitos de geometría, material y aceptación. No se afirma ningún resultado de tolerancia alcanzada, clase de resistencia, carga permitida, vida a fatiga, certificación o seguridad del equipo médico.

Unión y conjunto axial reales

El pedido propuesto comenzaría con dibujos y modelos controlados, piezas acopladas, contactos de hombro previstos, instalación de sujetadores y requisitos de inspección. La revisión distinguiría los componentes destinados a ser sujetos de cualquier movimiento previsto y relacionaría la longitud del hombro con el conjunto de acoplamiento. La información faltante sobre el rosca, el contacto o la transición se resolvería antes de calcular el coste y fabricar. Un bloque roscado suelto no definiría la unión completa. El alcance adquirido separaría el torneado de componentes, la demostración de ajuste opcional y las evaluaciones independientes de fuerza, fatiga, retención o nivel de equipo asignadas al programa de diseño responsable.

Estado del acero inoxidable

El pedido de material indicaría la condición del 316L aprobado, el formato del material en bruto y la evidencia. La identidad del lote permanecería con las piezas en bruto cortadas hasta el torneado, la fabricación de las funciones de accionamiento, el acabado y el envío. Una barra de acero inoxidable o un tornillo de catálogo visualmente similar no serían automáticamente equivalentes. El proveedor revisaría la sobrematerial y las regiones de retención antes de seleccionar la ruta. La sustitución propuesta requeriría aprobación antes de su uso. Los documentos del material no se convertirían en una afirmación de clase de resistencia ni en evidencia del desempeño de la unión, y el componente ilustrado no heredaría las clasificaciones mecánicas de otro tornillo con hombro fabricado con un grado o tratamiento diferente.

Referencias de cabeza y hombro

El torneado inicial establecería las referencias cilíndricas y de cara necesarias para relacionar la cabeza, el hombro liso y el extremo roscado más pequeño. La sujeción preservaría estas relaciones sin dañar los contactos terminados ni forzar el tornillo a una condición artificial. Las virutas en las superficies de los accesorios se controlarían antes de las transferencias de configuración. El proveedor revisaría cómo las operaciones restantes afectaban a las referencias seleccionadas. Los controles intermedios podrían respaldar la secuencia, pero no sustituirían la aceptación final. El objetivo sería lograr una geometría liberada repetible en lugar de un componente que pareciera correctamente relacionado sólo mientras se aplicara una fuerza de sujeción excesiva durante la inspección.

Hombro liso especificado

El diámetro, la longitud, la forma y cualquier textura de la superficie especificada por separado del hombro seguirían el dibujo aprobado y la base funcional. La ruta distinguiría la región cilíndrica útil de las transiciones debajo de la cabeza y cerca de la rosca. El acceso a las herramientas se resolvería antes de la producción. El proveedor no acortaría ni puliría el hombro sin autorización para conseguir que un conjunto acoplado se moviera libremente. Cualquier cambio aceptado entraría en requisitos de inspección y geometría controlada. La fabricación dimensional permanecería separada de las suposiciones sobre el comportamiento de los rodamientos, la capacidad de carga o la vida útil del mecanismo completo del equipo médico.

Transición y rosca exterior menor

El rosca seguiría la forma, el tamaño, el paso, la dirección, el ajuste y la longitud utilizable aprobados. Su transición y cualquier rebaje seguirían una geometría definida en lugar de una convención de taller no documentada. La revisión consideraría el borde coincidente real y la condición de asiento prevista antes de la fabricación. Una ranura propuesta necesitaría aprobación de diseño cuando cambiara la característica controlada. El proveedor resolvería las discrepancias entre modelos y dibujos antes de tomar decisiones de producción. Una rosca que entrara en una muestra roscada no verificaría de forma independiente el hombro liso, la pila axial instalada o los espacios libres requeridos alrededor de los componentes acoplados.

Accionamiento aprobado de la cabeza

El casquillo hexagonal interno seguiría los requisitos de forma, profundidad y borde especificados, con un método de fabricación adecuado al material y la geometría reales. El asiento del cabezal y el acceso a las herramientas seguirían siendo requisitos controlados en lugar de deducirse del diámetro exterior. El proveedor no introduciría un orificio radial o un extremo roscado hueco cuando el diseño requería un tornillo de hombro macizo convencional. Cualquier característica de fabricación temporal deberá permanecer dentro de los límites aprobados. Los cambios aceptados se documentarían, manteniendo la conveniencia del mecanizado separada de la autoridad para alterar el sujetador terminado o la interfaz de instalación.

Contactos y estado superficial final

La secuencia de acabado inspeccionaría las transiciones de los hombros, los límites de la cabeza, la entrada del encaje y el inicio y el final de la rosca en busca de material adherido o bordes afilados no deseados. La eliminación preservaría el contacto y el acoplamiento roscado útiles en lugar de disimular el daño con un pulido agresivo. La limpieza seguiría el alcance adquirido. Cualquier pasivación, recubrimiento u otro proceso aprobado tendría documentación y verificaciones de condición final. No se agregaría lubricante no aprobado para mejorar una demostración. Una superficie brillante no establecería fricción medida, desempeño contra la corrosión, limpieza cuantificada o entrega estéril, y las marcas permanecerían alejadas de los contactos funcionales a menos que se autoricen.

Informe trazable de primera pieza

El informe identificaría la revisión del dibujo, el lote de material y las características numeradas con métodos de inspección adecuados. Separaría los resultados del calibre de la rosca del tamaño del hombro, la longitud, la forma, las relaciones de la cabeza y los requisitos de accionamiento. No se proporcionan valores numéricos porque este ejemplo representativo no tiene una muestra fabricada ni un registro de medición. Los controles de transición inaccesibles o ambiguos se resolverían antes de la producción en lugar de sustituirse únicamente por la longitud total. La evidencia material y dimensional respaldaría el alcance del componente comprado, no demostraría la capacidad frente a cargas de cortadura o flexión, la fuerza de sujeción, la vida útil de la fatiga, la retención o la seguridad de la unión completa del equipo.

Prueba opcional del mecanismo

Una demostración acordada podría verificar la inserción, el asiento previsto para la cabeza y los hombros, el movimiento especificado y el acceso a la instalación con piezas coincidentes aprobadas identificadas. Se registrarán sus revisiones, herrajes y cualquier tratamiento superficial o lubricación autorizado. El agarrotamiento inesperado se documentará antes de modificar el tornillo o el conjunto. Una comprobación manual exitosa no calificaría la fuerza, el comportamiento antiaflojamiento, el desgaste, la fatiga o la seguridad del equipo. El tornillo de prueba seguiría siendo rastreable y distinto de las piezas de producción aceptadas, en lugar de convertirse en un calibre informal o una línea de base no documentada para otro conjunto de acoplamiento o configuración de sujetadores.

Separación de roscas y hombros

Los tornillos terminados se separarían individualmente para que los extremos roscados y los bordes de la cabeza no pudieran golpear las superficies cilíndricas aceptadas. El embalaje protegería los inicios de las roscas y mantendría los herrajes sueltos o el adhesivo no aprobado lejos de los contactos. Los materiales de protección se adaptarían al alcance de limpieza acordado sin sugerir un suministro estéril. El material, la condición, el lote, el proceso final y la identificación de la revisión permanecerían con el envío. Cualquier componente del apareamiento de prueba se identificaría por separado. El personal de recepción podría distinguir los tornillos personalizados liberados de los prototipos o productos del catálogo visualmente similares con diferentes longitudes de hombro, formas de rosca o documentación de propiedades mecánicas.

Definición controlada para pedidos repetidos

El registro propuesto preservaría la geometría, la evidencia del material aprobado, la ruta de mecanizado, la definición del cabezal, el proceso final, los requisitos de inspección y los cambios autorizados. Las órdenes repetidas revisarían el espesor de acoplamiento alterado, los contactos de los hombros, la transición, la rosca, las arandelas, el tratamiento y la lubricación antes de confiar en observaciones anteriores. La aceptación dimensional permanecería separada de la calificación de resistencia o mecanismo. Este ejemplo representativo muestra cómo un proveedor de CNC podría documentar un sujetador de hombro definido sin inventar una entrega al cliente, capacidad de proceso medida, equivalencia de resistencia del catálogo, resultado de fatiga o certificación de equipo médico para un componente de acero inoxidable ilustrativo.
