Ejemplo representativo de una cubierta

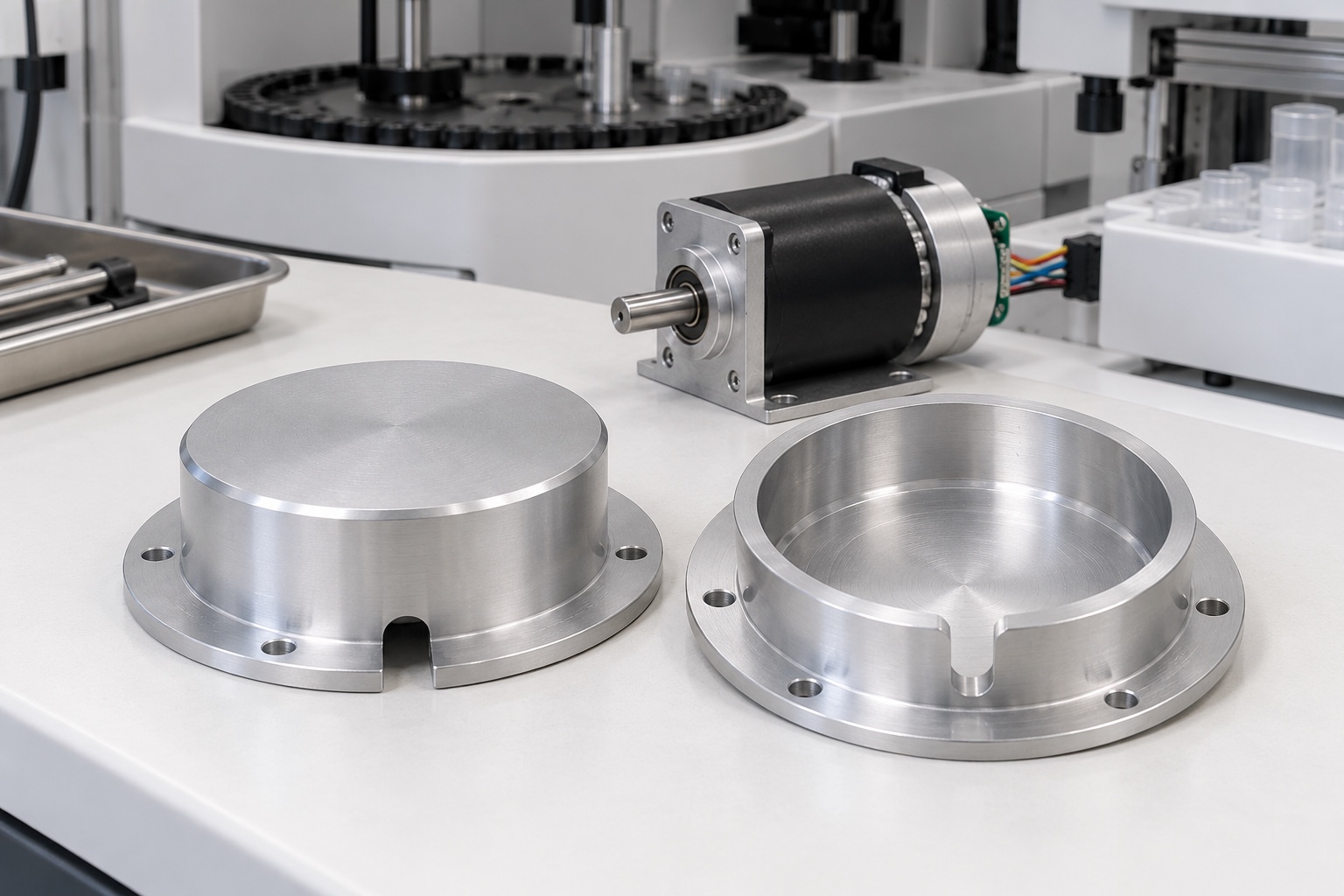

Este ejemplo considera una cubierta de codificador de aluminio 6061 de una pieza propuesta para equipos analizadores médicos. Tiene una cavidad cilíndrica poco profunda, parte superior cerrada, brida de montaje circular ancha, cuatro orificios de paso y una muesca para cable abierta a través del borde inferior. Ilustra un posible flujo de trabajo CNC, no una entrega real al cliente o un envolvente con protección ambiental cualificada. Las imágenes son conceptos más que resultados de fabricación medidos. Los documentos de proyecto aprobados definirían la condición del material, la envolvente interna, la disposición de los cables y los requisitos de aceptación. No se afirma ninguna tolerancia alcanzada, índice de protección, resultado de blindaje, precisión del codificador o certificación de equipo médico.
Instalación completa del codificador
El pedido propuesto comenzaría con una geometría de cubierta controlada, información seleccionada del codificador y del motor, dibujos de cables y conectores, pila de montaje y entregables de inspección. La revisión distinguiría los contactos de localización de los espacios libres previstos e identificaría la orientación de la muesca. La información faltante del sobre interno se resolvería antes de calcular los costos y fabricar. Una muestra de codificador suelta no definiría toda la instalación. El alcance adquirido separaría la fabricación mecánica, la demostración de ajuste opcional y las evaluaciones independientes de sistemas de protección, blindaje, térmicos o de retroalimentación asignadas al programa de equipo médico responsable en lugar de ser asumidas por el proveedor de mecanizado.
Identidad del aluminio aprobado
El pedido de material identificaría la condición 6061 aprobada, el estado del material en bruto y la evidencia. La identidad del lote permanecería asociada con las piezas en bruto cortadas durante el mecanizado, el tratamiento final y el envío. Un recorte de aluminio de aspecto similar no se aceptaría automáticamente como equivalente. El proveedor revisaría las existencias disponibles y el soporte para la pared restante, la parte superior cerrada y la brida. Las sustituciones propuestas requerirían aprobación antes de su uso. La documentación del material respaldaría la especificación del componente, no se convertiría en una afirmación general de resistencia a la corrosión, comportamiento eléctrico o compatibilidad con cada entorno de analizador médico y proceso de limpieza.
Referencias de brida y posicionamiento
Las operaciones iniciales crearían el montaje aprobado y las referencias cilíndricas necesarias para relacionar la cavidad con la brida y el patrón de orificios. La sujeción mantendría esas relaciones sin dañar los contactos terminados ni forzar la cubierta a adoptar una forma artificial. Las virutas debajo de los contactos del dispositivo se controlarían antes de las transferencias. El proveedor consideraría el cambio de soporte ya que se eliminó el material interno. Los controles intermedios podrían confirmar la ruta pero no reemplazarían la aceptación final en las condiciones especificadas. El resultado deseado sería una geometría liberada repetible en lugar de una cubierta aparentemente correcta bajo una fuerza de sujeción excesiva.
Envolvente interna controlada
La pared de la cavidad, la profundidad y la relación de cierre seguirían el modelo y plano aprobados. El acceso a las herramientas y la transición del fondo se revisarían antes de la fabricación para que un radio inevitable no se convirtiera en un contacto inesperado con un componente del codificador. Un alivio propuesto requeriría autorización de diseño. El proveedor no profundizaría la cavidad para que quepa una muestra no identificada sin aprobación. Los cambios de geometría aceptados entrarían en documentos controlados y requisitos de inspección, preservando la distinción entre asesoramiento de fabricación y permiso para cambiar la envoltura del codificador instalado o los espacios libres circundantes en el conjunto del analizador médico real.
Posición definida del paso de cable
La muesca seguiría requisitos específicos de ubicación, ancho, profundidad y borde en relación con las referencias de montaje. La revisión consideraría la disposición de cables y conectores identificada y distinguiría el espacio libre de paso de la restricción proporcionada en otros lugares. Una ranura a través del borde no se presentaría como prensaestopas, alivio de tensión o abertura sellada probada. El proveedor resolvería los accesos poco claros antes de la producción en lugar de introducir adhesivo o interferencias para sujetar el cable. Los cambios autorizados se registrarían para que los lotes posteriores no dependieran de una ruta de cable hecha a mano no documentada o de una muesca prototipo.
Orificios y contactos de brida
Los cuatro orificios de paso y el contacto de la brida seguirían posiciones, formas y referencias aprobadas. El proveedor revisaría el acceso a los sujetadores, el material restante y el conjunto de acoplamiento real en lugar de juzgar únicamente si se pueden insertar cuatro tornillos. Una superficie exterior conveniente no reemplazaría silenciosamente la referencia funcional. Los detalles conflictivos del dibujo y del modelo se aclararían antes de tomar decisiones de fabricación. Cualquier cambio de montaje aceptado sería documentado. Una cubierta que pudiera ajustarse a un accesorio de banco no demostraría de forma independiente la posición de instalación prevista ni demostraría que sus espacios internos siguen siendo aceptables.
Bordes y tratamiento aprobado
La secuencia de acabado inspeccionaría la muesca, la entrada de la cavidad, los bordes de las bridas y las salidas de los orificios en busca de transiciones afiladas no deseadas o material adherido. La eliminación preservaría la geometría de ubicación y espacio libre en lugar de redondear cada borde indiscriminadamente. La limpieza seguiría el alcance adquirido y no ocultaría un contacto dañado. Cualquier recubrimiento requeriría especificaciones aprobadas, enmascaramiento y verificaciones de condición final. Las ilustraciones plateadas desnudas seguirían siendo conceptos geométricos en lugar de un acabado impuesto. Una apariencia limpia no establecería una limpieza cuantificada, un suministro estéril, una efectividad del blindaje o una protección ambiental probada de la instalación terminada del codificador.
Informe trazable de primera pieza
El informe identificaría la revisión aprobada, el lote de material, las características numeradas y los métodos de inspección. La evidencia abordaría las relaciones especificadas de envolvente interna, muesca, brida y orificio en el estado de soporte y tratamiento acordado. No se proporcionan resultados numéricos porque este ejemplo representativo no tiene una muestra fabricada ni un registro de medición. Un informe de altura y diámetro exterior estaría incompleto si la geometría interna controlara el ensamblaje. Las características inaccesibles o los requisitos ambiguos se resolverían antes de la producción en lugar de reemplazarlos con una medición conveniente no relacionada o una fotografía que muestre una cubierta de muestra colocada sobre un codificador.
Demostración mecánica opcional
Una demostración acordada podría verificar el asiento, el acceso a los sujetadores, el espacio libre para los cables y la envolvente especificada utilizando piezas aprobadas identificadas. Las revisiones de codificador, motor, cable y cubierta se registrarán con las condiciones de instalación. El contacto inesperado se documentará antes de modificar la cubierta o el conjunto circundante. Una demostración exitosa no calificaría la protección de ingreso, el blindaje eléctrico, la precisión del codificador, el rendimiento térmico o la seguridad del equipo. Esos asuntos requerirían procedimientos aprobados por separado. El artículo de prueba seguiría siendo rastreable en lugar de convertirse en una base de producción informal o un medidor universal para otra configuración de codificador y conector.
Embalaje sin dañar el borde abierto
Las cubiertas terminadas se soportarían o separarían individualmente de modo que los contactos de las bridas, los bordes de las muescas y las cavidades no pudieran rozar los componentes vecinos ni los herrajes sueltos. Los materiales protectores se adaptarían al alcance de limpieza acordado sin introducir residuos no autorizados ni presión sobre las paredes delgadas. Las bolsas de transporte no se presentarían como barreras estériles. La identificación del material, acabado y revisión permanecería asociada con el envío. Cualquier codificador o cable de prueba se identificaría por separado. El personal de recepción podría distinguir las cubiertas aceptadas de los prototipos y tapas similares destinadas a otra envoltura de codificador, disposición de ubicación o paso de cables.
Registro de fabricación por configuración
El registro propuesto preservaría el modelo y dibujo controlados, evidencia de material en bruto, ruta de mecanizado, tratamiento final, requisitos de inspección y cambios autorizados. Una orden repetida revisaría las diferencias en el codificador, el motor, el conector, la ruta del cable, las referencias de bridas y los componentes circundantes antes de confiar en observaciones anteriores. La aceptación de componentes permanecería separada de la protección y la calificación del sistema de retroalimentación. Este ejemplo representativo explica cómo un proveedor podría documentar una cubierta mecánica definida sin inventar una entrega al cliente, capacidad medida, calificación ambiental, mejora del codificador o certificación de equipo médico para una tapa de aluminio mecanizada por CNC ilustrativa.
Referencia técnica del fabricante: www.heidenhain.com.
FAQ
¿Es una cubierta entregada o con protección demostrada?
No. Es un ejemplo de fabricación propuesto representativo sin entrega al cliente ni registro de muestra medida. No se afirma como resultado real ninguna tolerancia alcanzada, clasificación ambiental, resultado de blindaje, precisión del codificador o certificación de equipo médico.
¿Qué define la holgura interna?
La geometría de la cubierta aprobada y la disposición seleccionada del codificador, motor, conector y cable definen la envolvente. El espacio libre debe estar relacionado con las referencias instaladas en lugar de inferirse del diámetro exterior o de una muestra no identificada que encaje.
¿Puede la abertura sujetar y sellar el cable?
No automáticamente. La muesca propuesta es un pasaje abierto con una geometría específica. La sujeción, el sellado y la protección de los cables requieren su propio diseño aprobado y evidencia de la instalación real en lugar de suposiciones basadas únicamente en la apertura.
¿Qué demostraría la inspección de primera pieza?
Documentaría las características de los componentes definidas en el dibujo utilizando material, revisión, métodos y condiciones rastreables. No establecería el rendimiento del codificador, la protección ambiental, el blindaje eléctrico o la seguridad completa del equipo sin evaluaciones aprobadas por separado del conjunto real.
¿Puede incluirse una demostración de montaje?
Sí, si se acuerdan piezas, revisiones, condiciones de instalación y controles exactos. Las observaciones de asientos y espacio libre permanecen separadas de la calificación del sistema de protección o retroalimentación, y se debe documentar el contacto inesperado antes de introducir un cambio de diseño autorizado.
¿Qué debe revisarse para otro pedido?
Revise la geometría, el material y el tratamiento de la cubierta con cambios de codificador, motor, cable, conector y montaje. Conserve las revisiones autorizadas en lugar de reproducir un prototipo no registrado o transferir las conclusiones de ajuste y protección automáticamente a otra configuración del analizador.
