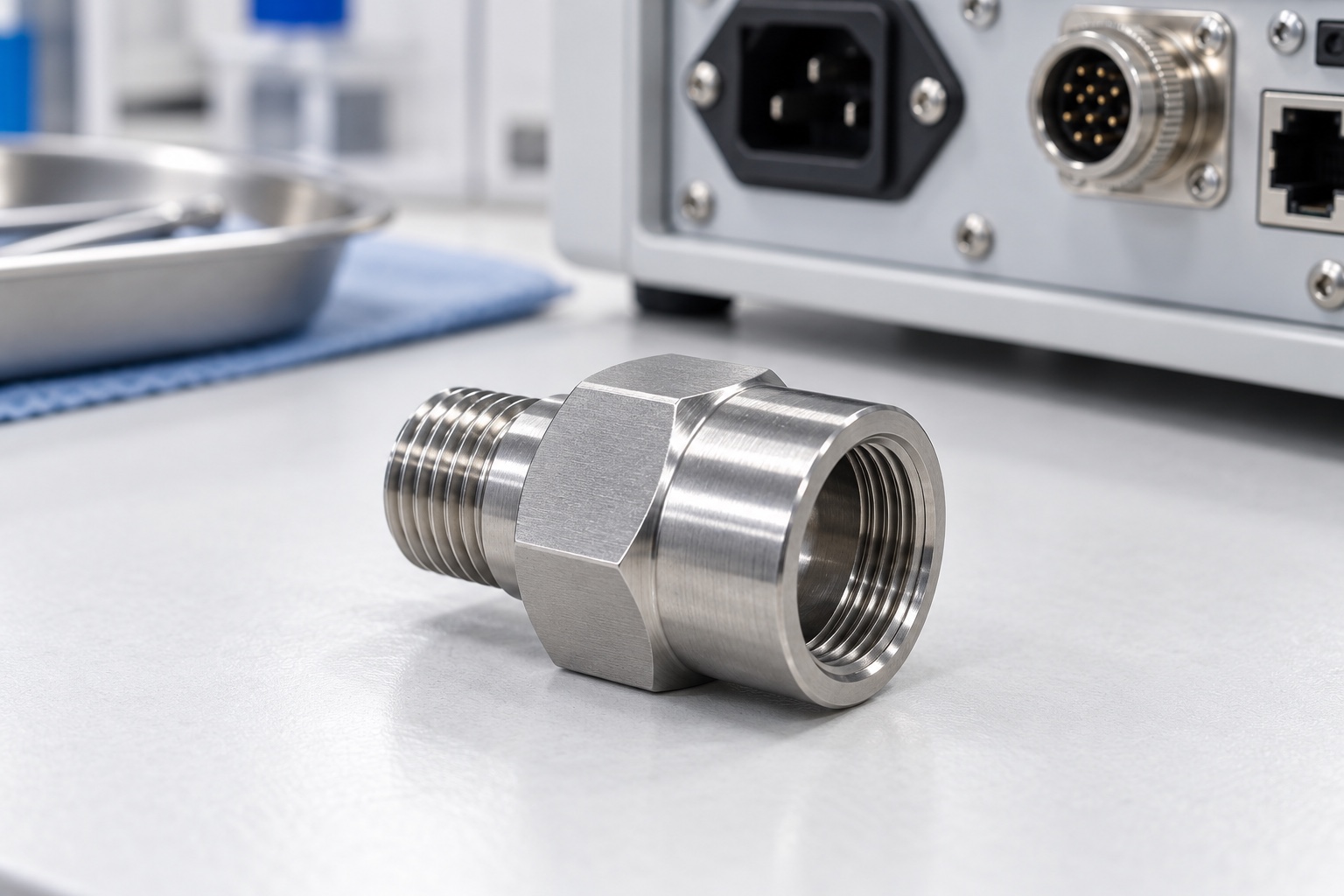

Adaptador de prensaestopas 316L para equipos médicos: ejemplo representativo de torneado CNC

Ejemplo representativo de un adaptador propuesto

Este ejemplo considera un adaptador de prensaestopas de acero inoxidable 316L propuesto con un extremo roscado externo, un extremo receptor roscado internamente, partes planas para llave y un pasaje pasante para una carcasa de equipo médico. Ilustra un posible flujo de trabajo de fabricación, no una entrega real al cliente o una entrada de cable completa calificada. Las imágenes muestran conceptos en lugar de dimensiones o pruebas logradas. Las designaciones finales de las roscas, la condición del material y la disposición del sellado requerirían documentos de proyecto aprobados. No se afirma ninguna grado de protección contra la entrada de agentes externos, resistencia a la tracción, rendimiento eléctrico, certificación, tolerancia alcanzada o rendimiento de dispositivo médico validado para este componente propuesto.

Interfaces de acoplamiento aprobadas

La orden propuesta comenzaría con los documentos de los componentes controlados y la información aprobada sobre el prensaestopas, el panel, el sello y la retención. Ambas identidades de roscas serían explícitas, incluidos los requisitos aplicables y el acoplamiento previsto. El proveedor no inferirá compatibilidad a partir de un diámetro coincidente o una muestra no identificada. Las preguntas sobre el grosor del panel, el salida de rosca, el acceso interno o la ubicación del sellado se devolverán para una aclaración por escrito. El alcance adquirido distinguiría la fabricación dimensional, una prueba de ensamblaje opcional y cualquier evaluación de protección de la carcasa, eléctrica o a nivel de equipo por separado asignada al programa de diseño responsable para la configuración completa del gabinete.

Material inoxidable e identidad del lote

El material en bruto se especificaría como material 316L aprobado con la condición y documentación requeridas. La información del material y del lote permanecería vinculada a las piezas en bruto cortadas y a los adaptadores terminados. Una barra de acero inoxidable visualmente similar no se aceptaría automáticamente como equivalente. El proveedor revisaría la forma del material en bruto y la sobrematerial de mecanizado con la ruta planificada. Una sustitución de grado de material propuesta necesitaría autorización antes de la producción. La designación del material seguiría siendo un aporte al diseño en lugar de una garantía no respaldada de compatibilidad de limpieza, resistencia universal a la corrosión o certificación médica del conjunto completo de entrada de cables.

Referencias de torneado

El torneado inicial establecería el paso y las referencias cilíndricas necesarias para los extremos roscados y los contactos de sellado. La sujeción preservaría las relaciones requeridas sin dañar las áreas terminadas. El proveedor controlaría las virutas e inspeccionaría el acceso a las funciones internas antes de comprometerse con la ruta. Los controles intermedios podrían confirmar la secuencia pero no sustituirían la aceptación final. Si se requiriera una configuración adicional, se documentaría la transferencia de referencia. El objetivo sería una geometría terminada repetible según el dibujo aprobado en lugar de una muestra que pareciera correcta cuando se adjunta a un accesorio de taller convenientemente disponible.

Conexión roscada exterior

El extremo externo seguiría la designación de rosca aprobada, la longitud de acoplamiento, la condición de entrada y cualquier relieve especificado. La elección de herramientas y procesos dependería de la geometría real y los requisitos de inspección. El proveedor no modificaría informalmente el tipo de rosca ni su entrada porque otra pieza pareciera más fácil de instalar. Cualquier alteración autorizada entraría en el plano de dibujo controlado y aceptación. La protección de la rosca durante operaciones posteriores se consideraría de antemano, y un acoplamiento parcial exitoso con una muestra no reemplazaría la inspección de producción especificada de la interfaz roscada completa.

Rosca interior y paso de cables

La rosca interior y el paso pasante se producirán teniendo en cuenta el acceso, los escalones internos y la ruta de instalación aprobada del cable. Las salidas de rosca y las transiciones ocultas se revisarían antes de la fabricación. La eliminación de rebabas preservaría la geometría especificada en lugar de ampliar el paso sin autorización. El proveedor resolvería las discrepancias entre modelos y dibujos antes de elegir un detalle de producción. Una muestra de conector o cable aprobado podría respaldar una prueba definida, pero su capacidad para pasar a través de un adaptador no establecería todos los requisitos de rosca, sellado o espacio libre para repetir la producción.

Caras de llave y contactos de sellado

El mecanizado secundario produciría las caras para llave aprobadas sin perder la relación con las interfaces torneadas. La ruta protegería las roscas terminadas y las caras de sellado contra daños a los sujetapiezas. Los anchos de contacto, la geometría de la cara y cualquier requisito de textura de superficie por separado seguirían el dibujo controlado. Un proveedor no elegiría una disposición de junta por su apariencia. La revisión consideraría el acceso a las herramientas de instalación cerca del panel y el gabinete reales. Cualquier cambio de geometría necesario se autorizaría y se reflejaría en los documentos de inspección en lugar de dejarlo en un prototipo ajustado manualmente o en una instrucción informal en el taller.

Proceso final especificado

Si fuera necesaria una pasivación u otro tratamiento, se acordaría previamente la documentación y comprobaciones del estado final. El acabado de los bordes examinaría ambos extremos de los pasajes, las entradas de las roscas y las transiciones internas. El pulido incontrolado no ocultará un defecto en la cara de sellado o un problema en la rosca. Las marcas permanecerían fuera de los contactos funcionales a menos que se aprueben. La limpieza seguiría el alcance adquirido. El ejemplo no infiere compatibilidad química, comportamiento a la corrosión o limpieza cuantificada a partir de una apariencia brillante. Un tratamiento modificado se revisaría con respecto al material aceptado y la configuración de la interfaz antes de incorporarlo a los registros de producción y pedidos repetidos.

Informe de primera pieza vinculado al plano

El informe identificaría la revisión del dibujo, el lote de material y los requisitos numerados, incluidas las roscas especificadas, la geometría del paso y las relaciones relevantes de sellado y montaje. Documentaría los métodos, la identidad de los calibres y el significado de aceptación acordado de cualquier ensayo de acoplamiento. No se proporcionan resultados numéricos porque este ejemplo representativo no tiene muestra fabricada ni registro de inspección. La evidencia material y dimensional respaldaría la aceptación dentro del alcance del componente comprado únicamente. No establecería protección frente a la entrada de agentes externos, resistencia a la tracción, rendimiento electromagnético o seguridad eléctrica sin una evaluación aprobada por separado de la instalación completa del prensaestopas, el adaptador, el sello y el gabinete.

Prueba de instalación limitada

Un procedimiento opcional podría verificar el acoplamiento, el acceso a las herramientas de ensamblaje y las distancias acordadas para los cables con los componentes aprobados identificados. Registraría la revisión del adaptador, prensaestopas, elementos de sellado, espesor del panel y disposición de retención. Las condiciones de instalación serían proporcionadas por el equipo de diseño responsable en lugar de inventadas por el proveedor de torneado. Un ajuste de banco apretado a mano no se describiría como un validación de protección de la carcasa o validación eléctrica. Si apareciera un contacto inesperado, el equipo lo documentaría antes de cambiar el adaptador o el sello. Los resultados de una configuración no calificarían automáticamente un prensaestopas, panel o método de instalación diferente.

Protección de roscas durante el transporte

El embalaje separaría los adaptadores y protegería las roscas, las caras de sellado y las entradas del paso frente a impactos y roces. Las tapas o soportes protectores, cuando estén aprobados, no introducirían residuos no controlados en el pasaje. Los elementos de sellado y las muestras de acoplamiento suministrados por separado mantendrían una identidad y un estado claros. Las bolsas de transporte ordinarias no implicarían un suministro esterilizado ni un resultado de limpieza cuantificado. La revisión, el lote de material y el paquete de evidencia permanecerían asociados con el envío para que el personal de recepción pudiera preservar la configuración aceptada y distinguir un adaptador de apariencia similar pero con una rosca diferente antes de instalarlo en el gabinete del equipo médico.

Configuración para fabricación repetida

El paquete de pedido repetido conservaría la revisión del dibujo, las designaciones de las roscas, la condición del material, los documentos del prensaestopas y del panel, la disposición del sellado, el proceso final y el plan de inspección. Los cambios de prototipo autorizados se incorporarían explícitamente. El propietario del equipo revisaría los sellos, la retención, el espesor de la pared o los procedimientos de instalación modificados antes de reutilizar las conclusiones anteriores. Este ejemplo representativo ofrece una forma estructurada de comprar un adaptador de entrada de cable mecanizado: defina cada interfaz, proteja las superficies funcionales y proporcione evidencia rastreable. Mantiene la protección del gabinete, el alivio de tensión, el comportamiento eléctrico y la calificación completa del dispositivo separados de las reclamaciones que un componente torneado de acero inoxidable y un informe dimensional no pueden establecer por sí solos.

Referencia técnica del fabricante: www.lapp.com.
