Placa de montaje de colimador 7075 para imagen médica: caso de mecanizado CNC de precisión
Aplicación representativa

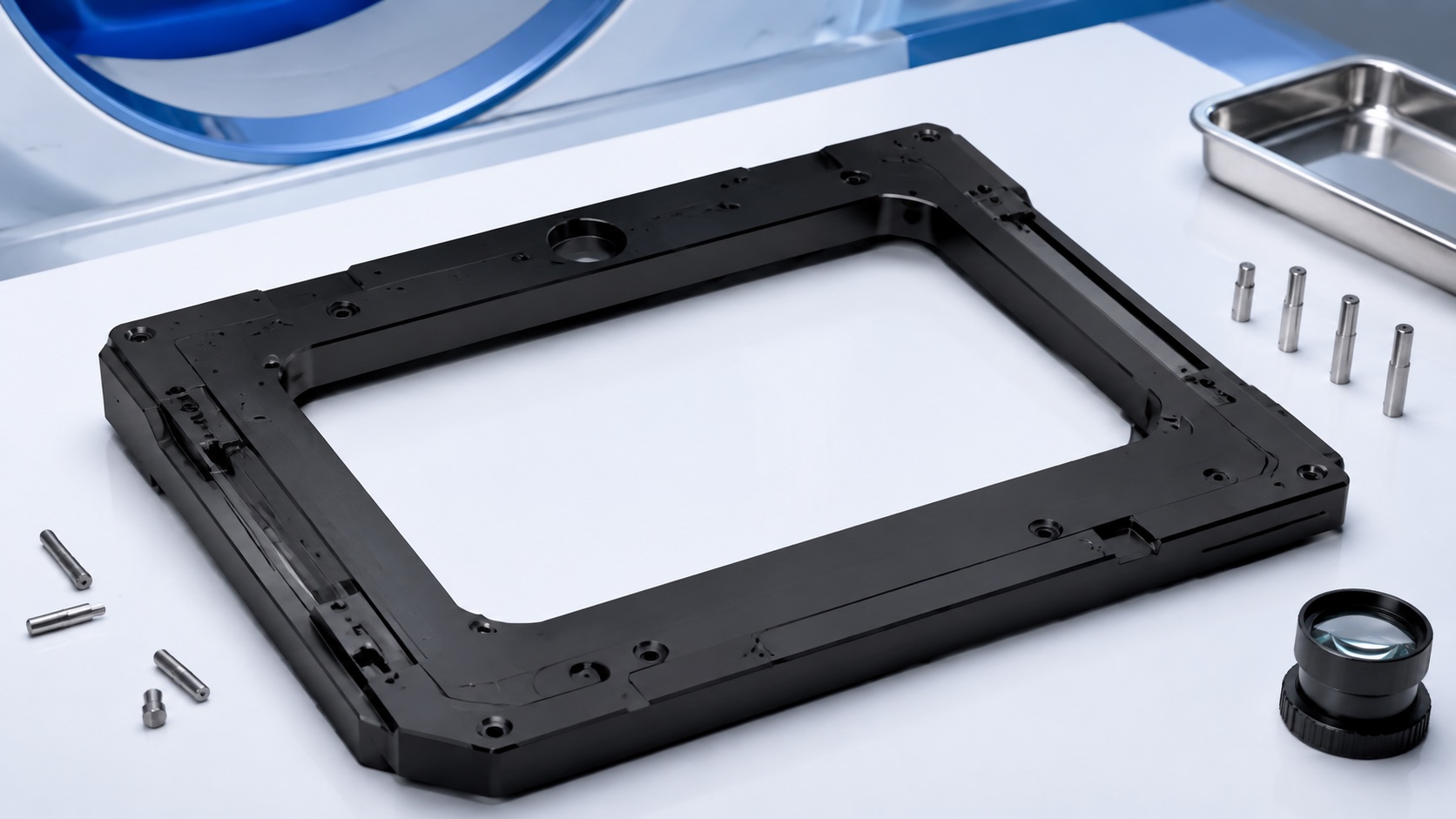

Este caso describe una placa de aluminio 7075 para soportar hardware de colimador o detector en una unidad de imagen médica. Incluye referencias, pasadores, roscas, alivios de cable, cavidades y superficies recubiertas. Es un caso de fabricación, no un sistema certificado.
Revisión del paquete
El paquete incluye plano, modelo 3D, revisión, material, acabado, mapa de máscaras y características críticas. Se revisan tamaño, zona de planitud, densidad de agujeros, profundidad de cavidades, insertos, acceso de desbarbado y estado dimensional.
Bruto y desbaste
Se selecciona 7075 certificado con sobremedida para limpieza por ambas caras. El lote se conserva. El desbaste equilibrado reduce deformación y deja material en superficies amplias y cavidades para acabado posterior.
Secuencia CNC

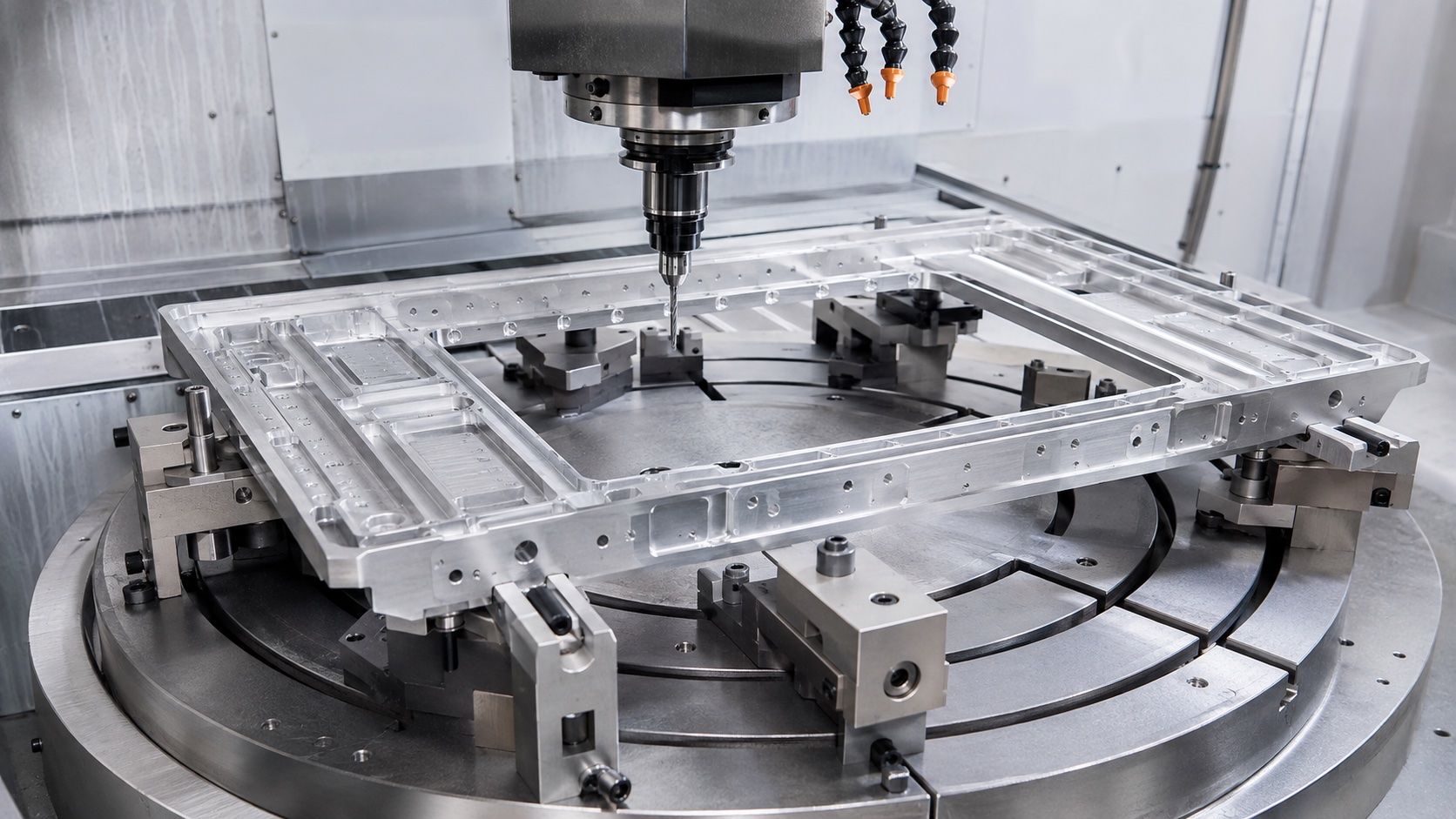

Primero se establecen cara base y referencias laterales. Después se terminan pasadores, avellanados, ranuras, roscas y fondos de bolsillo. Las funciones de pasador reciben atención de vida de herramienta y medición.
Anodizado y máscaras
Si se requiere anodizado negro, las máscaras protegen pasadores, contactos o interfaces ajustadas. Se revisa espesor frente a ajustes e insertos. Tras el acabado se comprueban planitud, agujeros, defectos visibles y caras de referencia.
Inspección

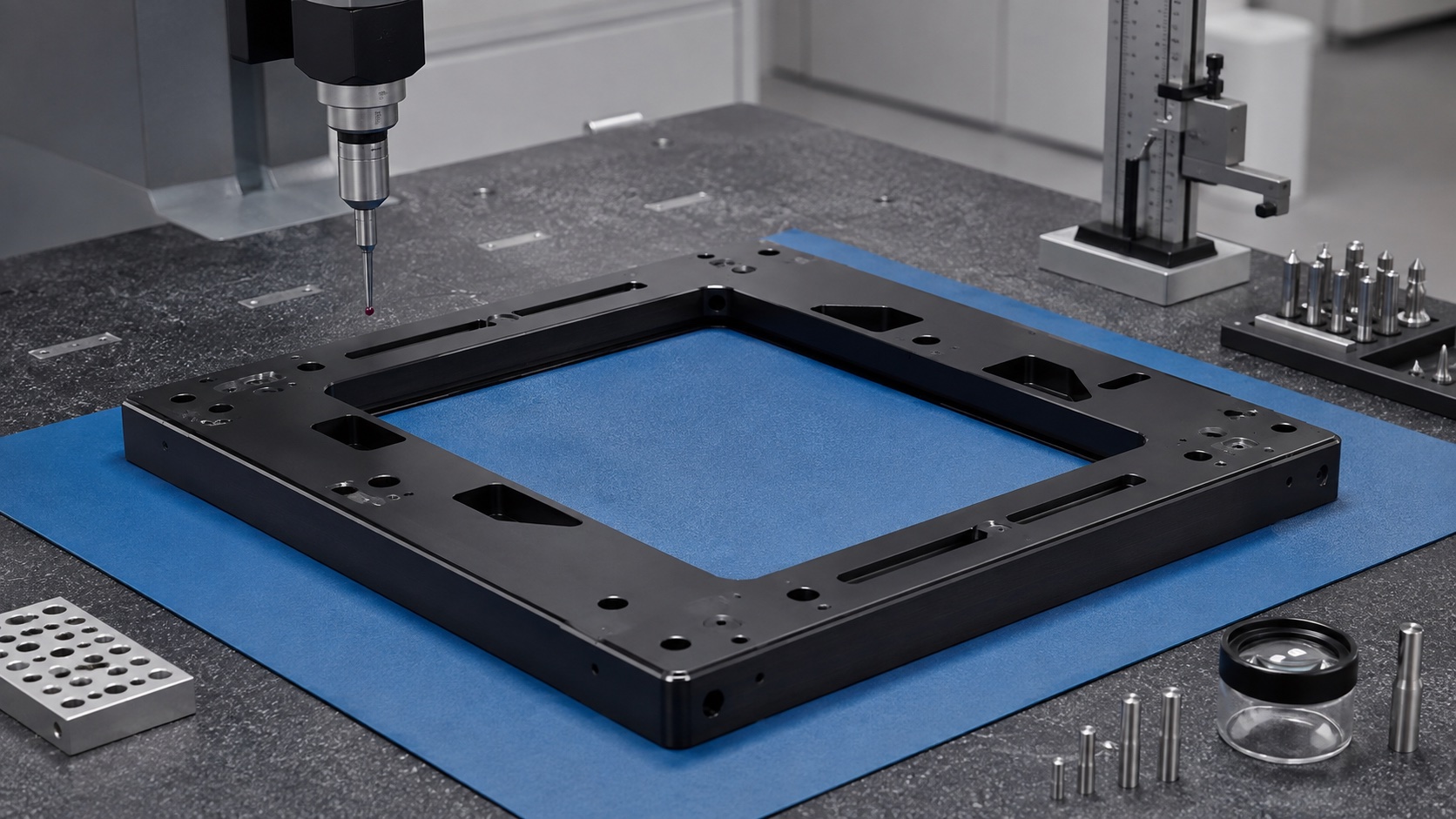

El primer artículo incluye certificado, informe dimensional, planitud, posición de pasadores, roscas, acabado, máscaras y fotos. La CMM usa el mismo sistema de datums del montaje. Puede añadirse prueba con calibre del cliente.
Limpieza y embalaje

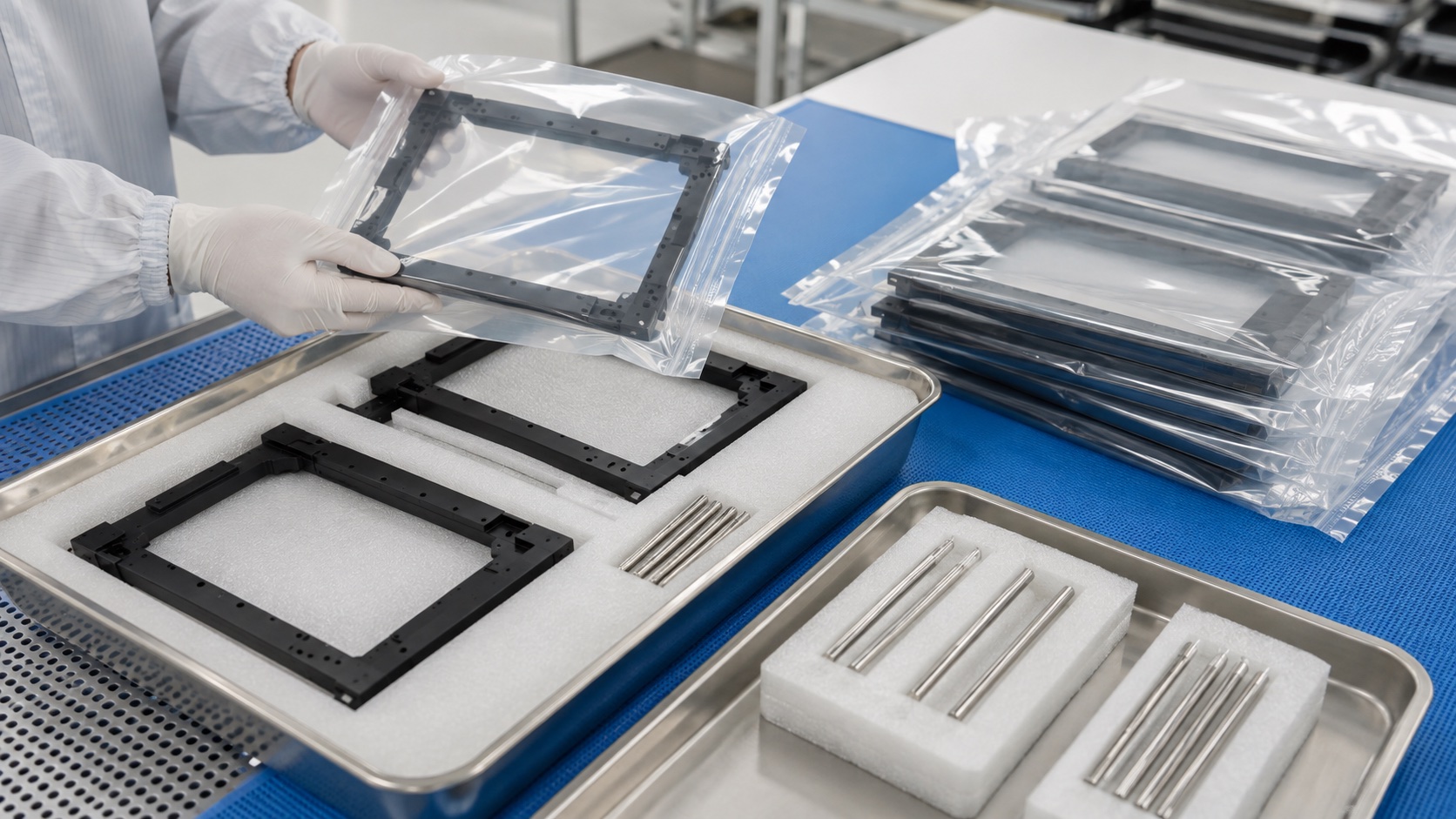

Se eliminan virutas, fluido, abrasivo y polvo de anodizado. Caras de precisión y superficies recubiertas se protegen con separadores. Las etiquetas indican pieza, revisión, lote material, lote acabado e inspección.
Control repetitivo
Para lotes se controlan programa, útil, vida de herramienta, desbarbado, anodizado, inspección, limpieza y embalaje. Tendencias de planitud, pasadores y ranuras detectan deriva.
Entrega al cliente
La entrega define primer artículo aprobado, cantidad, certificados, formato de inspección, criterio cosmético y prueba de montaje o alineación del cliente. Un paquete de revisión completo evita patrones obsoletos.
FAQ
¿Es un equipo médico certificado?
No. Es un componente mecanizado representativo; certificación e imagen final pertenecen al fabricante.
¿Por qué aluminio 7075?
Por resistencia y mecanizado en una placa ligera, siempre que coincida con diseño y acabado requeridos.
¿Qué dimensiones mandan?
Planitud, pasadores, patrón de montaje, profundidad de cavidades, roscas y contactos enmascarados.
¿El anodizado afecta la placa?
Sí. Puede alterar agujeros y roscas; se planifican máscaras, tolerancias e inspección posterior.
¿Cómo se protege una placa grande?
Con separadores, bandejas o láminas para evitar daño en datums, acabado y agujeros precisos.
¿Qué documentos se entregan?
Certificados, primer artículo, planitud, datos dimensionales, registros de acabado y fotos acordadas.
