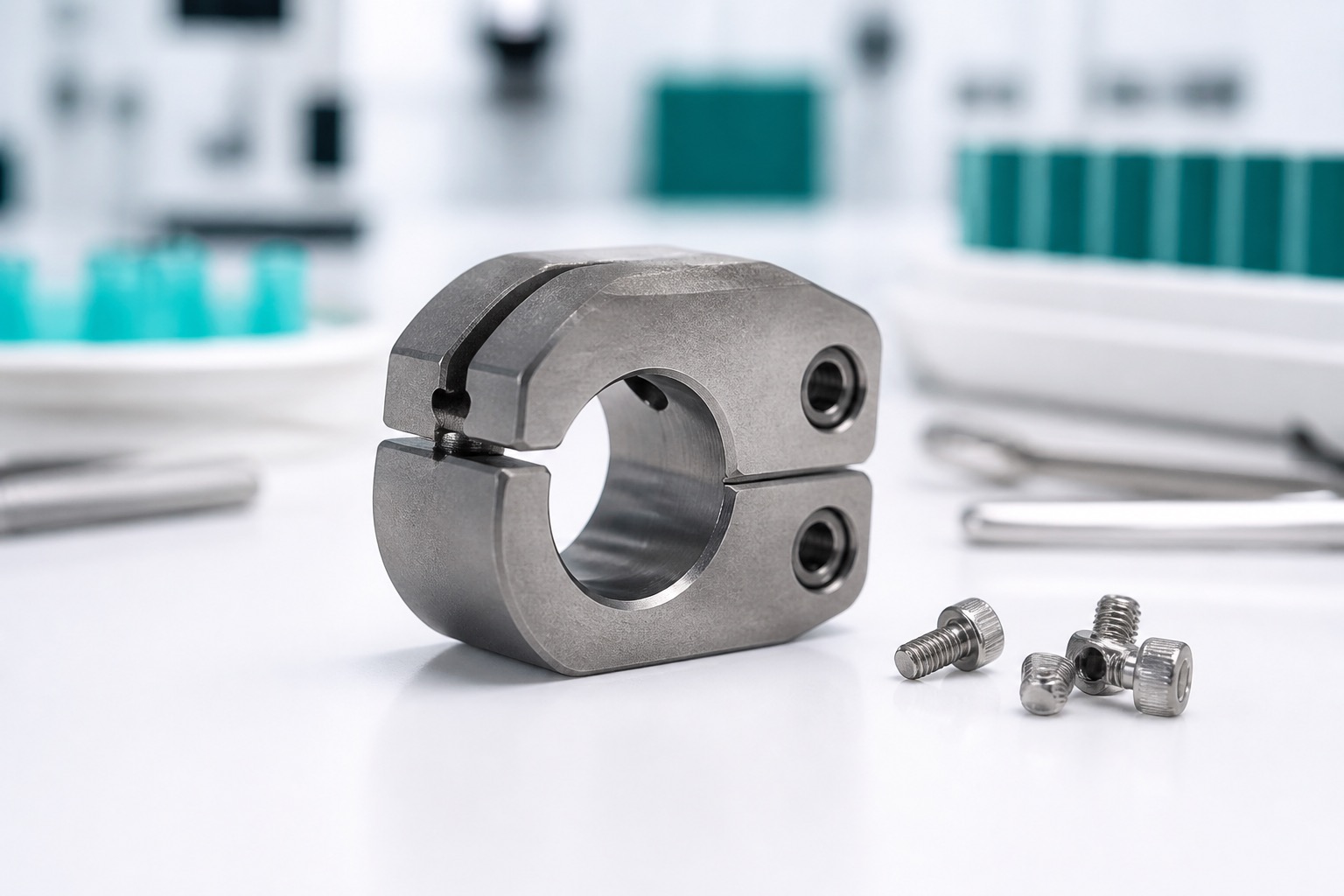

Abrazadera de bloqueo Ti-6Al-4V para sonda de ultrasonido: caso de mecanizado CNC de precisión
Aplicación representativa
Este caso describe una abrazadera de bloqueo Ti-6Al-4V para un fixture de posicionamiento o servicio de sonda de ultrasonido. La pieza sujeta la sonda sin bloquear la lente, el cable ni las referencias. Es un ejemplo de hardware de fixture, no un componente médico certificado.
Revisión del paquete
El paquete controlado incluye plano, modelo 3D, revisión, grado de titanio, acabado, desbarbado, roscas y cotas críticas. Se revisan ancho de contacto, rigidez, pivote, tornillos, acceso de herramienta y límites de arista. Cualquier pad o recubrimiento se define antes del primer artículo.
Control de material
Ti-6Al-4V aporta resistencia y baja densidad, pero exige trayectorias, refrigeración y vida de herramienta adecuadas. Certificados y lote térmico se conservan con la orden. El bruto deja material para terminar cara de contacto, pivote y zonas de montaje.

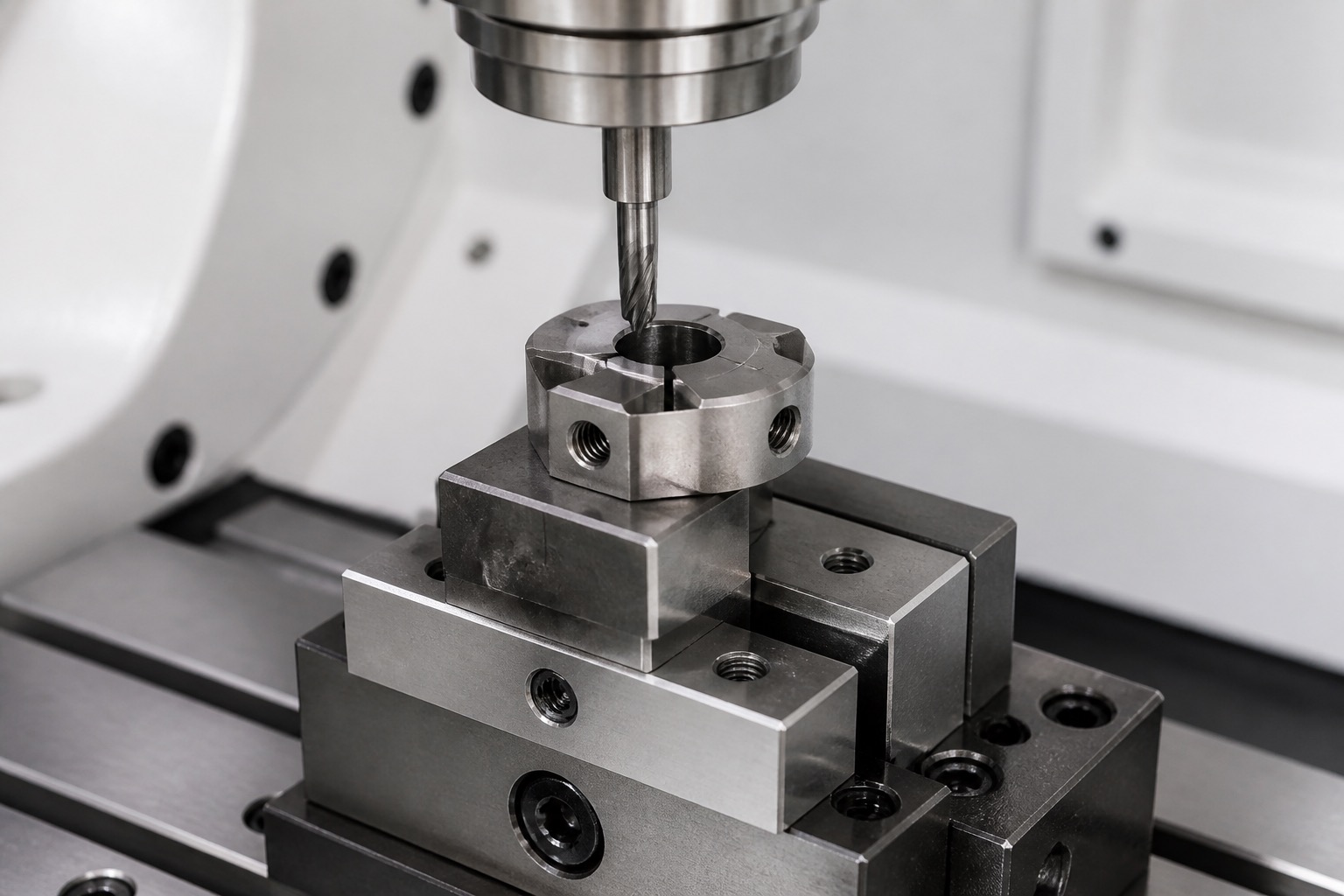

Secuencia CNC
El primer amarre establece datum de montaje y perfil exterior. Operaciones posteriores terminan cara de contacto, pivote, avellanados, ranuras y alivios. El desgaste de herramienta se vigila porque el titanio genera calor y puede aumentar rebabas.
Contacto y aristas
La zona de contacto debe sujetar de forma repetible sin aristas agresivas. Radios, roturas de arista y acabado se controlan aparte de superficies no funcionales. Las rebabas se eliminan sin redondear la cara de contacto.

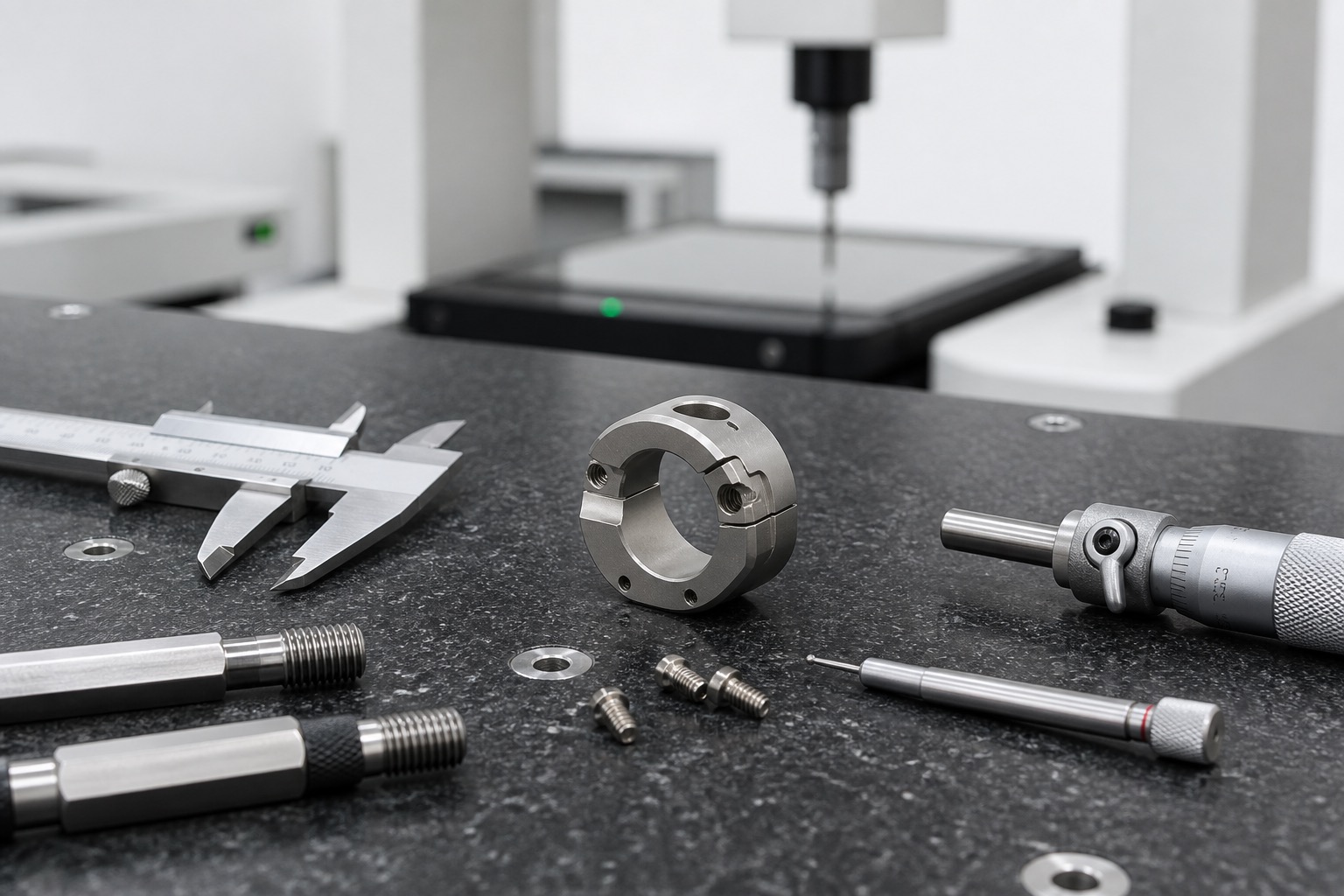

Inspección
El primer artículo puede incluir certificado, informe dimensional, planitud de contacto, posición de pivote, ranura, patrón de tornillos, roscas, superficie y fotos. CMM verifica datums y la óptica ayuda en aristas pequeñas.

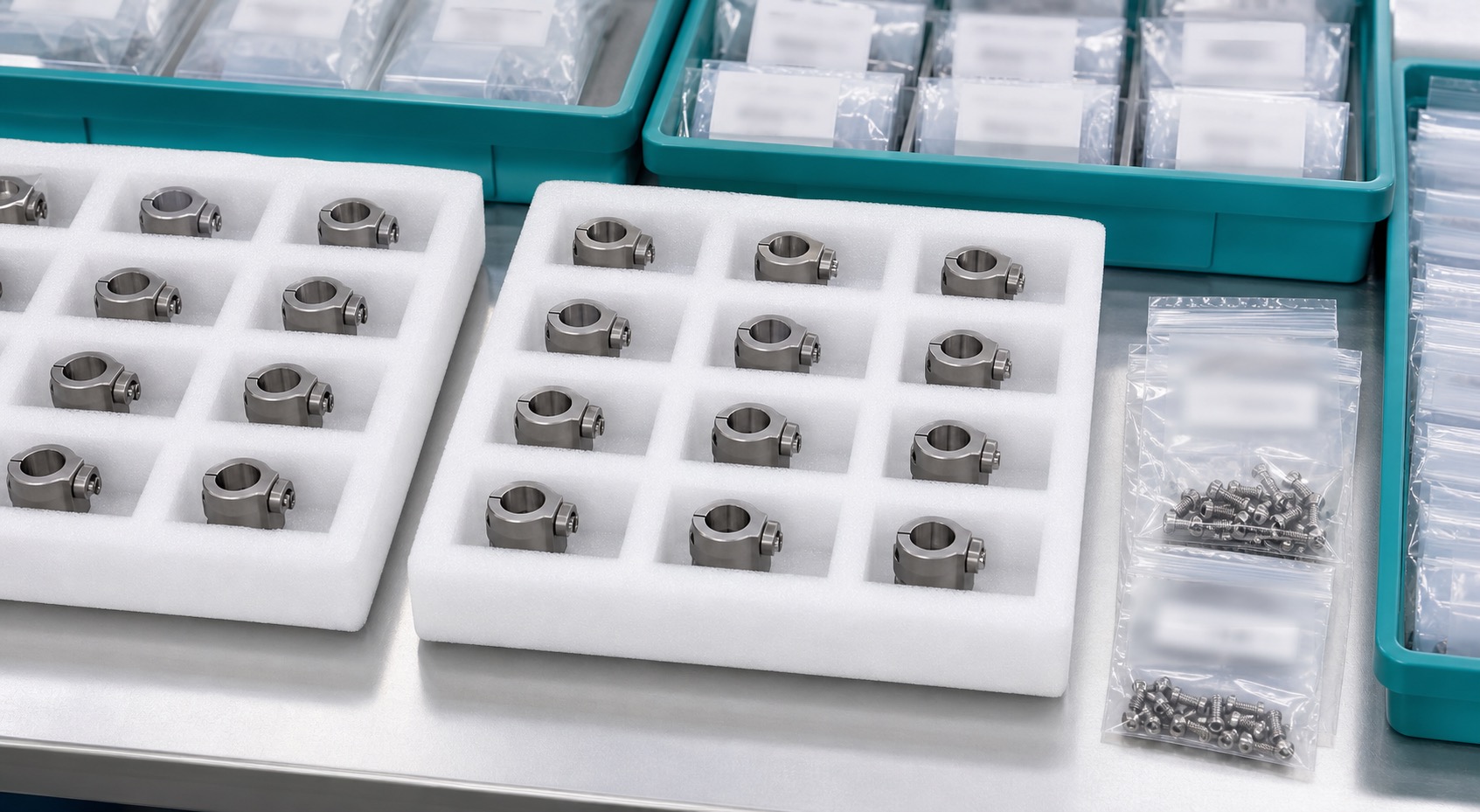

Limpieza y embalaje
Se retiran virutas de titanio, fluido y partículas de roscas, ranuras y alojamientos. Las áreas acabadas se protegen frente a golpes y roce. Las piezas se separan y etiquetan por número, revisión, lote e inspección.
Control repetitivo
Para serie se controlan programa, útil, vida de herramienta, desbarbado, inspección, limpieza y embalaje. Tendencias de planitud, pivote y ranura alertan de deriva. Cambios de pad, sonda o torque requieren revisión.
Entrega al cliente
La entrega incluye primer artículo aprobado, cantidad, certificados, formato de inspección, criterio cosmético y prueba de montaje acordada. Criterios claros evitan variación en la manipulación de sondas.
FAQ
¿La abrazadera toca al paciente?
No. Este ejemplo es hardware de fixture para manipular o posicionar sondas.
¿Por qué Ti-6Al-4V?
Por resistencia y baja masa; la selección final depende de carga, limpieza y especificación del cliente.
¿Qué cotas importan más?
Planitud de contacto, pivote, patrón de tornillos, ranura, altura y condición de arista.
¿Cómo se protege la sonda?
Con radios, contacto definido, pads o insertos especificados por el dueño del fixture.
¿Qué registros son útiles?
Certificado de material, informe dimensional, roscas, superficie, fotos y prueba funcional acordada.
¿El proveedor define la fuerza?
Puede asesorar sobre fabricación, pero carga admisible y validación las define el fabricante.
