Mordaza para tubos de muestra en automatización diagnóstica: caso de mecanizado CNC de precisión
Aplicación representativa

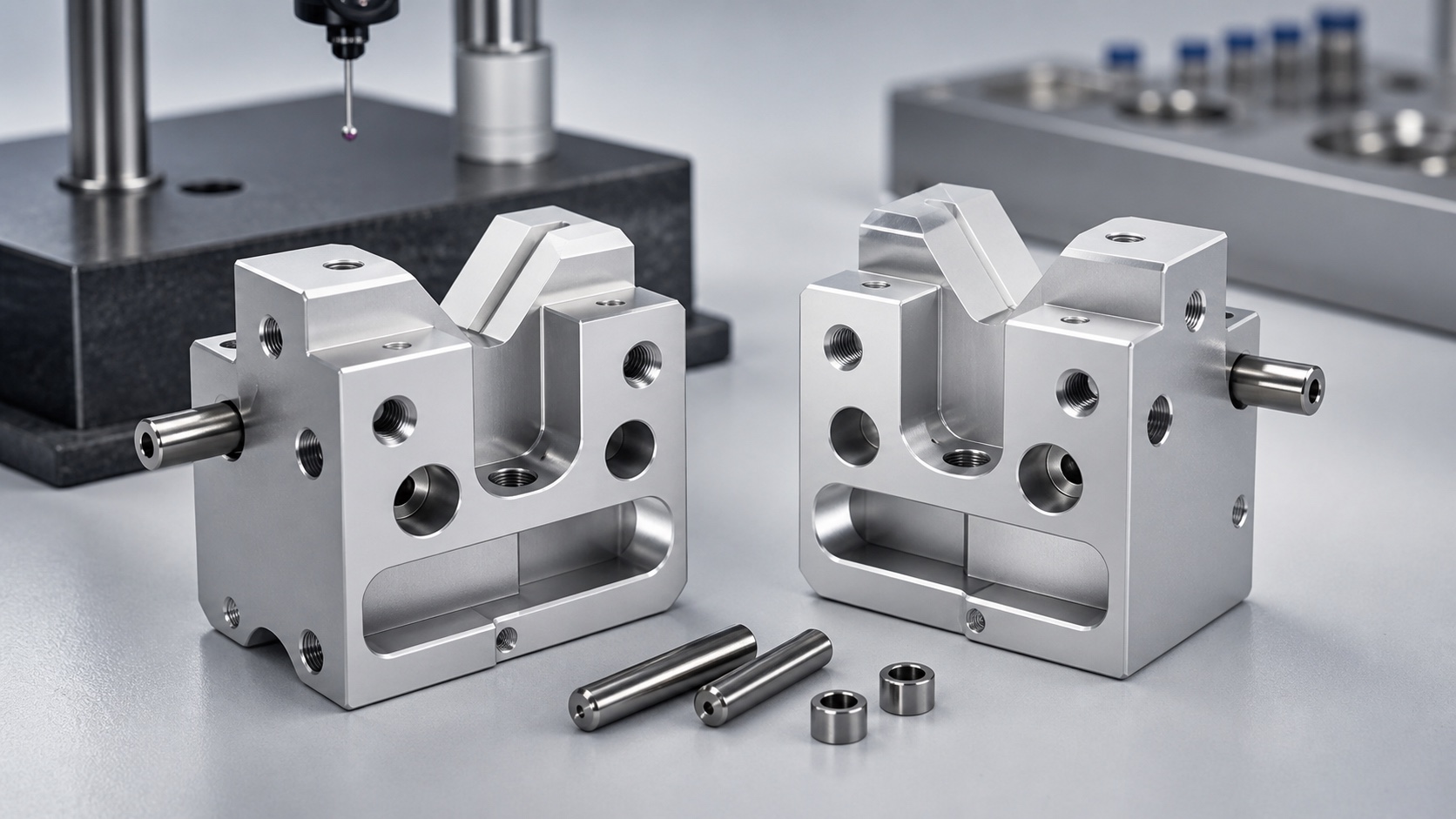

Este caso describe una mordaza CNC usada para sujetar o transferir tubos de muestra en un módulo de automatización diagnóstica. Incluye perfiles de contacto, taladros de pivote, topes y bolsillos ligeros. Es ejemplo de fabricación; el fabricante valida manejo, compatibilidad y sistema.
Revisión del paquete
El paquete incluye plano, modelo, revisión, material, superficie y características críticas. Se revisan radio de contacto, simetría, paso de pivote, bordes, desbarbado e inspección. Datos como rango de tubo o precarga se aclaran antes del primer artículo.
Material y bruto
Aluminio, acero o polímero se eligen según masa, desgaste y limpieza. El material certificado se prepara con sobremedida. Las secciones delgadas se soportan para no alterar el perfil de contacto durante el amarre.
Proceso CNC

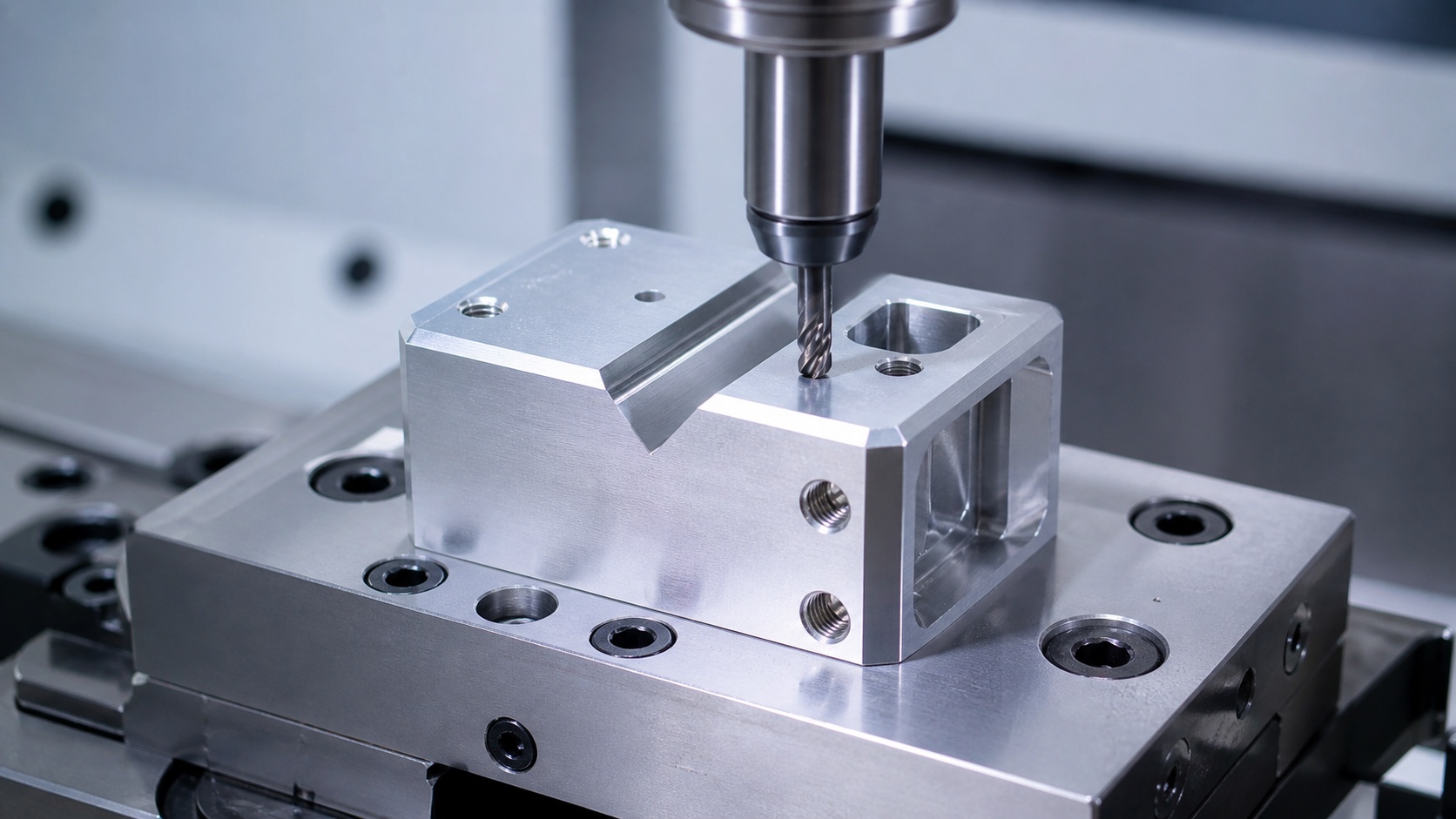

Primero se establecen datums y forma exterior. Superficies de contacto, taladros, topes y montajes se terminan desde referencias controladas. Las herramientas pequeñas se vigilan porque el desgaste cambia radios o genera rebabas.
Control de contacto
El perfil debe evitar rayar tubos plásticos y mantener la geometría de agarre. El volteo amplio puede redondear topes. Desbarbado dirigido e inspección con aumento controlan bordes funcionales, tornillos y manejo.
Paquete de inspección

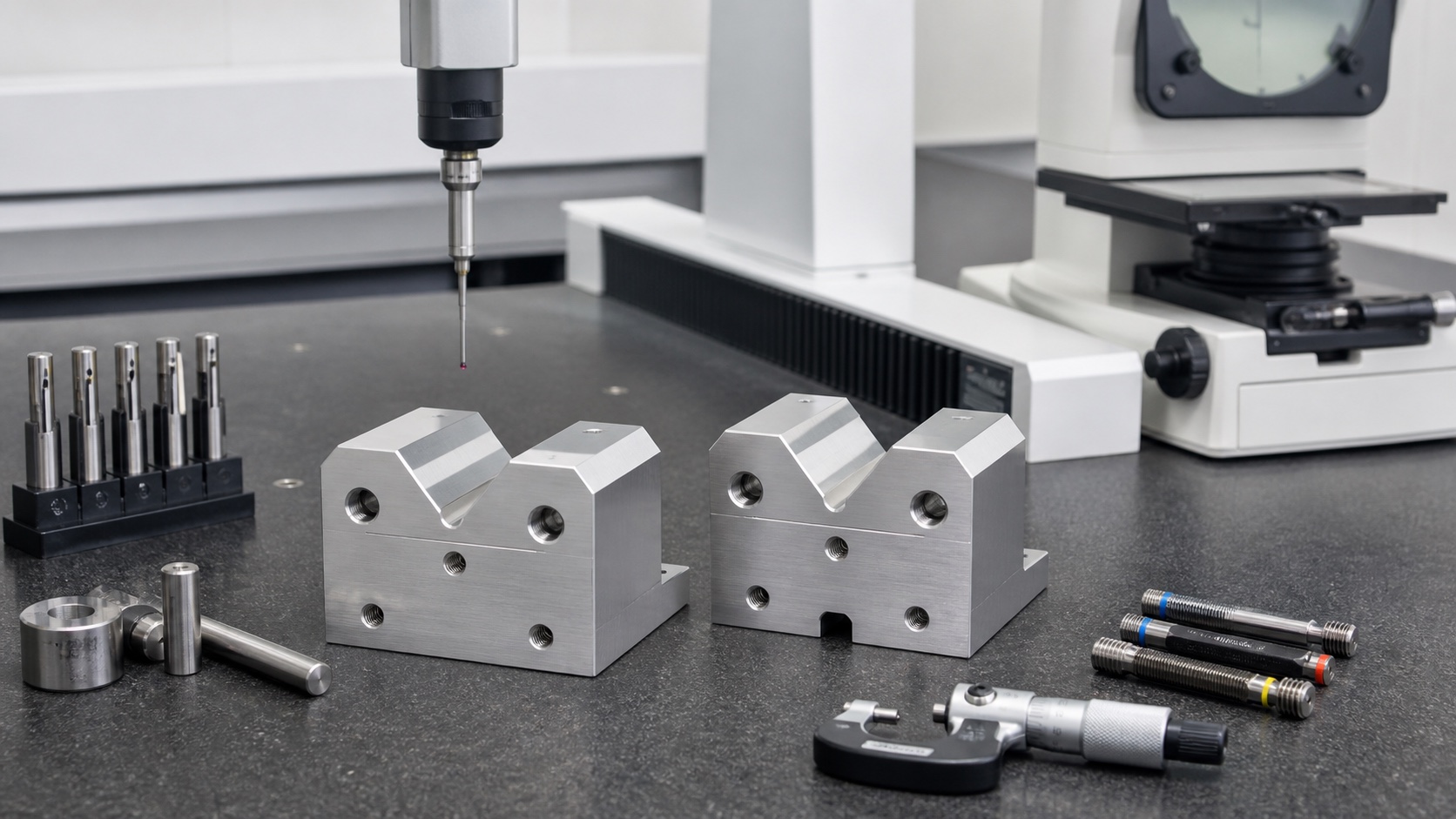

Los registros incluyen radio, simetría, tamaño y posición de pivote, topes, perfil, superficie y fotos de bordes críticos. CMM, óptica, calibres o útil con tubo pueden combinarse.
Limpieza y embalaje

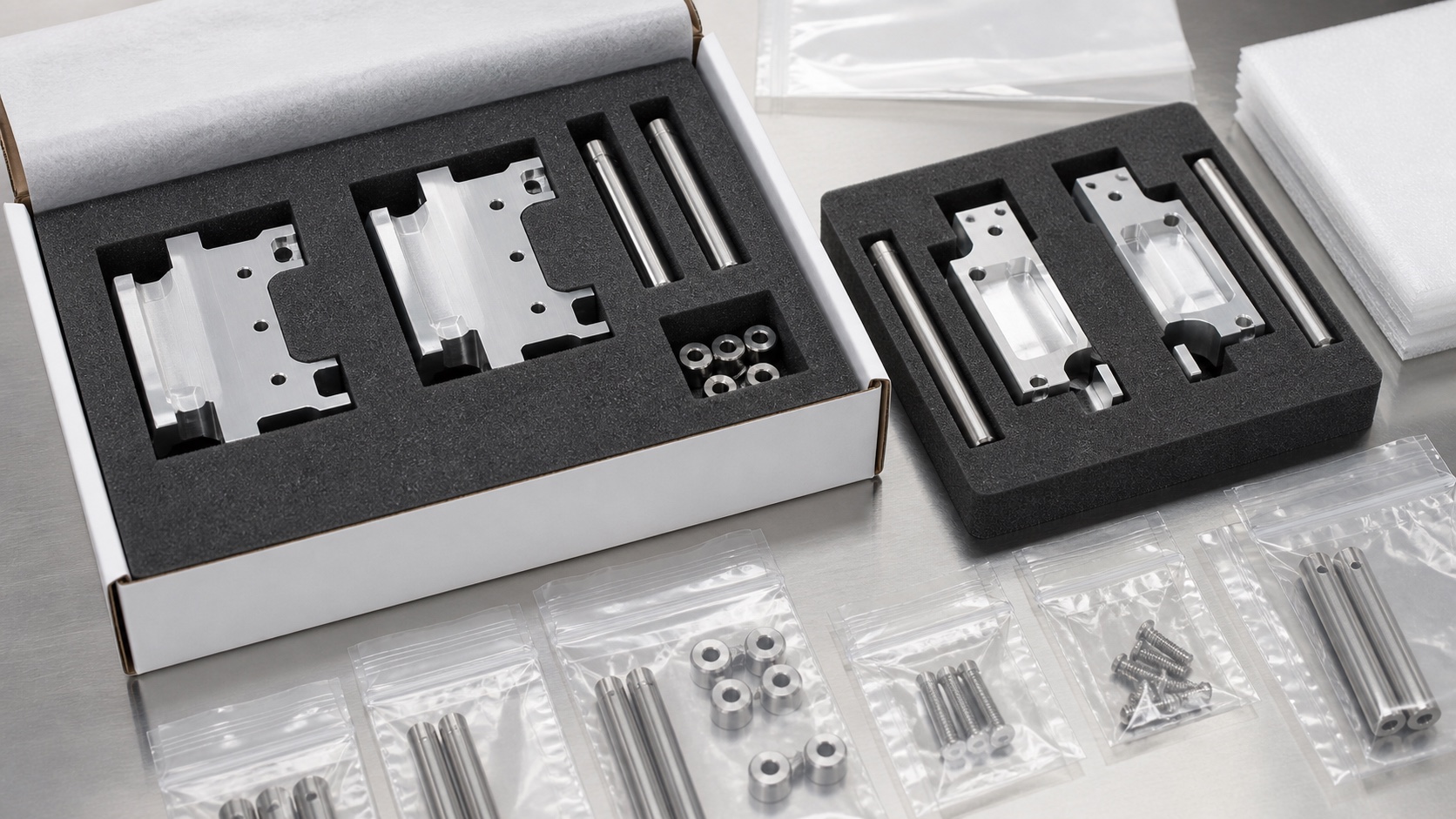

Las mordazas se limpian de refrigerante, virutas, abrasivos y partículas. Se separan para que caras de contacto y pivotes no rocen. Etiquetas indican pieza, revisión, lote e inspección.
Control repetitivo
Se controlan programa, útil, vida de herramienta, desbarbado, inspección, limpieza y embalaje. Tendencias de radio, pivote y simetría detectan deriva antes de afectar el módulo.
Entrega al cliente
La entrega define primer artículo aprobado, cantidad, certificados, formato de inspección y prueba de manejo del cliente. La revisión evita geometría obsoleta en producción.
FAQ
¿Es una pieza de analizador certificada?
Es un caso representativo. Validación del analizador y compatibilidad de tubos pertenecen al fabricante.
¿Qué controla el manejo del tubo?
Radio de contacto, simetría, pivote, topes, bordes y acabado influyen en el comportamiento.
¿Cómo se evitan rayas?
Perfil, rotura de borde, rebabas y superficie se definen e inspeccionan según plano y prueba.
¿Puede probar fuerza de agarre?
Solo con tubos, resorte o actuador, método y aceptación del cliente.
¿Qué documentos se entregan?
Certificados, primer artículo, datos dimensionales, limpieza, trazabilidad y fotos acordadas.
¿Cómo se mantiene repetibilidad?
Control de programa, útil, vida de herramienta, tendencias, limpieza y embalaje documentados.
