Casquillo Ti-6Al-4V para guía quirúrgica dental: caso de torneado
Producto representativo

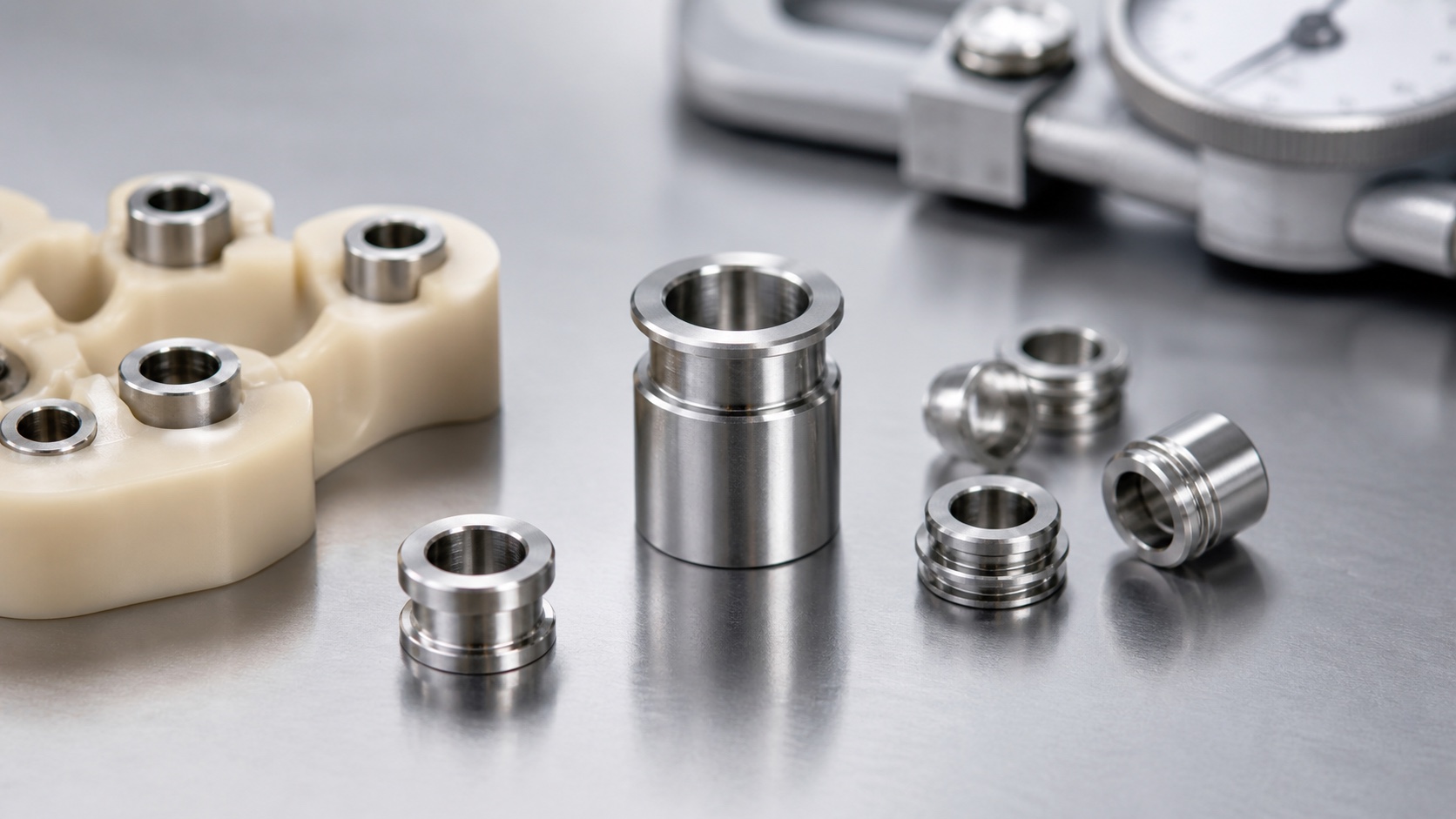

Este caso describe un casquillo Ti-6Al-4V para una guía quirúrgica dental. Es un ejemplo de fabricación, no un dispositivo para un paciente ni una validación clínica. Combina agujero de precisión, diámetro de retención, hombro y reborde. El fabricante del dispositivo define trayectoria, holgura, retención, limpieza y validación. El taller produce la geometría aprobada, realiza controles acordados y conserva material y revisión.
Datos antes de cotizar
La solicitud incluye plano, modelo y sección de montaje. Identifica eje, diámetro exterior, cara del reborde, inserción y elemento antigiro. Confirmar herramienta, material del cuerpo y proceso del alojamiento. Aclarar si se prensa, pega o sustituye y si habrá muestra para probar el primer artículo. Si cambia polímero o proceso de impresión, revisar el ajuste en lugar de reutilizarlo automáticamente.

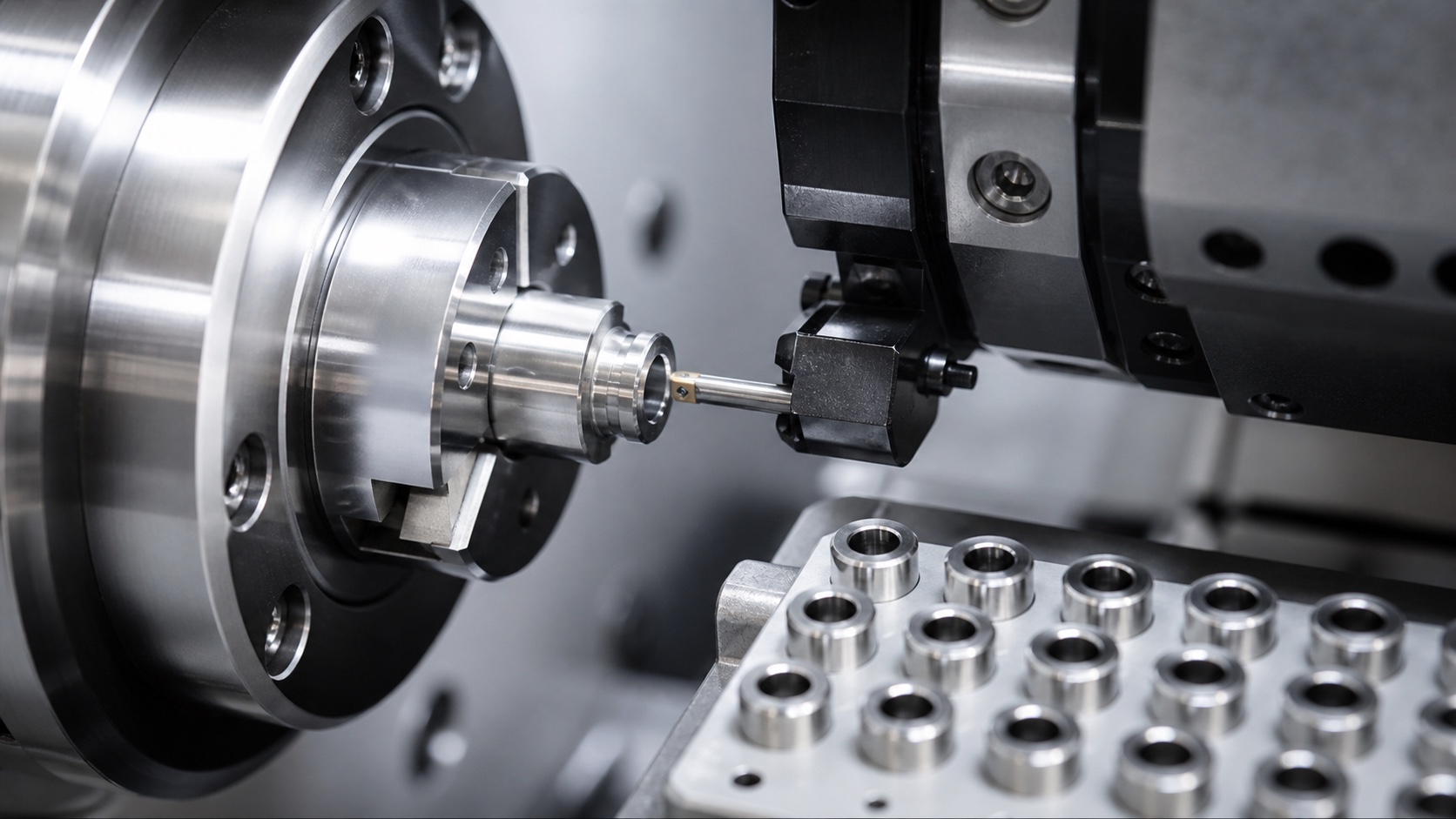

Titanio y plan de torneado
El material representativo es Ti-6Al-4V en grado y estado aprobados. Certificado y lote acompañan la orden cuando se pide. El proceso establece un eje, termina agujero, exterior, hombro y reborde con pocos cambios de referencia. El desbaste deja sobremetal y la presión de plato evita deformar la pared. Refrigerante, viruta y herramienta se controlan para no rayar. Una segunda operación localiza desde una superficie acabada y comprueba excentricidad.
Bordes funcionales
Un chaflán de entrada ayuda a introducir la herramienta. Reborde y hombro deben localizar y no se redondean sin control. La salida del agujero se desbarba sin crear boca de campana. Revisar conicidad, vibración y material transferido. Tratamientos que cambien espesor o fricción se incluyen en la revisión de ajuste. El brillo cosmético no es criterio salvo indicación de plano.

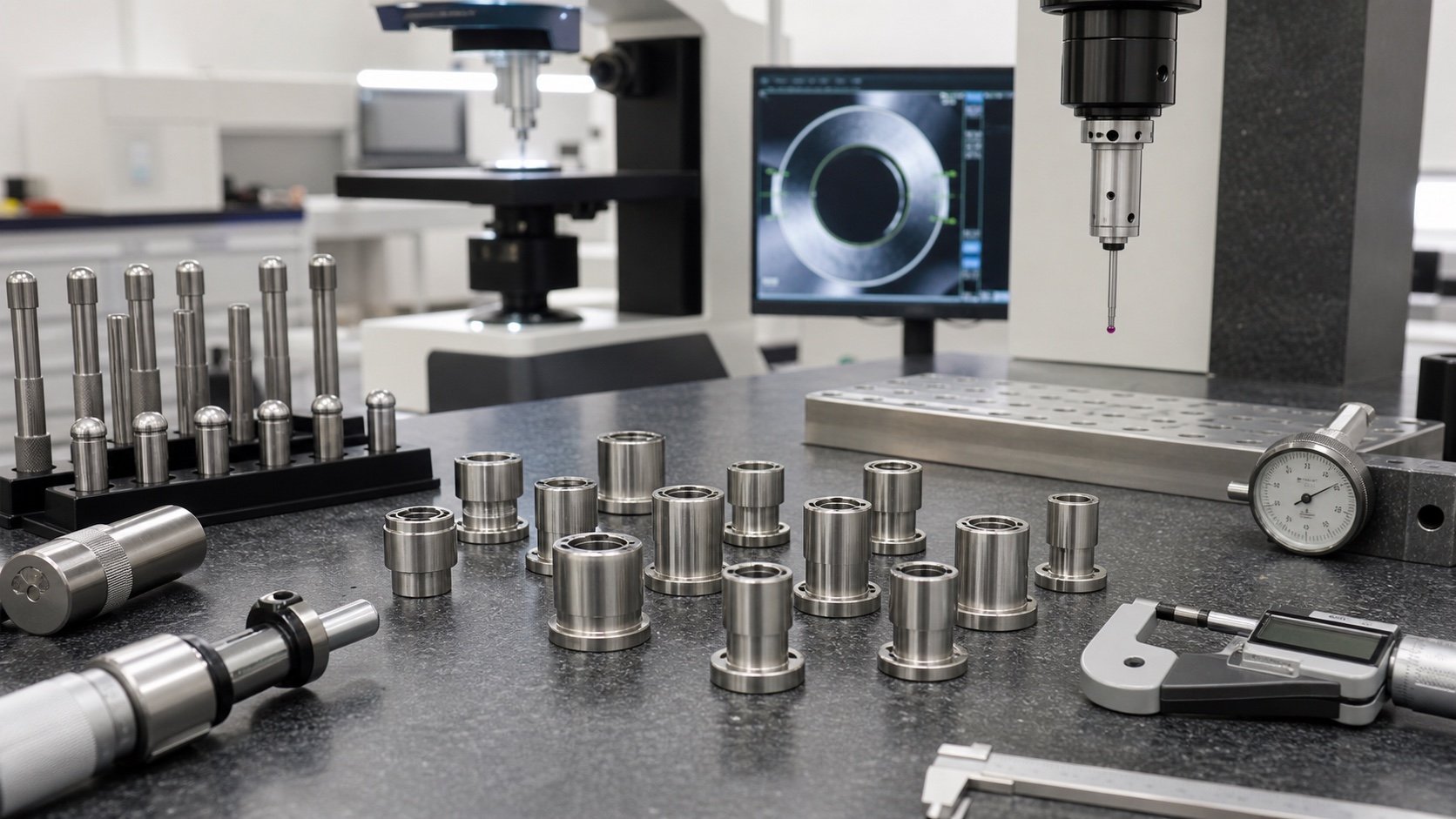

Primer artículo
El informe puede incluir material, agujero, exterior, reborde, longitud, hombro, excentricidad y bordes. Usar método capaz de resolver la tolerancia y registrar calibre. Una herramienta o pasador confirma movimiento; una muestra de guía comprueba retención y asiento con límites definidos por el propietario. Fotografías de ambos extremos apoyan revisión. Después del tratamiento se repiten las cotas afectadas.
Ajuste y control de lote
El ajuste pertenece al casquillo y alojamiento juntos. Probar con material, proceso y condición definidos. Registrar fuerza solo si existe método controlado. Vigilar tendencias de agujero y exterior durante producción. Separar lotes y revisiones, sin mezclar clases de ajuste. Muestreo y prueba funcional forman parte del plan aprobado.

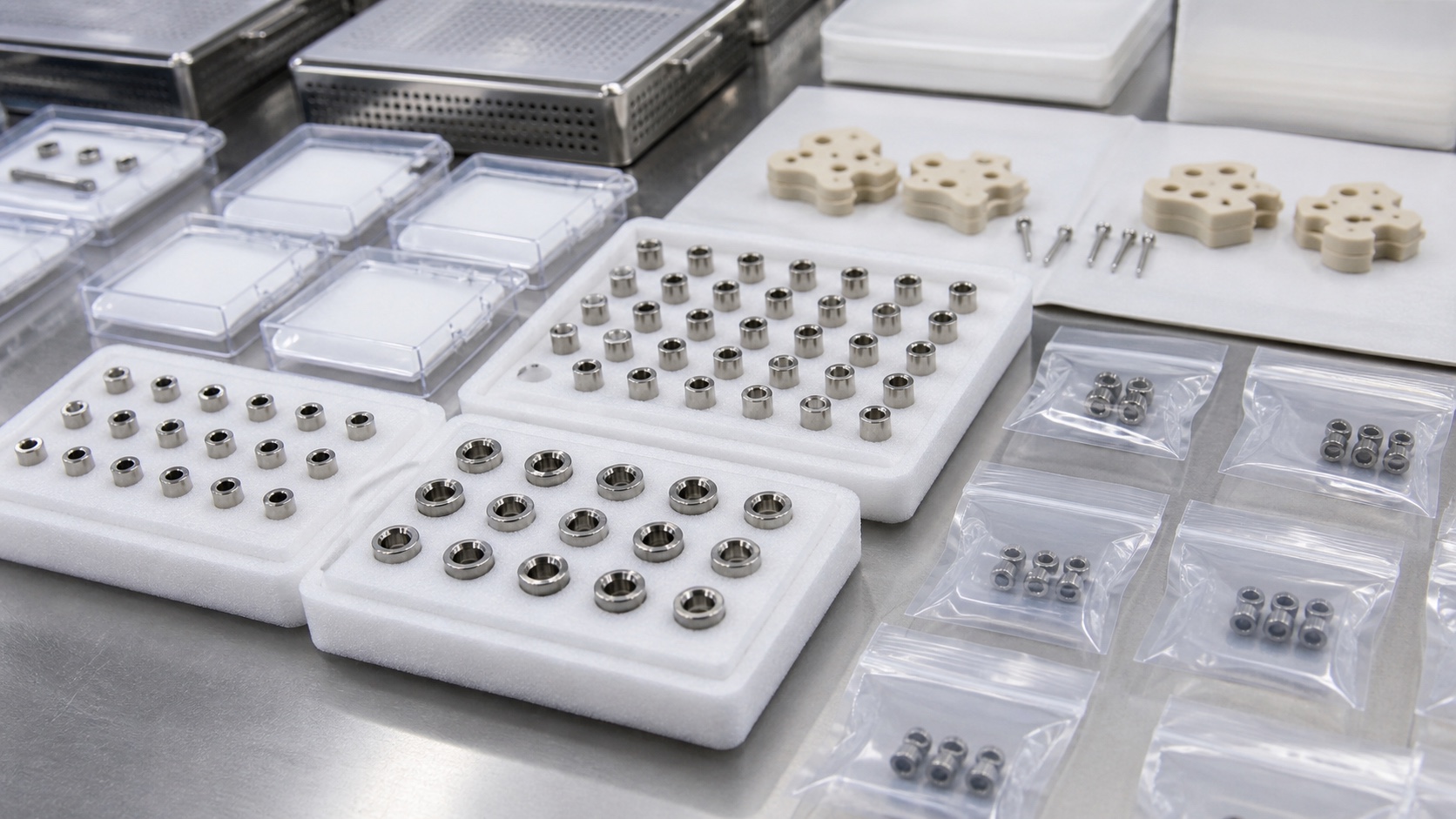

Limpieza y embalaje
Tras desbarbar e inspeccionar, limpiar agujero y reborde y comprobar ausencia de viruta. Separar piezas en bandejas o compartimentos. Etiquetar pieza, revisión, lote y cantidad. Las imágenes no implican barrera estéril. Pueden entregarse certificado, informe, tratamiento y desviaciones aprobadas para relacionar cada paquete con la guía correcta.
Producción repetida
Con el primer artículo aprobado, conservar programa, hoja de puesta a punto, límites de desgaste y plan de calibres. Verificar en cada pedido que no hayan cambiado material de guía, alojamiento, instrumento ni ajuste. Separar cantidades de prototipo y serie. Si cambia tratamiento o exposición, el propietario revisa ajuste y material antes de liberar.
FAQ
¿Es un implante personalizado?
No. Es un caso de fabricación de casquillo; el fabricante define uso y valida el sistema.
¿Por qué Ti-6Al-4V?
Puede aportar resistencia y corrosión, pero el propietario aprueba grado y aplicación.
¿Qué cotas son críticas?
Agujero, diámetro de ajuste, relación de ejes, reborde, hombro y bordes.
¿Un pasador sustituye toda la inspección?
No. Confirma un límite funcional, pero pueden exigirse mediciones cuantitativas.
¿Cómo se verifica el ajuste?
Con material y proceso de guía definidos y método aprobado de inserción o retención.
¿Qué documentos se entregan?
Certificados, trazabilidad, informes, tratamientos y desviaciones según la orden.
