Abrazadera partida Ti-6Al-4V para guía de broca ortopédica: caso CNC
Aplicación representativa

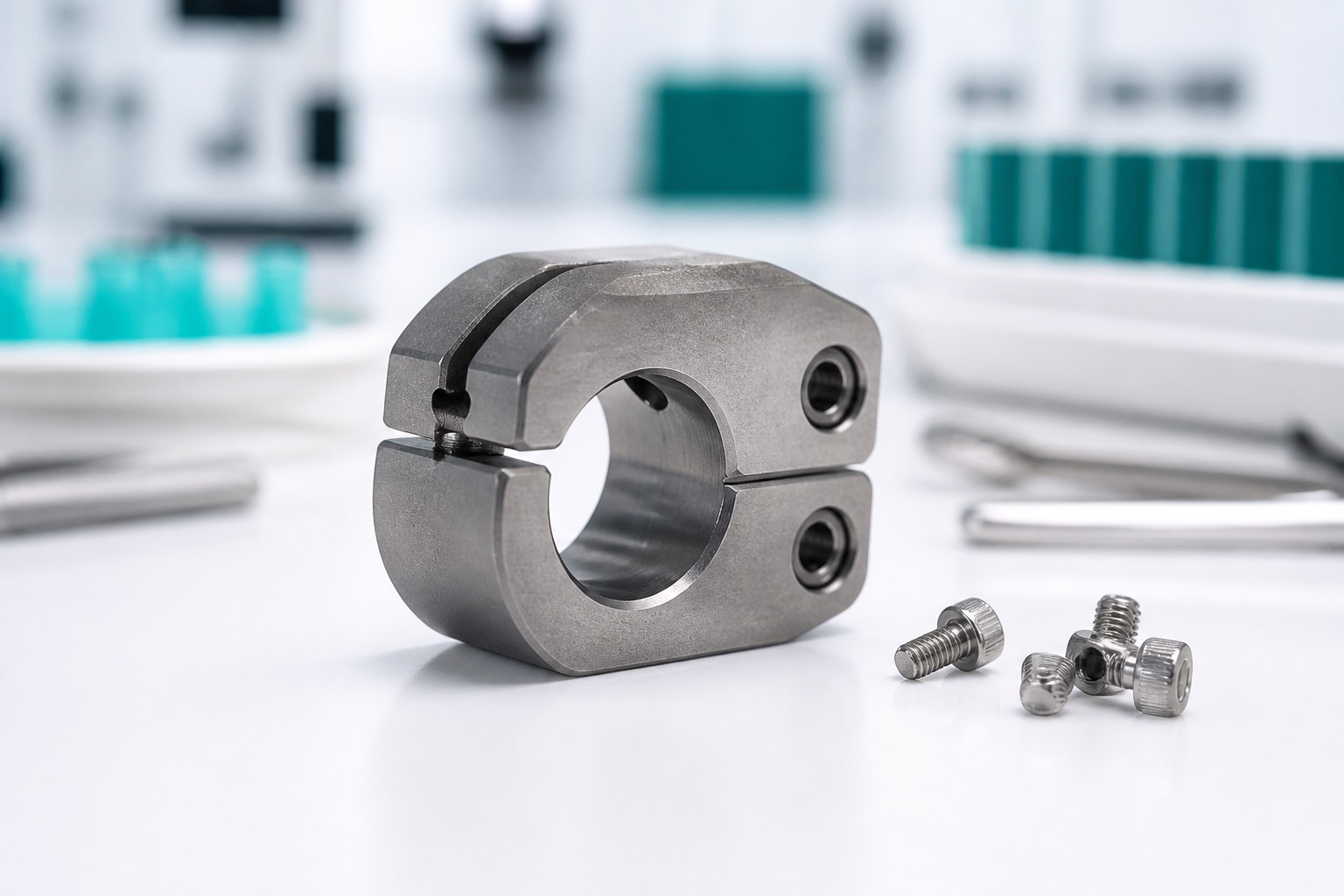

Este caso describe una abrazadera partida que sujeta un casquillo en una guía quirúrgica ortopédica. Es un ejemplo de fabricación, no una entrega concreta ni un dispositivo clínico validado. El cuerpo, ranura y tornillo retienen el casquillo conservando su eje previsto. El fabricante define trayectoria, fuerza de sujeción, reprocesamiento y validación final. El taller CNC fabrica superficies especificadas y documenta su inspección. Las imágenes muestran una geometría representativa, no un producto certificado.
Revisión del plano y conjunto
El paquete aprobado incluye plano 2D, modelo 3D y vista de montaje con casquillo y tornillo. Identifica cara de apoyo, referencia contra giro, eje del agujero, anchura de ranura, posición del tornillo y superficies de contacto. Aclarar si el casquillo entra a presión, desliza o se aprieta, y si el eje se verifica cerrado. Comprobar acceso a la cabeza en el bastidor y espesor mínimo cerca de la ranura. Resolver criterios ambiguos antes de cotizar.
Bruto de titanio y trazabilidad
El material representativo es Ti-6Al-4V en grado y estado elegidos por el propietario. Cuando la orden lo exige, certificado y lote siguen la pieza durante corte, mecanizado y acabado. El bruto deja material suficiente para referencias limpias y para acabar la ranura sin deformación excesiva. El titanio requiere atención a calor, desgaste y rebabas; esto es un asunto de proceso, no una afirmación de rendimiento clínico. Cualquier cambio de material o tratamiento requiere revisión documentada.
Secuencia CNC

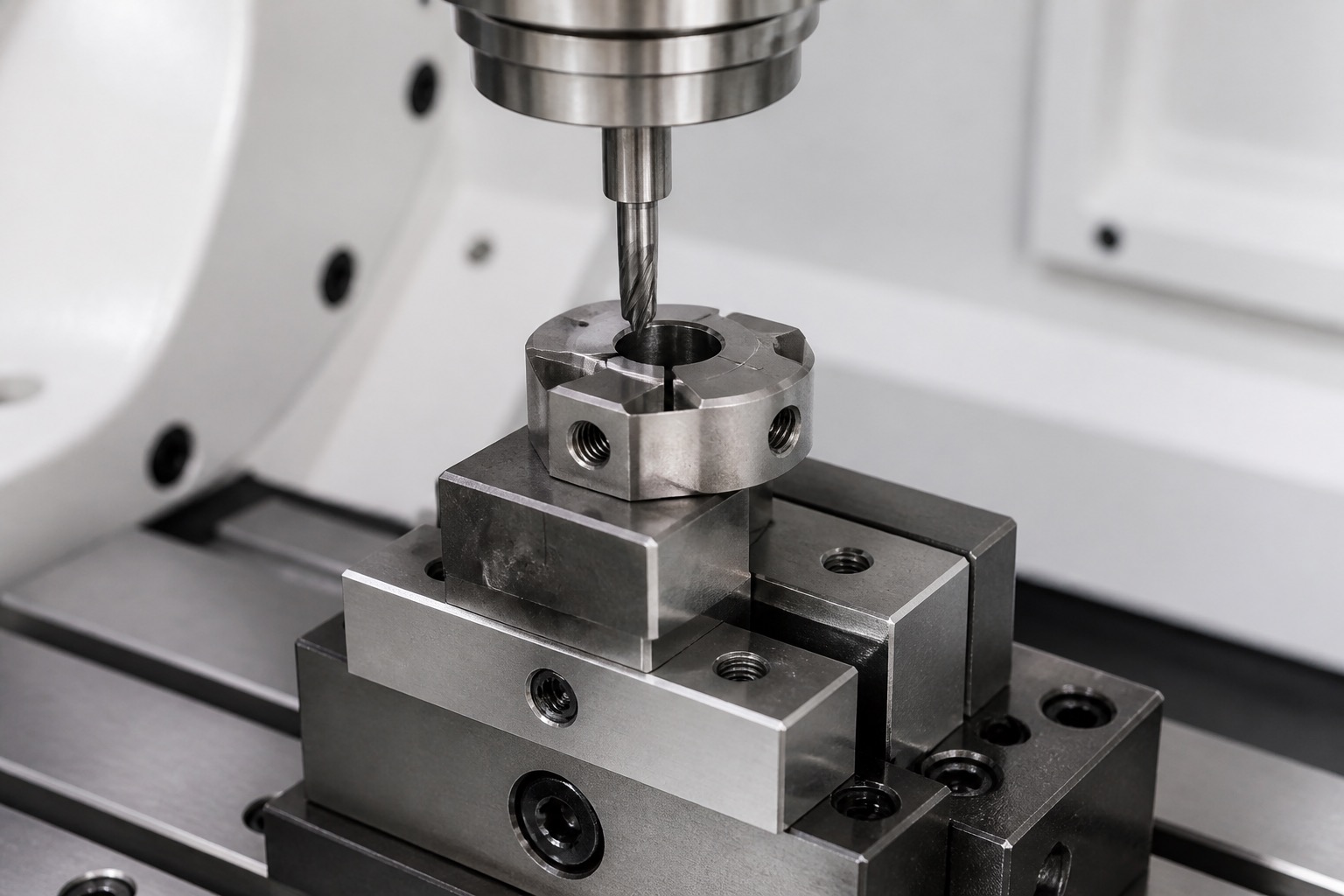

Crear primero referencias principal y lateral; después desbastar exterior y agujero. Mecanizar ranura y orejas con un útil que sostenga la zona delgada sin cerrarla artificialmente. Acabar agujero y hombros desde referencias controladas, y luego taladrar y roscar el cierre. Según tolerancias, puede planificarse una pasada final en estado cerrado con hardware o calibre aprobados. La decisión debe constar en el proceso, no quedar como ajuste improvisado. Registrar herramienta, programa y útil.
Agujero, ranura y tornillo
El agujero necesita tamaño y superficie adecuados al casquillo. La ranura debe permitir cierre sin borde cortante ni concentración de tensión. La rosca requiere longitud útil, espacio y asiento repetible. Una rebaba pequeña puede cerrar de modo desigual y mover el eje aunque el diámetro libre sea correcto. Inspeccionar toda la circunferencia por marcas que rayen el casquillo. El diseñador define par y retención; el taller verifica geometría y pruebas de montaje acordadas.
Inspección inicial

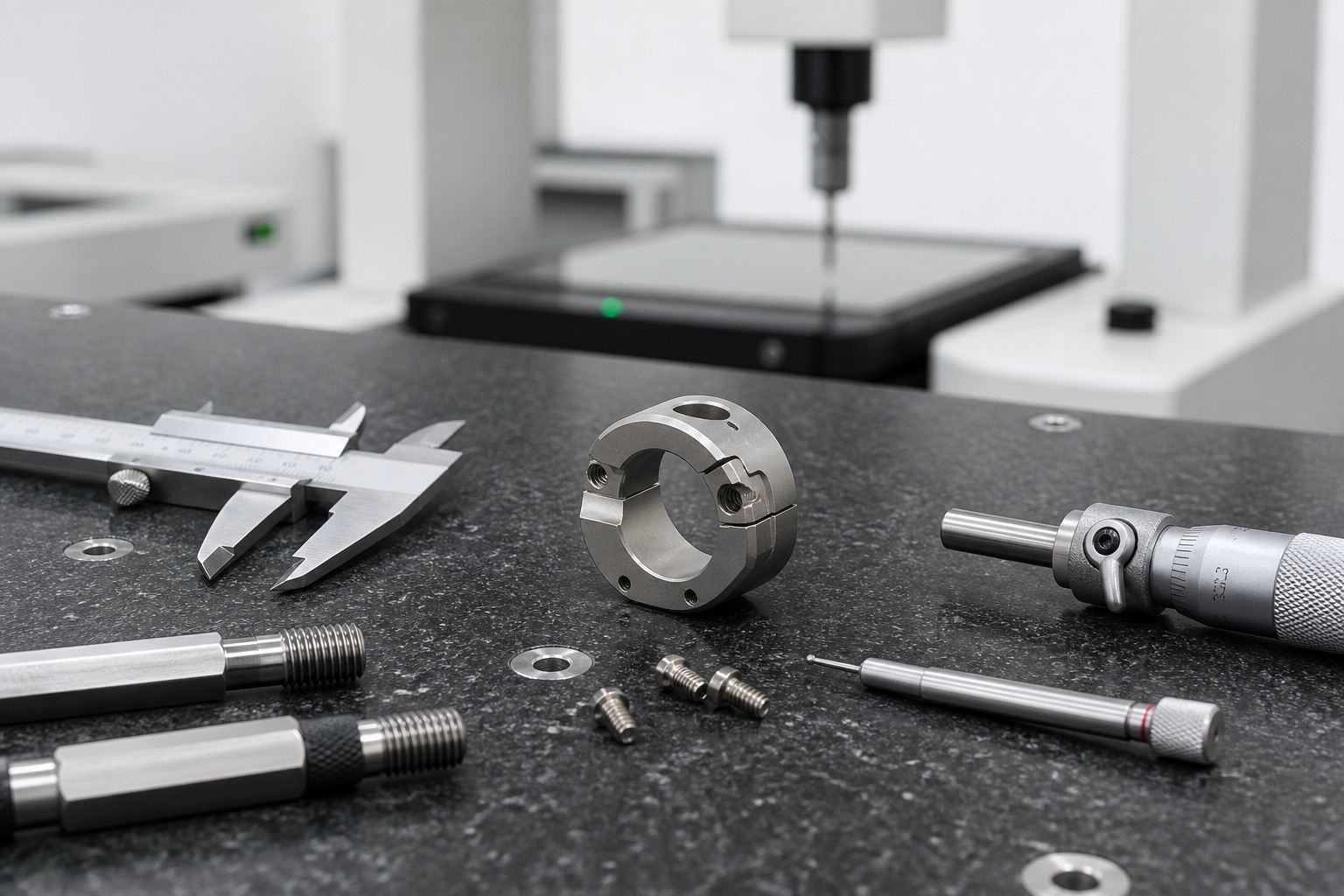

Medir referencias externas, diámetro y eje, anchura de ranura, posición de rosca y contactos. Comparar estado libre con el conjunto definido. Un casquillo representativo o calibre controlado descubre interferencias que una sola medida de diámetro no muestra. La óptica revisa extremos de ranura y salidas de rosca; CMM verifica el eje frente al montaje. El informe identifica calibre, fijación, revisión y lote. Para detalles inaccesibles en montaje, acordar una comprobación alternativa con el equipo del dispositivo.
Limpieza y protección

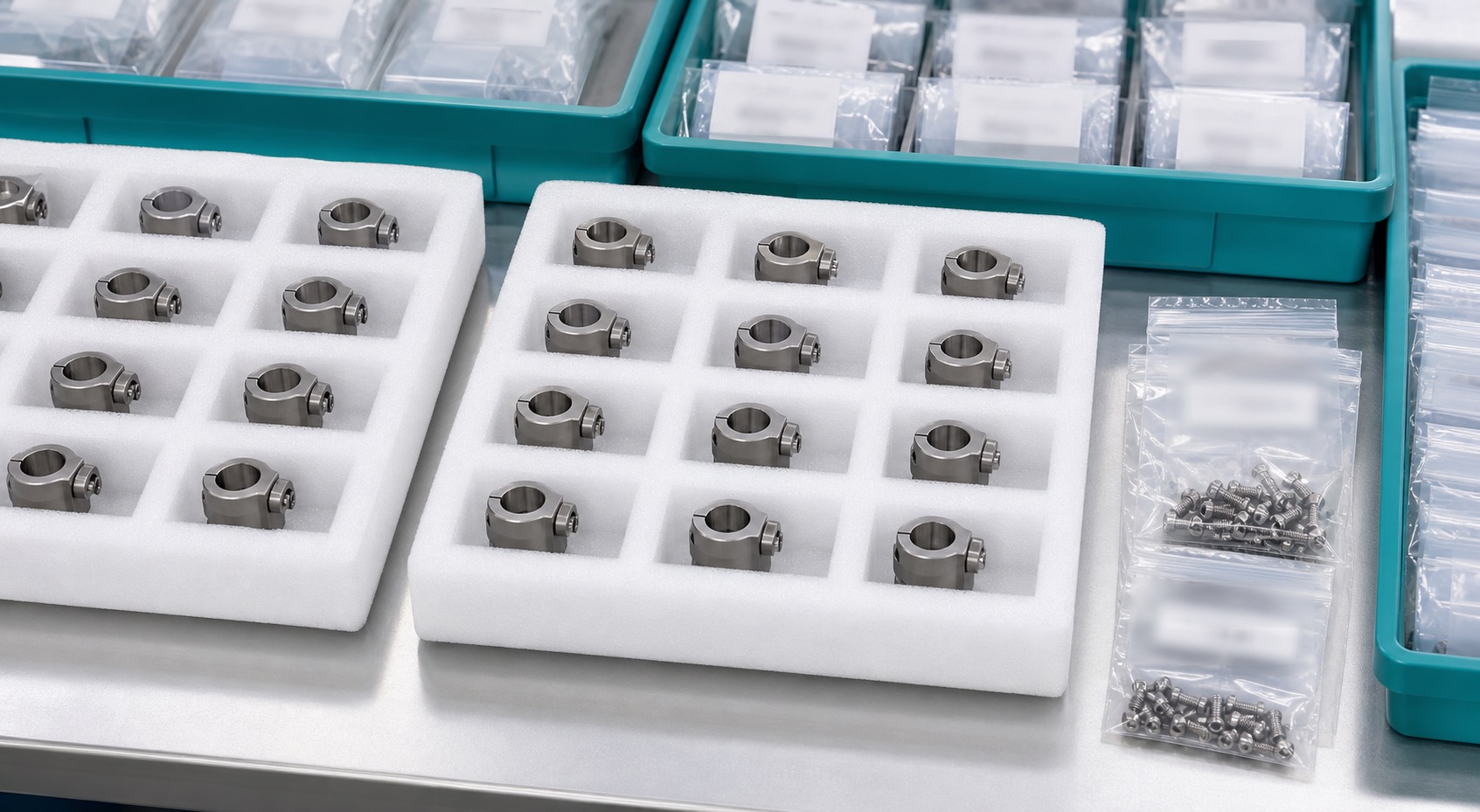

Tras retirar rebabas, limpiar ranura, rosca y agujero según pedido, y revisar virutas sueltas. Proteger contactos contra golpes; separar abrazadera y tornillería o usar compartimentos. Las etiquetas indican pieza, revisión y lote. Las bolsas ilustradas no implican suministro estéril. Según orden pueden entregarse certificado, informe inicial, tratamiento y desviaciones aprobadas. Recepción debe relacionar cada abrazadera con su revisión de conjunto.
Oferta y repetición
Una solicitud útil incluye planos, modelo, casquillo, tornillo, cantidades de prototipo y serie, referencias críticas, acabado, limpieza y documentación. Aclarar quién aporta componentes de montaje para el primer artículo. Tras aprobar diseño, conservar puesta a punto y plan de calibres. Un cambio de casquillo, tornillo o montaje exige revisar tolerancias antes de reutilizar el programa. El presupuesto refleja tanto mecanizado como verificación.
FAQ
¿Es un implante?
No se afirma uso implantable. Es un componente representativo de una guía externa; el fabricante define el uso previsto.
¿Por qué revisar el estado cerrado?
Al cerrar la ranura pueden variar agujero y eje; el diseñador define la condición funcional de prueba.
¿Puede cambiarse el grado de titanio?
Solo con aprobación del propietario tras revisar material, superficie, proceso y validación.
¿Qué controla la sujeción?
Ajuste del agujero, ranura, posición y longitud de rosca, contactos y método de montaje actúan juntos.
¿Qué registros requiere el primer artículo?
Identidad de material, medidas de eje y agujero, ranura, rosca, calibre de montaje y fotos de bordes críticos.
¿Qué datos se necesitan para cotizar?
Planos, casquillo y tornillo, material, cantidades, acabado, limpieza, referencias funcionales y documentación.
