Un asiento de módulo de séptimo eje puede parecer sencillo, pero sus funciones están repartidas a lo largo de toda la pieza. Un extremo localiza mediante una sección cilíndrica, el puente central mantiene la relación y la cabeza circular opuesta fija la interfaz del módulo.
OEMach trató esta pieza de aluminio 6061 como un componente con cadena de referencias longitudinal, no como una suma de agujeros independientes. El plan se centró en la relación entre extremos, la concentricidad del grupo de agujeros, la repetibilidad de los agujeros laterales, el anodizado negro y la estabilidad del embalaje.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Componente de articulación robótica / soporte largo de módulo de séptimo eje |
| Material y acabado | Aleación de aluminio 6061, granallado fino y anodizado negro |
| Características clave | Extremo cilíndrico, puente longitudinal, cabeza circular de montaje, escalones concéntricos y matriz de agujeros laterales |
| Enfoque técnico | Control continuo de referencias, soporte de fijación, inspección de agujeros, protección del anodizado y planificación de entrega |
Empezar Por La Referencia Longitudinal
En este tipo de asiento, no basta con que un diámetro o un patrón de tornillos esté correcto de forma local. El extremo cilíndrico y la cabeza circular deben mantenerse alineados a través del puente largo; de lo contrario, una zona puede medir bien mientras el módulo completo queda desplazado.
La revisión inicial identifica qué superficies definen la dirección longitudinal, qué agujeros o caras sirven como interfaz de montaje y cómo se relacionan los agujeros laterales con el eje cilíndrico. Así se evita que decisiones de distintas puestas a punto acumulen error.
Secuencia CNC Para Dos Extremos Críticos
El desbaste elimina la mayor parte del material y deja margen para liberar tensiones. Después de estabilizar las referencias largas, se pueden acabar el extremo cilíndrico, los escalones de la cabeza de montaje y el grupo de agujeros concéntricos.
Los agujeros laterales no conviene dividirlos sin control entre montajes independientes. Si la pieza debe girarse o indexarse, recuperar la referencia de forma repetible importa más que aplicar más fuerza de apriete.

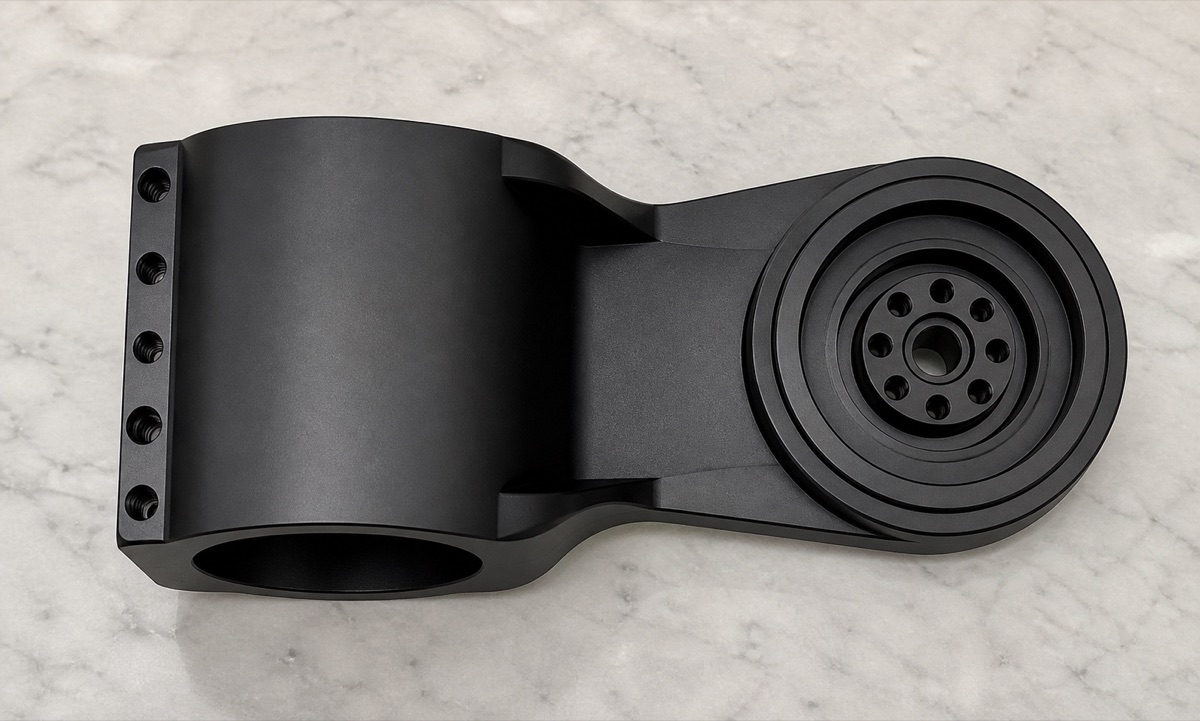

El componente combina un extremo cilíndrico de localización, un puente longitudinal y una cabeza circular de montaje con escalones concéntricos.
La Fijación Debe Sostener Ambos Extremos
Una pieza larga puede vibrar o relajarse si se sujeta con fuerza solo en un extremo. Eso afecta el acabado del puente y también puede mover la relación entre la cabeza circular y el extremo cilíndrico.
OEMach utiliza soporte multipunto y localización controlada de extremos para distribuir mejor los esfuerzos de corte. La inspección de primera pieza cubre dimensiones locales y la relación larga entre ambos extremos funcionales.

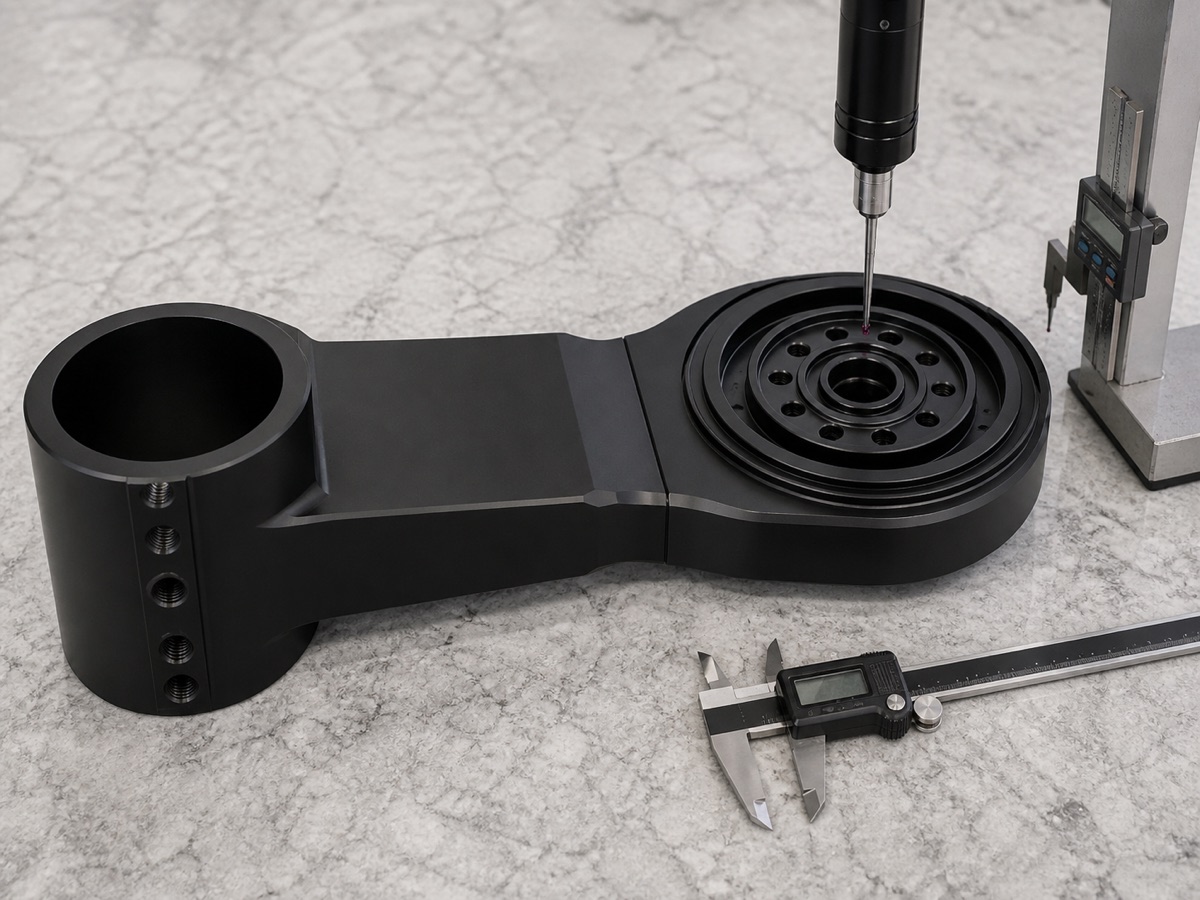

El grupo circular de agujeros, los agujeros laterales y la relación entre ambos extremos deben revisarse bajo una misma cadena de referencias.
El Anodizado Negro También Exige Protección
Las piezas anodizadas negras con curvas, escalones y muchas bocas de agujero muestran con facilidad rayas, bordes brillantes y marcas de limpieza. El desbarbado y la revisión visual deben realizarse antes del tratamiento superficial.
Después del anodizado se revisan bocas de agujero, superficies interiores cilíndricas, escalones concéntricos y consistencia de color. Esto reduce retrabajos antes de la prueba de montaje del cliente.
Inspección Y Entrega
Un plan práctico cubre diámetro cilíndrico, cabeza circular de montaje, agujeros concéntricos, matriz lateral, dimensiones largas, relación de caras finales, roscas, chaflanes y apariencia anodizada. En un soporte largo, el dato más útil suele ser la relación entre los dos extremos.
El plazo de muestra suele evaluarse en 7 a 10 días laborables, y los lotes pequeños en 10 a 15 días laborables según el nivel de inspección y el calendario de anodizado. El embalaje con espuma a medida protege tanto la geometría funcional como el aspecto negro durante el transporte.

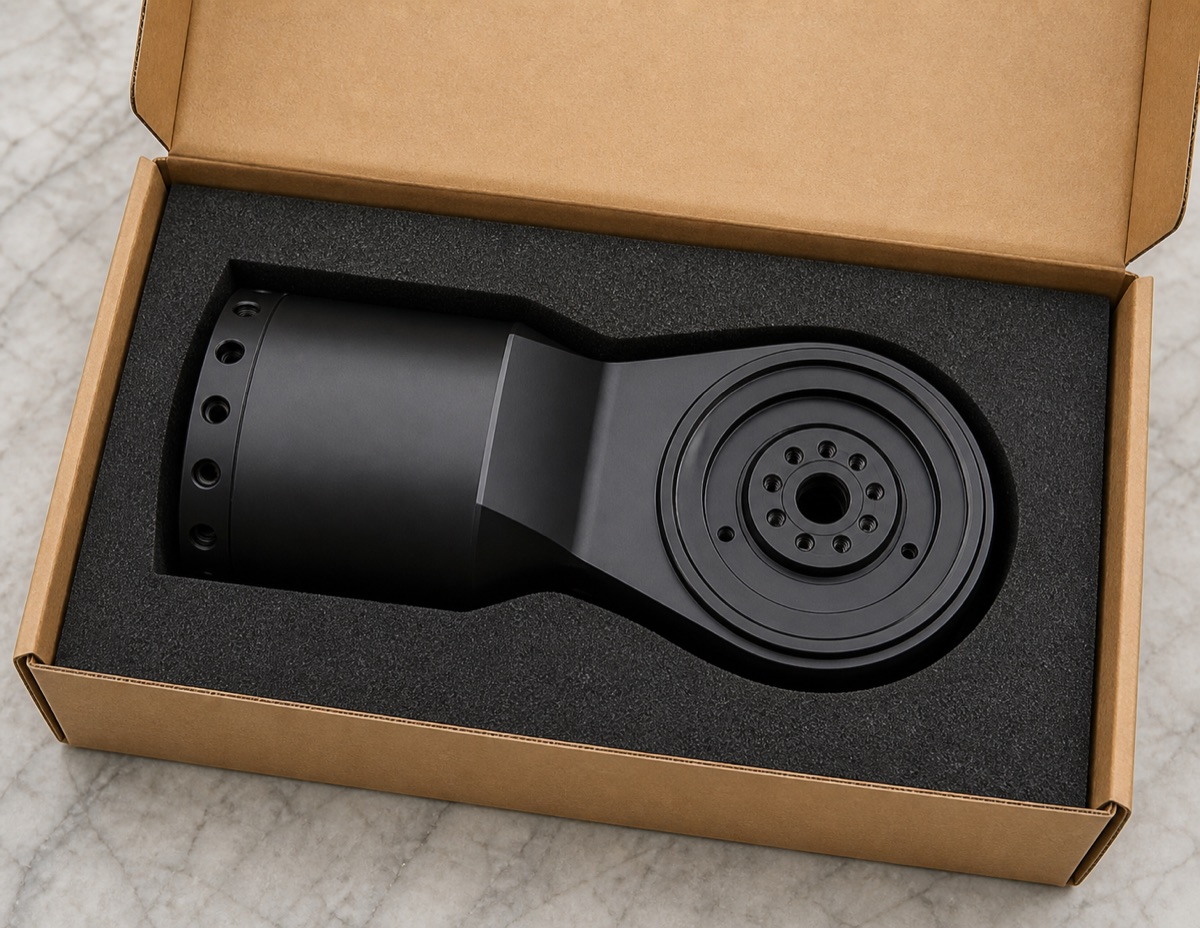

La espuma cortada a la forma limita el movimiento durante el transporte y protege el extremo cilíndrico, el grupo de agujeros y las superficies anodizadas negras.
Resumen del caso
Este caso muestra por qué las piezas estructurales largas de robot necesitan una planificación basada en toda la cadena de referencias. Mecanizado, fijación, inspección, anodizado y embalaje trabajan para mantener el extremo cilíndrico, el puente y la cabeza de montaje en una relación fiable.
FAQ
Por qué este asiento es más difícil que un soporte simple?
Porque los dos extremos funcionales deben conservar su relación a través del puente largo; por eso la repetibilidad de montaje y la inspección de extremo a extremo son críticas.
El anodizado negro cambia la planificación?
Sí. El desbarbado de agujeros, la protección superficial y la inspección posterior deben planificarse pronto porque las superficies negras muestran marcas y bordes brillantes con facilidad.
