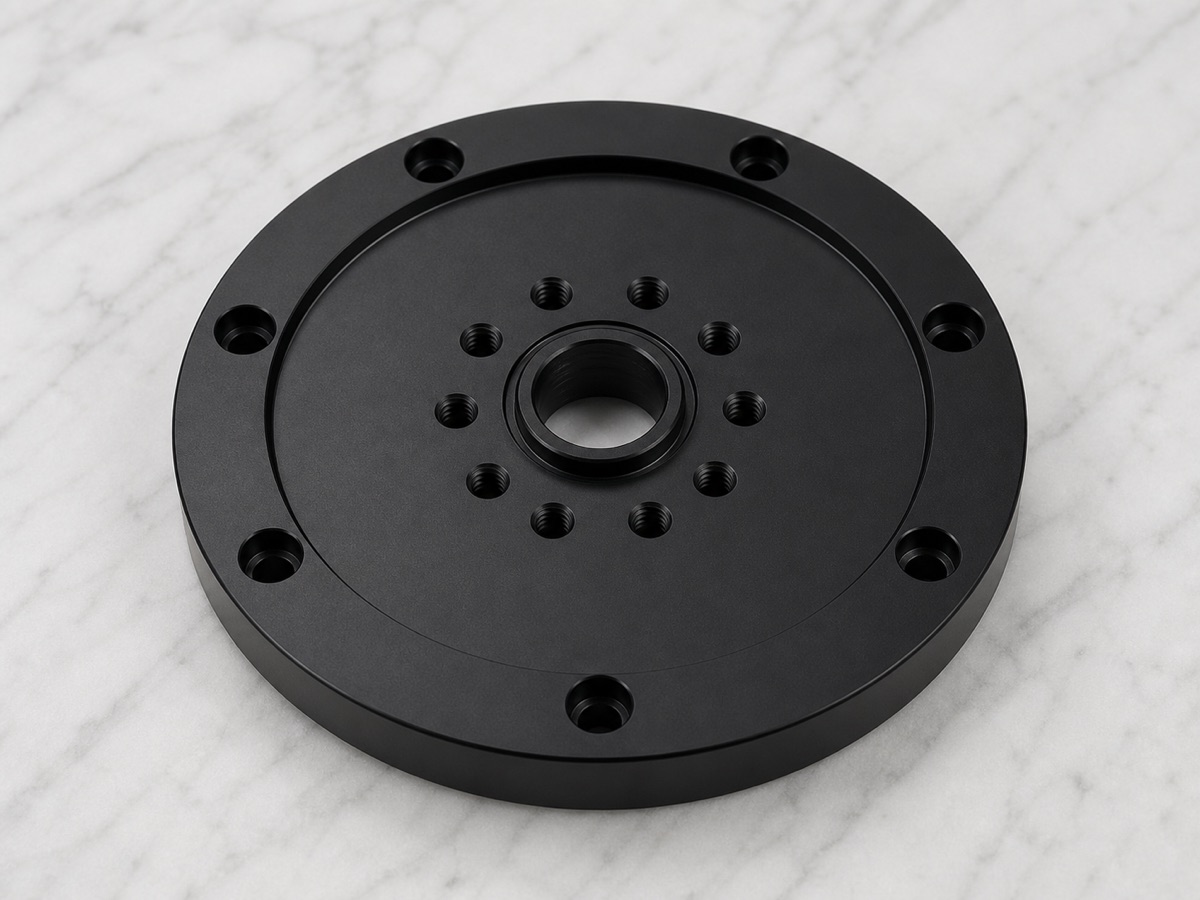

Una brida de conexión robótica de primer eje puede parecer una placa circular regular, pero no se termina simplemente repartiendo agujeros. El resalte central, el agujero interior, el patrón interno, los avellanados exteriores y los agujeros traseros trabajan alrededor de un mismo centro de montaje.
Para esta pieza de aluminio 6061, OEMach trató la brida como un componente de transferencia de referencia dentro de la articulación robótica, no como un disco común con agujeros. La pieza se entregó con granallado y anodizado negro, por lo que precisión, desbarbado y apariencia debían planificarse como una sola ruta.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Brida de conexión de primer eje para robot humanoide / conector de referencia de articulación |
| Material y acabado | Aleación de aluminio 6061, granallado 180 y anodizado negro |
| Rasgos clave | Resalte central, agujero interior, cara de contacto, patrón interno roscado, avellanados exteriores y agujeros traseros |
| Foco de proceso | Continuidad de referencia central, planitud de cara, concentricidad de patrones, localización tras volteo, profundidad de avellanado y apariencia negra |
| Foco de inspección | Agujero central, altura de resalte, planitud de cara, agujeros roscados internos, avellanados exteriores, agujeros traseros, chaflanes y superficie anodizada |

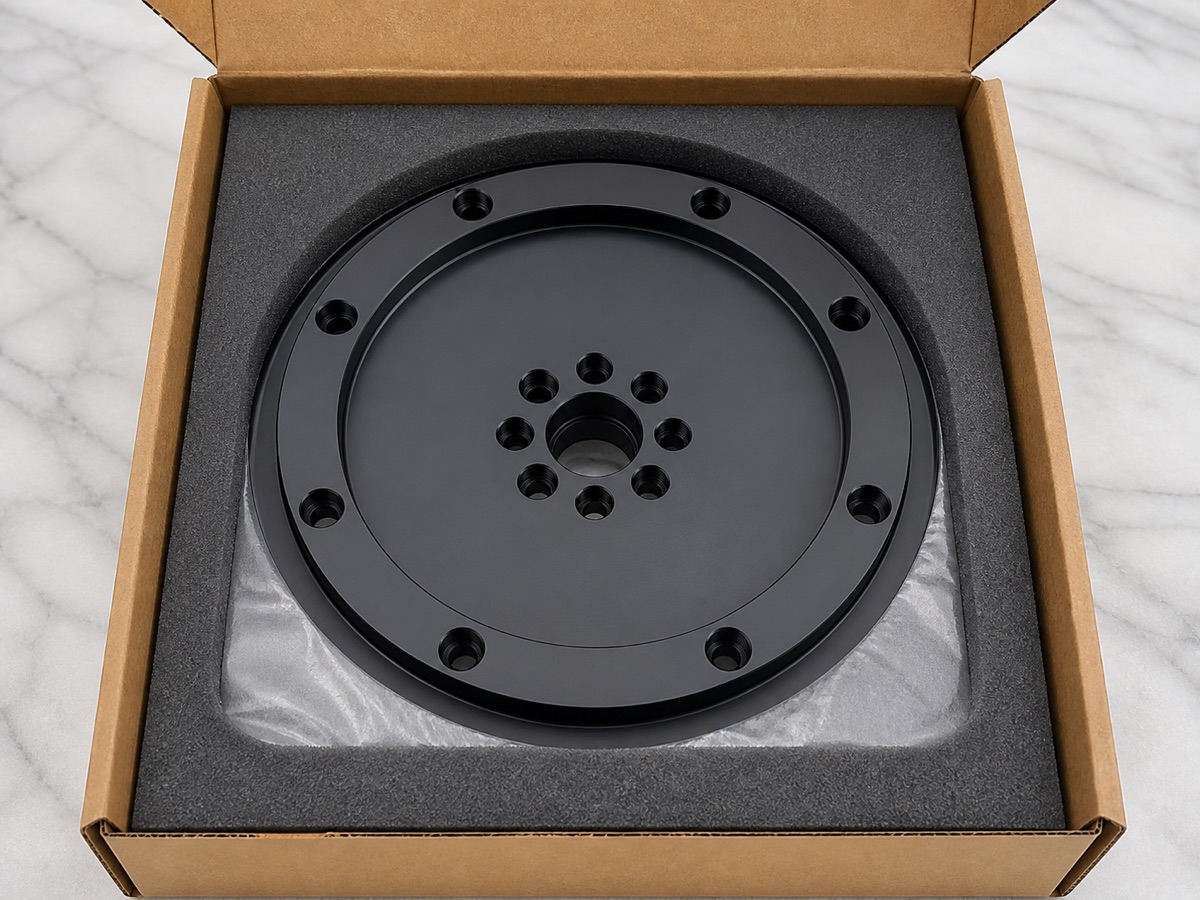

| Foco de entrega | Reinspección tras anodizado y protección de espuma para cara, bocas de agujero y acabado negro |
Proteger primero la referencia central
La forma circular puede dar una falsa sensación de simplicidad. En la práctica, el mayor riesgo es que la referencia central se desplace poco a poco por varios patrones de agujeros y operaciones de volteo.
El agujero central y el escalón del resalte suelen localizar la brida. La cara aporta contacto y los dos patrones de agujeros sirven a distintas posiciones de bloqueo. El tamaño individual de agujero no basta; la pregunta es si todos permanecen distribuidos alrededor del centro.
Los agujeros traseros también deben pertenecer a la misma cadena de referencia. Si los sistemas frontal y trasero se mecanizan por separado, la cara frontal puede parecer correcta y aun así fallar durante el montaje.
Secuencia de mecanizado
Este tipo de brida no debe perforarse por completo primero para luego buscar el centro. Con muchos agujeros y avellanados, una deriva temprana de referencia es cada vez más difícil de recuperar.
OEMach estabilizó primero el agujero central, la cara y el escalón del resalte; después mecanizó los patrones interno y externo alrededor de esa referencia. Al mecanizar agujeros traseros tras el volteo, se volvió a comprobar la relación frontal-trasera.
La fuerza de amarre se distribuyó de forma uniforme y se evitó presionar zonas con alta densidad de agujeros cuando fue posible. El resalte y la cara se revisaron en estado libre después del acabado.
Contacto de cara y altura de avellanado
Una brida circular puede parecer plana mientras está amarrada. Si recupera ligeramente al soltarla, el apriete de tornillos puede generar contacto desigual. La variación de profundidad de avellanado también puede dejar alturas de cabeza no uniformes.
En bridas de articulación, la planitud de cara y el control de avellanados afectan directamente la sensación de montaje. La ruta debe conectar referencia central, acabado de cara y profundidad de agujeros en lugar de tratarlos como rasgos aislados.
Desbarbado, anodizado y entrega
El anodizado negro hace visibles rebabas de agujero, bordes brillantes de avellanado y rayas. OEMach completó chaflanado de bocas, limpieza de avellanados y revisión visual de la cara antes del anodizado.

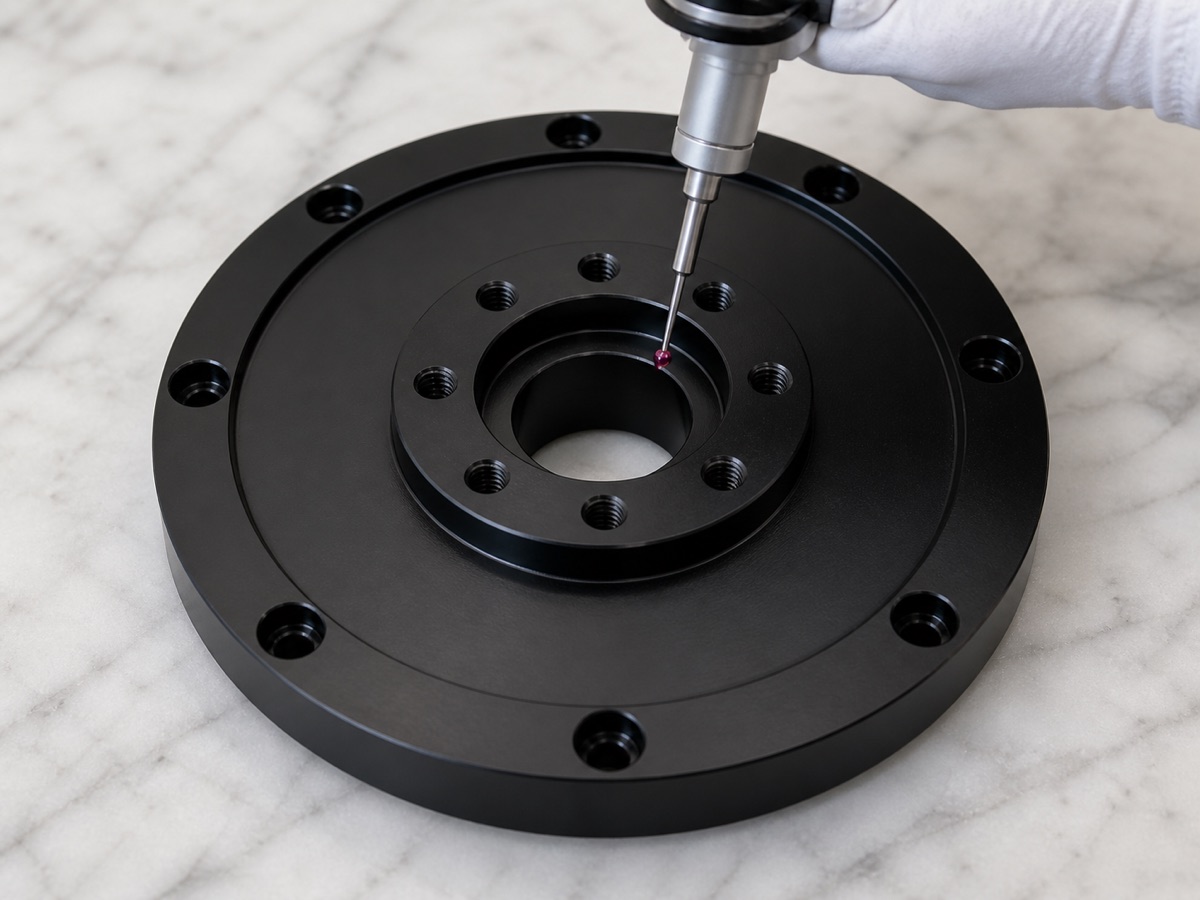

Después del anodizado negro se revisaron de nuevo roscas, avellanados, cara y uniformidad de color. En lotes pequeños se controlan vida de herramienta, rosca pasa/no pasa, profundidad de avellanado y repetibilidad de volteo para evitar deriva del patrón.
El plazo de prototipo para una brida 6061 anodizada negra como esta suele evaluarse en 5 a 8 días laborables. Los lotes pequeños se planifican normalmente en 8 a 13 días laborables, con tiempo extra si se requiere inspección completa de agujeros frontales y traseros.
Conclusión del caso
El núcleo de esta brida de primer eje es la continuidad de referencia entre resalte central, cara y doble patrón de agujeros. Parece un disco redondo, pero funciona como pieza de transferencia de referencia dentro de la articulación robótica.
FAQ
¿Qué es crítico al mecanizar una brida robótica de primer eje?
Agujero central, resalte, cara, doble patrón de agujeros y agujeros traseros deben mantenerse en una relación de referencia controlada.
¿Por qué una brida redonda puede fallar en montaje?
Si la referencia central deriva, los patrones o avellanados pueden parecer aceptables por separado, pero causar mal asiento de tornillo o contacto desigual.
¿Qué debe comprobarse después de soltar la pieza?
Planitud de cara, altura de resalte, relación del agujero central, concentricidad de patrones y profundidad de avellanado deben comprobarse en estado libre.
¿El anodizado negro oculta rebabas?
No. Suele hacer más visibles bordes brillantes y defectos de avellanado, por lo que el desbarbado y limpieza deben terminar antes del anodizado.
¿OEMach puede apoyar bridas robóticas en lotes pequeños?
Sí. OEMach apoya bridas 6061 con mecanizado CNC, coordinación de anodizado negro, inspección y embalaje protegido.
