Resumen

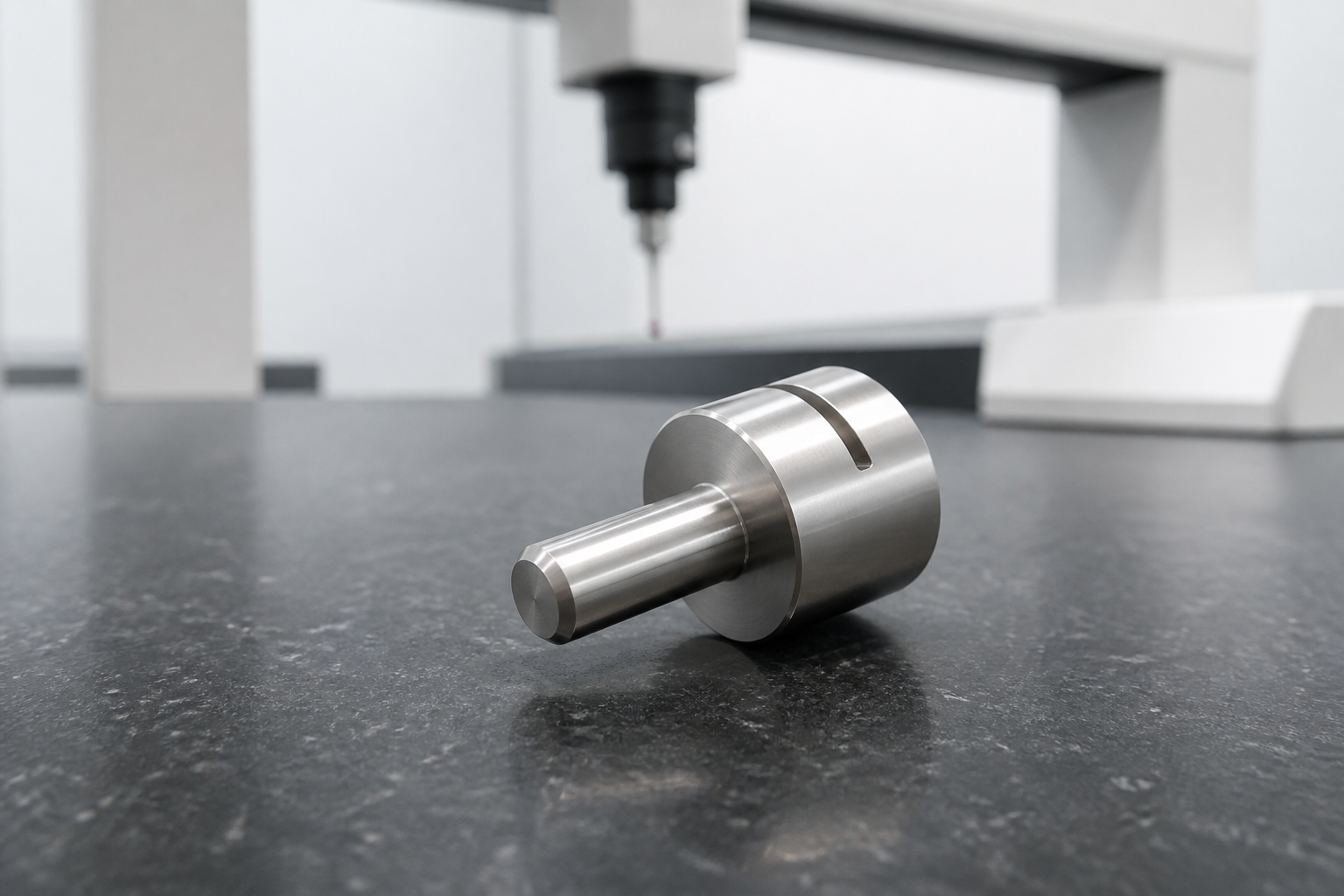

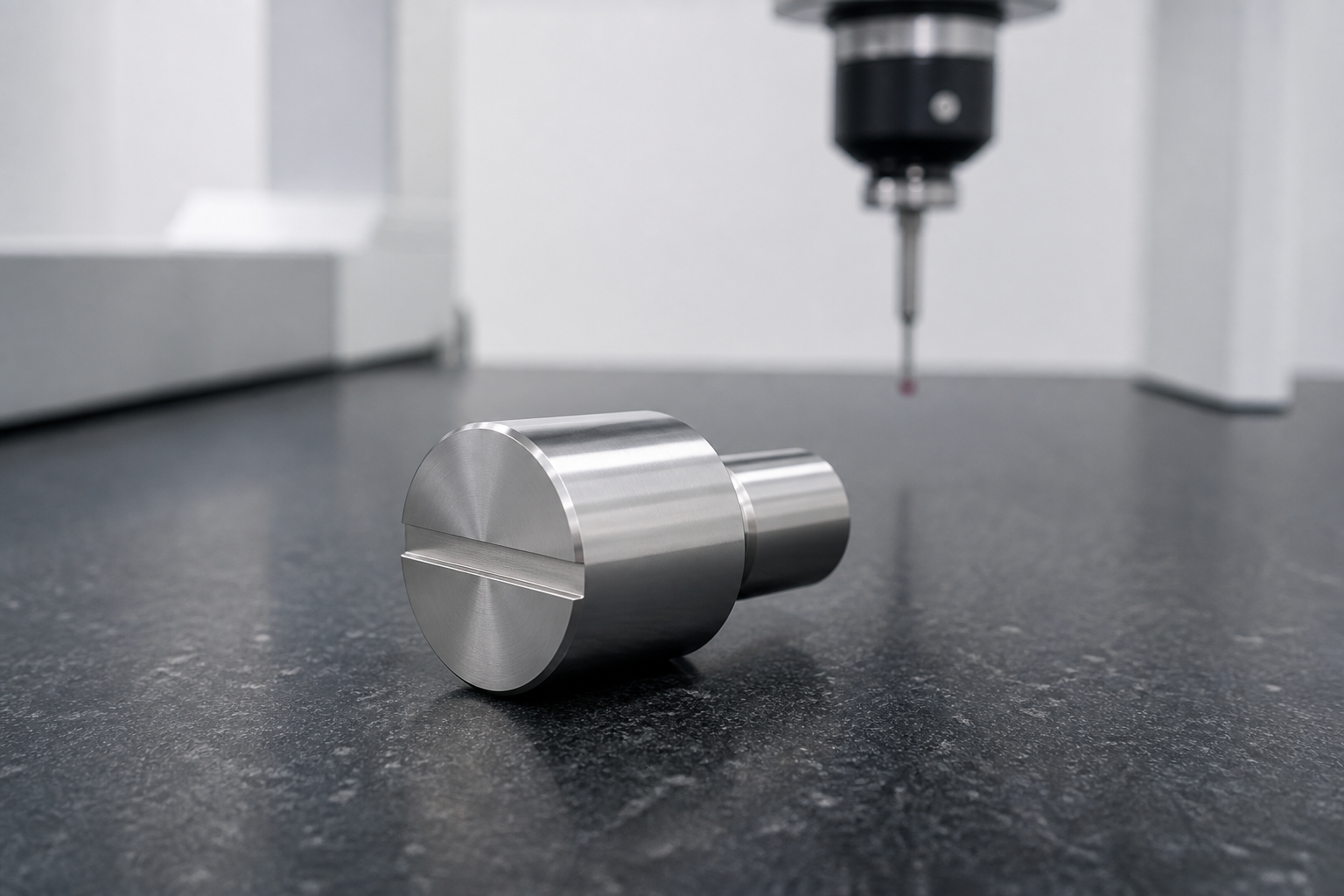

Este caso técnico anonimizado presenta la ruta propuesta de fabricación e inspección para un pasador de posicionamiento compacto de acero inoxidable 316L destinado al montaje, ajuste o calibración de equipos médicos. La pieza combina una cabeza cilíndrica escalonada, un eje de localización de menor diámetro, hombros funcionales, chaflanes y una ranura recta de accionamiento. Aunque la geometría parece sencilla, la relación entre diámetros concéntricos, posición del hombro, orientación de la ranura, control de rebabas, limpieza y método de medición determina la repetibilidad del montaje.
Contexto del proyecto y función
La consulta se evaluó como un componente de posicionamiento para equipos médicos y de laboratorio, no como implante ni como pieza de contacto directo con el paciente. Un componente de este tipo puede localizar un módulo desmontable, crear una referencia repetible en un accesorio de imagen, retener un mecanismo de ajuste o formar parte de un útil de calibración. La aplicación exacta debe ser confirmada por el cliente.
El eje pequeño entra en un alojamiento, la cabeza grande crea un tope axial y la ranura permite una instalación o retirada controlada. Para que el conjunto funcione correctamente, el eje debe mantenerse concéntrico respecto a la cabeza, el hombro debe asentar de forma uniforme y las caras no deben presentar rebabas elevadas. La ranura tampoco debe deformar el perfil circular.
Material y revisión del plano
Para este caso se seleccionó acero inoxidable 316L por su resistencia a la corrosión y su uso habitual en componentes de equipos médicos y de laboratorio. La idoneidad final depende del entorno real, los productos de limpieza, las condiciones de contacto y los requisitos normativos. Cuando se solicita trazabilidad, el pedido puede incluir certificado de material y control de lote.
Antes de cotizar, OEMach separa las características funcionales de las dimensiones generales. Los puntos críticos suelen incluir el diámetro del eje, la relación coaxial entre eje y cabeza, la posición y perpendicularidad del hombro, la longitud funcional, la anchura y profundidad de la ranura, las caras finales y el tratamiento de aristas. El modelo 3D debe revisarse junto con el plano 2D controlado.
Principales riesgos de mecanizado
El primer riesgo es la continuidad de referencias. Las superficies cilíndricas pueden fabricarse en una sola operación de torneado, pero la ranura requiere una operación secundaria. Un amarre inadecuado puede marcar o deformar el diámetro funcional. Una pinza partida o mordazas blandas deben sujetar la pieza sin dañar la superficie de localización.
El segundo riesgo es el comportamiento del 316L. Herramientas desgastadas, avances inestables o fricción excesiva pueden generar calor, endurecimiento por deformación y rebabas persistentes. El estado de la herramienta, la evacuación de viruta y la refrigeración deben mantenerse estables durante todo el lote.
El tercer riesgo es la calidad de la ranura. El fresado crea bordes largos capaces de retener pequeñas rebabas. Un desbarbado manual agresivo puede redondear la cara o aumentar la anchura. El acabado debe eliminar material suelto sin cambiar la geometría controlada.
Ruta de fabricación recomendada
La ruta comienza con la revisión del plano, modelo, cantidad, especificación de material e inspección. El torneado establece el eje principal y produce la cabeza, el vástago, los hombros, las caras y los chaflanes manteniendo el mayor número posible de relaciones funcionales en un solo amarre. El desbaste deja una sobremedida uniforme y una pasada final estable controla el diámetro y el hombro.
Después del torneado, la pieza pasa a un útil dedicado para fresar la ranura. El útil referencia una superficie cilíndrica no cosmética y controla la posición axial. La anchura y profundidad se verifican en la primera pieza antes de continuar. El desbarbado, la limpieza y, cuando corresponda, la pasivación se tratan como operaciones controladas.

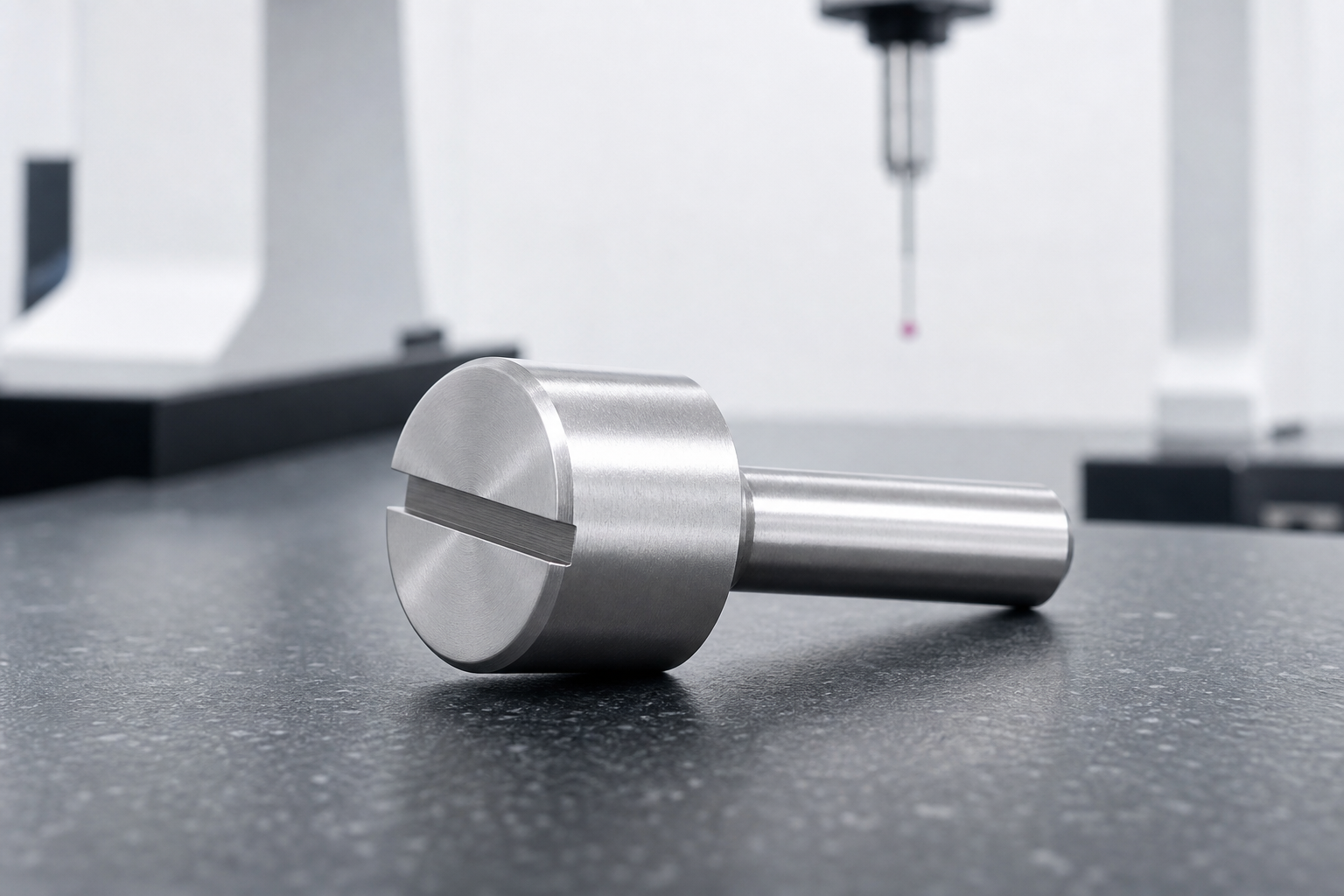

Inspección dimensional y CMM
La estrategia de inspección parte de una estructura de referencias funcional. El eje del diámetro de localización puede actuar como referencia primaria y una cara u hombro establece la posición axial. Micrómetros calibrados, calibres, sistemas ópticos y máquina de medición por coordenadas pueden combinarse según tolerancia y accesibilidad.
Se comprueban el tamaño del eje en más de una sección, la relación entre el eje y la cabeza, la posición del hombro, la longitud y la geometría de la ranura. El cliente debe indicar si necesita informe dimensional, inspección de primera pieza, informe CMM, certificado de material o muestreo por lote.
Limpieza, embalaje y entrega
Las superficies terminadas no deben rozarse durante el transporte. Cavidades individuales, fundas limpias o bandejas separadas protegen el eje, el hombro y la ranura. OEMach confirma si se suministra como componente industrial limpio o si debe cumplir un procedimiento validado definido por el cliente. No se debe asumir esterilidad si no existe una especificación expresa.
Conclusión
Este caso demuestra que incluso un pasador compacto requiere una ruta completa: torneado con referencias estables, fijación protectora para la ranura, desbarbado controlado e inspección basada en la función. Para una RFQ eficaz, el comprador debe enviar STEP o STP, plano 2D, material, cantidad, tolerancias, acabado, limpieza, documentación y fecha objetivo.
Preguntas frecuentes
¿Por qué enviar modelo 3D y plano 2D? El modelo comunica la geometría y el plano controla tolerancias, referencias, rugosidad, material e inspección.
¿Puede fabricarse todo por torneado? La geometría cilíndrica sí, pero la ranura normalmente requiere fresado secundario o una máquina turn-mill.
¿El 316L sirve para cualquier aplicación médica? No. La decisión depende del entorno, limpieza, contacto y requisitos regulatorios del cliente.
