Mecanizado CNC de interfaces de rotor para centrífugas médicas: excentricidad, simetría y equilibrado

Mecanizado CNC de interfaces de rotor para centrífugas médicas: excentricidad, simetría y equilibrado

Por qué importa la interfaz

Una centrífuga médica convierte la velocidad del motor en separación controlada de muestras. Las interfaces entre husillo, cubo, adaptador y portamuestras determinan cómo gira el conjunto. Pequeños errores de diámetro, planitud o distribución de masa aumentan vibración y carga de rodamientos. El proveedor fabrica según plano y aporta medidas, pero no define una velocidad segura universal ni certifica el rotor completo. Velocidad máxima, fatiga, contención y límites de equilibrado corresponden al diseño validado del fabricante.

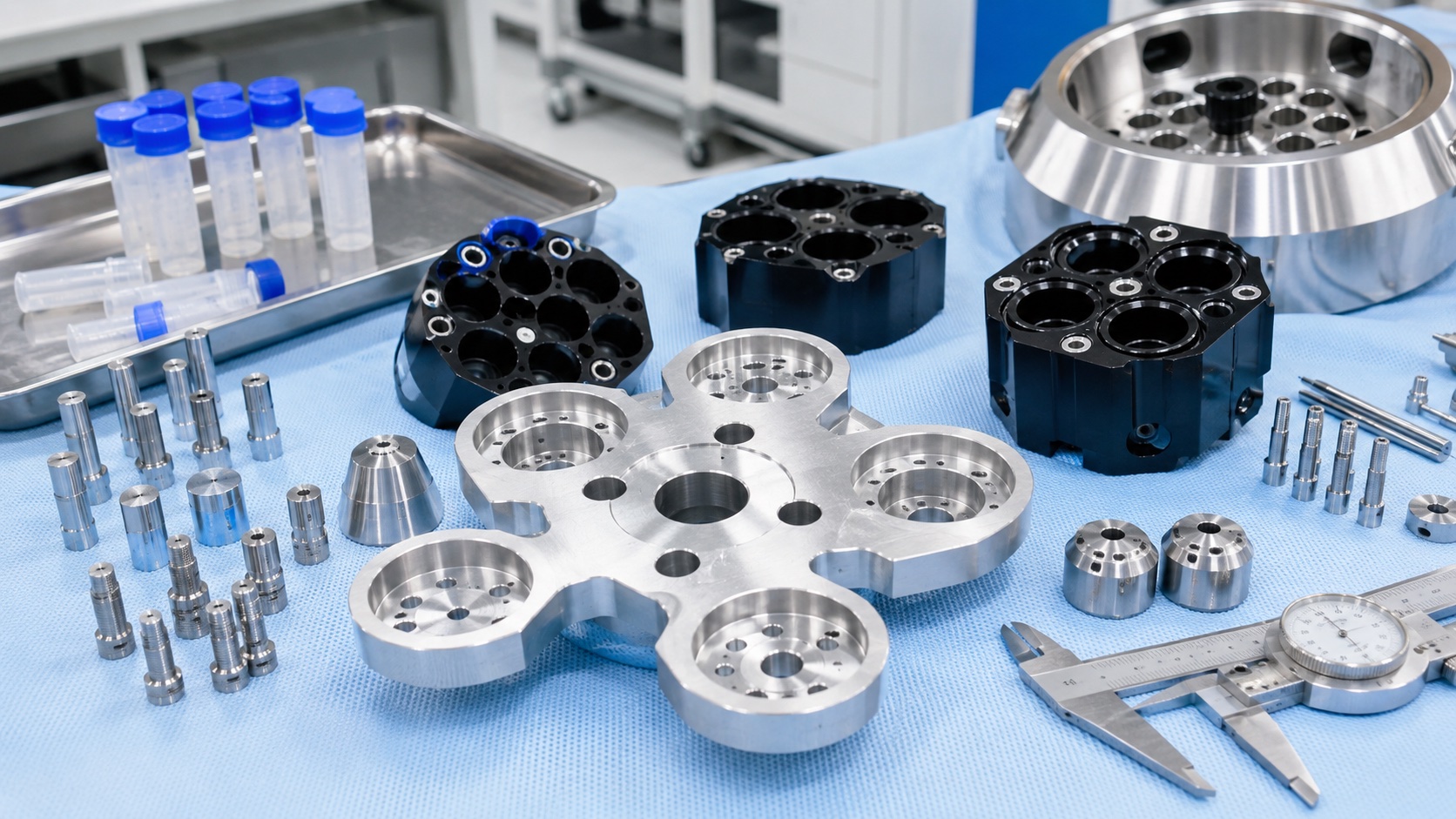

Componentes CNC para una centrífuga médica
Componentes CNC para una centrífuga médica

Empezar por la ruta de carga

Antes de elegir herramientas se sigue la carga desde el eje hasta cubetas, tubos o portamuestras. Se identifica qué cara transmite apriete, qué diámetro centra y qué chaveta, pasador o tornillo transmite par. El plano separa localización y retención. También indica orientación, rango de velocidad, masa máxima ensamblada y precarga controlada por el cliente. Así el taller entiende las relaciones críticas sin inventar límites de funcionamiento.

Material y trazabilidad

El aluminio 7075-T6 puede considerarse para un adaptador ligero y resistente, mientras el acero inoxidable puede servir en zonas pequeñas de desgaste. La selección final depende de tensión, fatiga, limpieza, corrosión y requisitos del equipo. Se especifican aleación, temple, forma de suministro y certificado. El lote acompaña al viajero. Cambiar temple o condición no es una compra equivalente porque varían resistencia, tensión residual y movimiento en mecanizado.

Referencias alrededor del giro

Un sistema útil parte de la cara de montaje y el piloto central, y orienta el patrón desde una característica secundaria. Eje del agujero, planitud y círculo de tornillos deben medirse en las mismas coordenadas. Si ambas caras son funcionales, se reducen transferencias o se añaden pads. La concentricidad se expresa con tolerancias geométricas claras. El equipo de diseño también indica si la pieza se equilibra sola o únicamente dentro del rotor final.

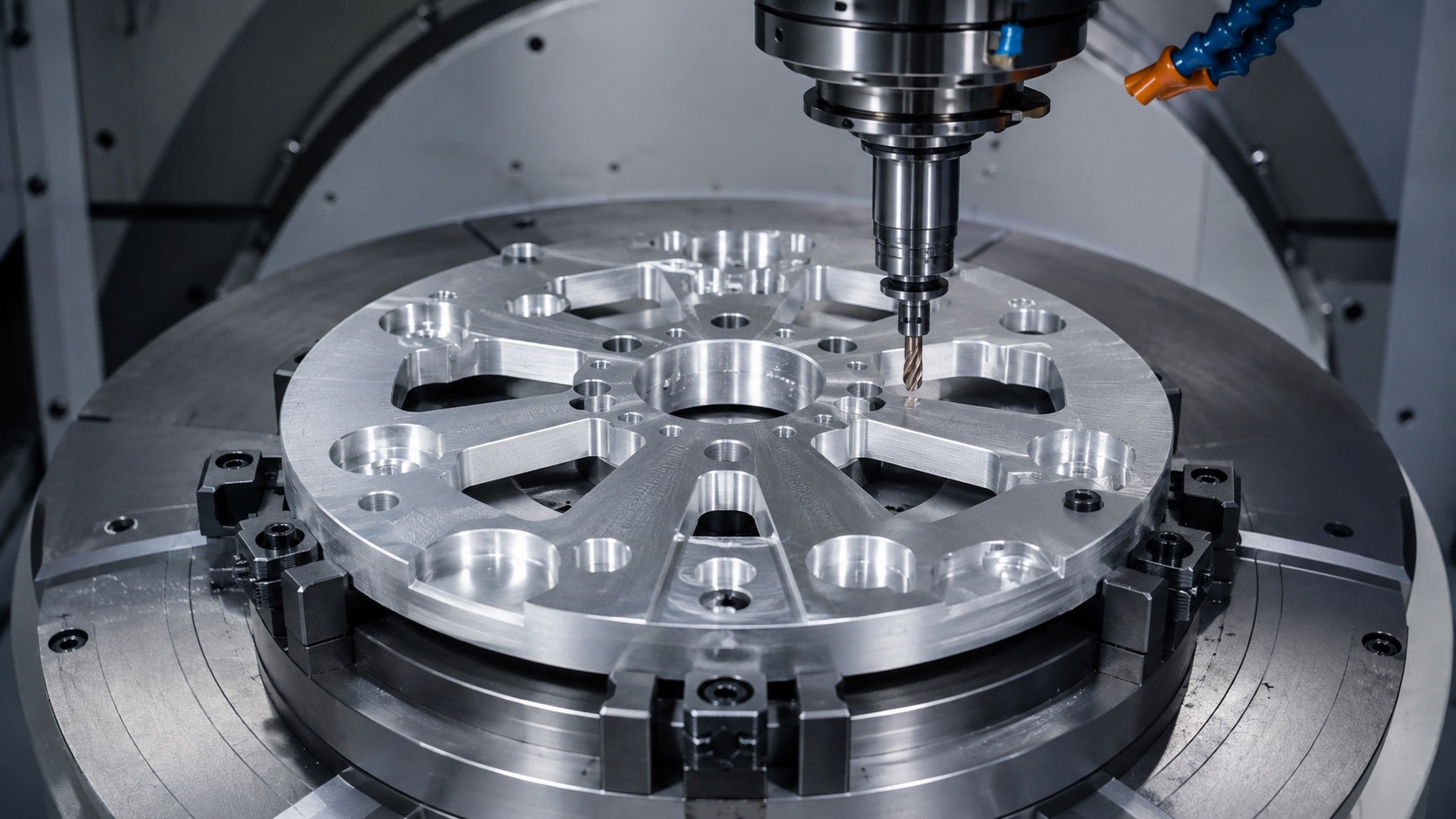

Mecanizado controlado del adaptador de rotor
Mecanizado controlado del adaptador de rotor

Mecanizado simétrico

Retirar material de forma desigual puede liberar tensiones y mover cara o agujero. La secuencia desbasta ambas caras, deja sobrematerial, estabiliza y termina piloto, cara y patrón en amarres controlados. La fijación no debe deformar un adaptador delgado. Las trayectorias conservan la geometría repetida y evitan sobrecortes locales que cambien masa. Marcados y zonas de corrección se controlan para que la identificación no produzca una variación no autorizada.

Control de agujeros y bolsillos

El piloto gobierna la posición radial. Se miden tamaño, redondez y relación con la cara. Taladros y roscas requieren posición, longitud útil y distancia al borde; una carga desigual puede deformar la interfaz. Bolsillos repetidos se mecanizan con herramientas y aristas consistentes. Una rebaba impide el asiento, pero un desbarbado agresivo retira masa desigual. Un estándar de borde mejora montaje y simetría.

Dimensión y equilibrado son pruebas distintas

La CMM verifica planitud, piloto, círculo, profundidad y relaciones geométricas. La excentricidad se comprueba con mandril o útil definido, y la masa con balanza calibrada. El equilibrado dinámico depende del estado de montaje, velocidad, planos de corrección y desequilibrio residual especificados por el fabricante. Una pieza dimensionalmente correcta puede necesitar equilibrado del conjunto; el dato de balance no reemplaza material, grietas o roscas.

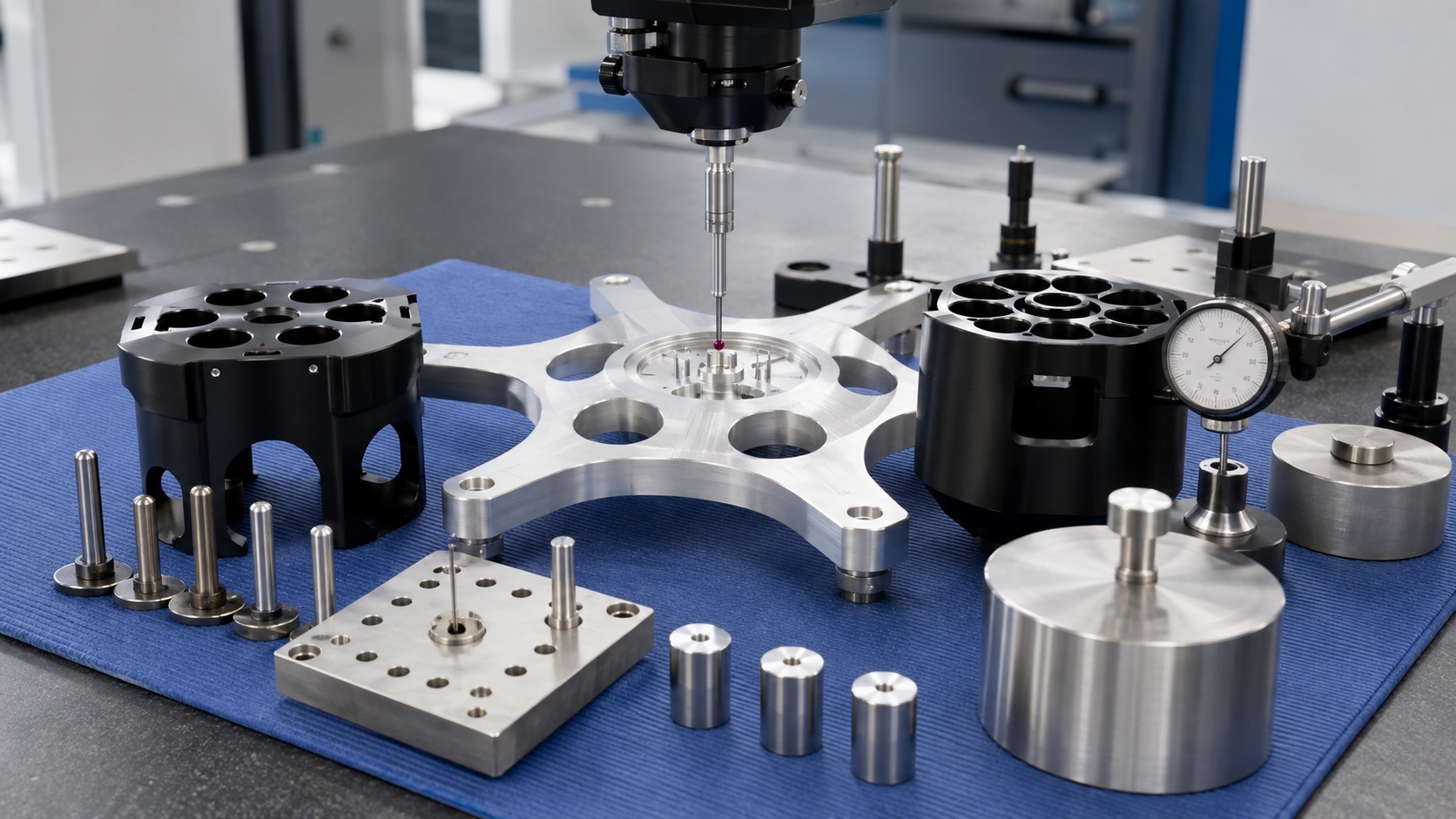

Inspección de agujero, cara y patrón
Inspección de agujero, cara y patrón

Acabado, limpieza y embalaje

El anodizado protege, pero su espesor afecta pilotos, roscas y contactos. El plano define máscaras y cotas posteriores al acabado. Después se inspeccionan golpes y arañazos, se eliminan virutas, abrasivos y partículas sueltas. El embalaje separa piezas y protege agujero y cara. Se describe como limpio y trazable, no estéril salvo que exista un proceso validado.

Preparar una RFQ eficaz

Una solicitud completa incluye 2D, 3D, aleación y temple, cantidades, límites operativos aportados por el diseñador, referencias, acabado, inspección y documentos. Añade definición del husillo o galga, tornillos, responsabilidad de equilibrado y zonas de corrección. También indica marcado, primer artículo, certificados y registros. Así se cotizan mecanizado, útiles, metrología y trazabilidad sin asumir seguridad del equipo.

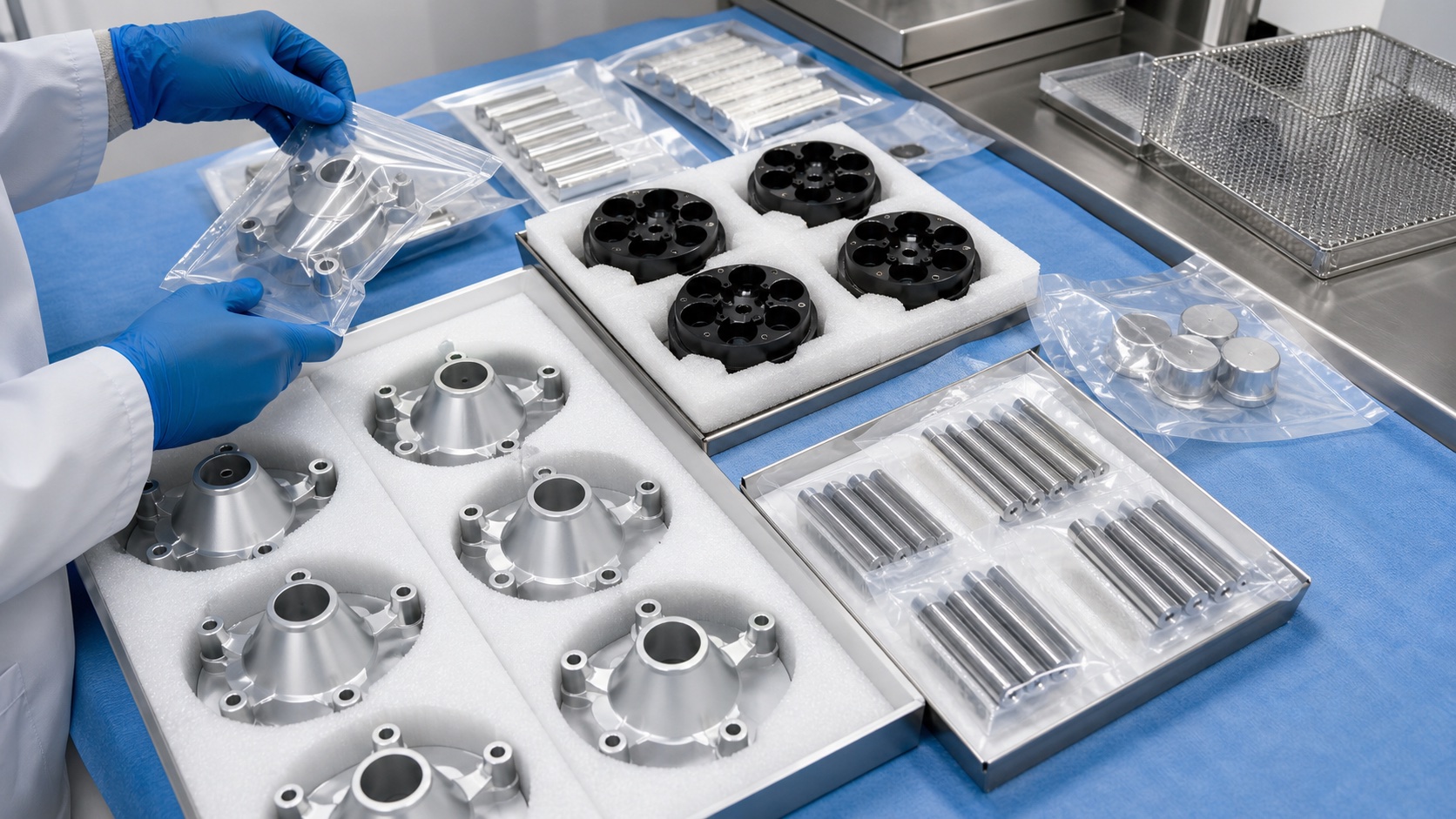

Embalaje limpio con trazabilidad
Embalaje limpio con trazabilidad

FAQ

¿El mecanizado garantiza una velocidad segura?

No. Velocidad y vida requieren validación de tensión, fatiga, contención y equilibrado por el fabricante.

¿Qué controla la excentricidad?

La cara de montaje, piloto central, interfaz del husillo y su relación geométrica.

¿Por qué mecanizar simétricamente?

Reduce movimiento por tensiones residuales y ayuda a mantener geometría y masa consistentes.

¿El informe dimensional sustituye al equilibrado?

No. Son riesgos diferentes; el balance necesita estado de montaje, velocidad, planos y límite.

¿Cómo se trata el anodizado?

Se definen máscaras y cotas postacabado para pilotos, caras, roscas y ajustes, y luego se inspeccionan.

¿Qué incluir en la RFQ?

Planos, modelos, material, cantidades, referencias, operación, acabado, inspección, balance y trazabilidad.
