Fabricación CNC de casquillos para guías dentales: ajuste, concentricidad y trazabilidad
Un enlace del sistema de guía

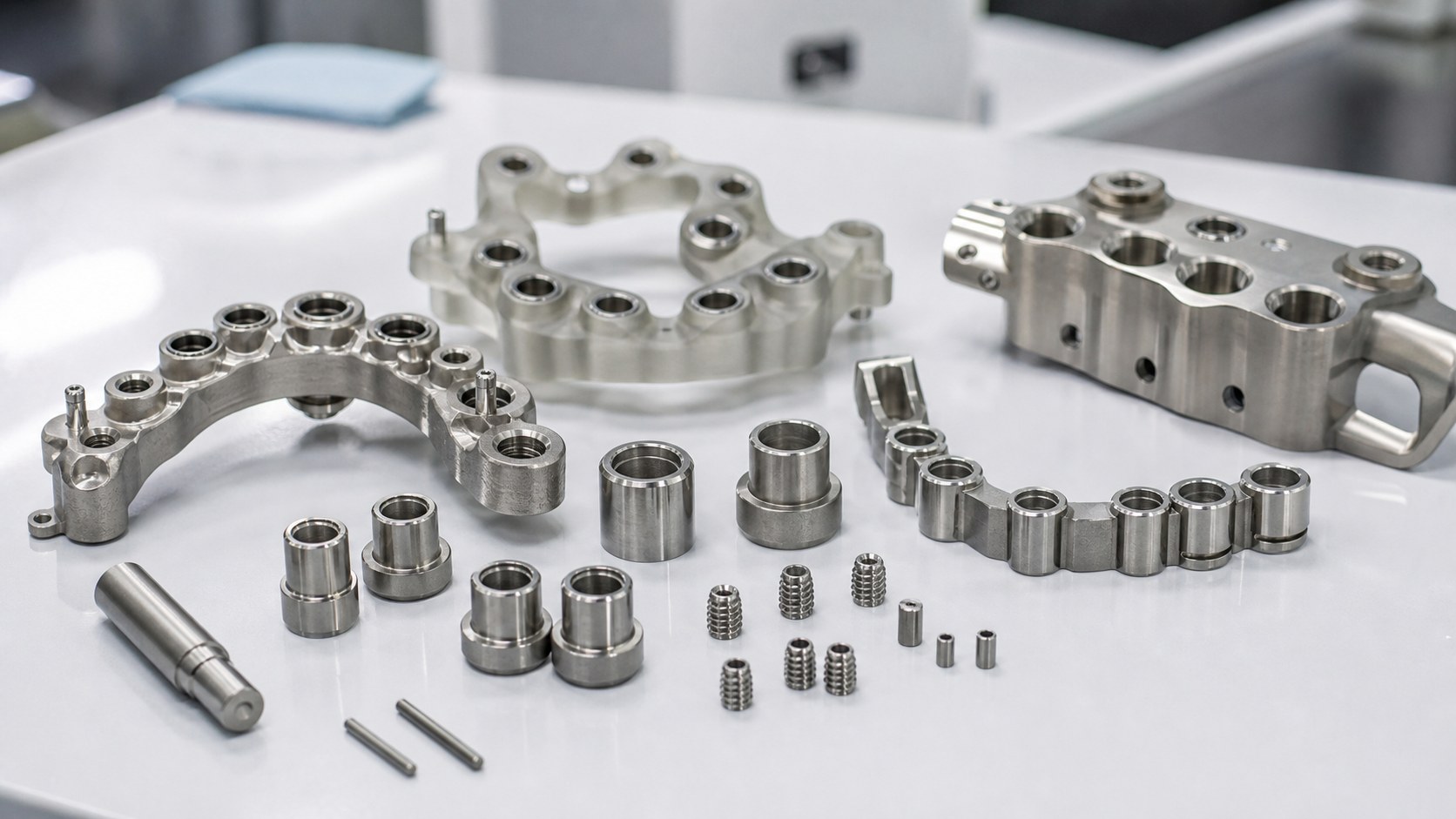

El casquillo de una guía dental se relaciona con la fresa o llave, el cuerpo impreso o mecanizado y el eje planificado. No puede evaluarse aislado. El agujero controla holgura, el diámetro exterior retención y el reborde profundidad de asiento. El fabricante del dispositivo define planificación, juego permitido, material de guía, montaje y validación. El proveedor CNC convierte esos requisitos en una pieza repetible y registros objetivos. Este artículo trata fabricación y no afirma que un diseño genérico sea apto para un procedimiento concreto.
Referencias y ajustes funcionales
El plano debe identificar el eje del agujero y relacionar diámetro exterior, cara del reborde y hombro. Especificar si el casquillo se prensa, pega, rosca o fija de otro modo. Un valor nominal de interferencia no sirve sin material de la guía, proceso del agujero y tolerancia. Confirmar diámetro de la herramienta, profundidad y movimiento axial permitido. La cadena de tolerancias incluye casquillo y alojamiento. Las condiciones de aceptación se acuerdan antes del primer artículo.
Material y estado del bruto
Titanio y acero inoxidable son opciones según resistencia, desgaste, limpieza, imagen y controles de diseño. Grado, estado y certificado pertenecen a la especificación. El material por sí solo no demuestra biocompatibilidad ni aprobación clínica. La barra debe permitir terminar superficies interiores y exteriores concéntricas. Si se pide pasivado, anodizado u otro tratamiento, revisar su efecto en cotas y fricción. Mantener lote del bruto vinculado a hoja de proceso y etiqueta final cuando se requiera trazabilidad.
Torneado concéntrico
Un proceso robusto crea agujero y diámetros exteriores importantes desde un eje controlado, evitando cambios innecesarios de amarre. El desbaste deja material para acabar agujero, hombro y reborde. Una pared delgada puede deformarse con demasiada presión de plato. Las herramientas pequeñas deben evacuar viruta sin rayar. Si hay segunda operación, localizar desde una referencia terminada y comprobar excentricidad. Límites de desgaste son importantes porque el agujero puede crecer gradualmente durante el lote.
Chaflanes, rebabas y superficie
La entrada puede necesitar chaflán, mientras el hombro debe localizar con precisión. La nota genérica de romper aristas puede perjudicar la función. Definir radio o chaflán por zona y límite de rebaba en la salida. Revisar metal plegado, marcas y partículas. Pulir en exceso agranda el agujero o redondea el reborde. La limpieza elimina contaminación suelta, pero no corrige un borde roto ni un agujero cónico.
Inspección del ajuste

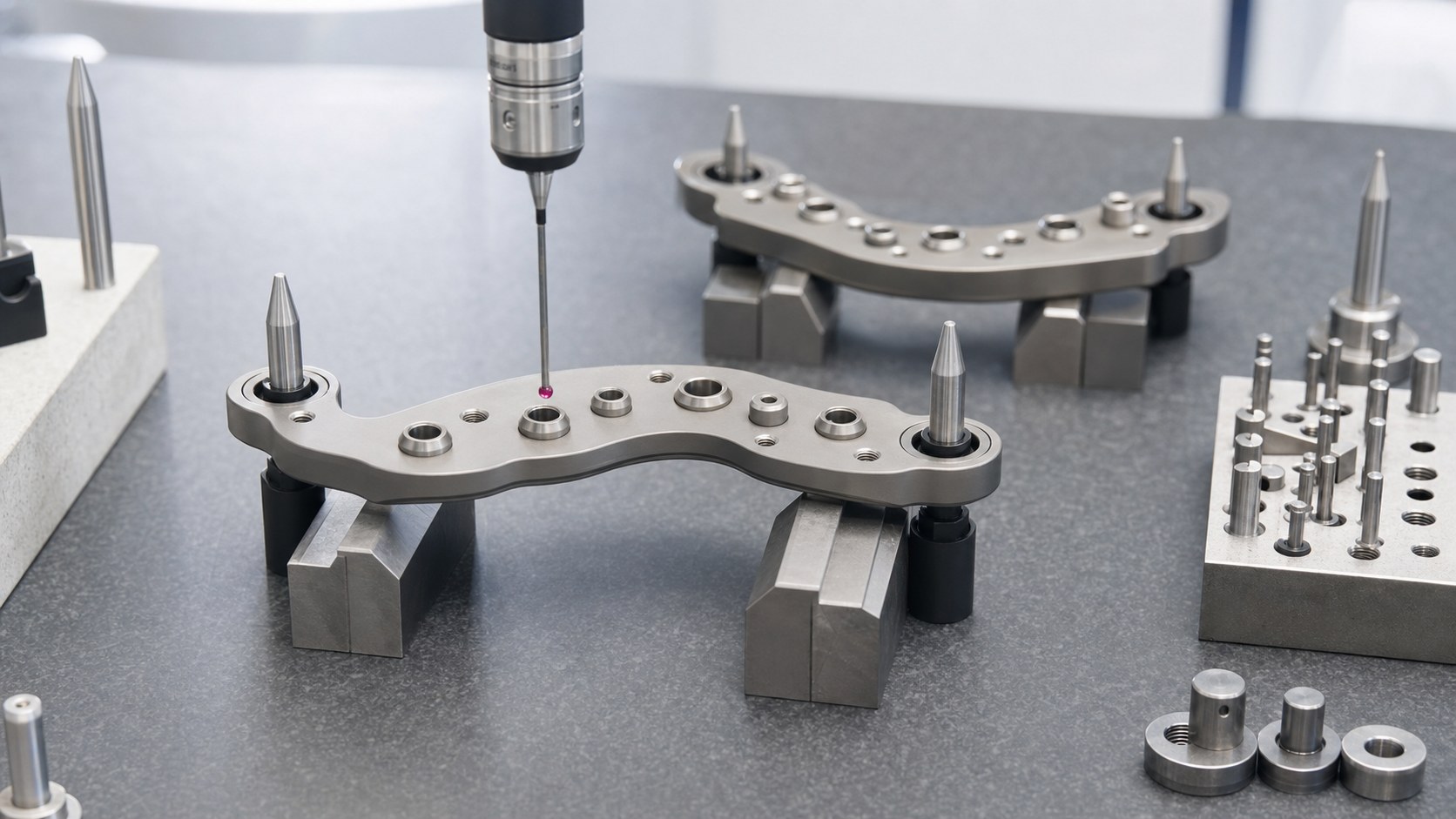

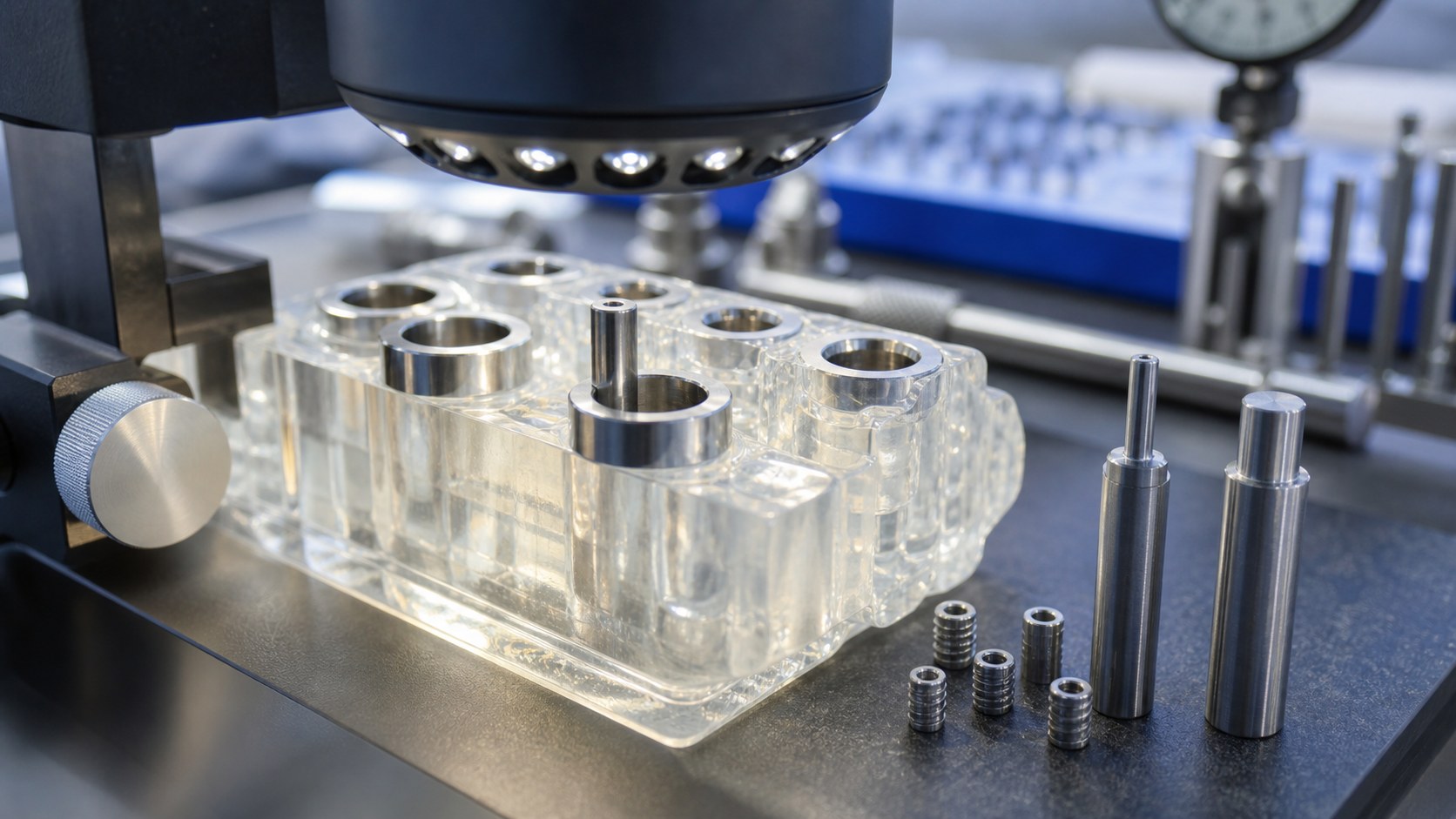

Medir agujero, diámetro exterior, espesor de reborde, longitud y hombro; evaluar excentricidad según referencias. Calibres neumáticos, de agujero, ópticos o CMM se eligen por tamaño y tolerancia. Un pasador funcional complementa los datos, pero no sustituye una medición definida. Registrar temperatura y estado del calibre. Una muestra del material de guía puede comprobar inserción y asiento, con proceso y límites indicados por el propietario.
Limpieza y solicitud de oferta

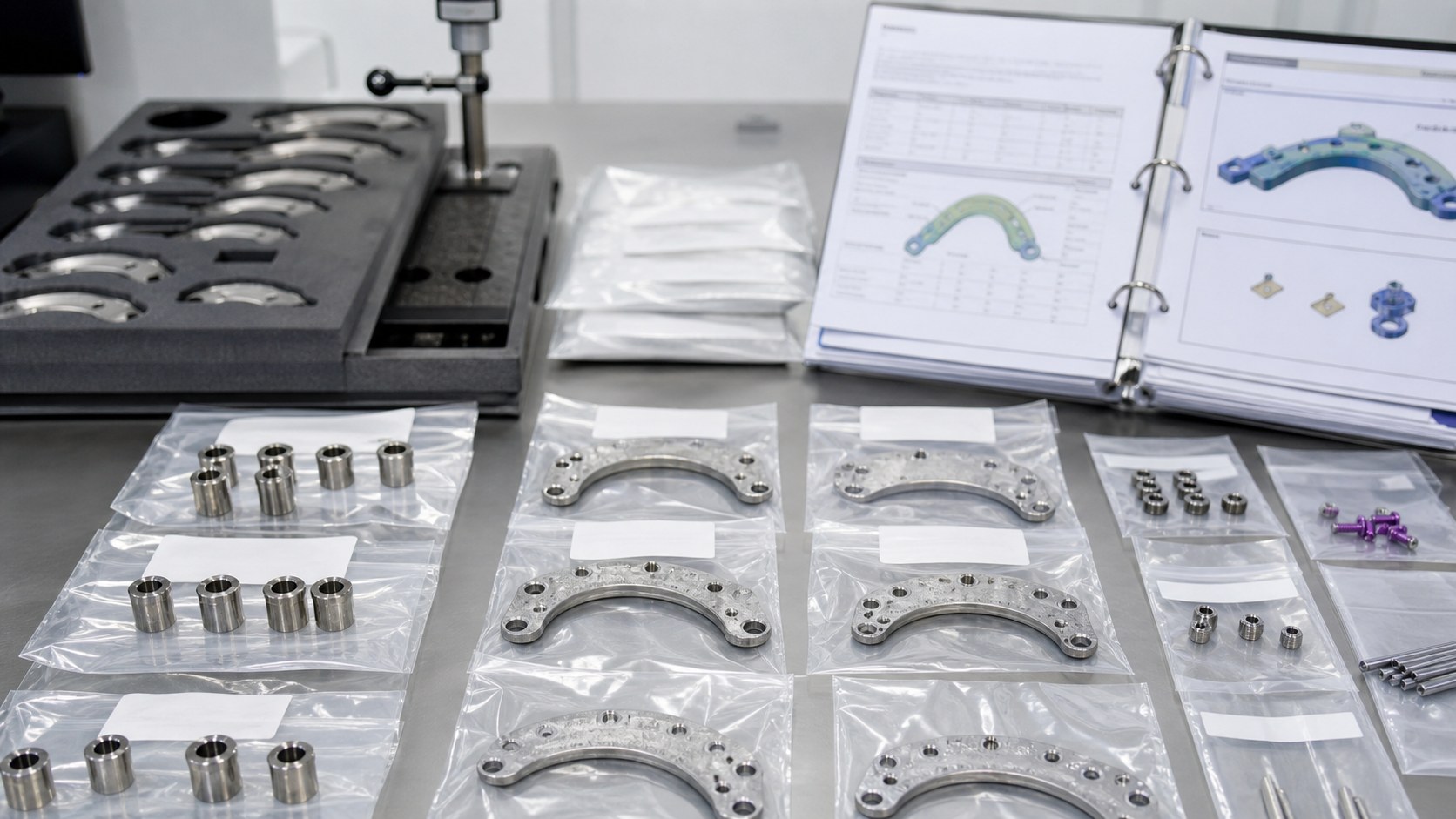

Tras mecanizado e inspección, limpiar agujero y retención según pedido. Evitar roce y mezcla entre lotes. La etiqueta identifica pieza, revisión, lote y cantidad, sin afirmar esterilidad no validada. La oferta debe incluir datos 2D/3D, material de guía, herramienta, método de retención, cantidades, ajustes, tratamiento, limpieza y registros. Así se cotizan mecanizado, calibres, muestras y documentación reales.
FAQ
¿Por qué relacionar agujero y diámetro exterior?
Su concentricidad ayuda a orientar la herramienta según el eje definido por el cuerpo de la guía.
¿Sirve un único ajuste para todas las guías impresas?
No. Depende de material, proceso, tolerancia, inserción y exposición ambiental.
¿Siempre se necesita titanio?
No. El diseñador elige según requisitos mecánicos, limpieza, desgaste, imagen y validación.
¿Cómo se mide un agujero pequeño?
Con pasadores, calibres neumáticos o de agujero y sistemas ópticos según la tolerancia.
¿Se redondean todos los bordes?
No. La entrada puede llevar chaflán y el asiento necesitar una arista controlada.
¿Qué incluir en la oferta?
Planos, material de guía, herramienta, retención, cantidades, ajustes, acabado, limpieza y registros.
