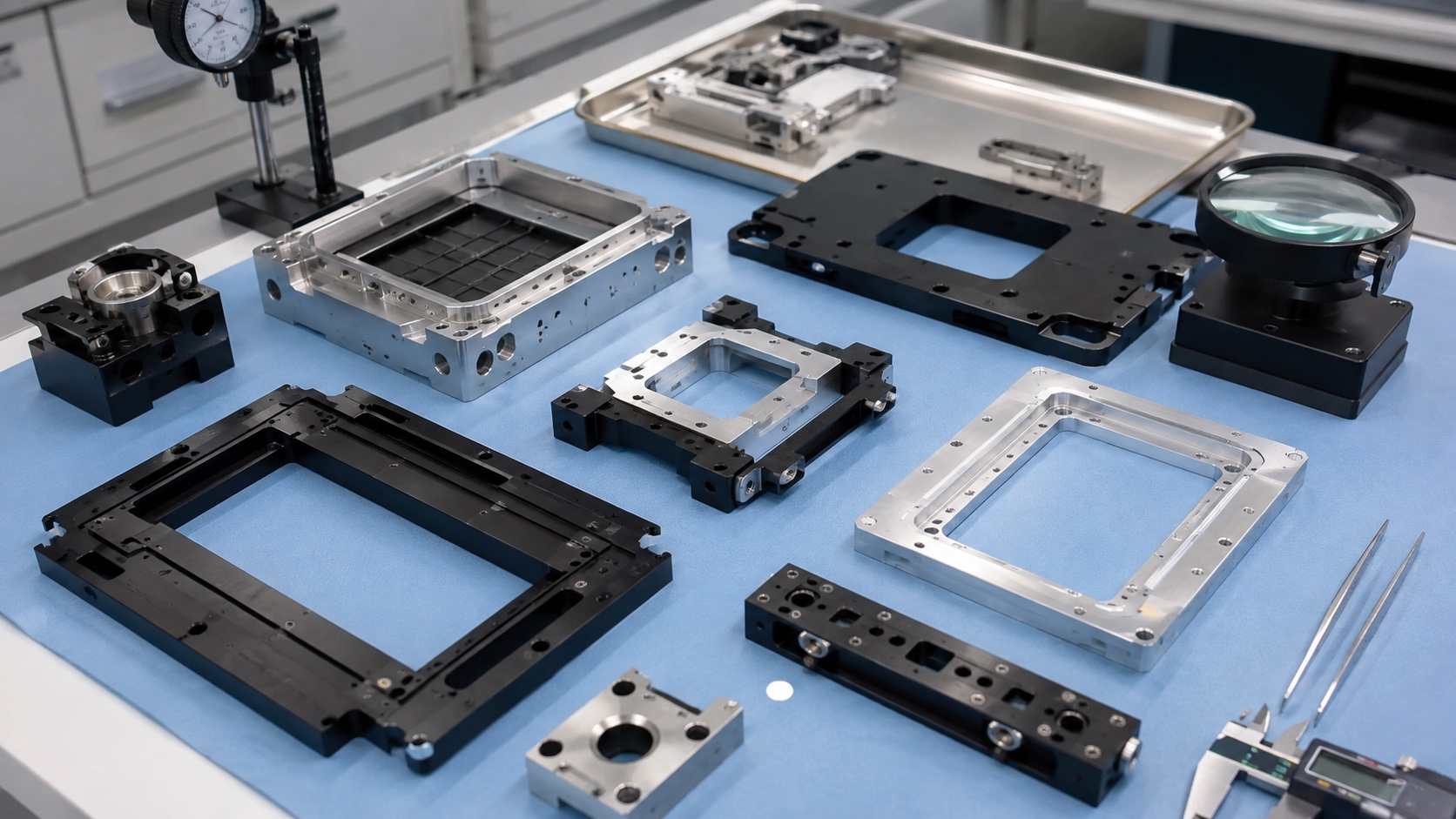

Mecanizado CNC de piezas para equipos de imagen médica
Los equipos de imagen médica dependen de plataformas mecánicas rígidas y repetibles. Marcos de detector CT, soportes de colimador, portadores de sensores, placas ópticas y adaptadores de blindaje deben mantener posición bajo carga térmica, vibración y acceso de servicio. Aunque no son piezas desechables, su calidad de mecanizado afecta la alineación del detector, la estabilidad de calibración y la eficiencia de montaje. El CNC permite producir ventanas grandes, nervios finos, avellanados, agujeros de pasador, ranuras de alineación y superficies de referencia en aluminio o acero inoxidable.
Requisitos críticos
La geometría estable es la prioridad. Un marco portador puede requerir rieles paralelos, posiciones de pasador precisas, superficies planas y ventana controlada. Un soporte de colimador puede necesitar profundidad de cavidad, anchura de ranura y perpendicularidad. Rebabas alrededor de avellanados impiden que los módulos asienten planos. La deformación después de anodizado también puede afectar el montaje. El plano debe marcar referencias, relaciones de agujeros, espesor de recubrimiento y zonas cosméticas.
Materiales y tratamiento superficial
El aluminio 6061-T6 se usa con frecuencia por su maquinabilidad, bajo peso y buen anodizado. El 7075 puede elegirse para mayor rigidez, pero requiere revisar tensión y recubrimiento. El acero inoxidable sirve para pasadores, insertos y zonas de desgaste. El anodizado negro es habitual cerca de detectores u óptica porque reduce reflejos y ofrece apariencia uniforme. El plan de mecanizado debe considerar el espesor de recubrimiento en agujeros, ranuras y caras de deslizamiento.

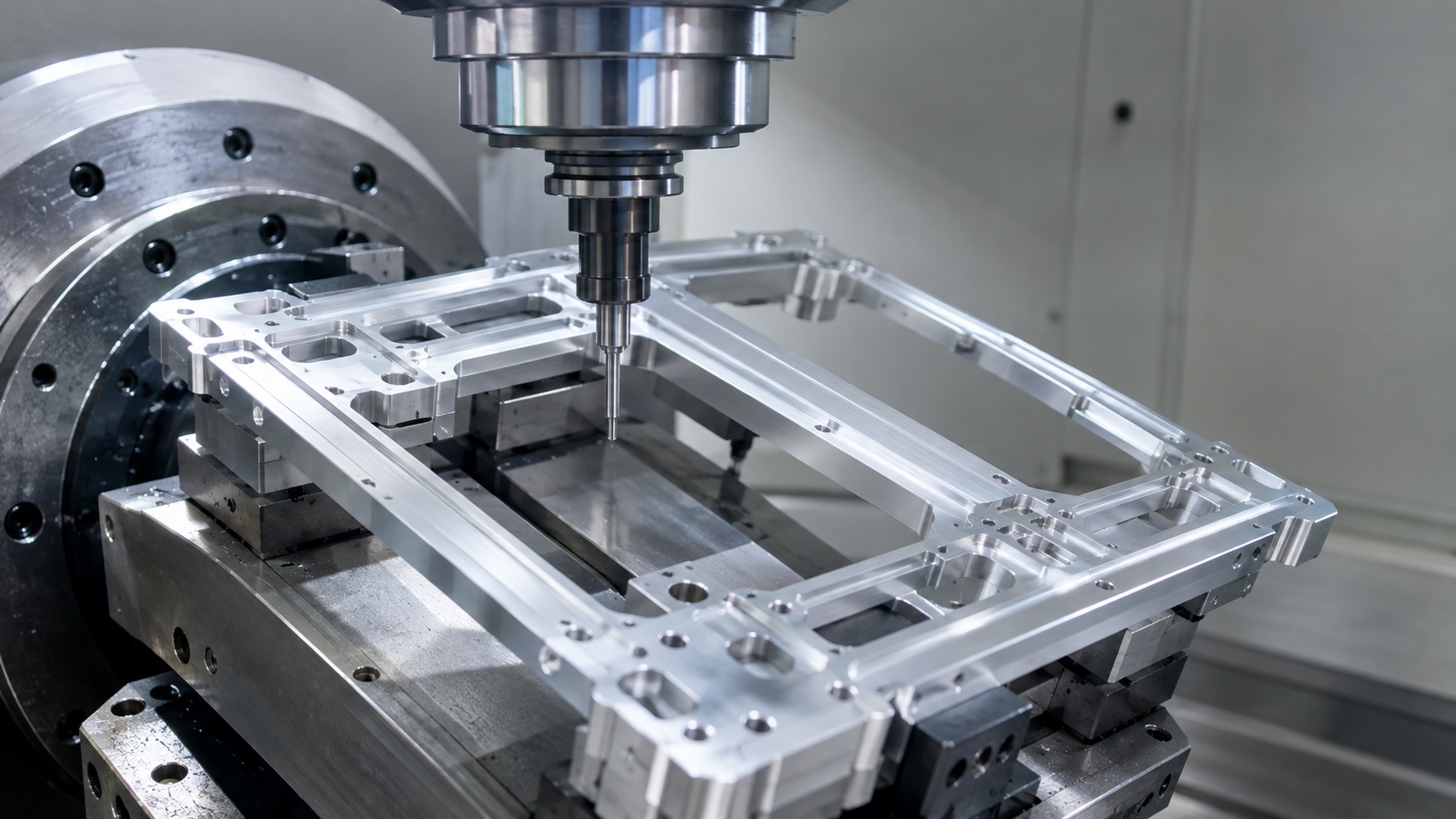

Proceso y sujeción
Los marcos rectangulares grandes combinan paredes finas y muchas características pequeñas, por lo que la fijación es importante. El desbaste debe liberar tensión interna antes de terminar referencias críticas. Soporte por vacío, mordazas blandas o fijaciones modulares reducen vibración en ventanas amplias. Las pasadas finales controlan planitud, paralelismo, posición de pasadores y calidad de borde. El cinco ejes reduce preparaciones para chaflanes y cavidades inclinadas.

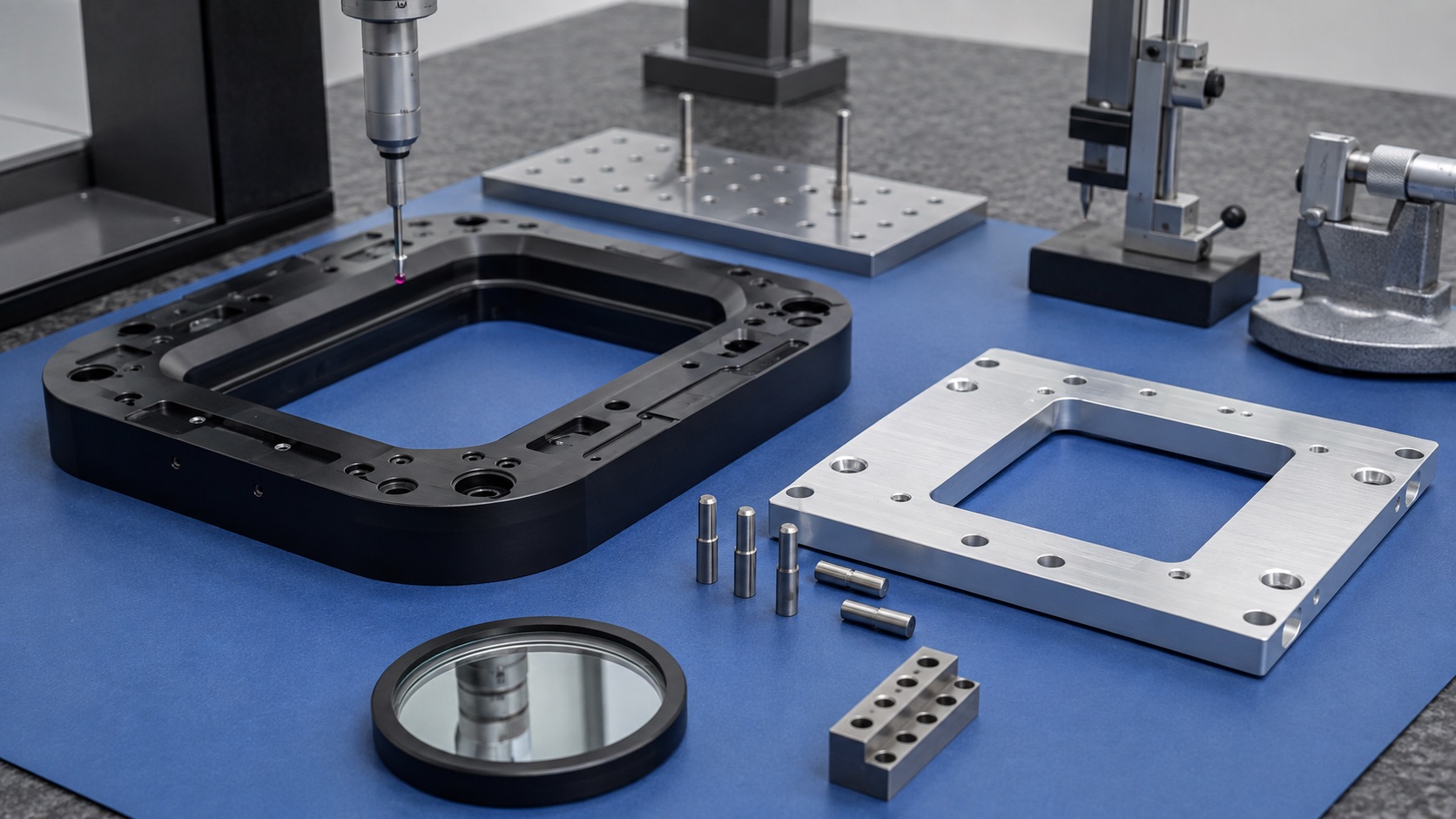

Inspección y manipulación
La inspección verifica planitud, relaciones entre agujeros, profundidad de avellanados, anchura de ranuras, dimensiones sensibles al recubrimiento y condición superficial. Se combinan CMM, galgas de altura, pasadores e inspección óptica. El control de rebabas es clave en agujeros pequeños y zonas de asiento. Las piezas se manipulan con guantes o bandejas suaves antes y después del anodizado para evitar daños.

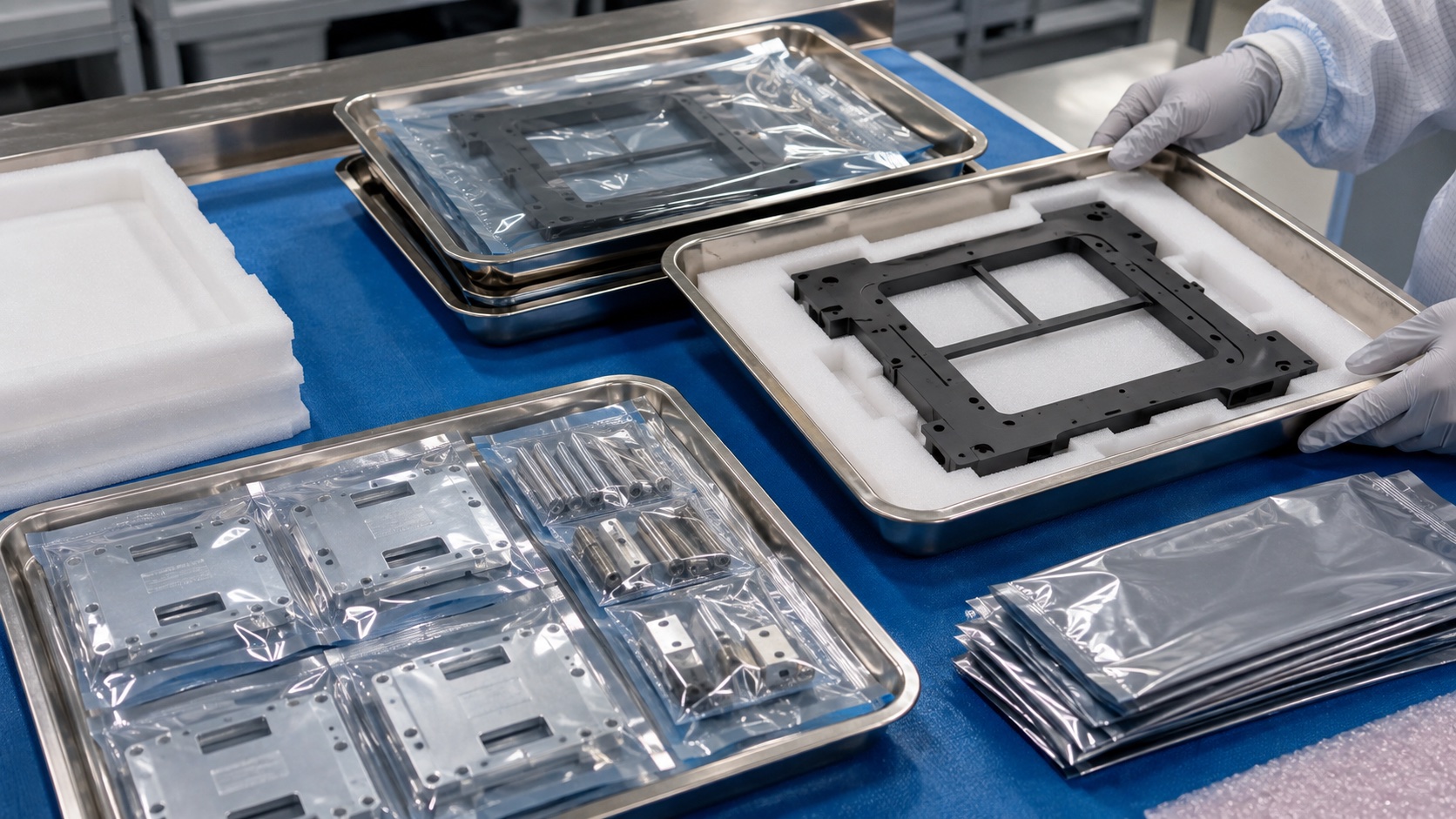

Embalaje limpio
El embalaje limpio protege calidad dimensional y cosmética. Los marcos se separan con espuma, bolsas antiestáticas y bandejas; pasadores y soportes pequeños se embalan aparte. En prototipos y bajo volumen, identificación clara, registros de inspección y entrega protegida ayudan al cliente a pasar rápido a inspección de entrada, calibración y validación.
FAQ
¿Qué información se necesita para cotizar un marco CT?
Modelo 3D, plano 2D, material, recubrimiento, referencias críticas, tolerancias, cantidad e inspección requerida.
¿Por qué importa la planitud?
Ayuda a que los módulos detectores asienten de forma constante y facilita calibración y alineación repetibles.
¿Puede usarse anodizado negro?
Sí. Es común, pero deben revisarse espesor de recubrimiento y dimensiones enmascaradas.
¿Cómo se controlan rebabas?
Con planificación de trayectoria, chaflanes, herramientas afiladas, desbarbado manual e inspección óptica.
¿Siempre se requiere cinco ejes?
No siempre; ayuda en ángulos y menos preparaciones, pero muchos marcos pueden fresarse en tres ejes.
¿Se pueden embalar para montaje limpio?
Sí. Marcos, pasadores y soportes pueden separarse con espuma, bolsas antiestáticas y bandejas limpias.
